УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений Инструкция Приборы VICAT/HDT Tester

Методика поверки с изменением №1

VIC АТ/Н DT.2014.001 МП

2020 г. ОБЩИЕ СВЕДЕНИЯ

Настоящая методика поверки распространяется на приборы VICAT/HDT Tester моделей VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+, ECO-VICAT 300/* (далее по тексту - приборы VICAT/HDT), выпускаемые фирмой «Coesfeld GmbH & Co. KG», Германия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1- Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операций при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Определение диапазона и абсолютной погрешности измерений температуры

6.2

Да

Да

3 Определение диапазона скорости изменения температуры в термостате

6.3

Да

Да

4 Определение диапазона и абсолютной погрешности измерений перемещения индентора

6.4

Да

Да

5 Определение диапазона и абсолютной погрешности измерений нагрузки

6.5

Да

Да

6 Идентификация программного обеспечения (ПО)

6.6

Да

Да

  • 1.2 Результат поверки считать отрицательным, если будет обнаружено несоответствие требованиям хотя бы по одному из пунктов таблицы 1.1. В этом случае прибор VICAT/HDT бракуется и направляется в ремонт.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны быть применены средства измерений, указанные в таблице 2.1.

Таблица 2.1- Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.2

Платиновый термометр сопротивления ПТСВ-12-3 (per. №65421-16), 3-го разряда, диапазон измерений температуры от минус 50 до +450 °C

6.2

Штангенциркуль ШЦ-П-250-0,1 по ГОСТ 166-89, диапазон измерений от 0 до 250 мм, пределы допускаемой абсолютной погрешности измерений ± 0,01 мм

6.3

Секундомер механический СОСпр-2б-2 по ГОСТ 5072-79, II класс точности

6.4

Микрометр гладкий МК175. пределы допускаемой абсолютной погрешности измерений ± 5 мкм по ГОСТ 4380-93, ГОСТ 6507-90

6.4

Меры длины концевые плоскопараллельные (рег.№ 74059-19), набор, обеспечивающий диапазон измерений от 1 до 10 мм, 1 класс точности

6.4

Штатив типа Ш-1 по ГОСТ 10197-70

6.5

Динамометр электронный переносной АЦД/1С-0,1/1И-0,5, рег.№ 50803-12

(Измененная редакция, Изм. №1)

Примечания: 1 Допускается применение других средств измерений, обеспечивающих измерение соответствующих характеристик с требуемой точностью.

2 Применяемые при поверке средства измерений должны иметь действующие свидетельства о поверке.

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 Условия поверки должны соответствовать ГОСТ 8.395-80 «ГСП. Нормальные условия измерений при поверке. Общие требования»:

- температура окружающего воздуха от 10 до 35 °C;

относительная влажность от 30 до 75 %; атмосферное давление от 84 до 106,7 кПа.

  • 3.2 К выполнению поверки допускаются лица, имеющие квалификацию поверителя в области поверки средств измерений механических величин.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены «Правила эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором 27.02 83), «Правила техники безопасности при эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором 31.03 92).

  • 4.2 При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80 и санитарных норм СН 245-71.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением операций поверки поверитель должен изучить руководство по эксплуатации прибора VICAT/HDT.

  • 5.2 Перед началом поверки прибор VICAT/HDT и средства поверки должны быть выдержаны (без упаковки) при температуре (20 ± 5) °C не менее двух часов.

  • 5.3 Перед проведением поверки выполнить следующие подготовительные работы:

  • - привести в рабочее состояние средства поверки в соответствии с указаниями, изложенными в их эксплуатационной документации;

  • - подготовить к работе поверяемый прибор VICAT/HDT в соответствии с его руководством по эксплуатации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 Поверяемый прибор должен быть укомплектован в соответствии с руководством по эксплуатации.

  • 6.1.2 На приборе VICAT/HDT должны быть нанесены товарный знак и порядковый номер прибора по системе нумерации предприятия изготовителя.

  • 6.1.3 Части прибора VICAT/HDT и его принадлежности проверяются на:

  • - отсутствие коррозии;

  • - отсутствия трещин, сколов корпуса и механических повреждений на поверхностях;

  • - отсутствие видимых нарушений кабеля, соединяющего блоки, и кабеля питания.

  • 6.1.4 Результаты поверки считать положительными, если указанные в п. 6.1.3 дефекты отсутствуют и прибор VICAT/HDT укомплектован с соответствии с руководством по эксплуатации.

6.2 Определение диапазона рабочих температур и абсолютной погрешности измерений температуры
  • 6.2.1 Выполнить следующие подготовительные операции:

(Измененная редакция, Изм. №1)

  • 6.2.1.1 Для модели VICAT/HDT Tester Basic удалить заглушку, расположенную на каждой измерительной станции.

Для моделей VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+ перейти в режим ручного управления, поднять платформу в положение размещения образцов и удалить заглушку в верхней части измерительной платформы

  • 6.2.1.2 Установить в отверстие эталонный термометр так. чтобы чувствительный элемент термометра попал в область термостата, в которой находился щуп индентора. Погрешность установки термометра (по глубине и в горизонтальном направлении) должна быть не менее ±7 мм.

  • 6.2.1.3 Для модели ECO-VICAT 300/*:

Отключив автоматическое опускание колпака термостата, поместить на нижнюю нагревательную пластину медный диск диаметром 90 мм, толщиной 8 мм, в боковой поверхности которого имеется отверстие диаметром 4,5 мм, глубиной 20 мм и вставить в это отверстие чувствительный элемент эталонного измерителя температуры (термометр сопротивления, см. таблицу 2.1).

(Измененная редакция, Изм. №1)

Примечание - Для определения положения области (пп. 6.2.1.2- 6.2.1.3), в которую необходимо поместить чувствительный элемент термометра, использовать штангенциркуль.

6.2.1.1-6.2.1.3 (Введены дополнительно, Изм. №1)
  • 6.2.2 Включить термостат и вывести его на стационарный режим с температурой 20 °C, соответствующей нижней границе диапазона измерений температуры. Зафиксировать показания температурного датчика прибора Тп и эталонного термометра Тэ.

  • 6.2.3 Абсолютную погрешность измерений температуры определить по формуле (1):

Аг = Гп “гэ .                                        (1)

  • 6.2.4 Повторить операции по п.п. 6.2.2 - 6.2.3 для значений температуры в термостате 90, 160. 230 и 300 °C. (температура 300 °C соответствует верхней границе диапазона измерений температуры).

  • 6.2.5 Повторить операции по п.п. 6.2.2 - 6.2.4 в каждой области, в которой при эксплуатации прибора находится щуп индентора.

Примечание - При наличии у поверителя достаточного количества эталонных термометров допускается проводить одновременные испытания по п.п. 6.2.1 - 6.2.4 в нескольких областях, поместив по одному термометру в каждую область термостата, определенную п. 6.2.1.

  • 6.2.6 Результаты поверки считать положительными, если полученные значения абсолютной погрешности измерений температуры находятся в пределах ± 2 °C в диапазоне измерений от 20 до 300 °C.

6.3 Определение диапазона скорости изменения температуры в термостате
  • 6.3.1 Задав с помощью терморегулятора термостата медленную скорость изменения температуры (30 - 50) °С/ч. одновременно включить секундомер и режим нагрева теплоносителя в термостате. Зафиксировать время изменения температуры в термостате от 20 до 90 °C, от 90 до 160 °C, от 160 до 230 °C, от 230 до 300 °C.

  • 6.3.2 Определить скорость изменения температуры по формуле (2):

где Ткон и Тнач - конечное и начальное значение температуры указанных интервалов температуры;

At - время изменения температуры от ТНач до Ткон.

  • 6.3.3 Провести измерения, аналогичные п.п. 6.3.1-6.3.2, задавая среднюю скорость изменения температуры (70 - 90) °С/ч и высокую - 120 °С/ч.

  • 6.3.4 Результаты поверки считать положительными, если измеренные значения скорости изменения температуры отличаются от задаваемых не более, чем на ± 5 %.

6.4 Определение диапазона и абсолютной погрешности измерений перемещения индентора
  • 6.4.1 Выполнить следующие подготовительные операции:

(Измененная редакция, Изм. №1)
  • 6.4.1.1 Для моделей VICAT/HDT Tester Basic*:

  • 6.4.1.2 Вынуть из прибора индикатор перемещений. Закрепить на штативе типа Ш-1, стоящем на столе, микрометр МК-175 и индикатор перемещений так, чтобы ось индикатора совпадала с осью микрометрического винта (см. рисунок 1).

6.4.1.1-6.4.1.2 (Введены дополнительно, Изм. №1)

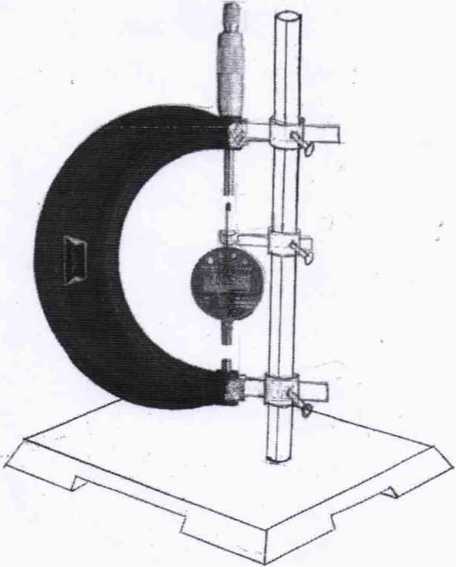

Рисунок 1 - Схема поверки индикатора перемещения

  • 6.4.2 Вращая микрометрический винт, переместить шпиндель микрометра до соприкосновения с щупом индикатора и зафиксировать момент начала изменений показаний цифрового индикатора. Нажатием кнопки на индикаторе обнулить его показания, зафиксировав при этом показание микрометра Lmo.

  • 6.4.3 Вращая микрометрический винт, перемещать шпиндель микрометра и щуп индикатора и сравнивать показания лимба микрометра с показаниями индикатора перемещения не менее чем в пяти точках, равномерно распределенных по диапазону измерений, включая крайние точки диапазона.

  • 6.4.4 Вращая микрометрический винт, переместить шпиндель микрометра и щуп индикатора до соприкосновения шпинделя с опорной поверхностью (но не более, чем на 12,7 мм) и снять показания лимба микрометра Lm. За диапазон измерений перемещения индентора принять разность показаний ALm = Lm - Lmo.

  • 6.4.5 Выполнить операции по п.6.4.2 и, вращая микрометрический винт, переместить шпиндель микрометра и щуп индикатора, последовательно фиксируя показания цифрового индикатора Lni и лимба микрометра Lmi в пяти точках, равномерно распределенных по диапазону измерений. Вычитая из каждого значения нулевое, получить номинальное значение перемещений щупа индикатора (абсолютную погрешность измерений) в каждой точке ALMi = Lmi - Lmo.

  • 6.4.6 Выполнить операции по п.п. 6.4.1-6.4.5 для всех индикаторов перемещения, входящих в комплект прибора VICAT/HDT модели VICAT/HDT Tester Basic*.

(Измененная редакция, Изм. №1)

  • 6.4.7 Для моделей VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+:

(Измененная редакция, Изм. №1)

  • 6.4.7.1 Включить прибор, в ручном режиме управления поднять платформу в положение для установки образов.

6.4.7.2. Поместить под индентором концевую меру длины (обычно используют концевые меры длины с номинальным значением 3, 5 и 10 мм).

  • 6.4.7.3 Нагрузить измерительную станцию грузом 200 г (входящим в комплект прибора) для улучшения воспроизведения измеренного значения.

  • 6.4.7.4 Провести измерение перемещения с помощью прибора. Зафиксировать значение, полученное от прибора.

6.4.7.5. Повторить процедуры 6.4.2.2. и 6.4.2.3 для всех станций с каждой концевой мерой длины.

  • 6.4.7.6 Определить абсолютную погрешность Ah измерений глубины внедрения по формуле (3):

Ah = hw- ho                                   (3)

где hw- результат измерений, показанный прибором при выполнении п.6.4.7.4,

ho - номинальное значение концевой меры длины.

  • 6.4.7.7 Повторить операции по п.п. 6.4.7.2-6.4.7.6 еще два раза.

  • 6.4.8 Для модели ECO-VICAT 300/*:

    • 6.4.8.1 Поместить над индентором медный диск № 1 (входящий в комплект прибора) диаметром 19,6 мм, толщиной 2,00 мм.

    • 6.4.8.2 Включив прибор ECO-VICAT 300/* произвести измерение глубины внедрения ho (ho - показания прибора при измерениях глубины внедрения на диске №1). Выключить прибор.

    • 6.4.8.3 Убрать медный диск № 1 и поместить над индентором медный диск № 2 (входящий в комплект прибора) диаметром 19,6 мм. толщиной 2,00 мм со сквозным осевым отверстием диаметром 8 мм. Толщину диска №2 (I120) предварительно измерить с помощью микрометра. Медный диск № 1 поместить над медным диском № 2.

    • 6.4.8.4 Включив прибор ECO-VICAT 300/*, произвести измерение глубины внедрения 112. Выключить прибор.

    • 6.4.8.5 Определить абсолютную погрешность измерений глубины внедрения по формуле (3):

Ah = h2 - ho - h2o                                       (3).

  • 6.4.8.6 Повторить операции по п.п. 6.4.3.1-6.4.3.5 еще два раза.

  • 6.4.9 Результаты поверки считать положительными, если результаты определения абсолютной погрешности измерений глубины внедрения, определенные по пп.6.4.6. 6.4.7, 6.4.8 не превышают 0,01 мм.

6.4.7.1- 6.4.7.7, 6.4.8, 6.4.8.1-6.4.8.6, 6.4.9 (Введены дополнительно, Изм. №1) 6.5 Определение диапазона и абсолютной погрешности воспроизведения нагрузки, прикладываемой к индентору
  • 6.5.1 Для приборов VICAT/HDT моделей VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+:

(Измененная редакция, Изм. №1)
  • 6.5.1.1 Поместить динамометр на платформу для размещения образца так. чтобы ось приложения нагрузки совпадала с осью динамометра.

  • 6.5.1.2 Нагружая динамометр с помощью прибора нагрузкой 10, 20, 30, 40, 55 Н, зафиксировать показания динамометра при каждой нагрузке.

  • 6.5.1.3 Повторить измерения по п.6.5.1.2 еще два раза.

  • 6.5.1.4  Для каждого измерения определить абсолютную погрешность воспроизведения нагрузки ЛГ;, прикладываемой к индентору по формуле (4):

др -F - F

1        'л, ,                                          (4)

где Лд/ — показания динамометра в i-м измерении, Fni — нагрузка, задаваемая прибором.

6.5.1.1- 6.5.1.4 (Введены дополнительно, Изм. №1)
  • 6.5.2 Для модели ECO-VICAT 300/*:

(Измененная редакция, Изм. №1)
  • 6.5.2.1 Отключив автоматическое опускание колпака термостата, поместить над индентором медный диск № 1 (без отверстия), а над ним - медный диск № 2 (с отверстием).

Поместить динамометр над медным диском № 2 так. чтобы ось приложения нагрузки к динамометру совпадала с осью дисков № 1 и № 2.

  • 6.5.2.2 Включить прибор ECO-VICAT 300/* и произвести измерение, выбрав режим нагружения «10 Н». Зафиксировать показания динамометра Бд и определить абсолютную погрешность измерения усилия AF = Бд - Бю, где Бю = 10 Н. Повторить измерения еще два раза.

  • 6.5.2.3 Произвести измерение, выбрав режим нагружения «55 Н». Зафиксировать показания динамометра Бд и определить абсолютную погрешность измерения усилия AF = Бд - F55, где Б50 = 55 Н. Повторить измерения еще два раза.

6.5.2.1-6.5.2.3 (Введены дополнительно, Изм. №1)
  • 6.5.3 Результаты поверки считать положительными, если абсолютная погрешность измерения усилия при выполнении операций по п.6.5.1 для приборов VICAT/HDT моделей VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*. VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+ , и по п.6.5.2 для приборов VICAT/HDT модели ECO-VICAT 300/* не превышает 0.01 H в диапазоне от 0 до 55 Н.

(Измененная редакция, Изм. №1)

6.6. Проверка программного обеспечения
  • 6.6.1 Проверка идентификационных данных ПО

В соответствии с РЭ на приборы VICAT/HDT:

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО.

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют указанным в таблице 6.1.

Таблица 6.1

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование ПО

VicatHDT Tester

Номер версии (идентификационный номер) ПО

1.8.9.31

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительном результате поверки на прибор выдается свидетельство о поверке установленной формы и ставится знак поверки на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

(Измененная редакция, Изм. №1)

  • 7.2 При отрицательном результате поверки выдается извещение о непригодности с указанием причины забракования согласно ПР 50.2.006-94.

Приложение А (Исключено, Изм.№1)

Инженер лаборатории 350 ФГУП «ВНИИФТРИ»
