Методика поверки «ГСИ. Видеорегистраторы интеллектуальные "Гром-1" » (842-20-08 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Видеорегистраторы интеллектуальные «ГРОМ-1»

Методика поверки

842-20-08 МП р.п. Менделеево 2020 г.

• 1.1 Настоящая методика поверки распространяется на видеорегистраторы интеллектуальные «ГРОМ-1» (далее - измеритель, комплекс), изготавливаемые ООО «Симикон», г. Санкт-Петербург, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года.

2.1 При поверке измерителей выполнить работы в объеме, указанном в таблице 1. Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и измеритель бракуется.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик измерителей с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

• 4.1 К проведению поверки измерителей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на проведение поверки.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

Поверка проводится в рабочих условиях эксплуатации поверяемых измерителей и используемых средств поверки.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемого измерителя по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

• 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1.



    220 В

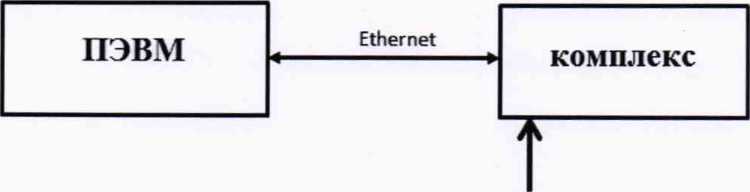

    Рисунок 1 Схема проведения измерений при проверке работоспособности

  • 8.2.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. Разместить перед видео камерой измерителя изображение государственного регистрационного знака (ГРЗ) автотранспортного средства.

  • 8.2.3 Открыть интернет браузер ПЭВМ и ввести IP-адрес испытуемого измерителя. Для установки связи ввести имя «tester» и пароль «test».

  • 8.2.4 На открывшейся странице в разделе «Программы» выбрать режим «Видеонаблюдение» и убедиться в появлении страницы с текущим видеоизображением.

• 8.2.5. В разделе «Настройки» выбрать «Калибровка объектива». В меню «Резкость» ползунком добиться максимальной резкости изображения.

• 8.2.6. В разделе «Администрирование» открыть «Диагностику устройства» и убедиться в наличии на ней значений измеренных значений координат местоположения.

• 8.2.7. Нажать на клавишу «Об устройстве» в правом верхнем углу страницы. Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

Таблица 3

8.2.8 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.4-8.2.7. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

8.3 Определение погрешности синхронизации внутренней шкалы времени устройства (1 PPS) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

• 8.3.1 Собрать схему в соответствии с рисунком 2. Для подключения измерителя к частотомеру использовать кабель PAVT1S из комплекта поставки комплекса.

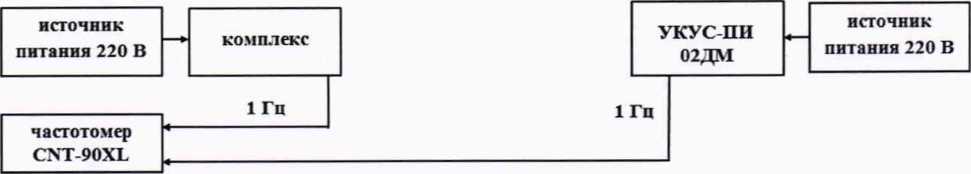

Рисунок 2 - Схема проведения измерений при определении абсолютной погрешности синхронизации внутренней шкалы времени комплекса (1 PPS) с национальной шкалой координированного времени UTC(SU)

• 8.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс, частотомер CNT-90XL и УКУС-ПИ 02ДМ подготовить их к работе.

• 8.3.3 Списать с табло частотомера CNT-90XL не менее 30 значений расхождений шкал времени комплекса и УКУС-ПИ 02ДМ.

• 8.3.4 Убедиться, что каждое значение разности шкал времени не превышает ±5 мкс.

• 8.3.5 Результаты поверки считать положительными, если выполняются требования п. 8.3.4, что соответствует нахождения погрешности синхронизации внутренней шкалы времени устройства (1 PPS) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) в пределах ± 5 мкс. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

8.4 Определение погрешности синхронизации внутренней шкалы времени устройства (штамп времени на кадре) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

• 8.4.1 Собрать схему в соответствии с рисунком 3.

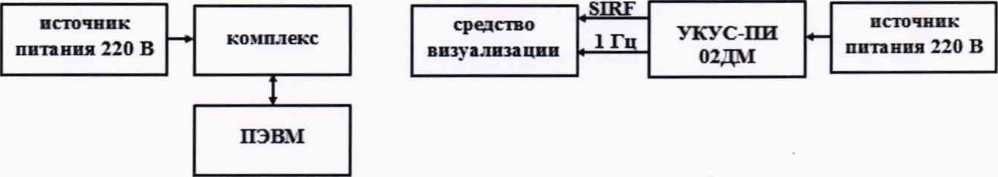

Рисунок 3 - Схема проведения измерений при определении погрешности синхронизации (штамп времени на кадре)

• 8.4.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

• 8.4.3 С помощью интерфейсной программы комплекса сделать не менее 10 фотографий средств визуализации в следующей последовательности:

• - направить объектив комплекса на средство визуализации;

• - в интерфейсном окне браузера остановить видеозапись для фиксации кадра;

• - сделать снимок экрана штатным средством ПЭВМ;

• - сохранить изображение штатным программным обеспечением ПЭВМ.

Записать с фото изображений индицируемое время и время штампа времени на кадре комплекса.

• 8.4.4 Определить погрешность синхронизации внутренней шкалы времени комплекса (штамп времени на кадре) с национальной шкалой координированного времени UTC(SU) по формуле (1):



  (1)

где ТдейстО)^_ действительное значение национальной шкалы координированного времени UTC(SU), с;

T(j) -значение национальной шкалы координированного времени UTC(SU) с штампа времени на кадре комплекса, с.

• 8.4.5 Результаты поверки считать положительными, если погрешность синхронизации внутренней шкалы времени устройства (штамп времени на кадре) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) находятся в пределах ±2 с.

• 8.5 Определение инструментальной погрешности определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3

8.5.1 Собрать схему в соответствии с рисунком 4. Исключить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS реальных группировок.

перги MV>WK41M« аатепиа

Рисунок 2 - Схема проведения измерений при определении инструментальной погрешности определения координат

• 8.5.2 Настроить комплекс на запись измерительной информации о координатах местоположения в следующей последовательности: открыть интернет браузер ПЭВМ и ввести IP-адрес поверяемого комплекса. Для установки связи ввести имя «tester» и пароль «test». На открывшейся странице «Вывод NMEA» включение и остановка записи измерительной информации производится клавишей «ПУСК/СТОП».

• 8.5.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4 (первичная поверка), при этом контролировать, чтобы значение геометрического фактора ухудшения точности PDOP не превышало 3.

Таблица 4 - Сценарий имитации

• 8.5.4 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации при значении геометрического фактора ухудшения точности, рассчитанным измерителем, не более 3.

• 8.5.5 Скачать измерительную информацию. Для этого остановить запись NMEA строк, нажать клавишу «Скачать», ввести имя и нажать «Сохранить» (скачивание производится в директорию «Компьютер»/»Документы»/«Загрузки»).

• 8.5.6 Определить максимальные абсолютные значения погрешностей определения координат местоположения (широты, долготы) по формулам (1) и (2):

л А™ = max(B(Z) - В_дейст),                           (1)

= max(£g) - L_Micm),                           (2)

где Вдейст, Ьдейст — действительные значения широты и долготы, угловые секунды;

B(j), L(j) - измеренные значения широты и долготы в j-й момент времени, угловые секунды.

• 8.5.7 Перевести максимальные абсолютные значения погрешностей определения координат местоположения из угловых секунд в метры по формулам (3) и (4):

• - для широты:

А⁶™» (*) =^а,'^сХ'' I ^Д(1, ^g,⁾   , ' (секунда);

7(1-е² sin В)³

• - для долготы:

_>г , .     „ a(l-e²)cosB

Д/._п1ах(.м) = агс1 —              ■ &L (секунда),

7(1-е² sin² В)³

где а - большая полуось эллипсоида (а = 6378137 м);

е - первый эксцентриситет эллипсоида (е² = 6,69437999014 - 10'^л);

1" = 0,000004848136811095359933 радиан (arcl").

• 8.5.8 Определить инструментальную погрешность определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 по формуле (5):

/7 = ±д/л^(-^)тах + /Х£(л/)тах                      (5)

• 8.5.9 Результаты поверки считать положительными, если значение инструментальной погрешности определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 находятся в пределах ±5 м.

• 9.1 При положительных результатах поверки на измеритель выдается свидетельство установленной формы и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемый измеритель к

дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин непригодности.         /

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
