Методика поверки «Сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К» (РТ-МП-5152-448-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Ростест-Москва»

А.Д. Меньшиков

« 12 » февраля 2018

Государственная система обеспечения единства измерений

СИГНАЛИЗАТОРЫ ЗАГАЗОВАННОСТИ ПРИРОДНЫМ ГАЗОМ

СЗ-1ДЛВ-420К

Методика поверки

РТ-МП-5152-448-2018 г. Москва

2018 г.

Настоящая методика поверки распространяется на сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К, изготовленные ООО «ЦИТ-Плюс», г. Саратов, и устанавливает порядок и методы их первичной и периодической поверок.

Интервал между поверками один год.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1- Операции поверки

При получении отрицательных результатов при проведении той или иной операции, поверка сигнализатора прекращается.

• 2.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

К проведению поверки сигнализаторов допускают поверителей, изучивших настоящую методику поверки и руководство по эксплуатации прибора.

• - Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• - Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• - При работе с поверочными газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утверждённые Госгортехнадзором.

Поверка прибора должна производиться при следующих внешних условиях:

• - температура окружающей среды от +15 до +25 °C;

• - относительная влажность воздуха от 20 до 80 %

• - атмосферное давление от 86 кПа до 106,7 кПа.

• - Выдержать баллоны с ГСО-ПГС и сигнализаторы в помещении, где проводится поверка, в течение времени, необходимого для выравнивания их температуры с температурой помещения.

• - Собрать электрическую и газовую схемы, согласно рисункам 1 и 2.

'Сеть

- 220 В'

РА1 - миллиамперметр (0-30) мА

R1 - резистор С2-33-0,25-300-1%:

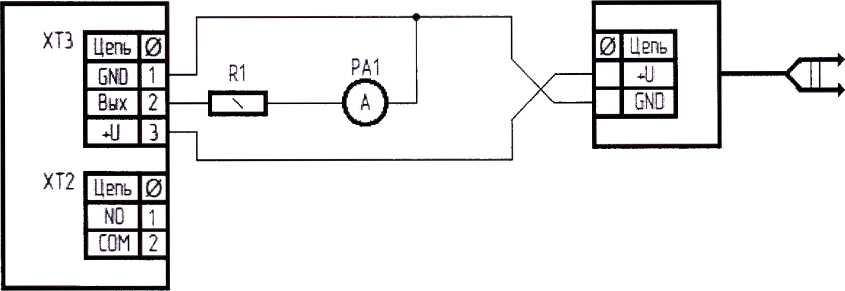

Рисунок 1. Электрическая схема проверки сигнализаторов.

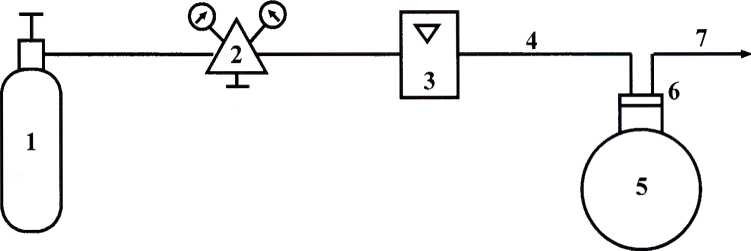

1 - баллон с ПГС; 2 - редуктор; 3 - ротаметр; 4 - трубка; 5 - сигнализатор;

6 - насадка для подачи ПГС; 7 - сброс ПГС

Рисунок 2. Газовая схема подачи ПГС.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие следующим требованиям:

• - отсутствие внешних повреждений, влияющих на работоспособность;

• - четкость надписей на корпусе сигнализатора;

• - соответствие маркировки требованиям нормативных документов на сигнализатор;

• - доступ к узлам настройки сигнализатора должен быть опломбирован.

Результаты внешнего осмотра сигнализатора считают положительными, если они соответствуют перечисленным выше требованиям.

При проведении поверки прибора выполняют операцию «Подтверждение соответствия программного обеспечения». Операция «Подтверждение соответствия программного

обеспечения» состоит из определения номера версии (идентификационного номера) программного обеспечения.

Номер версии программного обеспечения сигнализатора отображается на наклейке внутри корпуса сигнализатора.

Результат операции считается положительным, если на наклейке отображается версия не ниже v22.

Подать на сигнализатор питание;

• - выдержать сигнализатор во включенном состоянии в течение 5 минут;

• - убедиться, что контакты реле на разъеме ХТ2 замкнуты;

• - подать на сигнализатор ПГС №3. Расход ПГС должен быть (19± 1) л/ч.

Результат проверки работоспособности считают положительным, если в течение времени не более 60 секунд контакты реле на разъёме ХТ2 будут разомкнуты.

• 7.4.1 Определение абсолютной погрешности измерений концентрации метана

Для определения абсолютной погрешности измерений концентрации метана подают поочередно ГСО-ПГС в последовательности №№ 1-2-3-2-1-3.

Примечание - При периодической поверке допускается подача ГСО-ПГС в последовательности №№ 1-2-3-2.

По истечении 60 с от момента подачи смеси зафиксировать показания сигнализатора по миллиамперметру (РА 1), подключенному к токовому выходу (см. рисунок 1).

Рассчитать значение абсолютной погрешности измерений (Д) в каждой точке поверки по формуле

Д = С;-С_Д,           (1)

где Cj - значение концентрации поверочного компонента в каждой точке поверки, рассчитанное по формуле (2), % НКПР;

Сд - действительное значение концентрации поверочного компонента в каждой точке поверки, указанное в паспорте на ГСО-ПГС, % НКПР.

Cj = (Ij -1₀)/К_п,           (2)

где Ij - значение выходного токового сигнала сигнализатора, мА;

1₀ - начальный уровень выходного токового сигнала, равный 4 мА;

Кп - номинальный коэффициент преобразования, равный 0,32 мА / % НКПР.

Сигнализатор считается выдержавшим поверку, если абсолютная погрешность измерений в каждой точке поверки не превышает ± 5,0 % НКПР.

• 8.1 При положительных результатах поверки, сигнализатор признают годным к применению. Знак поверки в виде оттиска поверительного клейма наносят на корпус сигнализатора, и делают соответствующую отметку в паспорте (при первичной поверке) или выдают свидетельство о поверке (при периодической поверке).

• 8.2 Сигнализаторы, не удовлетворяющие хотя бы одному из требований п.п. 7.1 - 7.4 настоящей методики, признаются непригодными. Отрицательные результаты поверки оформляются выдачей извещения о непригодности с указанием п



Начальник лаборатории № 448

Ведущий инженер лаборатории № 448

Приложение А

При проведении поверки используют ГСО-ПГС метан - воздух, указанные в таблице А.1

Таблица А.1
