СОГЛАСОВАНО

Генерал ьн ы й директор

Ф1 У| | ('1 К) «Лналпприбор»

11.Г. Антонов

УТВЕРЖДАЮ

Руководи 1С.Н,

ГЦИСИ ФГУП «ВННИМС»

В.Н. Яншин

Ml I

ГАЗОАНАЛИЗАТОРЫ АКВТ

Методика поверки

  • I IБЯЛ.413415.003 МП

ИБЯЛ.413415.003                                                  ИБЯЛ.413415.003 МП

Настоящая методика поверки распространяется на газоанализаторы АКВТ-01, А.КВТ-02 и АКВТ-03 (в дальнейшем - газоанализатор) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 12 месяцев.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Про ведение операции

при поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Опробование:

6.2

- проверка работоспособности;

6.2.1

Да

Да

- проверка герметичности газового канала

газоанализатора (только для газоанализатора

А КВТ-03 и

6.2.2

Да

Да

- определение электрического сопротивления

изоляции;

6.2.3

Да

Да

- проверка электрической прочности изоляции

6.2.4

Да

Нет

3 Определение метрологических характеристик:

6.3

- определение основной абсолютной

погрешности;

6.3.1

Да

Да

- определение вариации показаний;

6.3.2

Да

Да

- проверка унифицированных выходных

токовых сигналов на соответствие

номинальной функции преобразования

6.3.3

Да

Да

4 Подтверждение соответствия программного обеспечения (ПО) средств измерений:

- проверка номера версии ПО. Проверка цифрового идентификатора ПО

6.4

6.4.1

Да

Да

  • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 2.1.

Таблица 2.1

Номер пункта .методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4.1; 6

Термометр TJI-2M по ТУ 22-2021.003-88, диапазон от 0 до 100 °C, цена деления ГС

4.1; 6

Барометр-анероид М-67 по ТУ 25-04-1797, диапазон от 610 до 790 мм рт. ст., погрешность ± 0,8 мм рт. ст.

4.1; 6

Психрометр МВ-4М по ТУ 25-1607.054-87, диапазон измерения относительной влажности от 10 до 100 % . температуры от минус 25 до плюс 50 °C

6.2:6.3

Секундомер СОСпр-2б-2. 60/60, кл.2, ТУ 25-1894.003-90

6.2

Манометр образцовый М()-250-0,1 МПа-0,25, ТУ25-05-1664-74. диапазон измерений

(0-1) кгс/см2, КТ 0,25

6.2

Зажим кровоостанавливающий 1х2-зубый, зубчатый прямой, ТУ64-1-3220-79

6.2

Мех резиновый к пульверизатору, типа Б 1, ТУ 38.10682-80

6.2:6.3

Трубка соединительная ТС-Т. ГОСТ 25336-82

6.3

Ротаметр РМ-А-0,063 ГУЗ; верхний предел 0,063 м3/ч, кл.4, ТУ 25-02.070213-82

6.3

Ротаметр РМ-А-0,1 ГУЗ, верхний предел 0,1 м3/ч. кл.4; ТУ 25-02-070213-82

6.2

Мегаомметр Ф4101; ТУ 25-04-2467-75; предел измерений до 400 МОм; КТ 2,5

6.2

Установка для проверки электрической безопасности GPI-735A; диапазон выходного, напряжения от 100 до 6000 В; диапазон установки предела по переменному току от 0,01 до 10,0 мА; диапазон измерений сопротивления изоляции при напряжении 50 и 100 В от 1 до 2000 МОм, при напряжении 500 и 1000 В от 1 до 10000 МОм.

6.3

Мультиметр В7-64, напряжение постоянного тока от 1мкВ до 1250 В, + 0,004 %; сила постоянного тока от 1 мкА до 2 А, ± 0,02 %, напряжение переменного тока от ГмВ до 750 В, ± 0,2 %, сила переменного тока от 1 мкА до 2 А, ± 0.2... 1,5 %, сопротивление постоянному току от 0 до 2 ГОм, ± 0.010.. .0,02 %.

6.2:6.3

Трубка поливинилхлоридная гибкая 4x1,5 мм, ТУ2247-465-00208947-2006

6.3

Вентиль точной регулировки ВТР. ИБЯЛ.306577.002

6.3

Поверочные газовые смеси (ГСО-ПГС), выпускаемые по ТУ 6-16-2956-92 в соответствии с таблицей 2.2

Таблица 2.2

1 СО-

ПГС

Компонентный

состав

Единица физической величины

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компонента

Пределы допускаемого отклонения

Пределы допускаемой относительной погрешности аттестации

Газоанализатор АКВТ-01, АКВТ-02, АКВТ-03 (канал измерения О2)

1

0,95

±0,05

±2%

3718-87

2

о22

объемная доля, %

10.5

Относительная

+ 5 %

± (-0,03-Х+1,15)%

3726-87

Относительная

20,0

± 5 %

± (-0,03-Х+1,15) %

3726-87

Газоанализатор АКВТ-03 (канал измерения СО)

1

Воздух кл.1, ГОСТ 17433-80

2

СО-воздух

объемная доля, млн'(%)

500

(0,050)

(± 0,010)

+ 2 %

3854-87

3

950

(0,095)

(± 0,010)

±2%

3854-87

Примечания

  • 1 Допускается получение указанных ГСО-ПГС на другом оборудовании при условии обеспечения характеристик, не хуже вышеуказанных.

  • 2 Изготовители и поставщики ГСО-ПГС:

  • - 214031; ФГУП СПО «Аналитприбор», Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 31 -32-39, факс (4812) 31 -75-17;

  • - 190005: ГЦИ СИ ГУП «ВНИИМ им. Д. И. Менделеева», Россия, г. С-Петербург, Московский пр-т, 19, тел. (812) 315-11-45. факс (812) 327-97-76.

  • 2.2 Все средства поверки должны иметь действующие свидетельства о поверке и поверочные газовые смеси в баллонах под давлением - действующие паспорта.

  • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

  • - требования техники безопасности и производственной санитарии выполнять согласно «Правилам по охране труда на предприя т иях и в организациях машиностроения» ГЮТ РО-14000-001-98. утвержденным департаментом экономики машиностроения министерства экономики РФ 12.03.98;

  • - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

  • - сброс газа при поверке газоанализатора но ГСО-ПГС должен осуществляться за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03). утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.:

  • - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

  • - в помещении запрещается пользоваться открытым огнем и курить:

  • - к поверке допускаются лица, изучившие руководство по эксплуатации для АКВТ-01 -ИБЯЛ.413415.003 РЭ часть 1, для АКВТ-02 - ИБЯЛ.413415.003 РЭ часть 2, для АКВТ-03 -ИБЯЛ.413415.003 РЭ часть 3 и прошедшие необходимый инструктаж.

  • 4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не

оговорены особо:

- температура окружающего воздуха.

°C

20 ±5;

- относительная влажность,

%

65 ± 15;

- атмосферное давление,

кПа

101,3 + 4;

(мм рт. ст.)

(760 ± 30);

- расход ГСО-ПГС,

для АКВТ-01. АКВТ-02

дм3/мин

0,6 ± 0,2;

для АКВТ-03

дмЗ'мин

1,0 ±0,1;

- расход газа сравнения

(для АКВТ-01. АКВТ-02), не более

дм '/мин

0,2

- напряжение питания переменного тока

частотой (50+ 1) Гц, В

230,0 ± 4,4;

  • - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), должны быть исключены:

  • - прямые солнечные лучи и сквозняки должны быть исключены;

  • - отсчет показаний проводить через 5 мин после подачи ГСО-ПГС.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - ознакомиться с настоящей методикой поверки и руководством по эксплуатации согласно исполнению газоанализатора;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - проверить наличие паспортов и сроки годности ГСО-ПГС;

  • - баллоны с ГСО-ПГС выдержать при температуре поверки не менее 24 ч;

  • - газоанализатор выдержать при температуре поверки не менее 4 ч;

  • -  подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • - подготовить газоанализатор к работе и проведению поверки для АКВТ-01 - согласно разделу 3 ИБЯЛ.413415.003 РЭ часть 1. для АКВТ-02 - согласно разделу 3 ИБЯЛ.413415.003 РЭ часть 2, для АКВТ-03 - согласно разделу 3 ИБЯЛ.413415.003 РЭ часть 3:

Примечание - Корректировку нулевых показаний и чувствительности газоанализатора проводить перед определением метрологических характеристик.

  • - при проведении поверки ГСО-ПГС подавать на вход газоанализатора по схеме рисунка 1.

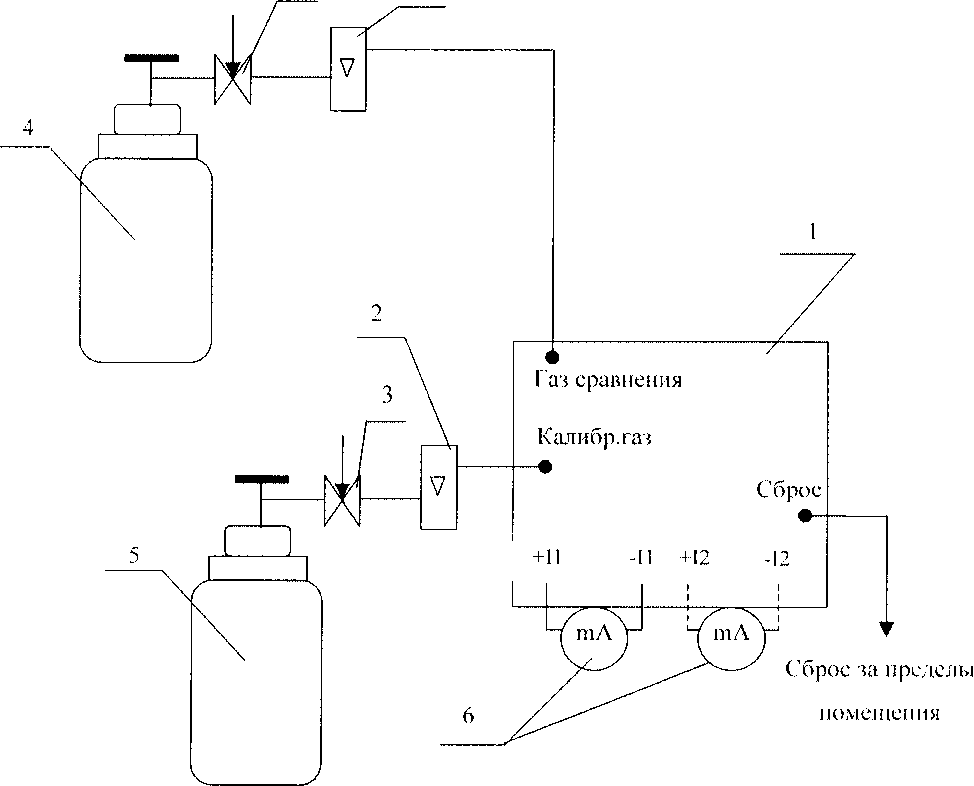

  • 1 - газоанализатор;

  • 2 - ротаметр:

  • 3 - вентиль точной регулировки ВТР;

  • 4 - баллон ГСО-ПГС № 4 (газ сравнения) - для АКВТ-01, АКВТ-02;

  • 5 - баллон с ГСО-ПГС;

  • 6 -- мультиметр В7-64.

Газовые соединения выполнить трубкой Г1ВХ 4x1,5 мм.

Примечание - Баллон с газом сравнения подключать только при проведении поверки газоанализаторов АКВТ-01 и АКВТ-02.

Рисунок 1 - Схема проверки газоанализаторов по ГСО-ПГС

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

  • - отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

  • - наличие пломб;

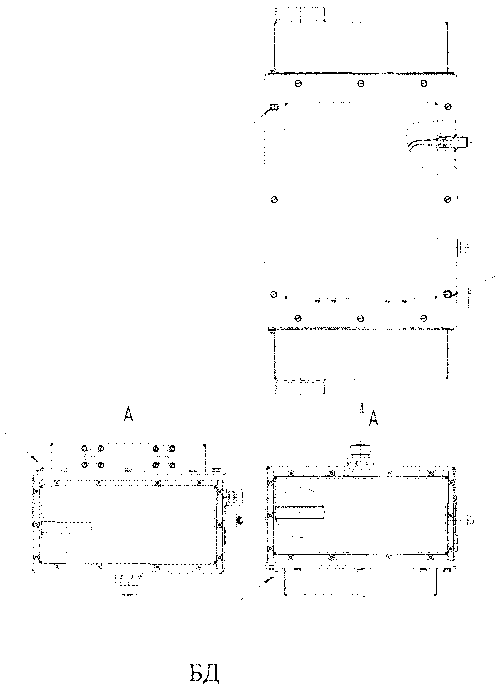

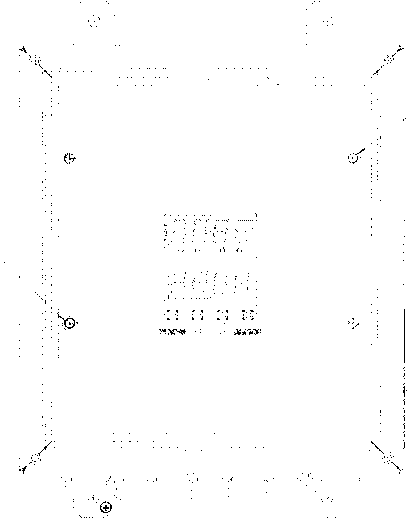

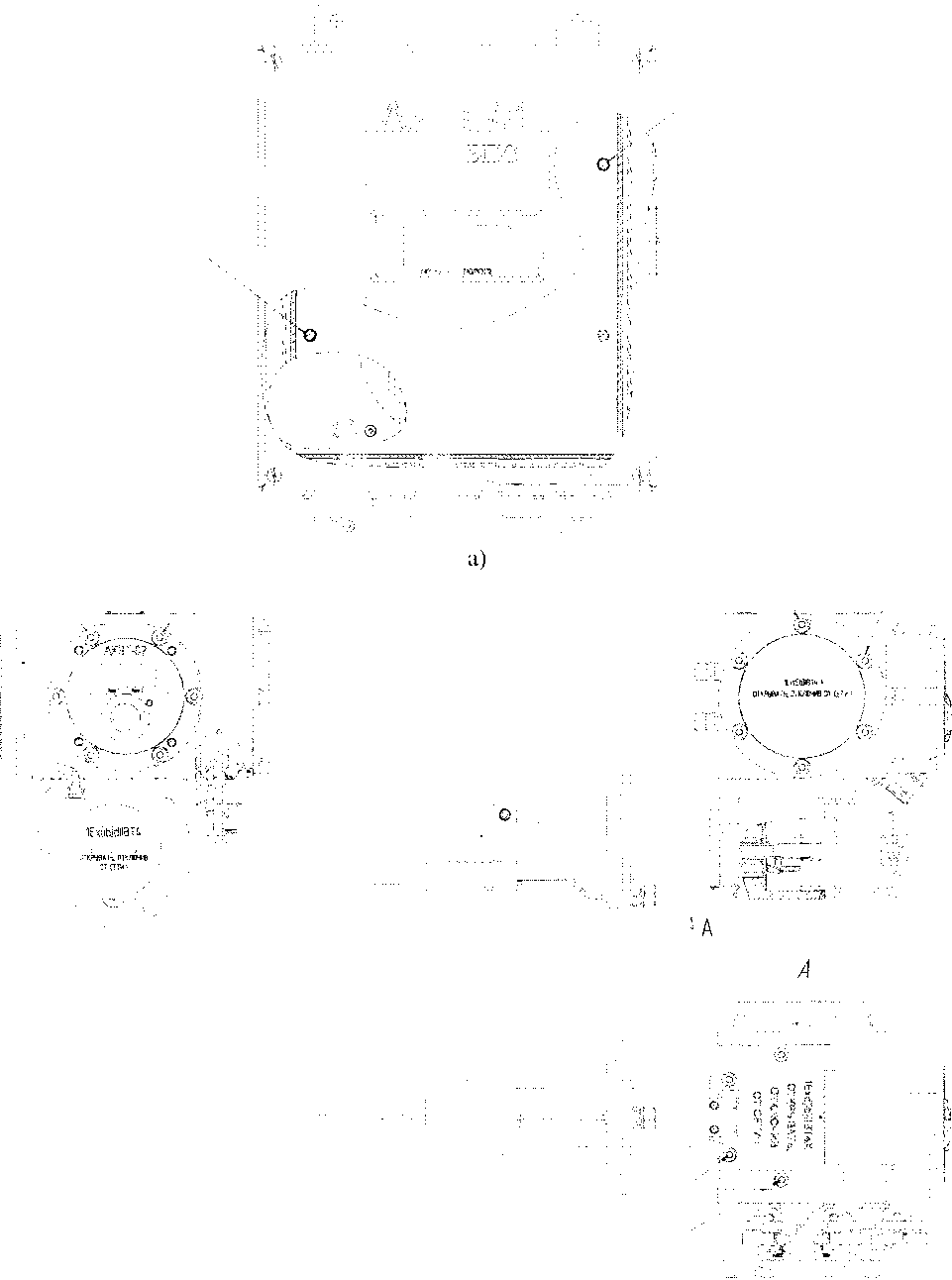

  • - наличие маркировки газоанализатора, для АКВТ-01 - согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 1, для АКВТ-02 - согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 2, для АКВТ-03 - согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 3;

  • - комплектность газоанализатора, для АКВТ-01 - согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 1, для АКВТ-02 - согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 2, для АКВТ-03 -согласно разделу 1 ИБЯЛ.413415.003 РЭ часть 3;

  • - исправность органов управления, настройки и коррекции;

  • - наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

  • 6.1.2 Газоанализатор считаются выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Проверка работоспособности

      • 6.2.1.1 Провести проверку работоспособности газоанализатора для АКВТ-01 согласно разделу 2 ИБЯЛ.413415.003 РЭ часть 1. для АКВТ-02 - согласно разделу 2 ИБЯЛ.413415.003 РЭ часть 2, для АКВТ-03 - согласно разделу 2 ИБЯЛ.413415.003 РЭ часть 3.

      • 6.2.1.2  Газоанализатор считается работоспособным, если по окончании прогрева газоанализатора:

  • - на индикатор выведены номер версии ПО и контрольная сумма, газоанализатор;

  • - происходит переключение режимов работы газоанализатора и переход газоанализатора в режим измерения.

  • 6.2.2 Проверка герметичности газового канала газоанализатора (только для газоанализатора АКВТ-03)

    • 6.2.2.1 Проверку проводить при отключенном электрическом питании, по схеме рисунка 2.

    • 6.2.2.2 Заглушить трубку заборника.

    • 6.2.2.3 Создать, при помощи меха резинового, в газовом тракте избыточное давление равное 20.3 кПа (0,20 кгс/см2) и. пережав трубку зажимом, зарегистрировать показания манометра.

    • 6.2.2.4 Через К) мин повторно зарегистрировать по манометру давление в газовом тракте.

    • 6.2.2.5 Результаты операции поверки положительные, если падение давления в газовом тракте газоанализатора за 10 мин не превышает 2.0 кПа (0,02 кгс/см2).

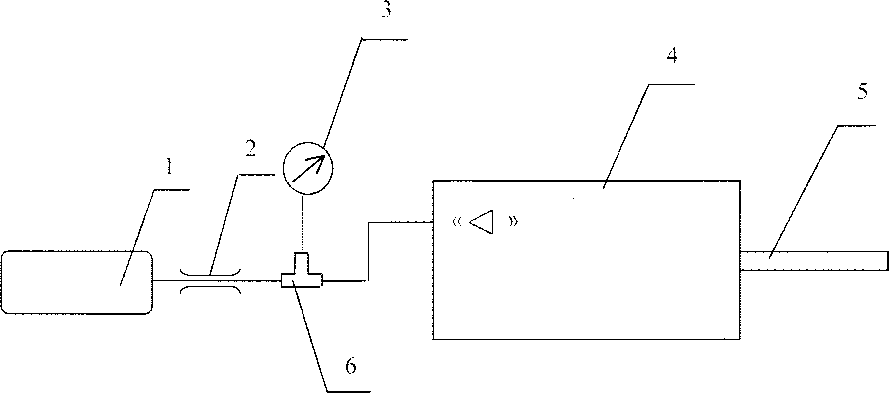

  • 1 - мех резиновый;

  • 2 - зажим;

  • 3 - манометр;

  • 4 - газоанализатор;

  • 5 - заборник;

  • 6 -- тройник.

Газовые соединения выполнить трубкой ПВХ 4x1,5 мм.

Рисунок 2 - Схема для проверки гермеiичносiи газового тракта газоанализатора

  • 6.2.3 Определение электрического сопротивления изоляции

    • 6.2.3.1 Определение электрического сопротивления изоляции проводить при температуре окружающего воздуха (20 ± 5) °C и относительной влажности до 80 %. Газовый тракт газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

    • 6.2.3.2 Проверку проводить мегаомметром Ф4101 при напряжении 500 В. Отсчет показаний проводить через 10 с или, если показания не устанавливаются, через 1 мин после приложения испытательного напряжения.

    • 6.2.3.3 Испытательное напряжение постоянного тока прикладывать между:

  • - для газоанализатора АКВТ-01, -03:

а) соединенными вместе контактами сетевой вилки и заземляющим контактом этой вилки технологического шнура ИБЯЛ.685613.013, подключенного к разъему «-230 В»:

б)  соединенными вместе контактами сетевой вилки технологического шнура и соединенными вместе контактами разъемов «ВЫХ. СИГНАЛ», «НАГРЕВАТЕЛИ». «ДАТЧИКИ»;

в) соединенными вместе контактами разъемов «РЕЛЕ» (для АКВТ-01, АКВТ-03) и клеммой защитного заземления;

г) соединенными вместе контактами разъемов «РЕЛЕ» и соединенными вместе контактами разъемов «ВЫХ. СИГНАЛ», «НАГРЕВАТЕЛИ», «ДАТЧИКИ»;

  • - для газоанализатора АКВТ-02:

а) соединенными вместе контактами сетевой вилки и заземляющим контактом этой вилки шнура соединительного ИБЯЛ.685613.009, подключенного к клеммной колодке «~230 В»;

б) соединенными вместе контактами сетевой вилки и соединенными вместе контактами клеммных колодок «+Б». «-[р>, «+Е», «-Г», «RS-485»;

в) соединенными вместе контактами клеммных колодок «РЕЛЕ1» и «РЕЛЕ2» и клеммой защитного заземления газоанализатора:

4) соединенными вместе контактами клеммных колодок «РЕЛЕ1» и «РЕЛЕ2» и соединенными вместе контактами клеммных колодок «+Б», «-Е», «+Е». «-Е». «R.S-485».

  • 6.2.3.4  Результаты операции поверки положительные, если полученные значения электрического сопротивления изоляции не менее 20 МОм.

  • 6.2.4 Проверка электрической прочности изоляции

    • 6.2.4.1 Проверку электрической прочности изоляции проводить на установке для проверки электрической безопасности GPI-735A при температуре окружающей среды (20 ± 5) °C и относительной влажности до 80 %. Газовый тракт газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

    • 6.2.4.2 Испытательное, практически синусоидальное, напряжение частотой 50 Гц и действующим значением 1500 В прикладывать между:

  • - для газоанализатора АКВТ-01, -03:

а) соединенными вместе контактами сетевой вилки и заземляющим контактом этой вилки технологического шнура ИБЯЛ.685613.013, подключенного к разъему «~230 В»:

б) соединенными вместе контактами разъема «~230 В» и соединенными вместе контактами разъемов «ВЫХ. СИГНАЛ», «НАГРЕВАТЕЛИ». «ДАТЧИКИ»;

в) соединенными вместе контактами разъемов «РЕЛЕ» и корпусом газоанализатора:

г) соединенными вместе контактами разъемов «РЕЛЕ» и соединенными вместе контактами разъемов «ВЫХ. СИГНАЛ». «НАГРЕВАТЕЛИ». «ДАТЧИКИ»;

  • - для газоанализатора АКВТ-02:

а) соединенными вместе контактами сетевой вилки и заземляющим контактом этой вилки шнура соединительного ИБЯЛ.685613.009, подключенного к клеммной колодке «~230 В»;

б) соединенными вместе контактами сетевой вилки и соединенными вместе контактами клеммных колодок «+1р>, <<-1р>, «+!?», «-Г». «RS-485»;

в) соединенными вместе контактами клеммных колодок «РЕЛЕ1» и «РЕЛЕ2» и корпусом газоанализатора.

  • 6.2.4.3 Испытательное напряжение изменять от 0 до заданного значения за время от 5 до 20 с и выдерживают не менее 1 мин. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени.

  • 6.2.4.4 Результаты операции поверки положительные, если за время испытаний не наблюдается признаков пробоя изоляции или поверхностного перекрытия изоляции.

Примечание - Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов проверки.

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной абсолютной погрешности газоанализатора

      • 6.3.1.1 Определение основной абсолютной погрешности, проводить путем пропускания через газоанализатор ГСО-ПГС в последовательности 1-2-3-2-1-3.

      • 6.3.1.2  В каждой точке поверки регистрировать показания цифрового индикатора газоанализатора.

      • 6.3.1.3 Определить значение основной абсолютной погрешности газоанализатора, А, объемная доля, % (млн’1),, в каждой точке поверки по формуле

Д = А.-АО,                                    (6.1)

где А, - показания газоанализатора, по цифровому индикатору, в j-ой точке поверки, объемная доля, % (млн’1);

Ао - действительное значение содержания определяемого компонента в точке поверки, указанное в паспорте на ГСО-ПГС, объемная доля, % (млн’1).

  • 6.3.1.4 Результаты операции поверки положительные, если полученные значения основной абсолютной погрешности газоанализатора в каждой точке поверки не превышают пределов указанных в таблице 6.1.

Таблица 6.1

Наименование

газоанализатора

Канал измерений

Единица физической величины

Участок диапазона измерения, в котором нормируется основная погрешность

Предел ы до пус каем ого значения основной абсолютной погрешности

АКВТ-01

АКВТ-02

о2

объемная

доля, %

от 0,1 до 2,0

± 0,04

от 2.0 до 21

± (0,04 +0,02-(Авх-2))

АКВТ-03

о2

объемная

доля, %

от 0,3 до 2,0

± 0,08

от 2,Одо 21

± (0,08 +0,04-(Авх-2))

СО

объемная

доля, млн'1

от 0 до 1000

± 100

Примечание - Авх - содержание определяемого компонента на входе газоанализатора, объемная i

доля, % (объемная доля, млн’1).

  • 6.3.2 Определение вариации показаний газоанализатора

    • 6.3.2.1  Определение вариации показаний допускается проводить одновременно с определением основной абсолютной погрешности на ГСО-ПГС № 2.

    • 6.3.2.2 Определить вариацию показаний газоанализатора, Ьд, в долях от допускаемой

основной абсолютной погрешности по формуле

(6.2)

где Ajc, (А|М) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания определяемого компонента, объемная доля. % (млн'1):

Ад предел допускаемого значения основной абсолютной погрешности газоанализатора, объемная доля, % (млн'1).

  • 6.3.2.3 Результаты операции поверки положительные, если полученные значение вариации в долях от предела основной абсолютной погрешности не превышают 0,5.

  • 6.3.3 Проверка унифицированных выходных токовых сигналов на соответствие номинальной функции преобразования

    • 6.3.3.1  Проверку унифицированных выходных токовых сигналов на соответствие номинальной функции преобразования газоанализатора допускается проводить одновременно с определением основной абсолютной погрешности.

    • 6.3.3.2 В каждой точке поверки зарегистрировать показания миллиамперметра и рассчитать содержание определяемого компонента, соответствующее показаниям миллиамперметра, по формуле где Ij- показания миллиамперметра в j-ii точке поверки, мА:

1„ - значение выходного токового сигнала, соответствующее началу диапазона измерений, равное:

0 мА для токового выходного сигнала 0 - 5 мА;

4 мА для токового выходного сигнала 4 -- 20 мА;

К„ - номинальный коэффициент преобразования, в соответствии с данными таблицы 6.2.

Таблица 6.2

Канал измерений

Коэффициент преобразования

Единица физической величины

выходной сигнал 0-5 мА

выходной сигнал

4-20 мА

О2

0,238

0,764

мА/(объемная доля, %)

СО

0,005

0.016

мА/(объемная доля, млн'1)

6.3.3.3 Для каждой точки поверки определить основную абсолютную погрешность по формуле (6.1).

  • 6.3.3.4 Результаты операции поверки положительные, если полученные значения основной абсолютной погрешности газоанализатора в каждой точке поверки не превышают пределов указанных в таблице 6.1.

  • 6.4 Подтверждение соответствия программного обеспечения средств измерений

    • 6.4.1 Проверка номера версии ПО. Проверка цифрового идентификатора ПО

      • 6.4.1.1 Проверку номера версии и цифрового идентификатора ПО проводить в следующем порядке:

  • - включить и прогреть газоанализатор;

  • - убедиться, что по окончании прогрева на индикаторе газоанализатора появился в течение 2 3 с номер версии ПО:

  • - после этого, через 30 с происходит подсчет контрольной суммы с помощью алгоритма CR.C-16 и вывод контрольной суммы на индикатор.

  • 6.4.1.2 Результаты операции поверки положительные, если зарегистрированы номер версии ПО и значение контрольной суммы исполняемого кода соответствуют значениям, указанным в руководстве по эксплуатации ИБЯЛ.413415.003 РЭ часть 1 для АКВТ-01, ИБЯЛ.413415.003 РЭ часть 2 для АКВТ-02, ИБЯЛ.413415.003 РЭ часть 3 для АКВТ-03.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют протоколом произвольной формы.

  • 7.2  Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению и клеймят путем нанесения оттиска поверительного клейма на корпусе газоанализатора или делают соответствующую отметку в руководстве по эксплуатации, или выдают свидетельство о поверке согласно ПР 50.2.006-94.

  • 7.3 При отрицательных результатах поверки эксплуатацию газоанализатора запрещают, клеймо предыдущей поверки гасят, аннулируют свидетельство о поверке и направляют газоанализатор в ремонт. В технической документации делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

  • 7.4 Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена в приложении А.

От ГЦИ СИ ФГУП «ВНИИМС»

От ФГУП СПО «Аналитприбор»

Старший научный сотрудник

В.С. Радюхин

Начальник ОМ - главный метролог

ФГУП СЕЮ «Аналитприбор»

Л. Л. Ужегова

Приложение А

Схема пломбировки газоанализаторов от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Крышка условно не показана

БПО

в)

Примечание - Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.

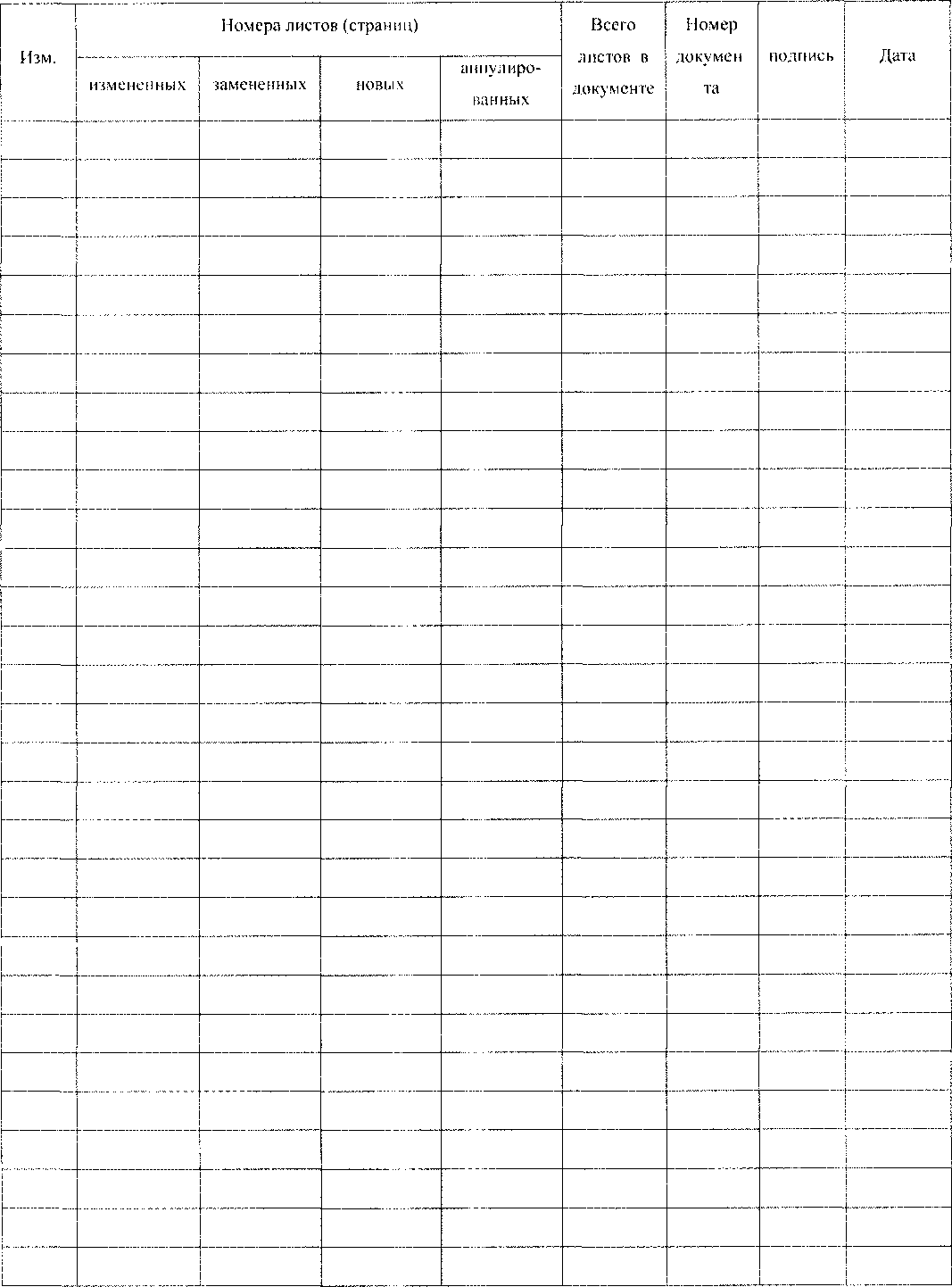

Лист регистрации изменений

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
