4

|£,

!о|

  • V

  • V

'4^5 Мо?хв^>

УТВЕРЖДАЮ

Директор

)О «ТестИнТех»

^’ТестИиТ?

_А.Ю. Грабовский

2017 г.

Измерители линейных размеров телевизионные ИРТ-29В

Методика поверки

МП ТИнТ 210-2017

Москва, 2017 г.

ОГЛАВЛЕНИЕ

Приложение А Протокол поверки ИРТ-29В

Приложение Б Схема поверки оборудования на малых расстояниях

Приложение В Схема поверки оборудования на средних и дальних расстояниях

1 Общие положения
  • 1.1 Настоящий документ распространяется на «Измеритель линейных размеров телевизионный ИРТ-29В» ШФВИ.ИРТ-29В.000.00, разработки ООО «Пролог» г. Обнинск (далее в тексте - ИРТ-29В), и устанавливает методику его первичной и периодической поверок.

Первичную поверку ИРТ-29В выполняют после проведения испытаний с целью утверждения типа. Допускается совмещение операций первичной поверки и операций, выполняемых при испытаниях типа. Периодическую поверку ИРТ-29В выполняют в процессе эксплуатации. Интервал между поверками ИРТ-29В - раз в 2 года.

Внеочередную поверку ИРТ-29В проводят после ремонта и замены измерительных компонентов. В этом случае оформляется свидетельство о первичной поверке ИРТ-29В.

  • 1.2 Операции и средства поверки

При проведении поверки должны выполняться операции, указанные в таблице 1 и применяться средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операций

Номера пунктов методики поверки

Внешний осмотр

6.1

Опробование

6.2

Определение диапазона и погрешности измерения размера

6.3

Определение диапазона и погрешности измерения расстояния

6.4

Оценка защиты и идентификация программного обеспечения

7

Оформление результатов поверки

8

Таблица 2 - Средства поверки и вспомогательное оборудование

Наименование средства поверки или оборудования, обозначение НД

Основные MX средства поверки

1

2

Дальномер лазерный Leica Disto D510 (регистрационный     номер     в

Федеральном информационном фонде 53755-13)

Измеряемый диапазон: от 0,05 м до 200 м

Допускаемая СКП в диапазоне расстояний до 10 метров, не более ± 1,0 мм

Штангенрейсмас       ШР-500-0,05

(регистрационный     номер     в

Федеральном информационном фонде 198-92).

Измеряемый диапазон от 40 мм до 500 мм

Предел допускаемой погрешности: не более ± 0,05 мм

Окончание таблицы 2

1

2

Линейка контрольная с отчетными лупами КЛ (регистрационный номер в Федеральном информационном фонде 1514-61)

Измеряемый диапазон от 0 мм до 1000 мм

Предел допускаемой погрешности: не более ± 0,01 мм

Линейка    измерительная    метал

лическая (регистрационный номер в Федеральном информационном фонде 20048-05)

Измеряемый диапазон от 0 мм до 1000 мм

Предел допускаемой погрешности: не более ± 0,5 мм

Штатив. Стойки.

Пузырьковый уровень.

MX не имеет

Примечание - допускается применение других средств поверки, удовлетворяющих по точности требованиям настоящей методики.

2 Требования к проведению поверки

К проведению поверки должна быть представлена следующая документация и программное обеспечение:

  • -  настоящая методика;

  • - «Руководство по эксплуатации» ШФВИ.ИРТ-29В.000.00 РЭ;

  • - «Паспорт» ШФВИ.ИРТ-29В.000.00 ПС;

  • -  паспорта и свидетельства о поверке используемых средств поверки;

  • -  программа «Pixus».

3 Условия проведения поверки

  • 3.1 Место проведения поверки - не регламентируется.

  • 3.2 При проведении поверки должны соблюдаться следующие условия:

    температура окружающего воздуха, °C

    • -  относительная влажность воздуха, %

    • - атмосферное давление, КПа

    • - напряжение питающей сети, В

    • - частота питающей сети, Гц

    от 15 до 35 не более 80

    от 84 до 106,7

    220±22

    50±0,5

4 Требования безопасности
  • 4.1  При проведении поверки следует соблюдать требования по технике безопасности при работе с применяемыми измерительными приборами и вспомогательным оборудованием согласно нормативно-технической документации на них.

  • 4.2 При подключении/отключении аппаратуры к сети питания следует соблюдать действующие требования по электробезопасности.

  • 4.3 При проведении поверки должны выполняться правила техники безопасности согласно ГОСТ 12.3.002-75, требования безопасности, указанные в п.п. 7.1 РЭ.

5 Подготовка к проведению поверки
  • 5.1 Выполнить монтаж ИРТ-29В согласно п. 5.2 РЭ и подготовить измеритель к работе согласно п.п. 4 РЭ.

  • 5.2 Подготовить к работе средства поверки.

6 Проведение поверки
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИРТ-29В следующим требованиям:

  • -  наличие документации согласно п. 2 настоящей методики;

  • -  наличие средств поверки и вспомогательного оборудования, приведенного в таблице 2;

  • - комплектность ИРТ-29В согласно п. 1.2 РЭ;

  • - отсутствие на поверхности компонентов ИРТ-29В механических повреждений, посторонних веществ и предметов;

  • - наличие маркировки на компонентах ИРТ-29В;

  • - целостность изоляции кабельного шлейфа и сетевых шнуров;

  • - отсутствие механических повреждений средств поверки.

Все части измерителя, находящиеся в эксплуатации и (или) вышедшие из ремонта, не должны иметь дефектов, влияющих на их эксплуатационные качества.

При выявлении дефектов измеритель бракуется и направляется в ремонт.

  • 6.2 Опробование

  • - Включить питание блока управления и компьютера. Запустить программу -«Pixus».

  • - Убедиться в работоспособности телекамеры (по наличию изображения на экране).

  • 6.3 Определение диапазона и погрешности измерения размера

Для выполнения измерений измеряемый объект должен находиться в поле зрения измерительной телекамеры и расположен перпендикулярно оптической оси телекамеры.

Определение диапазона и погрешности измерений размера объекта проводить на минимальном, среднем и максимальном расстоянии из диапазона, указанного в паспорте ИРТ-29В.

В зависимости от расстояния, процедура поверки будет различаться:

  • -  от 75 мм до 500 мм проводить по п. 6.3.1;

  • -  от 500 мм до 3000 мм проводить по п. 6.3.2.

  • 6.3.1 Определение диапазона и погрешности измерения размера объекта на малом расстоянии (от 75 мм до 500 мм).

Схема испытания оборудования представлена в приложении Б.

Процедура работ для испытания следующая:

  • - закрепить телекамеру на штативе вертикально, согласно схеме, приведенной в приложении А.

  • - Линейку контрольную с отчетными лупами КЛ расположить на плите поверочной под телекамерой.

Диапазон и погрешность измерения размера объекта определяют в следующей последовательности:

а) Запустить программу «Pixus», выбрать настроечный файл, соответствующий телекамере, включить режим «Измерение размера».

  • b) Установить телекамеру на необходимое расстояние от Линейки контрольной с отчетными лупами КЛ. Для контроля расстояния использовать штангенрейсмас.

  • c) При помощи ИРТ-29В измерить расстояние между отметками Линейки контрольной с отчетными лупами КЛ, соответствующие максимальному измеряемому размеру (max) и минимальному измеряемому размеру на заданном расстоянии (min).

  • d) Занести в протокол измеренные и заданные значения.

  • e) Повторить измерения 3 раза.

  • 6.3.2 Определение диапазона и погрешности измерения размера на среднем и дальнем расстоянии (от 500 до 3000 мм).

Процедура работ для испытания следующая:

  • a) закрепить Линейку контрольную с отчетными лупами КЛ вертикально на стойке 2 согласно схеме, приведенной в приложении В (для проверки вертикальности использовать пузырьковый уровень).

  • b) установить телекамеру и Дальномер лазерный на платформу согласно схеме, приведенной в приложении Б на необходимое расстояние от Линейки контрольной с отчетными лупами КЛ.

  • c) отрегулировать платформу так, чтоб лазерный луч был горизонтальным. Для контроля горизонтальности использовать пузырьковый уровень.

  • d) в программе «Pixus» установить режим «Измерение размера».

  • e) При помощи ИРТ-29В измерить расстояние между отметками Линейки контрольной с отчетными лупами КЛ, соответствующие максимальному измеряемому размеру (max) и минимальному измеряемому размеру на заданном расстоянии (min).

  • f) Занести в протокол измеренные и заданные значения.

  • g) Повторить измерения 3 раза.

Для каждого значения рассчитать модуль разницы между измеренным и действительным значением.

Результаты поверки считаются положительными, если разность между измеренными и действительными значениями не превышает предельных допускаемых значений абсолютной погрешности измерения размера объекта, указанных в паспорте.

  • 6.4 Определение диапазона и погрешности измерения расстояния.

Для выполнения измерений измеряемый объект должен находиться в поле зрения измерительной телекамеры и расположен перпендикулярно оптической оси телекамеры.

Определение диапазона и погрешности измерений расстояния до объекта проводить для диапазона, указанного в паспорте ИРТ-29В (на минимальном, среднем и рабочем расстоянии).

В зависимости от расстояния, процедура поверки будет различаться:

  • -  от 75 мм до 500 мм проводить по п. 6.4.1;

  • -  от 500 мм до 1000 мм проводить по п. 6.4.2;

  • -  от 500 мм до 3000 мм проводить по п. 6.4.3.

  • 6.4.1 Измерение расстояния между ИРТ-29В и объектом измерения на малом расстоянии (от 75 мм до 500 мм).

Схема испытания оборудования представлена в приложении Б.

Процедура работ для испытания следующая:

  • -  Закрепить телекамеру на штативе вертикально, согласно схеме, приведенной в приложении А.

  • - Линейку контрольную с отчетными лупами КЛ расположить на плите поверочной под телекамерой.

Диапазон и погрешность измерения расстояния определяют в следующей последовательности:

  • a) Запустить программу «Pixus», выбрать настроечный файл, соответствующий телекамере, включить режим «Измерение расстояния».

  • b) Установить телекамеру на расстояние 75 мм от Линейки контрольной с отчетными лупами КЛ. Для контроля расстояния использовать штангенрейсмас.

  • c) Измерить с помощью ИРТ-29В расстояние от телекамеры до Линейки контрольной с отчетными лупами КЛ, используя в качестве размера объекта расстояние между отметками Линейки контрольной с отчетными лупами КЛ, соответствующие максимальному измеряемому размеру (max).

  • d) Повторить измерения 3 раза.

  • 6.4.2 Измерение расстояния между ИРТ-29В и объектом измерения на среднем расстоянии (от 500 мм до 1000 мм).

Процедура работ для испытания следующая:

  • a) закрепить Линейку контрольную с отчетными лупами КЛ вертикально на стойке 2 согласно схеме, приведенной в приложении В (для проверки вертикальности использовать пузырьковый уровень).

  • b) установить телекамеру на платформу согласно схеме, приведенной в приложении В на расстояние 700 от Линейки контрольной с отчетными лупами КЛ. Для контроля расстояния использовать Линейку измерительную металлическую.

  • c) отрегулировать платформу так, чтоб она была горизонтальной. Для контроля горизонтальности использовать пузырьковый уровень.

  • d) В программе «Pixus» установить режим «Измерение расстояния».

  • e) Измерить с помощью ИРТ-29В расстояние от телекамеры до Линейки контрольной с отчетными лупами КЛ, используя в качестве размера объекта расстояние между отметками Линейки контрольной с отчетными лупами КЛ, соответствующие максимальному измеряемому размеру (max).

  • f) Повторить измерения 3 раза.

  • 6.4.3 Измерение расстояния между ИРТ-29В и объектом измерения на дальнем расстоянии (от 1000 до 3000 мм).

Процедура работ для испытания следующая:

  • a) Закрепить Линейку контрольную с отчетными лупами КЛ вертикально на стойке 2 согласно схеме, приведенной в приложении В (для проверки вертикальности использовать пузырьковый уровень).

  • b) Установить телекамеру и Дальномер лазерный на платформу согласно схеме, приведенной в приложении Б на расстояние 1500 мм от Линейки контрольной с отчетными лупами КЛ.

  • c) Отрегулировать платформу так, чтоб лазерный луч был горизонтальным. Для контроля горизонтальности использовать пузырьковый уровень.

  • d) В программе «Pixus» установить режим «Измерение расстояния».

  • e) Измерить с помощью ИРТ-29В расстояние от телекамеры до Линейки контрольной с отчетными лупами КЛ, используя в качестве размера объекта расстояние между отметками Линейки контрольной с отчетными лупами КЛ, соответствующие максимальному измеряемому размеру (max) занести результаты измерений в протокол.

  • f) Повторить измерения 3 раза.

  • g) Произвести измерения по п. а) - f) на расстоянии 3000 мм.

Для каждого значения рассчитать модуль разницы между измеренным и действительным значением.

Результаты поверки считаются положительными, если разность между измеренными и действительными значениями не превышает предельных допускаемых значений абсолютной погрешности измерения расстояния до объекта, указанных в описании типа.

7 Оценка защиты и идентификация программного обеспечения
  • 7.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения указанных в описании типа:

  • - наименование программного обеспечения;

  • - идентификационное наименование программного обеспечения;

  • - номер версии (идентификационный номер) программного обеспечения;

  • - цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора программного обеспечения.

  • 7.2 Идентификация ПО СИ реализуется следующими методами:

  • - с помощью ПО СИ или аппаратно-программных средств, разработанных организацией - разработчиком СИ (ПО СИ);

  • -  с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) ПО.

8 Оформление результатов поверки
  • 8.1 По полученным результатам поверки оформить протокол.

  • 8.2 При положительных результатах поверки оформляют свидетельство о поверке измерителя линейных размеров телевизионного ИРТ-29В по форме, установленной Федеральным агентством по техническому регулированию и метрологии.

В протоколе необходимо указать диапазон дистанций, для которых выполнена поверка.

  • 8.3 При отрицательных результатах поверки (превышении величин погрешностей предельных значений) измеритель линейных размеров телевизионный ИРТ-29В к применению не допускают, в документах на ИРТ-29В производят запись о его непригодности. Кроме того, выдают извещение о непригодности и изъятии из обращения и применения ИРТ-29В, не подлежащего ремонту, или о проведении повторной поверки после ремонта.

Приложение А Протокол поверки ИРТ-29В

(рекомендуемое)

№_____ «____»_______20__г.

Наименование прибора: Измеритель линейных размеров телевизионный «ИРТ-29В» Регистрационный номер____

Изготовитель: ООО «Пролог»

Поверка проводилась при температуре воздуха 25°С

Место проведения: лаборатория ООО «Пролог» г. Обнинск

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Внешний осмотр.

ИРТ-29В соответствует требованиям конструкторской документации. Механические повреждения отсутствуют.

  • 2 Опробование.

В результате опробования выявлено наличие показаний телекамеры;

  • 3 Результаты поверки.

Результаты поверки ИРТ-29В приведены в таблицах 1 и 2.

Таблица 1 - поверка измерителя размера

Номер измерения

Заданное расстояние, мм

Измеряемый размер, мм

Измеренный оазмео. мм

Модуль оазниды. мм

min

max

min

max

min

max

1

2

3

4

5

6

7

8

Таблица 2 - поверка измерителя расстояния

Номер измерения

Заданное расстояние, мм

Измеренное расстояние, мм

Модуль разницы, мм

1

2

3

4

  • 4 Заключение по результатам поверки.

    • 4.1 ИРТ-29В, per. номер_____, прошел поверку и признан годным к эксплуатации.

    • 4.2 Разность между измеренными и действительными значениями размера объекта не превышает предельной абсолютной погрешности измерений, указанной в паспорте ШФВИ.ИРТ-29В.000.00 ПС.

    • 4.3 Разность между измеренными и действительными значениями расстояния не превышает предельной абсолютной погрешности измерений, указанной в указанной в паспорте ШФВИ.ИРТ-29В.000.00 ПС.

Дата следующей поверки «____»_________20__г.

Исполнители:

Дата поверки «___»_________20__г.

Приложение Б Схема поверки оборудования на малых расстояниях

(рекомендуемое)

Г

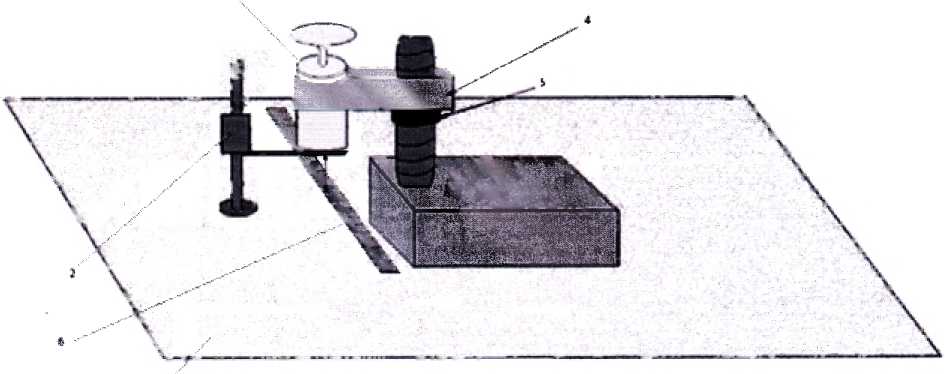

Рисунок Б.1 - Схема поверки оборудования на малых расстояниях.

(1- плита поверочная, 2 - штангенрейсмас, 3 - телекамера, 4 - штатив, 5- регулировочная гайка высоты площадки штатива, 6 - линейка контрольная с отчетными лупами КЛ)

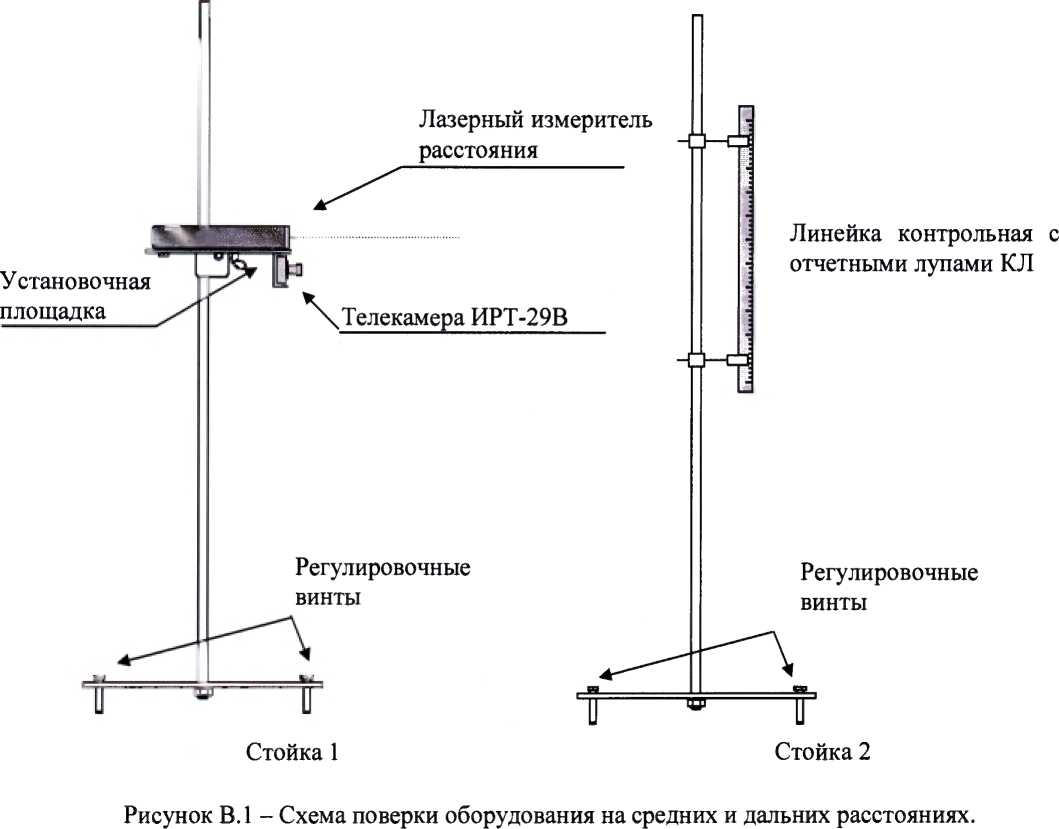

Приложение В

Схема поверки оборудования на средних и дальних расстояниях

(рекомендуемое)

11
