УТВЕРЖДАЮ

ФГУП

Чекирда

2016 г

Измерители распределения температуры волоконно-оптические WELL.DONE Методика поверки

МП 2411-0127-2016

Руководитель отдела государственных эталонов и научных исследований в области теплофизических и температурных измерений ФГУП «ВНИИМ им. Д.И.Менделеева»

А.И. Походун

Санкт-Петербург

2016

Настоящая методика предназначена для проведения первичной и периодической поверки измерителей распределения температуры волоконно-оптических WELL.DONE моделей OTS3 и LHD3 (далее - измерители).

Методика устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик измерителей и порядок оформления результатов поверки.

Интервал между поверками - 5 лет.

1 .ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта методики

Наименование образцового средства измерений или вспомогательного средства поверки, их характеристики

Обязательность проведения при поверке

первичной

периодиче ской

1

2

3

4

5

Внешний осмотр

4.1

Визуально

Да

Да

Опробование

4.2

Да

Да

Подтверждение соответствия программного обеспечения

4.3

Визуально

Да

Да

Определение метрологически х характеристик

4.4

эталонные    термопреобразователи

сопротивления типа ЭТС- 100, диапазон измерений температуры от минус 200 до 420 °C по ГОСТ 8.558-2009, погрешность ± 0,05 °C;

  • -  преобразователь сигналов ТС и ТП

«Теркон»,    ±[0,0002 + 1x1 O^xR^q,] Ом;

±[0,0005 + 5 *10’хиизмер] мВ;

  • - Малоинерционная трубчатая печь МТП-

2М-70-1000, диапазон воспроизводимой температуры от 100 до 1200 °C. Температурный градиент в средней части 0,8 °С/см. Нестабильность поддержания температурного    режима    0,1 °С/мин.

Размеры рабочего пространства 070 мм, длина 1000 мм;

климатическая камера LHT-3203R (DAIHAN),    диапазон    поддержания

температуры от минус 40 до 80 °C, равномерность    поддержания    ± 1 °C,

диапазон поддержания влажности от 20 до 95 %, равномерность поддержания ± 3 %, внутренние размеры 2000x1500x2000 мм

Да

Да

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице.

  • 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

  • 1.3 Работа с указанными средствами поверки должна проводиться в соответствии с документацией по их эксплуатации.

  • 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

  • 3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C       20 ± 5

  • - относительная влажность, %, не более        80

  • - атмосферное давление, кПа                  101,3 ± 4,0

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу прибора.

  • 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы.

    • 3.2.1 Проверка наличия заводского номера, свидетельства о предыдущей поверке, руководства по эксплуатации.

    • 3.2.2 Подготовка к работе поверяемого измерителя в соответствии с руководством по эксплуатации.

  • 4. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

  • - целостности измерителя (отсутствие трещин или вмятин на корпусе);

  • - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

  • 4.2 Проверка работоспособности (опробование).

Установить программу «СЬагопЗ» на компьютер.

Требования к компьютеру, не хуже: Процессор 1,3 ГГц, например, Pentium 4, 512 МБ RAM, 250 МБ свободного места на жестком диске, разрешение дисплея 1024x600.

Подключить к компьютеру и включить измеритель, выбрать канал подключенного кабеля, установить время измерений и проверить отображение значений температуры на графике (Приложение Б). Проверить работоспособность всех подключенных кабелей.

  • 4.3 Подтверждение соответствия программного обеспечения

Идентификация версии автономного ПО «СЬагопЗ» осуществляется при запуске программы в правом верхнем углу экрана.

Для идентификации версии встроенного ПО контроллера нужно открыть вкладку «Сервис» автономного ПО «СЬагопЗ», далее вкладка «Отчет о конфигурации» в всплывающем окне строка FIRMWARE.(Пpилoжeниe В)

Результат проверки считается положительным, если номер версии ПО не ниже, указанного в описании типа.

  • 4.4 Определение метрологических характеристик

    • 4.4.1 Поверку измерителей в условиях лаборатории проводят сличением с эталонными термометрами 5 точек волоконно-оптического кабеля (лей), равномерно отобранных по всей длине кабеля по графику отображения температуры в интервалах 0-10 %, 20 - 30 %, 40 - 50 %, 70-80 %, 90-100 % длины кабеля (Приложение С). Временной интервал измерений устанавливают равным 300 с.

    • 4.4.2 Волоконно-оптический кабель (ли) в виде бухты помещают в климатическую камеру, исследуемые точки должны быть расположены на одной стороне бухты, два эталонных термометра находятся сверху и снизу по высоте. Измерения проводят при 3 значениях температуры рабочего диапазона.

    • 4.4.3  Для достижения температуры воздействия выше 100 °C волоконно-оптический кабель (ли) пропускают через горизонтальную печь с открытыми торцевыми отверстиями, эталонный термометр располагают в центре печи. Нагревают печь до контрольной точки температуры и проводят измерения после наступления стационарного режима на 5 участках кабеля, путем протягивания через печь.

    • 4.4.4 Показания испытуемого измерителя считывают с монитора компьютера или по протоколу MODBUS, XML, эталонных ТС - с преобразователя «Теркон». Измерения повторяют не менее трех раз.

    • 4.4.5 Поверку измерителей в условиях эксплуатации проводят сличением с эталонным термометром измерительных точек в начале и в конце волоконно-оптического кабеля (лей) при температуре окружающей среды. В случае недосягаемости конца кабеля вторая измерительная точка выбирается на максимально возможном расстоянии от начальной, и проверяется длина кабеля по показаниям контроллера (Приложение С).

    • 4.4.6  Значения погрешности определяют как разность между средним значением температуры поверяемой точки кабеля измерителя и средним значением по показаниям эталона.

Результат поверки считается положительным, если значения отклонений измерений от показаний эталона находятся в пределах допускаемой абсолютной погрешности ± 0,5 °C.

  • 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении А). При положительных результатах поверки выдается свидетельство о поверке установленного образца или наносится знак поверки на корпус вторичного преобразователя. При отрицательных результатах поверки выдается извещение о непригодности. Знак поверки наносится на лицевую панель контроллера измерителя.

ПРИЛОЖЕНИЕА

Рекомендуемое

Дата__________________

ПРОТОКОЛ №

Прибор___________________________№______________________,

представленный______________________________________________________.

Место проведения поверки______________________________________________

Метод поверки: МП 2411-0127-2016 «Измерители распределения температуры волоконно-оптические WELL.DONE. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды__°C

Относительная влажность__%

Атмосферное давление кПа

Поверка проведена с применением эталонов:

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Таблица результатов поверки:

Среднее значение показаний эт. СИ, °C

Расстояние до контрольной ТОЧКЕ

2 м

500 м

1000 м

1500 м

2000 м

Среднее значение показаний измерителя, °C

А, °C

А, °C

А, °C

А, °C

А, °C

-40 °C

20 ■('

80 °C

200 °C

400 °C

Выводы: Значения отклонений измерений от показаний эталонного СИ находятся в пределах допускаемой абсолютной погрешности ± 0,5 °C.

Поверитель________________________________________________

Дата проведения поверки «___»

201 г.

Приложение Б

Ж 1 «  ;

Прибор Сервис Редактир. Вад Оки»:

;Е

А

к

а Подтверждение

;   <;й:£1ЙЙй*й ::

Быстрый Параметр

Соединение Пооедоз-сть Петлевая       ■'' о

Ост.

И Сброс

HaiWMBpbrt . ' :

-. Конфяг-цея События

старт

с Тревоги с

измерен конфи-урация ■ ■ .■

-    Измерения

измерения

зоны      ОВ

Общее

С :JIllElllWBj 1 • -W                  .......к

05

за

■W'

Са«йЛ 31 1

Крив»

800      900     1000    1 100    1200

Рсг.ьтлинв вопогкв >.с

Статус

Cocomet*

ЭЮ; КОМПЬЮГС

КаналО!: 1

Канал02: 2

КаналОЗ:3

Канал04:4

Канал05: 5

КаналОб:6

КаналО7:1

КаналОб:8

К..   |w| LIOS Tethnolog.        Скрин 2.bmp

49 s осталось

■f

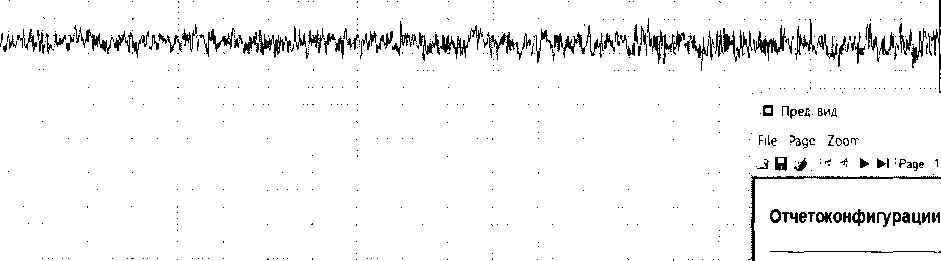

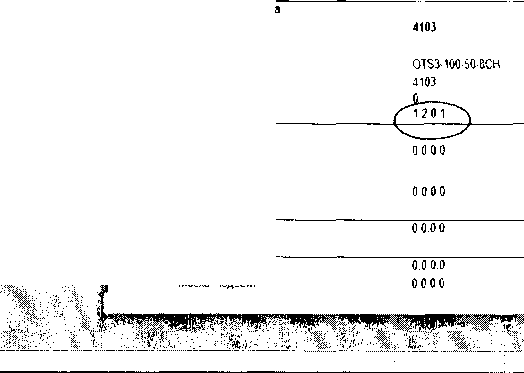

Приложение В

□ - " * ’

1 н »

■    Прибор : Сервис

: Редактир. Вид

Окна

Ый:

ysf

Mt||^

□ 1

' Й'

Установки Загрузка <Эпй

N Конфигураций

Дети вир, -W:a'

wtiM: Память

Отчет о      Отч. о

Информация

L Информ.

Обновл

записи данных иг®

;       теста

режим Тест     Ъ?к

~      событий

««фигурации' аатусе

о проекте

поддержки

микропрогр OTS.

: Запись данных

Режим Tea

Ломошь

■41£’ <ЗН8П(

2

О

-2

Информ, о проекте

Ж 1 000     1 100     1 200     1 300     1400     1 500     1600

Положение волокна

Имя

* ...... 1                            i 1             . I . I . г

0        100 2GC 330      433

°Т Ч Ча Э Zoom EEl И

я

И

Bl

КримяМ М1».Ж1В15:»:41

Рвзуя. выборки: 1Ю

SUDPCft@|:CS teen С5П

Описание

Контакт по проекту

Конфигурация контроллера

Имя

Описание

Модель

S7N

S/N системы питания Firmware

Установки сети

Стандартный Gateway

Домен DNS

DNS Server: Рлтагу

NTP Server Primary

DNS Server: Secondary

NTP Server: Secondary

NIC 1 тР-адрес

Маска подсети

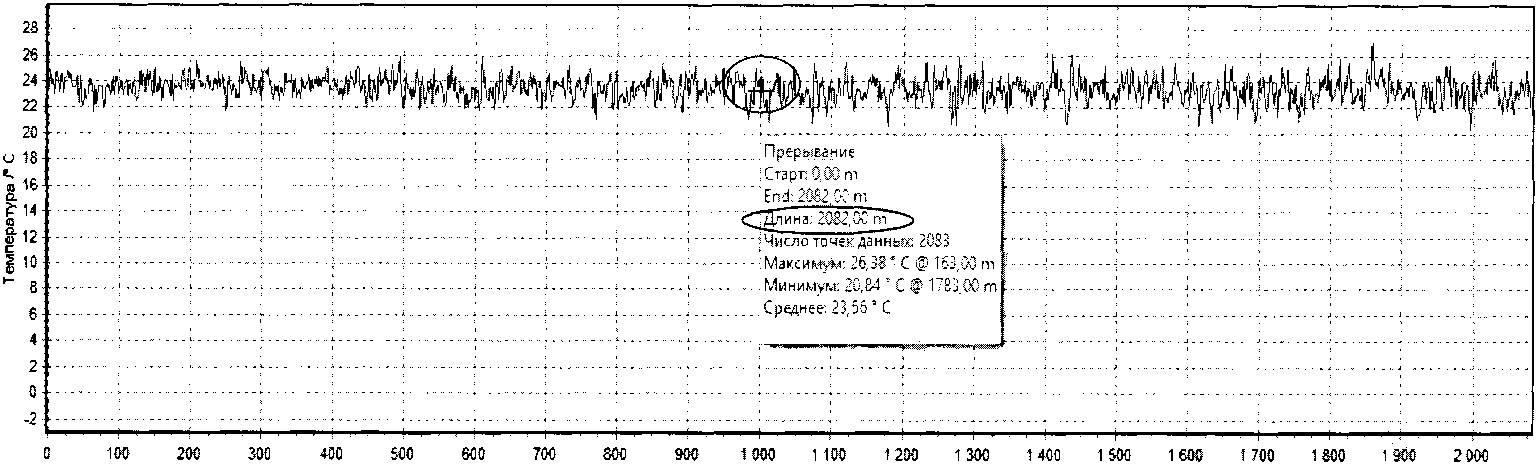

ПРИЛОЖЕНИЕ С

■ яшщ •              ей'ЯП

О’

S и ж

Прибор Сервис

Редактир. Вид

Окна

Я \

ГГ  ГЙ

hjB

В1 .

i=j

1 G

я я я а >

ин й и ли ГЖ

1[ЯШХ

Г.Ж

Установки Загрузка     -е

Конфигурация

Активир.    С:;, .-с

Память

Отчете

Ош. о

Информация

Информ.

Обновл.

записи данных <-

::к?          теста

режим Тест

событий

конфигурации

статусе

о проекте

поддержки

микропрогр OTS.

Запись данных

Режим Зест

Помошь

шиидиив

^^иди11м|в

X                                                  Температура - 4103 Канал01:1 [24,02.201615:38:20- 24,02.201615:41:331           1                   ;    ... в х

4103 КаналОТ1

Положение волокна

Кривая 20/20 24.02.2016 15:41:33

I <                                          : :

.--- — - - -----

Срезуп. выборки: 999 Позиция: 999,51 m Тем тура: 23,31 ’С,.

- - ■.--------------------------------------

8

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
