Методика поверки «ГСИ. ВОЛЬТМЕТРЫ САМОПИШУЩИЕ Flash-Recorder-3» (МП 4226-003-63806098-2016 )

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

4226-003-63806098-2016 МП г. Видное

2017

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок вольтметров самопишущих Flash-Recorder-З, изготавливаемых ООО «НПФ АДСилаб», г. Москва.

Вольтметры самопишущие Flash-Recorder-З (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, временных интервалов.

Межповерочный интервал - 6 лет.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

Все средства измерений, участвующие в поверке должны быть надежно заземлены.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1    Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие приборов следующим требованиям:

• 1. Комплектность и маркировка должны соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

11ри наличии дефектов поверяемые приборы бракуются и направляются в ремонт.

• 7.2    Опробование.

Опробование проводят в следующей последовательности:

• 1. Подключить прибор к компьютеру с установленной операционной системой Windows 7/10. с помощью удалённого рабочего стола в соответствии с руководством по эксплуатации;

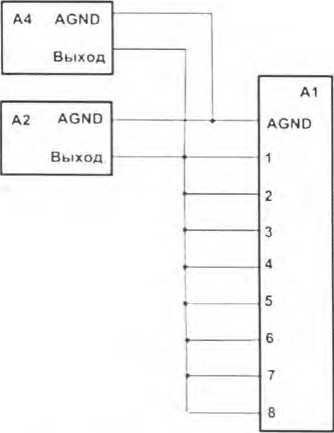

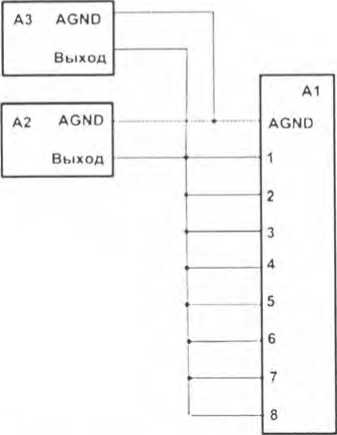

• 2. Подключить выход источника питания АКИП-1120 между параллельно соединенными входами прибора и вольтметра В7-78;

• 3. Прогреть приборы согласно эксплуатационной документации на них;

• 4. В зависимости от модификации прибора согласно инструкции по эксплуатации для модификаций Flash-Recorder-3 М1-МЗ запустить программу «DEVS» для измерений напряжений постоянного тока и записи напряжений переменного тока, а также «LokALF» для просмотра и маркерных измерений напряжений переменного тока. После запуска программы «DEVS» в окнах программы появятся измеряемые значения в Вольтах каждого канала (описание интерфейса программы смотрите в приложении №1 к методике поверки). Для модификаций Flash-Recorder-3 М4-М6 задать параметры сбора данных в конфигурационном файле ini (см. руководство по эксплуатации);

• 5. Установить пороговые значения в пределах допуска относительно показаний вольтметра В7-78;

• 6. Включить запись в файл в меню выбора каналов системы или в файле ini;

• 7. Включить опрос проверяемых измерительных каналов, установив «галочки» в полях программы DEVS или текстовые параметры в файле конфигурации прибора ini;

• 8. Включить запись проверяемых измерительных каналов, установив «галочки» в полях программы или текстовые параметры в файле конфигурации прибора ini;

• 9. Подать на вход системы с источника питания АКИП-1120 значения напряжения постоянного тока согласно таблице 4, поочередно устанавливая значения напряжения из таблицы 4, и зафиксировать соответствующие показания в файле программы для каждого из заданных измерительных каналов в зависимости от модификации прибора;

Таблица 4

Примечание: * - значения могут отличаться от табличных на величину ±10 %, при расчете используются значения, измеренные вольтметром В7-78.

Результат опробования считают положительным, если показания в окнах каждого из измерительных каналов программы не превышают пороговые значения заданные из показаний вольтметра В7-78. При не соблюдении этих требований прибор бракуется и направляется в ремонт.

• 7.3 Определение пределов допускаемой основной приведенной погрешности измерений напряжения постоянного тока

Определение пределов допускаемой основной приведенной погрешности измерения напряжения постоянного тока проводить в следующей последовательности:

• 1. Выполнить операции 1 - 8 по п. 7.2;

• 2. Подать на вход прибора с источника питания АКИП-1120 значения напряжения постоянного тока согласно таблице 5, и зафиксировать соответствующие показания в файле программы для каждого измерительного канала;

Таблица 5

Примечание: * - значения могут отличаться от табличных на величину ±10 %, при расчете

используются значения, измеренные вольтметром В7-78.

• 3. Рассчитать для каждого установленного согласно таблицы 5 напряжения на выходе АКИП-1120 и каждого измерительного канала прибора основную приведенную погрешность измерения напряжения постоянного тока у₀ по формуле:

  и_иы -и.

  U_K

  •100%,

  (1)

где U_u™ - показание в окне измерений ПО «DEVS». мВ;

Но - показание вольтметра В7-78, мВ;

1/_к — конечное значение установленного поддиапазона измерений, мВ.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках полученные значения у₀ находятся в пределах ±0,1 % (опционально ±0,01 %).

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.4 Определение пределов допускаемой основной приведенной погрешности измерений среднеквадратического значения напряжения переменного тока

Определение пределов допускаемой основной приведенной погрешности измерения среднеквадратического значения напряжения переменного тока проводить в следующей последовательности;

• 1. Выполнить операции 1 - 6 по п, 7.2;

• 2. Включить опрос одного измерительного канала, установив «галочку» в поле номера канала программы «DEVS»;

• 3. Установить поочередно в окне программы, частоту преобразования АЦП в соответствии с таблицей 7 и подать на вход вольтметра с генератора АКИП-3413/1 значения напряжения переменного тока согласно таблице 6, контролируя действующее значение напряжений вольтметром В7-78 с частотой согласно таблице 7; нажать кнопку «Старт» и произвести запись соответствующие измерения в виде файла, создаваемого программой для данного опрашиваемого измерительного канала;

• 4. Повторить операцию по п. 3 для установленного опроса всех каналов в зависимости от модификации прибора с частотой преобразования согласно таблице 8 в режиме работы «Многоканальный» для 4, 6, 8 или каналов;

Таблица 6

Примечание: * - значения могут отличаться от табличных на величину ±10 %, при расчете используются значения, измеренные вольтметром В7-78,

Таблица 7

• 5. Включить опрос 4. 6, 8 или 16 измерительных каналов, выбирая в их в поле программы «DEVS» или в конфигурационном файле в зависимости от модификации прибора;

• 6. Установить поочередно в окне программы частоту преобразования АЦП в соответствии с таблицей 8 и подать на вольтметр с генератора АКИП-3413/1 значения напряжения переменного тока согласно таблице 6 с частотой согласно таблице 8, записать соответствующие измерения в виде файла. Контроль заданного напряжения производить с помощью вольтметра В7-78;

• 7. Рассчитать для всех установленных значений напряжения, частот преобразования АЦП и всех измерительных каналов вольтметра основную приведенную погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле:

•100%.

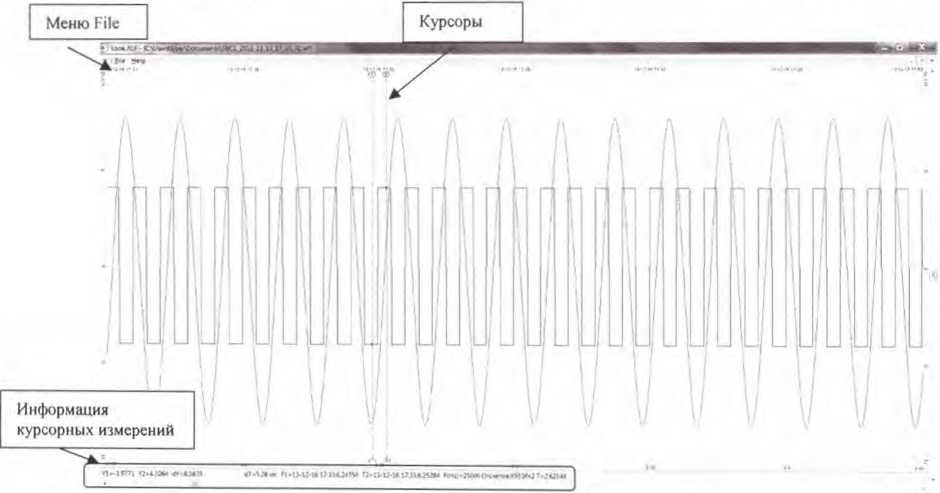

где Uuu> — показания значения между маркерами 1, 2, установленными на минимальном и максимальном значении амплитуды записанного сигнала с генератора АКИП-3413/1 в окне программы «LookALF», мВ;

Uo - показания вольтметра В7-78, мВ;

U_K- конечное значение установленного поддиапазона измерений. мВ.

Таблица 8

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках полученные значения у_оа находятся в пределах ±1 % (опционально ±0,1 %).

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 8. Включить опрос необходимого числа измерительных каналов, в соответствии с модификацией прибора, выбирая в их в поле «Опрос» и «Запись» программы «DEVS» или в конфигурационном файле ini в зависимости от модификации прибора;

• 9. Для каждого из измерительных каналов установить поочередно в окне программы или в конфигурационном файле ini в зависимости от модификации прибора, частоту преобразования АЦП в соответствии с таблицей 8 и подать на вход вольтметра с генератора АКИП-3413/1 значения напряжения переменного тока согласно таблице 6 с частотой согласно таблице 8; зафиксировать соответствующие показания в окне измерений программы. Контроль заданного напряжения производить с помощью вольтметра В7-78;

• 10. Используя записанные данные измерений в файле, рассчитать для всех установленных значений напряжения, частот преобразования АЦП и всех измерительных каналов вольтметра основную приведенную погрешность измерений среднеквадратического значения напряжения переменного тока у™ в процентах по формуле:

₌ У™~Ц>..1ОО%.          (3)

2U_K

где Uu-tM - показания значения между маркерами 1,2, установленными на минимальном и максимальном значении амплитуды записанного сигнала с генератора АКИП-3413/1 в окне программы «LookALF», мВ. мВ:

Ua - показания вольтметра В7-78. мВ;

U_K- конечное значение установленного поддиапазона измерений. мВ.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках полученные значения у_оа находятся в пределах ±1 % (опционально ±0,1 %).

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5 Определение пределов допускаемой основной абсолютной погрешности измерений временных интервалов (Пункт выполняется при оснащении прибора регистратором временных интервалов РВИ-8-84)

7.5.1 Опробование РВИ-8-84.

опробование проводят в следующей последовательности:

• 1) Установить тумблеры регистратора временных интервалов РВИ-8-84 в положение НО (левое), устанавливая режим работы нормально разомкнутых входов;

• 2) Включить тумблер питания в положение ВКЛ. Должен загореться зелёный светодиод справа от тумблера;

• 3) Проверить срабатывание кнопок СТАРТ и СБРОС, нажав на каждую поочерёдно, на время нажатия должны загораться светодиоды, расположенные над кнопками соответственно;

• 4)  Проверить срабатывание индикации работы входов регистрации временных интервалов, последовательно замыкая входные цепи перемычками, при замкнутом входе должны гореть светодиоды красного свечения слева от каждого пронумерованного замкнутого входа;

Результат опробования считают положительным, если все пункты с п. 1) по 4). пройдены успешно. Если хотя бы один пункт не выполнен, прибор бракуется.

7.5.2. Определение метрологических характеристик

• 1) Установить тумблеры регистратора временных интервалов РВИ-8-84 в положение НО (левое), устанавливая режим работы нормально разомкнутых входов. Включить тумблер питания;

• 2) Подключить на вход 1 регистратора временных интервалов РВИ-8-84. выход канала 1 генератора АКИП-3413/1, (согласно схеме подключения, приложение 3), параллельно подключить выход канала 1 на вход синхронизации выхода канала 2, выход канала 2 подключить на остальные 2-8 входы, соединенные параллельно. Перевести генератор в режим генерации однократных импульсов прямоугольной формы с параметрами согласно таблице 9;

• 3) нажать кнопку старт и произвести сбор данных в течение некоторого интервала времени заведомо большего, чем заданная длительность согласно таблице 9;

• 4) запустить программу RVI884. появится окно с предложенным выбором дальнейших действий;

• 5) нажать цифру 1 на клавиатуре, считать значения измеренного интервала времени, которые запишутся в текстовый файл, в папке DATA;

Таблица 9

• 6) повторить операции по п. 1) - п. 5) для следующего входа РВИ-8-84, повторяя операции для каждого входа последовательно, задавая длительности импульсов в соответствии с таблицей 9 для каждого входа РВИ-8-84;

В результате получить файлы со значениями временных интервалов для каждого из входов и длительностей.

• 7) установить тумблеры регистратора временных интервалов РВИ-8-84 в положение ИЗ (правое), устанавливая режим работы нормально замкнутых входов;

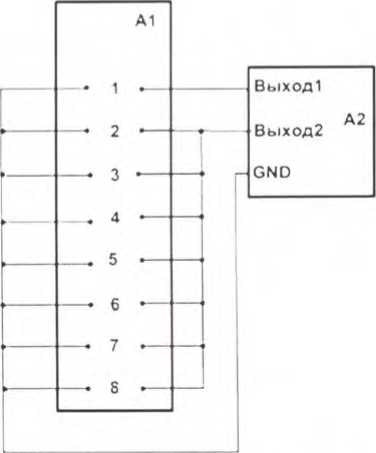

• 8) подключить на вход 1 коммутационной коробки регистратора временных интервалов РВИ-8-84. настроить выдачу импульсов с выхода генератора в инверсном режиме, выход канала 1 генератора АКИП-3413/1, выход канала 2 подключить на остальные 2-8 входы, соединенные параллельно. Перевести генератор в режим генерации однократного импульса прямоугольной формы длительностью согласно таблице 9;

• 9) повторить операции по п. 3) - п. 5);

• 10) в результате получить файлы текстового формата с записанными в них измеренными регистратором временными интервалами;

• 11) рассчитать погрешность по формуле:



  (4)

где Тигм - измеренное значение интервала времени, мкс;

Тзаь - показания генератора А КИП-3413/1, мкс.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках полученные значения интервала времени ДТнаходятся в пределах, указанных в таблице 10.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 10

При положительных результатах поверки на корпус прибора наносится знак поверки, и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний

ООО «ИЦРМ»

Приложение 1

Описание интерфейса программного обеспечения «DEVS»

Программное обеспечение «DEVS» предназначено для визуального контроля входных сигналов в виде цифр, а также непрерывной регистрации измеренных значений с высокой частотой дискретизации в файл формата ALE для дальнейшего просмотра его в виде графиков и значений в текстовом формате программой LookALF.exe.

Описание работы программы

Принцип работы программы построен на основе непрерывного сбора данных с многоканального регистратора Flash-Recorder-3 и обработки результатов в реальном времени с отображением текущих значений в окне программы и анализа измеренных значений путём сравнения их с заданными заранее загруженной конфигурацией. Программа анализирует превышение текущего значения над заданным в течение установленного периода времени, и при выполнении заданного условия записывает измеряемые значения интервала измерений в виде файла с учетом некоторой предыстории и истории всех регистрируемых параметров с высокой частотой дискретизации для последующего просмотра и анализа, с целью дальнейшей их обработки.

Программа предназначена так же для измерения и записи сигналов различных процессов, протекающих во времени в одном или нескольких измерительных каналах. Это могут не только электрические величины (напряжение, сила тока), но и неэлектрические величины (температура, давление, ускорение и т.п.), представленные в виде электрических сигналов напряжения и силы тока с выхода соответствующих датчиков. Для синхронизации моментов регистрации данных, системы имеют встроенные часы реального времени.

Использование в составе системы мощного процессора под управлением операционной системы открывает пользователю широкие возможности по удаленному администрированию, передаче и хранению данных, а так же обработки и выводу результатов в реальном времени. Система имеет большой набор интерфейсов для передачи данных и подключения периферийных устройств. При подключении внешнего ПК к Ethemet-интерфейсу системы оператор может удаленно считать имеющиеся записанные файлы и просмотреть их в виде графиков.

К системам опционально может быть подключен сенсорный дисплей для визуального наблюдения за контролируемыми параметрами. Системы имеют возможность приема цифровой информации от внешних устройств и ее передачи в ПК для обработки или передачи цифровой информации из ПК на внешние устройства. Цифровые входы/выходы используются для сигнализации, внешнего запуска, управления внешними исполнительными устройствами и механизмами и т.д.

Для хранения результатов измерений в системах используется специализированный бинарный формат файлов ADCLABFF (*.alf), разработанный изготовителем для хранения больших объемов данных. Данный формат обеспечивает возможность быстрой последовательной записи данных и быстрый доступ к данным при чтении.

С помощью специализированного программного обеспечения данные из бинарного формата ADCLABFF могут быть экспортированы в файл в виде таблицы MS Excel (*.csv), текстовый формат (*.txt) и бинарный файл (* .data).

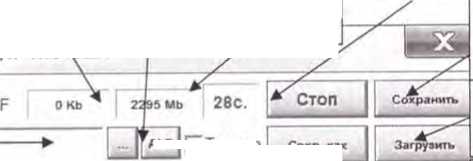

Графический интерфейс программы «DEVS» показан на рисунке 1

Папка дп i

| D \Data\L

Размер файла записи

Частота дискретизации

Опрос       каналов

включить/выключить

Время превышения сигналом порогового

Установка порогового уровня срабатывания триггера включения

Опрос

Запись

Анализ

Шкалы АЦП

Частота.гц

Значения

Время превышения..мкс 150

Длина файла не более.мб | 8000

Загрузить сохраненную ранее конфигурацию

Сохранить текущую конфигурацию в Файл

ПредИстория.мс 1W0-

ПослеИстория.мс

Текущие измепенные значения

Рисунок 1 - Основное окно программы DEVS

В зависимости от заданных параметров окно может выглядеть иначе, чем показано на рисунке.

Внешний вид конфигурационного файла ini для Flash-Recorder-3 модификаций М4-М6 с примером задания параметров 8-ми каналов представлен ниже:

; ini file for adc_server

[SYSTEM] ;Имя устройства. Используется в названии файла name = SBC1

[log] ;Опции локирования

facility = 4 facility 1оса1[0-7]. 3 - стандартный путь. 4 на USB

LogLevel = 7 ;Уровень отладочных сообщений:

;0 system is unusable

;1 action must be taken immediately

;2 critical conditions

;3 error conditions, ошибки, вызвавшие остановку демона

;4 warning conditions, с этим уровнем идут сообщения об изменяемых параметрах.

;5 normal but significant condition

;6 informational

;7 debug-level messages все сопутствующие сообщения, для отладки

[ADC] Параметры АЦП

library = /lib/liblcomp.so ;файл драйвера

device = /lib/E440 ;Файл bios используемой платы

slot = 0 ;слот подключения АЦП

Autolnit = 1 циклический 1 / 0 одиночный сбор dRate = 100.0 ;частота опроса в кадре (кГц)

SynchroType = 3    ;0 - нет синхронизации;

;1 - цифровая синхронизация старта, остальные параметры синхронизации не используются;

;2 - сбор одного кадра при цифровой синхронизации;

;3 - аналоговая синхронизация старта по выбранному каналу АЦП

;4 -программная синхронизация. В плане реализации.

SynchroSensitivity =1  ;0 - аналоговая синхронизация по уровню;

;1 - аналоговая синхронизация по переходу;

SynchroMode = 0    ;0 - по уровню «выше» или переходу «снизу-вверх»;

;1 - по уровню «ниже» или переходу «сверху-вниз»;

AdChannel = 0 ;канал, выбранный для аналоговой синхронизации;

AdPorog = 100 ;пороговое значение для аналоговой синхронизации в коде АЦП;

IrqStep = 2400 ;шаг генерации прерываний, кратен числу каналов, должен быть меньше, чем

FIFO

RChn4 = 0    ;Режим канала 4: О/1.О- дифференциальный. 1 - общая земля

RChn5 = 0     ;Режим канала 5: 0/1. О - дифференциальный. 1 - общая земля

RC’hn6 = 0    :Режим канала 6: 0/1.0- дифференциальный. 1 - общая земля

RChn7 = 0     :Режим канала 7: 0/1. О - дифференциальный. 1 - общая земля

;RChnx = х ;параметры для остальных используемых каналов включать здесь KUChnO = 0     ;индекс(0-3) в таблице коэффициентов усилений (1.4.16,64) для канала О

KUChn 1 = 0     ;индекс(0-3) в таблице коэффициентов усилений (1.4,16,64) для канала 1

KUChn2 = 0     ;индекс(0-3) в таблице коэффициентов усилений (1.4.16,64) для канала 2

КиСИпЗ = 0     ;индекс(0-3) в таблице коэффициентов усилений (1,4,16.64) для канала 3

KUChn4 = 0     ;индекс(0-3) в таблице коэффициентов усилений (1,4,16,64) для канала 4

KUChnS = 0     ;индекс(0-3) в таблице коэффициентов усилений (1,4,16,64) для канала 5

KUChn6 = 0     ;индекс(0-3) в таблице коэффициентов усилений (1,4.16.64) для канала 5

KUChn7 = 0    щндекс(О-З) в таблице коэффициентов усилений (1,4,16,64) для канала 5

;KUChnx = х щараметры для остальных используемых каналов включать здесь щробная часть отделяется точкой

;минимальное значение напряжение каналаО,перечитанное к входу

системы.

ChnRangeMaxO = 10

Максимальное значение напряжение каналаО, пересчитанное ко входу

системы

системы

системы

максимальное значение напряжение канала4, пересчитанное ко входу

системы минимальное значение напряжение канала5 , пересчитанное ко входу системы

ChnRangeMax5 - 10.0 максимальное значение напряжение каналаЗ, пересчитанное ко входу системы

ChnRangeMin6 - -10.0 минимальное значение напряжение каналаб . пересчитанное ко входу системы

ChnRangeMax6 = 10.0 минимальное значение напряжение каналаб , пересчитанное ко входу системы

ChnRangeMin7 = -10.0 минимальное значение напряжение канала7 , пересчитанное ко входу системы

ChnRangeMax7 = 10.0 минимальное значение напряжение канала7 , пересчитанное ко входу системы

;ChnRangeMinx = -х параметры для остальных используемых каналов включать здесь ;ChnRangeMaxx = х

[proc] юбработка собранных данных

prule = 0     ;0 - только запись собранных данных без обработки

[storage] параметры записи, минимальный размер файла JrqStep*Pages/2

fpath = /media/usb/ ;путь для записи файлов данных, usb для управления АЦП должна включаться первой.

fcycle = 1 ;непрерывная/однократная запись (1/0)

fflag = 1 ;выбор параметра записи (0/1), по числу отчетов на канал / по времени записи fsize = 200 ;размер записи (К точек) на канал, если fflag=O ftime = 4 длительность записи, секунды, если fflag=l

Приложение 2

Описание интерфейса управления программного обеспечения «LookALF»

Назначение

ПО «LookALF» предназначено для использования совместно с системами Flash-Recorder-2, Flash-Recorder-З всех модификаций для проведения процедуры просмотра и маркерных измерений записанных файлов с данными, которое используется для последующего подробного просмотра записанных в файл измеренных значений. ПО «LookALF» может отображать в виде графиков до 32-х величин сигналов на соответствующих входах систем.

ПО «LookALF» позволяет просматривать файлы формата ALF, а также сохранять выбранные фрагменты в текстовом формате в виде измеренных значений в столбцах.

Рисунок 2 - Основное окно программы LookALF

В зависимости от открытого в программе файла окно может выглядеть иначе, чем показано на рисунке.

Данное окно настраивается в зависимости от разрешения экрана и кол-ва включенных для отображения каналов. Отображаемые каналы и их цвета могут быть выбраны в меню «File/Параметры» смотрите рис.З

Рисунок 3 - Параметры

В меню параметры можно выбрать каналы для отображения на графике и назначить им цвета, а также выбрать номер канала для работы с курсорными измерениями.

Описание подменю File:

Открыть - предназначено для открытия файла с записанными данными.

Сохранить фрагмент как - предназначено для сохранения фрагмента выбранного между двумя курсорами в файл с возможностью записи этого фрагмента в текстовом или ALF-формате.

Показать Мин-Макс - функция программы, которая выполняет следующую процедуру: пробегает весь файл или его фрагмент, отображаемый в данный момент на экране программы, разбивает его на блоки, включающие число точек возможных для отображения на экране данного разрешения, находит в блоках максимальное и минимальное значения и отображает их на экране исходя из возможного текущего разрешения экрана, таким образом, пользователь получает возможность отобразить экстремумы всего фрагмента на текущем ограниченном разрешении экрана монитора.

Приложение 3

Схемы подключения при определении основной погрешности

Рисунок 4 - Схема подключения при определении основной приведенной погрешности измерений напряжения постоянного тока

Примечание:

Показано подключение 8-ми канальной модификации, при 4, 6, 8, 16-ти канальной, каналы либо не используются, либо дополнительно добавляются

Al - Flash-Recorder-3

А2 - В7-78

АЗ-АКИП-1120

Рисунок 5 - Схема подключения при определении основной приведенной погрешности измерений среднеквадратического значения напряжения переменного тока Примечание:

Al - Flash-Recorder-3

А2 - В7-78

А4-АКИП-3413/1

Рисунок 6 - Схема подключения оборудования при определении погрешности измерений временных интервалов

Примечание:

Выход 1 А2 последовательно подключается на входы 1-7, выход 2 соответственно подключается на свободные входы РВИ-8-84

А1 - РВИ-8-84

А2-АКИП-3413/1

18
