Система обеспечения единства измерений Республики Беларусь

БЛОКИ ДАТЧИКОВ ЭЛЕКТРОХИМИЧЕСКИЕ ФСТ-03В1 Э

Методика поверки

МРБ МП.^Г^-^сХ?

Разработчик:

Ведущий метролог НИ ОДО «ФАРМЭК»

"   В. М. Корень

«_А>________2019

Минск 2019

Настоящая методика поверки (далее - МП) распространяется на блоки датчиков электрохимические ФСТ-03В1 Э (далее-БД), ТУ BY 100162047.040-2018.

БД ФСТ-03В1 Э, в зависимости от исполнения, предназначены для непрерывного автоматического измерения концентраций кислорода, кислорода в водороде, оксида углерода, сероводорода и аммиака и передачи измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.

Область применения - промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

БД подлежит обязательной поверке в органах государственной метрологической службы при выпуске из производства, после ремонта и в процессе эксплуатации.

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал - не более 6 месяцев, применяемых в сфере законодательной метрологии Республике Беларусь.

1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

7.1

Да

Да

2 Опробование:

- проверка работоспособности

7.2

Да

Да

3 Определение метрологических характеристик в диапазоне температур от 20 °C до 25 °C:

7.3

- определение значений тока по интерфейсу (4-20) мА

7.3.1

Да

Да

- расчет абсолютной погрешности по поверочному компоненту

7.3.2

Да

Да

- расчет относительной погрешности по поверочному компоненту

7.3.3

Да

Да

4 Проверка соответствия программного обеспечения:

- проверка идентификационных данных программного обеспечения (далее - ПО)

7.4

7.4.1

Да

Да

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические характеристики и основные технические характеристики, обозначение ТИПА

7.3.1 -7.3.3

Государственный стандартный образец состава газовой смеси (далее -ГСО): 02-азот О2- водород, СО-воздух, NH3 - азот, H2S - воздух, Н2 в баллонах под давлением.

Секундомер СОС Пр-2-2, кл.З ТУ 25-1894.003-90.

Ротаметр РМ-А-0,063Г УЗ, (0-0,63) м1 2/ч, ГОСТ 13045-81.

Вентиль точной регулировки ВТР, АПИ4.463.002.

Трубка поливинилхлоридная (ПВХ), 6x15, ТУ 64-2-286-79.

Насадка - 0 30,5 мм (внутренний).

Источник питания регулируемый (0-25) В, (0-1)А. Калибратор токовой петли РЗУ-420. Основная приведенная погрешность не более ±0,1 %; ±1,0 %.

Прибор комбинированный Щ-4313, (0 - 2) А, кл. точности 0,4/0,2. Устройство отображения информации:

  • 1) Блок питания и сигнализации ФСТ-03В1 - U 230 В;

  • 2) Тестер А- интерфейса - U ±5 В ±5 %;

  • 3) Модуль калибровки - Ue ±5 В ±5 %.

5,7

Термогигрометр «Testo-625»,                     .

диапазон измерения относительной влажности от удо 95 %. диапазон измерения температуры от минус 10 °C до плюс 60 °C. Барометр-анероид БАММ-1 по ТУ 25-11.1513-79, диапазон измерения от 80 до 106 кПа, погрешность измерения ±0,2 кПа.

Примечания:

  • 1. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2. Все средства поверки должны иметь действующие клейма и (или) свидетельства о поверке, а ГСО -действующие паспорта.

3. Соотношение погрешности средства поверки и погрешности поверяемого блока датчика должно составлять не более 1:3 (в отдельных случаях 1:2,5).

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха при поверке от(20 ±5)°C;

  • - относительная влажность воздуха от 30 % до 80 %;

  • - атмосферное давление от 84 кПа до 106,7 кПа;

  • - напряжение питания (230 ±23) В или 24 В;

  • - номинальная частота (50 ±1) Гц.

Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

6 Подготовка к поверке
  • 6.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • - готовят БД к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ);

  • - проверяют наличие паспортов и сроки годности ГСО;

  • - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

  • - проводят сборку схем измерения, которые приведены в приложении А и приложении Б. Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

  • 6.2 При проведении поверки блока датчика кислород в водороде СБ (Нг) необходимо соблюдать следующие правила:

  • 1)   при подаче газовых смесей должна быть исключена возможность доступа атмосферного воздуха к сенсору кислорода. Для этого используют крепежный комплект -герметичная микрокамера со штуцером, поставляемый по умолчанию с данным типом БД;

  • 2) при замещении газа носителя, подачу ГСО №1 на БД О2 (Нг) проводят через герметичную микрокамеру не менее 1 ч. Критерии выхода на режим: БД сбрасывает флаг «Недостоверная концентрация» и на информационном табло У ОК должно отображаться значение концентрации компонента «0», а на измерителе тока (4-20) мА - значение тока, указанное в таблице 5. При необходимости производят подстройку нуля. Допускается отображение концентрации компонента, не превышающего 0,5 пределов основной погрешности БД.

  • 3) при переключении ГСО не допускают попадания атмосферного воздуха на сенсор кислорода. В противном случае производят действия правила 2.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие БД следующим требованиям:

  • - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

  • - отсутствие повреждений линий связи при проведении поверки по месту эксплуатации;

  • - соответствие маркировки требованиям РЭ.

7.2 Опробование                                                   _

БД подключают к устройству отображения концентрации (далее - УОВ^^шереа^^мя, указанное в таблице 4, фиксируют- —значение концентрации, /отображаемое информационном табло У ОК.                                    ±7/            U.

На устройстве отображения концентрации должны отображаться зна4ёния:Г..:: /7 7\'У\          ..... /■.<?//

  • - для БД оксида углерода СО, сероводорода H2S, аммиака NH3 1000 и NH3 2500 значение «0». При необходимости производят подстройку нуля. Допускается отображение концентрации, не превышающих 0,5 пределов основной погрешности БД;

  • - для БД кислорода О2 и кислорода в водороде 62 (Нг) показания концентрации могут быть равны от 18 до 23 об.д., %. БД кислород в водороде О2 (Н2) устанавливает флаг «Недостоверная концентрация» и на У ОК отображается символом (*).

7.3 Определение метрологических характеристик

Определение допускаемой погрешности в диапазоне температур эксплуатации от 20 °C до 25 °C проводят с использованием ГСО, содержащим поверочный компонент в трех точках диапазона измерений. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3. Время подачи ГСО для определяемых компонентов приведено в таблице 4. Значения тока интерфейса (4-20) мА и режимы работы БД приведены в таблице 5.

Таблица 3 - Содержание определяемого компонента

Номер ГСО

Содержание определяемого компонента, соответствующее точкам диапазона измерений и пределы допускаемых отклонений от него, %

1

10±10

2

50±10

3

90±10

Таблица 4 - Время подачи ГСО

Определяемый компонент

Время подачи ГСО, мин

Кислорода (О2), кислорода в водороде О2 (Н2), оксида углерода (СО)

2

Сероводорода (H2S)

3

Аммиака (NH3)

5

Таблица 5 - Значения тока интерфейса (4-20) мА

Значение тока

Описание режима БД

2,0± 0,1 мА

Неисправность БД

3,0 ± 0,1 мА

Ошибка настройки БД (не калиброванный БД)

4,0 ± 0,1 мА

Концентрация измеряемого компонента менее либо равна 0

(от 4,0 до 20,0) ±0,1 мА

Линейно-пропорционально концентрации от 0 до верхней границы диапазона измерений

20,0 ±0,1 мА

Концентрация измеряемого компонента равна верхней границе диапазона измерений

Более 22,0 мА

Концентрация измеряемого компонента более, чем на 15 % превышает диапазон измерений

7.3.1. Определение значений тока по интерфейсу (4-20) мА выполняют в следующем порядке:

  • 1) При проверке значений тока по интерфейсу (4-20) мА собирают схему измерения (приложение А) и газовую схему (приложение Б).

  • 2) Подсоединяют к схеме баллон с ГСО №1.

  • 3) Включают и прогревают БД на воздухе. На измерителе тока (4-20) мА должно отображаться значение тока, согласно данным таблицы 5.

На устройстве отображения концентрации должны отображаться значенця^ указанные в п.7.2.

  • 4) Открывают вентиль баллона. Вентилем точной регулировки у ГСО, равный (0,3±0,1) л/мин.

  • 5) Подсоединяют к схеме БД и через время, указанное в таблице 4 (в зависимости от подаваемого компонента), фиксируют цифровые значения, отображаемые на У ОК и (или) значения тока на измерителе (4-20) мА.

На вход БД подают ГСО в последовательности № 1-2-3 соответственно подаваемому компоненту и диапазону измерений (таблица 3) в течение времени подачи (таблица 4), при этом время контролируют секундомером.

Фиксируют установившиеся показания на У ОК и (или) значения тока на измерителе (4-20) мА при подаче каждого ГСО. При проверке по интерфейсу (4-20) мА рассчитывают измеренное значение концентрации определяемого компонента по формуле

(1ф — 4 мА) * С20 мА Сф=............................,                     (4.1)

16 мА

где 1ф - измеренное значение тока;

С 20мА - концентрация определяемого компонента, соответствующая току 20 мА.

  • 7.3.2 Расчет абсолютной погрешности БД по каждому компоненту проводят по формуле

АС = Сф-Сгсо,                      (4.2)

где Сф - значение концентрации определяемого компонента, индицируемое на УОК; Сгсо - концентрация определяемого компонента по паспорту на ГСО.

  • 7.3.3 Расчет относительной погрешности БД по каждому компоненту, для которого нормированы пределы допускаемой относительной погрешности, проводят по формуле

й = Сф-СГС°..100од                        (4.3)

С гео

где Сф - значение концентрации определяемого компонента, индицируемое на УОК; Сгсо - концентрация определяемого компонента по паспорту на ГСО.

Результаты измерений считают положительными, если пределы допускаемой погрешности БД не превышают значений, указанных в Приложении В.

7.4 Проверка идентификации программного обеспечения

Идентификационные данные программного обеспечения электрохимических блоков датчика представлены в таблице 6. Алгоритм вычисления цифрового идентификатора: CRC-16.

Таблица 6 - Идентификационные данные ПО

Тип БД

Номер версии

Цифровой идентификатор

Номер версии

Цифровой идентификатор

Отличительные особенности

ФСТ-03В1 3.yz СО

1.1

0x8ADB

2.2

0x4 Е61

ФСТ-03В1 3.yzO2

1.1

0хС460

2.2

0x6020

ФСТ-03В1 3.yzO2(H2)

1.2

0х0ЕЕ9

2.2

0хЕ68С

Возможность задания конфигурации БД

ФСТ-03В1 3.yzNH3 2500

1.1

0xF4A2

2.2

OxCFBE

Сенсор на аммиак

тип 1

ФСТ-03В1 3.yzNH3 1000

1.1

OxDElF

2.2

0x5133

технически Vt-V

■ ' ■ ■ ■                                      ; '■ ■ $

де.•.                           /,! //

ш. -»

Тип БД

Номер версии

Цифровой идентификатор

Номер версии

Цифровой идентификатор

Отличительные особенности

ФСТ-03В1 3.yzNH3 1000 (•)

1.12

0х9С4В

2.22

0хС670

Сенсор на аммиак тип 2

ФСТ-03В1 3.yzNH3 1000 (*)

1.13

0x19F9

2.23

0xDlC9

Сенсор на аммиак тип 3

ФСТ-03В1 3.yzH2S

1.1

0x9738

2.2

0x87ID

Отличительные особенности

Микропроцессор тип 1

Микропроцессор тип 2

Исходная версия

Возможность задания конфигурации БД

  • 7.4.1 Проверка идентификационных данных программного обеспечения (ПО) для БД. Проверку следует проводить в следующем порядке:

  • 1) подключить БД к устройству отображения концентрации У ОК;

  • 2) убедиться, что на информационном табло У ОК отображается номер версии ПО и цифровой идентификатор ПО.

  • 7.4.2 БД считается выдержавшим поверку, если выводимые на информационном табло УОК идентификационные данные соответствуют данным, указанным в таблице 6.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 8.2 Если по результатам поверки БД признан пригодным к применению, то на него или на эксплуатационную документацию наносят поверительное клеймо и выдают свидетельство о поверке по форме, установленной формы ТКП 8.003-2011 (приложение Г).

  • 8.3  Если по результатам поверки БД признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003-2011 (приложение Д) с указанием причин. БД к применению не допускается.

    А '. /:

Приложение А

(обязательное)

Схемы измерения тока БД с интерфейсом (4-20) мА

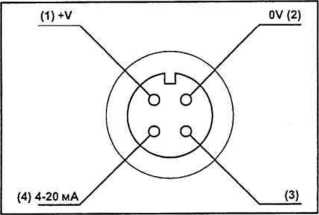

Распайка розетки Р407-04Т

ТИПА на них.

  • 1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчика;

4 - калибратор токовой петли

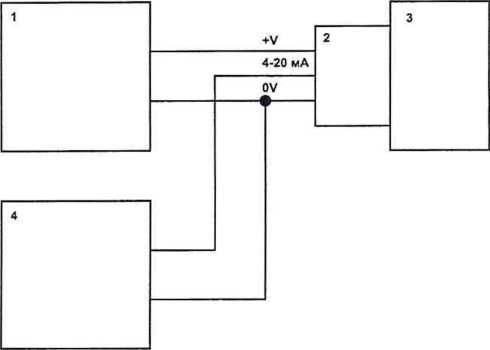

Рисунок А.1 - Схема измерения тока калибратором токовой петли

100 Ом

1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчика; 5 -миллиамперметр

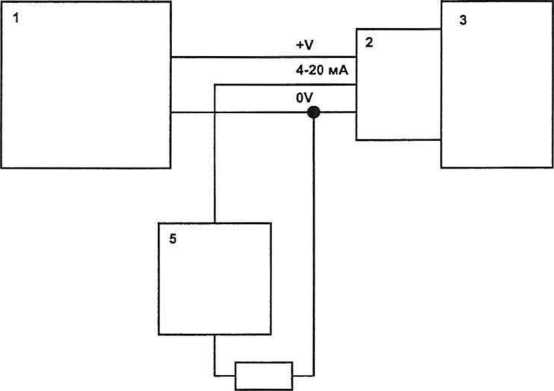

Рисунок А.2 - Схема измерения тока миллиамперметром

8

Приложение Б

(обязательное)

Схема подачи ГСО
  • 1 - баллон с ГСО;

  • 2 - вентиль точной регулировки;

  • 3 — ротаметр;

  • 4 - микрокамера;

  • 5 - проверяемый блок датчика;

  • 6 - УОК;

  • 7 - измеритель тока 4-20 мА (схема подключения согласно приложению Б).

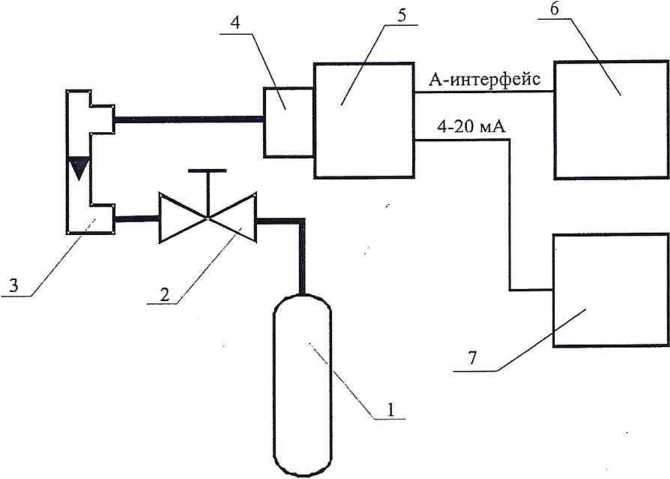

Рисунок Б.1 - Схема подачи ГСО

L_____J

1 - устройство отображения концентрации (УОК), например БИС или тестер А-интерфейса: 1.1- адаптер А-интерфейса (например, модуль калибровки), 1.2 - устройство индикации (например, ПК со специальным ПО); 2-БДФСТ-03В1

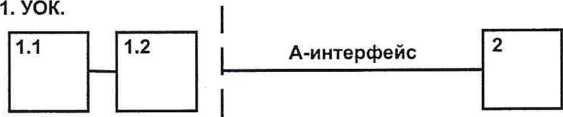

Рисунок Б.2 - Структурная схема УОК

Приложение Г

(рекомендуемое) Форма протокола поверки

наименование организации проводившей поверку

Протокол №________

Поверки____тип_________________________№______________________________

наименование средства измерений

пр ина длежащий______________________________________________________________

Г.1 Условия проведения поверки:

  • - температура окружающего воздуха

  • - относительная влажность воздуха

  • - атмосферное давление

Г.2 Применяемые средства поверки

Таблица Г.1

Наименование средств поверки, тип

Основные параметры

Заводской номер

Дата поверки

Таблица Г.2 Применяемые государственные стандартные образцы

ГСО

Компоненты, входящие в

ГСО

Содержание определяемых компонентов, объемная доля, % либо мг/м3

Пределы допускаемой абсолютной погрешности аттестации, об. доля, % либо мг/м3

номинальное

значение

допускаемое отклонение

1

2

3

Г.З Операции поверки.

Г.3.1 Внешний осмотр____________________________________________________________

Г.3.2 Опробование__________________________________________________________________

Г.3.3 Определение метрологических характеристик:

Г.3.3.1 Определение тока, абсолютной и относительной погрешностей БД по показаниям УОК и по интерфейсу (4-20) мА

Таблица Г.З

Диапазон измерений компонента

Действительное содержание компонента в ГСО, об.д., % либо мг/м3

Определение тока

Абсолютная погрешность БД

Пределы допускаемых значений А, об.д., %, либо мг/м3 (мА)

Относительная погрешность БД, 3, %

Пределы допускаемых значений 5, %

по показаниям УОК, об.д., % либо мг/м3

по

интерфейсу (4-20) мА

по показаниям УОК, об.д.,

% либо мг/м3

по интерфе йсу (4-20) мА

по показаниям УОК

по интерфейсу (4-20) мА

--------..

Г.4 Заключение о результатах поверки__

Г.5 Дата проведения поверки____________

Г.6 Подпись лица, проводившего поверку

(Фамилия, инициалы); /

с

Приложение В

(обязательное)

Метрологические и основные технические характеристики БД

Метрологические и основные технические характеристики БД должны соответствовать значениям, приведенным в таблице В.1.

Таблица В.1 - БД электрохимические ФСТ-03В1 Э

Наименование определяемого компонента

Диапазон температур при эксплуатации, °C

Диапазон измерений (показаний)

Пределы допускаемой основной погрешности при (20±5) ПС, что больше

Номинальное время Установления показаний, с

абсолютной

относитель ной

Кислород (О2) БД ФСТ-03В1 Э.о2

от минус 30

до плюс 50

ОТ 0 ДО 25,0 (от 0 до 99,9) об. д.,%

±0,5

об. д., %

-

30

Кислород (О2) БД ФСТ-03В1 3.iz

от минус 40

до плюс 50

60

Кислород в водороде О2 (Н2) БД ФСТ-03В1 Э.ог

от плюс 5

до плюс 45

от 0 до 1,0 (от 0 до 9,99)

об. д.,%

±0,05 об. д., %

±10%

30

Оксид углерода (СО)

БД ФСТ-03В1 3.oz

от минус 30

до плюс 50

от 0 до 125 (от 0 до 999) мг/м3

±5 мг/м3

±25 %

30

Оксид углерода (СО)

БД ФСТ-03В1Э.12

от минус 40

до плюс 50

60

Аммиак

ФСТ-03В1 3.12

NH3 1000

от минус 40

до плюс 50

от 0 до 625 (от 0 до 999) мг/м3

±15 мг/м3

±25 %

130

Аммиак

ФСТ-03В1 3.1Z NH3 2500

от минус 40

до плюс 50

от 0 до 1750 (от 0 до 1999) мг/м3

±75 мг/м3

±25 %

Сероводород (H2S)

БД ФСТ-03В13.12

от минус 40

до плюс 50

от 0 до 50,0 (от 0 до 99,9) мг/м3

±5 мг/м3

±25 %

90

1

Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую подготовку для работы с поверяемыми БД и используемыми эталонами.

Персонал, выполняющий поверку, должен пройти подготовку и подтвердить компетентность выполнения данного вида работ.

Перед проведением поверки поверителю необходимо ознакомиться с руководством по эксплуатации поверяемого БД.

2

Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • 4.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 4.2 При работе с чистыми газами и государственными стандартными образцами в

баллонах под давлением необходимо соблюдать «Правила устройства эксплуатации сосудов, работающих под давлением».                    .^Z          :'Z

  • 4.3 При работе с БД необходимо соблюдать требования безопасности изложенные в;‘- \\ ТИПА на них.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
