УТВЕРЖДАЮ

Заместитель директора

изводственной метрологии

/И УП «ВНИИМС»

В.Н. Иванникова

2017 г.

Газоанализаторы ProTech модели H2S, TS, H2S/TS

Методика поверки

МП 205-04-2017

Москва 2017 г.

Настоящая методика поверки распространяется на газоанализаторы ProTech модели H2S, TS, H2S/TS фирмы Galvanic Applied Sciences Inc., Канада, (далее - газоанализаторы) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1 При проведении поверки выполняют операции и используют средства поверки, указанные в таблице 1.

Таблица 1.

NN п/п

Наименование операции

Номер пункта инструкции

Наименование основных и вспомогательных средства поверки; номер документа, регламентирующего технические требования к средству; основные технические характеристики

1.

Внешний осмотр

5.1.

2.

Опробование

5.2.

3.

Определение метрологических характеристик

5.3.

  • - Государственные стандартные образцы состава газовых смесей - эталоны 2-го разряда:

№ 10538-2014 H2S в азоте,

№ 10538-2014 COS в азоте.

  • - калибратор газовых смесей модель 146i (№ 46818-11 по Госреестру);

Ротаметр РМА-063 ГУЗ, ТУ4213-002-48318935-99, диапазон измерений от 0 до 0,063 м1 2/ч, приведенная погрешность ± 2,5 %

Редукторы для чистых газов нерж, сталь (тип FMD 502-16 BCF3 фирмы GCE-DruVa, Германия или аналогичный)

Азот газообразный в баллонах под давлением особой чистоты по ГОСТ 9293-74.

Примечание - Допускается применять другие средства поверки, в т. ч. ГСО состава газовых смесей и генераторы газовых смесей других типов, метрологические характеристики которых обеспечивают приготовление поверочных газовых смесей (ПГС) с характеристиками, соответствующими приведенным в п. 4 приложения А.

  • 1.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

  • 1.3 Поверку проводят в настроенном диапазоне измерений. После изменения настраиваемого диапазона измерений применение СИ допускается к эксплуатации только после поверки для вновь настроенного диапазона.

- правила работы с токсичными веществами.

  • 2.2 Помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией, а также средствами контроля содержания вредных примесей в воздухе.

  • 3 УСЛОВИЯ ПОВЕРКИ

    • 3.1 При проведении поверки соблюдают следующие условия:

      - температура окружающего воздуха

      (20 ± 5) °C;

      - относительная влажность окружающего воздуха

      от 20 до 90%;

      - напряжение питания, В

      22о

  • 4 ПОДГОТОВКА К ПОВЕРКЕ

    • 4.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) средства поверки и поверяемые газоанализаторы подготавливают к работе в соответствии с требованиями их технической документации;

  • 2) ГСО состава газовых смесей в баллонах выдерживают в помещении, в котором проводят поверку, в течение 24 часов;

  • 3) пригодность ГСО должна быть подтверждена паспортами на них;

  • 4) включают приточно-вытяжную вентиляцию.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • 1) соответствие комплектности поверяемого газоанализатора требованиям технической документации фирмы-изготовителя;

  • 2) отсутствие повреждений газоанализатора, влияющих на его работоспособность.

  • 5.2 Опробование

Опробование газоанализатора выполняют в соответствии с Руководством по эксплуатации прибора. Сообщения о неисправности прибора должны отсутствовать.

Проверяют идентификационные данные встроенного ПО газоанализаторов.

В соответствии с разделом 4.8 Руководства по эксплуатации в главном меню ЖК экране (или выносной клавиатуры) нажимают кнопку F4 (CNFG), далее в меню CNFG нажимают кнопку Fl (Gen), в меню Gen выбирают пункт FIRM (4.8.1), проверяют номер версии встроенного ПО.

Результат проверки считается положительным, если отображаемые идентификационные данные соответствуют указанным значениям: версия встроенного ПО:                                     не ниже 020415

  • 5.3 Определение метрологических характеристик

    • 5.3.1. При использовании генератора-разбавителя прибор подключают в соответствии со схемой (рис. 1).

    • 5.3.2. Поверочные газовые смеси приведены в приложении А.

5.3.4. Диапазоны измерений (настраиваемые) и требования к пределам допускаемой основной погрешности, приведенной к верхней границе диапазона, указаны в таблице 2.

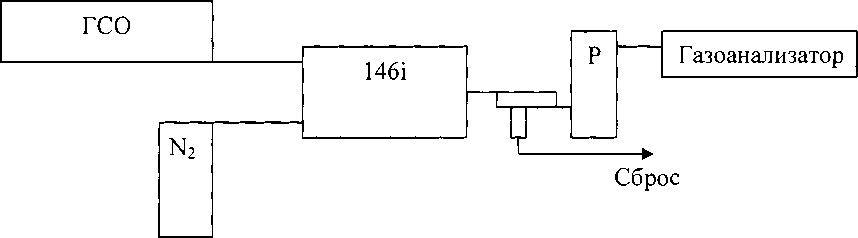

ГСО - баллон с ГСО состава газовой смеси;

N2 - баллон с азотом газообразным особо чистым;

146i - генератор газовых смесей типа 146i; Р - ротаметр (при необходимости).

Рисунок 1. Схема подачи ПГС с применением генератора газовых смесей

Таблица 2

Наименование характеристики

Значение

Диапазоны измерений объемной доли H2S / суммы серосодержащих соединений в пересчете на серу (общая сера), млн'1

От 0 до 0,20

От 0 до 0,5

От 0 до 1,0

От 0 до 5

От 0 до 10

От 0 до 20

От 0 до 50

От 0 до 100

От 0 до 250

От 0 до 500

Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона, %

±20

5.3.5 На вход газоанализатора подают соответствующие ПГС (приложение А) в последовательности № 1 - № 2 - № 3- № 2 - № 1 - № 3.

Фиксируют показания газоанализатора Си по индикации на дисплее для каждой ПГС и определяют значения приведенной погрешности измерений по формуле (2) 3

■100

max

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Результаты поверки газоанализаторов ProTech модели H2S, TS, H2S/TS оформляются протоколом произвольной формы и свидетельством о поверке установленной формы в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержденном Приказом Минпромторга РФ № 1815 от 02.07.2015 г. с указанием диапазонов измерений, для которых выполнена поверка.

  • 6.2 Знак поверки наносят на монтажную панель газоанализатора.

  • 6.3 На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

  • 6.4 После ремонта газоанализаторы подвергают поверке.

Начальник отдела ФГУП «ВНИИМС» '             С.В. Вихрова

Старший научный сотрудник

ФГУП «ВНИИМС»

Е.Г. Оленина

Приложение А (обязательное)

11оверочные газовые смеси

  • 1 Условия и порядок приготовления поверочных газовых смесей (ПГС) - в соответствии с РЭ на применяемые генераторы.

  • 2 Действительное значение объемной доли компонента и его погрешность определяют в соответствии с НД генератора газовых смесей.

  • 3 Рекомендуемые номинальные значения объемной доли определяемого компонента для ГСО состава газовых смесей (для заказа) приведены в таблице А1. Расчет приведен для калибратора газовых смесей модель модель 146i, с диапазоном коэффициента разбавления от 44 до 900.

В зависимости от характеристик используемого калибратора (генератора) газовых смесей, возможно использование ГСО с иными номинальными значениями объемной доли.

Таблица А-1 - ГСО состава газовых смесей

Модель газоанализатора РгоТес h

Состав ГСО

ГСО по гос-реест-

РУ

Номинальное значение об. доли компонента в ГСО (для заказа), млн'1, применяемых при поверке газоанализаторов в диапазоне измерений:

От 0 до 0,2

млн'1

От 0 до 0,5

млн'1

От 0 до 1,0 млн'1

От 0 до 5 млн'1

От 0 до 10 млн’1

От 0 до 20 млн'1

От 0 до 50 млн'1

От 0 до 100 млн'1

От 0 до 250 млн'1

От 0 до 500 млн'1

H2S,

H2S/T

S

H2S в

азоте

10538-

2014

50±20

475±25

5OOO+5OO

250+25,

475+25

TS,

H2S/T

S

COS в азоте.

10538-

2014

50±20

475±25

5OOO+5OO

250+25,

475+25

Примечание

С применением генератора газовых смесей разбавительного типа (модель 146i)

Без разбавле

ния

  • 4 Содержание компонентов в поверочных газовых смесях (ПГС) в зависимости от диапазона измерений газоанализатора приведены в таблице А-2.

Погрешность ПГС не должна превышать 1/3 от погрешности измерений газоанализатора в точке поверки, допускаемое отклонение действительного значения объемной доли (массовой концентрации) ПГС от номинального - не более 5 % от верхней границы поддиапазона.

Таблица А-2 - Поверочные газовые смеси

Контрольное вещество

Диапазон измерений, млн'1

Номинальное значение объемной доли компонента, млн’1

ПГС № 1

ПГС № 2

ПГС № 3

H2S/ COS

От 0 до 0,20

0,01+0,01

0,10+0,01

0,19+0,01

H2S/ cos

От 0 до 0,5

0,03+0,03

0,25±0,03

0,47+0,03

H2S/ cos

От 0 до 1,0

0,05±0,05

О,5О±О,О5

0,95+0,05

H2S/ cos

От 0 до 5

0,25+0,25

2,5±0,25

4,75±0,25

Контрольное вещество

Диапазон измерений, млн'1

Номинальное значение объемной доли компонента, млн'1

H2S/ COS

От 0 до 10

0,5±0,5

5,0±0,5

9,5±0,5

H2S/ COS

От 0 до 20

1±1

10±1

19±1

H2S/ cos

От Одо 100

5±5

50±5

95±5

H2S/ cos

От 0 до 250

12,5±12,5

125±12,5

237±13

H2S/ cos

От 0 до 500

25±25

250±25

475±25

Примечание - в качестве Г1ГС № 1 применяют азот особой чистоты по ГОСТ 9293-74.

7

1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2

  • 2.1 При проведении поверки выполняют:

  • - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

  • - правила техники безопасности при эксплуатации электроустановок;

3

где Си - измеренное значение объемной доли определяемого компонента, млн'1; Сд - действительное значение объемной доли компонента в ПГС, млн'1Стах ~ верхняя граница поддиапазона измерений газоанализатора, млн'1. 5.3.6. Полученные значения основной погрешности газоанализаторов не должны превышать значений, приведенных в таблице 2.
