МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 февраля 2020 г.

278

Москва

О внесении изменений в описание типа на мегаомметры Е6-24, Е6-24/1 и Е6-24/2

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НПФ «Радио-Сервис» от 12 декабря 2019 г. № 123, приказываю:

  • 1. Внести изменения в описание типа на мегаомметры Е6-24, Е6-24/1 и Е6-24/2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 47135-11, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель            я                                     С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1O36E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к свидетельству № 43086/1 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 278 от 07.02.2020 г.)

Мегаомметры Е6-24, Е6-24/1 и Е6-24/2 Назначение средства измерений

Мегаомметры Е6-24, Е6-24/1 и Е6-24/2, (далее - мегаомметры) предназначены для измерений сопротивления изоляции электрических цепей не находящихся под напряжением и применяются, в том числе, в области обороны и безопасности государства.

Описание средства измерений

Конструктивно мегаомметр выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Питание мегаомметров автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.

Принцип действия мегаомметров основан на мостовом методе измерения напряжения постоянного тока на выходе делителя, в одно из плеч которого подключается измеряемое сопротивление изоляции.

Мегаомметры выпускаются в трех исполнениях Е6-24, Е6-24/1 и Е6-24/2, отличающихся друг от друга значениями диапазона измерений электрического сопротивления постоянному току и значениями установки испытательного напряжения постоянного тока (таблица 1).

Внешний вид мегаомметра с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунках 1,2.

Место нанесения знака утверждения типа

Рисунок 1

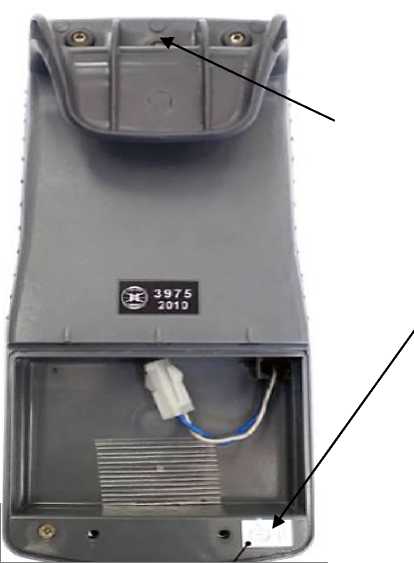

Место нанесения знака поверки

Место пломбировки

Рисунок 2

Программное обеспечение

Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность мегаомметров незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с иными погрешностями мегаомметров. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) мегаомметров предприятием-изготовителем и недоступна для потребителя.

Идентификационные данные (признаки ) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Встроенное для Е6-24

Встроенное для

Е6-24/1

Встроенное для

Е6-24/2

Идентификационное

наименование ПО

Микропрограмма

Номер версии

3.00

(идентификационный номер)

ПО

F8DBC8357676C34

05A00A25EF90CE

D8EE4CFFC9D78

Цифровой идентификатор ПО

715040B82D6932B

E489791448BBF83

49B26901067F629

7D

500

F4BO

Алгоритм вычисления

md5

цифрового идентификатора ПО

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики

Значение характеристики

Диапазон измерений электрического сопротивления постоянному току:

Е6-24 и Е6-24/2

Е6-24/1

от 0,01 МОм до

300 ГОм

от 0,01 МОм до

9,99 ГОм

Пределы      допускаемой      основной

относительной   погрешности   измерений

электрического сопротивления (d)     в

диапазонах, (%+е.м.р.):

от 0,01 до 999 МОм

±(3 + 3)

от 1,00 до 9,99 ГОм

±(3 + 3) Е6-24 и Е6-24/2

±(5 + 5) Е6-24/1

от 10,0 до 99,9 ГОм

±(5 + 5)*

от 100 до 300 ГОм

±(15 + 10)*

Пределы допускаемой основной относительной погрешности измерений классификационного напряжения (только Е6-24/2) в диапазоне от 100 до 999 В (d), (%+е.м.р.)

±(3 + 5)

Пределы допускаемой основной относительной погрешности формирования испытательного тока «1 мА» (только Е6-24/2), %

±2,5

Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в диапазоне рабочих температур, %

±0,4-5

Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления вызванной изменением относительной влажности в диапазоне рабочих условий, %

±2-5

Диапазон измерений напряжения переменного тока частотой (50±0,5) Гц, В

от 40 до 400

Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока (d), (%+е.м.р.)

±(5 + 3)

Пределы допускаемой дополнительной погрешности измерений напряжения переменного тока в диапазоне рабочих температур, %

±0,4-5

Значения установки испытательного напряжения постоянного тока, В:

Е6-24 и Е6-24/2

Е6-24/1

500; 1000; 2500

100; 250; 500; 1000

Пределы допускаемой относительной погрешности установки испытательного напряжения, %

от 0 до 15

Напряжение питания от источника постоянного тока (встроенный аккумулятор), В

от 5,2 до 7,5

Ток в измерительной цепи при коротком замыкании, мА, не более

2

Время работы от встроенного аккумулятора, ч, не менее

4

Габаритные размеры (длина х ширина х высота), мм, не более

80 х 120 х 250

Масса, кг, не более

0,8

Рабочие условия эксплуатации:

о

  • - температура окружающего воздуха, С

  • - относительная влажность при температуре воздуха 30 °С, %

от минус 30 до плюс 50 до 90

Наработка на отказ, ч, не менее

12500

Наименование параметра или характеристики

Значение характеристики

Срок службы, лет, не менее

10

Время установления показаний при измерении сопротивлений (ёмкость объекта до 0,5 мкФ и сопротивление не более 100 МОм), с, не более

30

Электрическая прочность изоляции при воздействии испытательного напряжения, кВ, не менее

7

Сопротивление изоляции, МОм, не менее

20

* - Погрешность нормируется при использовании кабеля измерительного экранированного

РЛПА.685551.001

Знак утверждения типа

наносится на лицевую панель мегаомметра графическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки мегаомметров приведен в таблице 3.

Таблица 3

Наименование

Количество

Мегаомметр Е6-24 (Е6-24/1, Е6-24/2) - по заказу

1

Руководство по эксплуатации РЛПА.411218.001РЭ

1

Блок питания БПН-А 12-0,5

1

Комплект кабелей в составе:

кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м

1

кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м

1

кабель РЛПА.685641.002 - соединительный, длиной 1,5 м

1

кабель РЛПА.685551.001 - измерительный экранированный, длиной

1,5 м*

1

Батарейный отсек РАПМ.436244.003-01

1

Зажим типа «крокодил»:

- Е6-24, Е6-24/1

1

- Е6-24/2

2

Сумка для переноски мегаомметра

1

Упаковка транспортная

1

* - поставляется при отдельном заказе

Поверка

осуществляется по разделу 6 «Поверка» руководства по эксплуатации РЛПА.411218.001РЭ, утвержденного руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 28.03.2011 г. и входящего в комплект поставки.

Основные средства поверки:

  • - прибор для испытания электрической прочности УПУ-10, предел воспроизведения испытательного напряжения до 10 кВ, кл.т. 4,0;

  • - мегаомметр Ф4101М (Регистрационный номер 4542-74), предел измерения электрического сопротивления до 200 МОм, кл.т. 2,5;

  • - мера-имитатор Р40116 (Регистрационный номер 10982-87), диапазон воспроизведения от 10 кОм до 1,0 ТОм, кл.т. 1,0;

  • - вольтметр электростатический С511 (Регистрационный номер 10194-85), диапазон измерений от 0 до 3 кВ, кл.т. 0,5;

- вольтметр электростатический С 510 ( Регистрационный номер 10194-85), диапазон измерений от 0 до 1,5 кВ, кл.т. 0,5;

- вольтметр электростатический С 508 ( Регистрационный номер 10194-85), диапазон измерений от 0 до 600 В, кл.т. 0,5;

- вольтамперметр М2015 (Регистрационный номер № 4589-74), диапазон измерений от 0,75 мА до 30 А, кл.т. 0,2;

- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и переменного тока до 1000 В.

Знак поверки наносится на корпус мегаомметра и в свидетельство о поверке в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мегаомметрам Е6-24, Е6-24/1 и Е6-24/2

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. №146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ Р 8.767-2011 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1Л0-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»

ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения в диапазоне до 1000 В в диапазоне частот от 140-2 до 2- 109 Гц»

РЛПА.411218.001 ТУ «Мегаомметры Е6-24, Е6-24/1 и Е6-24/2. Технические условия»

Изготовитель

Акционерное общество   «Научно-производственная   фирма   «Радио-Сервис»

(АО «НПФ «Радио-Сервис»)

Адрес: 426000, г. Ижевск, ул. Пушкинская, д. 268

Телефон: (3412) 43-91-44, факс: (3412) 43-92-63

E-mail: оЦ1ее@гай1о-8егу1ееДги

Web-сайт: www.radio-service.ru

Испытательный центр

Федеральное государственное бюджетное учреждение   «Главный   научный

метрологический центр» Министерства обороны Российской Федерации

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А. В. Кулешов

М. п.

« ___ » _______________ 2020 г.
