Методика поверки «ГСОЕИ Республики Узбекистан. ДЕЛИТЕЛИ НАПРЯЖЕНИЕ ВЫСОКОВОЛЬТНЫЕ» (Код не указан!)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ УЗБЕКИСТАН

Узбекистон Республикаси улчашлар бирлилигини таъминлаш давлат тизими ЮКОРИ КУЧЛАНИШ БУЛГИЧЛАРИ Киёслаш усулияти

Государственная система обеспечения единства измерений Республики Узбекистан

ДЕЛИТЕЛИ НАПРЯЖЕНИЕ ВЫСОКОВОЛЬТНЫЕ Методика поверки

System for ensuring the uniformity of measurements of Republic of Uzbekistan

HIGH VOLTAGE DIVIDER Methods of verification

Дата введения ________________

Настоящая методика поверки распространяется на делители напряжения высоковольтные по ГОСТ 22261 и устанавливает объем первичной и периодической поверок.

В соответствии с требованиями настоящего стандарта возможна делители напряжение высоковольтные (далее в тексте - ДНВ) поверка на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации, а также зарубежного производства.

Настоящий стандарт может быть использован при поверке ДНВ на месте эксплуатации, а также при проведении испытаний, аттестации и калибровки ДНВ, применяемых для масштабного преобразования напряжение переменного и постоянного тока.

Настоящий стандарт предназначен для органов государственной метрологической службы и метрологических служб юридических лиц, аккредитованных в установленном порядке, осуществляющих метрологический контроль средств измерений, применяемых в сфере распространения государственного метрологического контроля и надзора. Стандарт также может быть использован службами юридических лиц, осуществляющими метрологическую деятельность.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности.

Издание официальное

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.007.3-75 Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности

ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

ГОСТ 22261-94 Средства измерение электрических и магнитных величин. Общие технические условия

O‘z DSt 8.003:2005 Государственная система обеспечения единства измерений Республики Узбекистан. Поверка средств измерений. Основные положения

O‘z DSt 8.008:2000 Государственная система обеспечения единства измерений Республики Узбекистан. Клейма поверительные и калибровочные. Правила изготовления, применения, хранения и гашения

O‘z DSt 8.010.2:2003 Государственная система обеспечения единства измерений Республики Узбекистан. Метрология. Термины и определения. Часть 2. Средства измерений и их параметры

O‘z DSt 8.010.3:2004 Государственная система обеспечения единства измерений Республики Узбекистан. Метрология. Термины и определения. Часть 3. Метрологическая служба

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (и классификаторов) на территории Узбекистана по соответствующему указателю стандартов (классификаторов), составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дан ссылка на него, применятся в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины с соответствующими определениями по O‘z 8.010.2 и O‘z DSt 8.010.3.

• 4.1 При проведении всех видов поверки выполняют операции, указанные в таблице 1.

Т а б л и ц а 1 - Операции, выполняемые при проведении поверки

• 4.2 При несоответствии характеристик поверяемых ДНВ установленным требованиям по любому из пунктов таблицы 1, их к дальнейшей поверке не допускают и последующие операции не проводят.

• 5.1 При проведении поверки ДНВ должны применяться средства поверки, указанные в таблице 2.

Т а б л и ц а 2 - Образцовые и вспомогательные средства измерений, применяемые при поверке

Примечание - Допускается применять другие средства поверки, метрологические и технические характеристики которых соответствуют характеристикам средств, приведенных в таблице 2.

• 5.2 Все средства поверки должны быть исправны и поверены в установленном порядке.

• 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3 и ГОСТ 22261, а также «Правила техники безопасности при эксплуатации электроустановок потребителей» [2], «Правила технической эксплуатации электроустановок потребителей» [3], и требования безопасности, изложенные в руководствах по эксплуатации на средства поверки и поверяемые измерительные ДНВ.

• 6.2 Образцовые средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.007.3 и ГОСТ 22261.

К поверке ДНВ допускаются лица, имеющие допуск к работе на электроустановках с рабочим напряжением выше 1000 V, прошедшие специальную подготовку в соответствии с требованием РД Уз 51-008 [4] и аттестованные в качестве поверителей средств измерений в соответствии с требованиями O‘z RH 51120 [5].

• 8.1 Условия поверки ДНВ должны соответствовать условиям эксплуатации, приведенным в технической документации ДНВ, но не выходить за нормированные условия применения средств поверки.

• 8.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды:

  • a) при поверке ДНВ классов точности 0,1........................(23 ± 0,5) °С;

  • b) при поверке ДНВ классов точности 0,2 и 0,5...................(23 ± 5) °С;

  • c) при поверке ДНВ классов точности 1 и менее точные.....(23 ± 10) °С;

  • - атмосферное давление...................................................(85 - 105) кРа;

  • - относительная влажность воздуха..........................................(5 - 80) %;

  • - параметры сети электропитания.....................................по ГОСТ 32144.

• 8.3 Перед проведением поверки ДНВ выдерживают на месте поверки не менее четырех часов.

• 8.4 Средства поверки подготавливают к работе согласно указаниям, приведенным в эксплуатационной документации на них.

• 8.5 ДНВ предъявляют на поверку с сертификатом предыдущей поверки (если он выдавался).

Примечание — В обоснованных случаях атмосферные условия при поверке могут быть отличными от указанных в 8.2, если при этом не нарушены условия применения используемой аппаратуры и требования безопасности.

• 9.1 Перед выполнением поверки необходимо провести инструктаж персонала, участвующего в поверке, и его ознакомление со структурой и работой средств поверки и поверяемого ДНВ по их эксплуатационной документации.

• 9.2  Перед проведением поверки следует выполнить следующие подготовительные работы:

- проверить наличие и работоспособность основных и вспомогательных средств поверки;

• -  проверить наличие действующих сертификатов поверки (аттестации), оттисков поверительных клейм и целостность защитных пломб средств поверки;

• -  подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного включения;

• -  проверить наличие заземления всех составных частей схемы поверки.

• 10 Проведение поверки

  • 10.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие ДНВ следующим требованиям:

• - первичной и вторичной контактные зажимы должны быть исправны и снабжены маркировкой;

• - отдельные части ДНВ должны быть прочно закреплены;

• - болт для заземления, если он предусмотрен конструкцией, должен иметь обозначение в соответствии с требованиями ГОСТ 21130;

• - корпус ДНВ не должен иметь дефектов, приводящих к утечке заполняющей его жидкой или газовой изоляционной среды;

• - короткозамыкатель, если он предусмотрен конструкцией, должен быть исправен;

• - на табличке ДНВ должны быть четко указаны его паспортные данные.

Если при внешнем осмотре обнаружены дефекты по приведенному перечню, то ДНВ к дальнейшим операциям поверки не допускается.

• 10.2 Испытание прочности изоляции первичных цепей

Изоляция каждого ДНВ перед проведением первичной поверки должна быть подвергнута испытанием напряжением промышленной частоты 50 Hz между высокопотенциальным выводом и зажимом заземления в течение 5 min значением в соответствии номинальное первичное напряжение ДНВ 1,5 и^днв

Испытание считается успешным, если не произошло полного пробоя или перекрытия изоляции ДНВ.

Образцы ПВЕ, не прошедшие испытания, бракуются и к дальнейшему использованию не допускаются.

• 10.2 Проверка электрического сопротивления изоляции

Электрическое сопротивление изоляции проверяют у ДНВ, предназначенных для работы в цепях с напряжением более 30 V.

Порядок проверки электрического сопротивления изоляции - по ГОСТ 22261.

Электрическое сопротивление изоляции проверяют между:

• - замкнутыми всеми выводами, к которым должны быть присоединены заземляемые части ДНВ;

При отсутствии в конструкции ДНВ заземляемых элементов в нормативных или эксплуатационных документах на ДНВ конкретных типов должны быть указаны металлические части, которые при проверке электрического сопротивления изоляции должны быть присоединены к замкнутым накоротко вторичным контактам.

Электрическое сопротивление изоляции проверяют мегаомметром с рабочим напряжением:

• - 2500 V для первичных обмоток ДНВ классов напряжения 1 kV и более;

• - 1000 V для вторичных обмоток ДНВ всех классов напряжения и первичных обмоток ДНВ с классом напряжения менее 1 kV.

Значения электрического сопротивления изоляции должны быть не менее значений, указанных в ГОСТ 22261.

• 10.3 Проверка функционирования

10.3.1Проверка функционирования выполняется подачей номинального первичного напряжения на вход ДНВ при подключении к выходу ДНВ вольтметра класса точности не хуже 0,1 % и пределом измерения 120 V. Показания вольтметра должны соответствовать номинальному значению вторичного напряжения.

Результат проверки считается положительным, если выполняются функции масштабного преобразования высокого напряжения.

10.3.2 С помощью Е7-8 измеряется фактическая значение емкости, индуктивности или активное сопротивление ДНВ высоковльтное и низковольтное стороны. Измерение ДНВ проводятся при частотой 1000 Hz.

• 10.3.3 С помощью измерителя сопротивление постоянного тока Щ31 измеряется сопртивление ДНВ только постоянного тока, высоковльтное и низковольтное стороны.

Полученные значение оформляется в сертификате о поверки.

• 6.5 Определение основной погрешности

При поверке ДНВ определяются следующие метрологические характеристики:

- основная относительная погрешность по напряжению Д.

• 6.5.1 Определение основной погрешности напряжения Д и основной абсолютной погрешности методом сличения с эталонным трансформатором с помощью вольтметра в следующей последовательности.

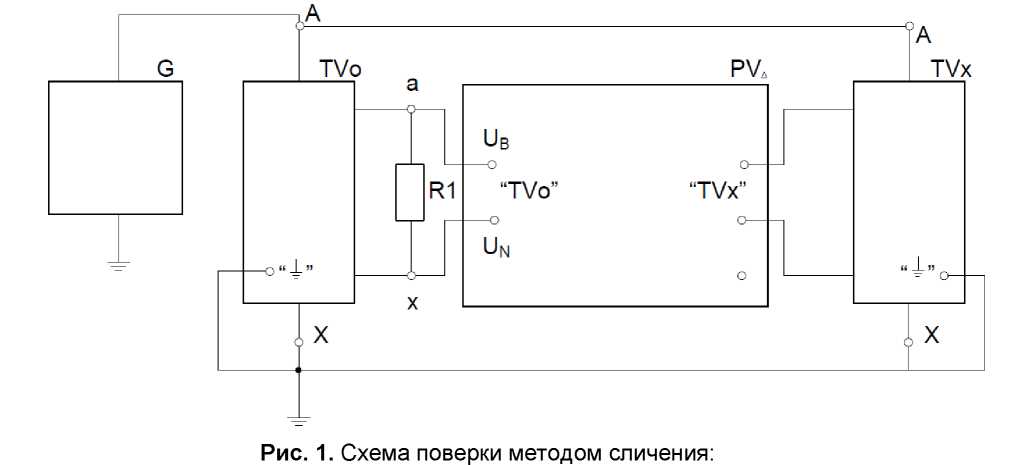

• 6.5.1.1 Для проведения измерений собирают схему согласно рис. 1. Эталонный трансформатор TVo подключают к вольтметру проводниками сопротивлением не более 0,015 Q.



G — источник высокого напряжения; TVo — эталонный трансформатор;

R1 — нагрузочное устройство; РОД — вольтметра; TVx — ДНВ

• 6.5.1.2 Включают источник высокого напряжения, устанавливают на его выходе значения первичного напряжения U1 , составляющие 1, 5, 20 40, 80, 100 и 120 % от номинального. Напряжение контролируют по показаниям вольтметра, которое должно быть равно

UB = Ul/Кном,                                    (1)

где Кном — номинальный коэффициент трансформации эталонного трансформатора.

• 6.5.1.3 Контроль частоты и коэффициента искажений формы напряжения осуществляют по показаниям прибора сравнения или иных средств измерения.

• 6.5.1.4 Погрешности Д определяются по показаниям вольтметра для каждого из значений напряжения U1 и при сопротивлении нагрузки ДНВ, равном 100 kQ.

11.1 Результаты поверки заносят в протокол поверки, рекомендуемая форма которого приведена в приложении D настоящего стандарта.

• 11.2 Если ДНВ по результатам поверки признан пригодным к применению, то на ДНВ и (или) паспорт наносится оттиск поверительного клейма по O‘z DSt 8.008.

При необходимости устанавливается пломба с оттиском поверительного клейма, исключающая возможность несанкционированного доступа к внутренним элементам и соединениям ДНВ тока.

Положительные результаты поверки удостоверяют сертификатом поверки. Форма сертификата о поверке оформляется в соответствии с O‘z DSt 8.003.

• 11.3 Если ДНВ по результатам поверки признан непригодным к применению, то оттиск поверительного клейма гасится, сертификат поверки аннулируется, выписывается извещение о непригодности с указанием причин и делается соответствующая запись в эксплуатационной документации поверяемого ДНВ. Форма извещения о непригодности оформляется в соответствии с O‘z DSt 8.003.

(рекомендуемое)

Форма протокола поверки делителя

Протокол поверки делителя №________

Типа ___________________, класс точности _________________

Заводской №______________________ Год выпуска______________________________

Предприятие-изготовитель___________________________________________________

Номинальное первичное напряжение__________________________________________

Номинальное вторичное напряжение __________________________________________

Номинальная нагрузка ______________________________________________________

Номинальная частота (диапазон)______________________________________________

Принадлежит ______________________________________________________________

наименование организации, представившей делителя на поверку

Образцовое средство измерений: ________________________________________, №_______________________________ Дата предыдущей поверки ___________________________________________________

Условия поверки:

Параметры окружающего воздуха: температура _____ °С, влажность ________ %.

Атмосферное давление ________ kPa.

Параметры сети электропитания: напряжение ________ V, частота _________ Hz.

Результаты поверки:

1) Результат внешнего осмотра ______________________________________________

соответствует, не соответствует

2) Результат поверки сопротивления и прочности изоляции _______________________

соответствует, не соответствует

3) Результат измерение собственное емкости, индуктивности и сопротивление:

4) Результаты определения погрешностей

Заключение_______________________________________________________________

годен, не годен

Поверку провел _________________ __________________________________

подпись                            инициалы, фамилия поверителя

Дата поверки _____________________________________________________________
