Руководство по эксплуатации «Дымомер оптический ДО-1» (УИЖВ.41 33 16 001 ТО)

ОКП -14 3717 8000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ по эксплуатации

УИЖВ.41 33 10 00! ТО

0808.00 00.000 ТО

В связи с постоянным совершенствованием конструкции возможны непринципиальные расхождения между практическим исполнением дымомера, иллюстрациями и текстом, приведенным в данном техническом описании и инструкции .по эксплуатации.

• 1. ВВЕДЕНИЕ

Техническое описание и инструкция по эксплуатации предназначены для изучения устройства, порядка работы, рекомендаций по техническому обслуживанию дымомера оптического ДО-1 (далее — дымомер).

Прежде чем пользоваться дымомером, необходимо проверить его комплектность, ознакомиться с устройством и внимательно изучить порядок работы по техническому описанию и инструкции по эксплуатации.

При эксплуатации дымомера необходимо строго соблюдать соответствие заводских номеров дымомера и измерителя дыма, указанных в паспорте, так как их раскомплектование требует дополнительной регулировки в условиях завода-изготовителя.

• 2. НАЗНАЧЕНИЕ

Дымомер предназначен для экспресс-контроля дымности отработавших газов находящихся в эксплуатации автомобилей и других транспортных средств с дизельными двигателями.

• 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 3.1. Предел допускаемых значений основной приведенной погрешности — ±2% от верхнего значения диапазона измерения.

  • 3.2. Диапазон измерения по непрозрачности (дымности) — от 0 до 100%.

  • 3.3. Коэффициент пропускания контрольного светофильтра — 0,74 ±0,05.

  • 3.4. Эффективная длина просвечивания — 0,43 м.

  • 3.5. Питание дымомера (в зависимости от исполнения):

от сети переменного тока напряжением (220±22) и постоянного тока (12—) В (исполнение 220/12);

от сети переменного тока напряжением (220 ¹ 22) и постоянного тока (24±2.4) В (исполнение 220/24).

• 3.6. Расстояние между детектором оптическим и измерителем дыма — до 4.0 м.

• 3.7. Габаритные размеры:

детектора оптического — (555x310x255) мм; измерителя дыма — (200X190X150) мм.

• 3.8. Масса:

детектора оптического — 3,2 кг; измерителя дыма — 2,1 кг.

Детектор оптический

Измеритель дыма 220'12

Измеритель дыма 220/24

Кабель соединительный

Кабель сетевой на 220 В

Кабель сетевой на 12 и 24 В

Ручка

Удлинитель

Розетка РШ-Ц-20-0 01 -10/220

Розетка 47К

Вставка плавкая ВП!-1-1,0 Л

Футляр

Паспорт

Техническое описание и инструкция по эксплуатации

11абор образцовых светофильтров ПК 0808.600 (состоит из 3-х светофильтров) *

5. устройство и принцип работы дымомера

• 5.1. Общий вид дымомера представлен на рис. 1.

Дымомер состоит из двух блоков: оптического детектора (ОД) 6 и измерителя дыма (ИД) 1.

Электрическое соединение блоков прибора показано на рис. 2.

ОД и ИД соединяются между собой с помощью кабеля 8 (рис. 1).

Подключение ИД к сети переменного тока (напряжением 220 В частотой 50 Гп) или сети постоянного тока (напряжение 12 или 24 В) проводится с помощью кабелей 2 и 3 (рис. 3) соответственно.

ОД 6 (рис. 1) представляет собой патрубок с прямоугольным сечением в рабочей зоне. Патрубок выполнен в виде литого корпуса, с противоположных торцевых сторон которого на одной оптической оси расположены узел излучателя 5 и узел приемника 3 с их оптическими элементами.

• 5.2. Принцип работы дымомера основан на методе просвечивания отработавших газов дизельного двигателя. Измерение дымности проводится сравнительным методом по эталонному уровню

* Наставляется по спецзаказу для организаций, осуществляющих поверку дымомера.

дымности, который определяется коэффициентом пропускания светофильтра.

В качестве источника света используется индикатор единичны!! ЛЛ307 КМ с длиной волны Л = 675±5 нм (рис. 4). Свет от источника 9 формируется конденсором 10 в параллельный пучок, проходит через поток отработавших газов, попадает на линзу 15, которая собирает прошедший поток на фотоприемник 16. В качестве фотопрпемника используется фотодиод ФД263-01.У1.1.

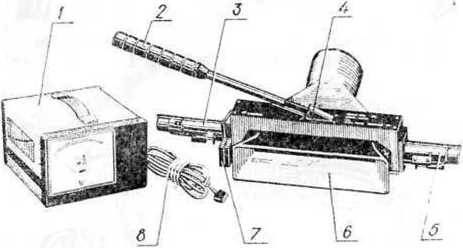

ОБ1ЦИИ ВИД ДЫМОМЕРА

• 1 — измеритель дыма;

• 2 — ручка;

• 3 — узел приемника;

• 4 — кронштейн;

• 5 — узел излучателя;

(5 детектор оптический;

• 7   оправа;

• 8 — кабель соединительный.

Рис. 1

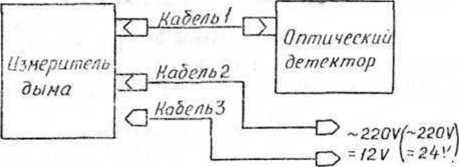

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИИ ДЫМОМЕРА

/?/

Рис. 2

КАБЕЛИ

Кабель соединительный I

Кабель сетевой 2

Кабель сетевой 3

Рис. 3

• 9 — индикатор единичный АЛ307КМ

• 10 — конденсор;

• 11 — стекло защитное;

• 12 — диафрагма;

• 13   заслонка;

• 14 - светофильтр;

• 15   линза;

• 16  фитодиод ФД263-01.У1.1

Р и с. 4

По ходу луча, перед линзой, устанавливают контрольный светофильтр 14 с коэффициентом пропускания 0,74±0,05, который служит для контроля работы дымомера. Для защиты оптических элементов детектора устанавливают защитные стекла 11.

Схема электрическая принципиальная ОД представлена на рис. 5.

ОД служит для преобразования изменения светового потока, проходящего через отработавшие газы, в электрические сигналы, а также для аэродинамического формирования потока отработавших газов с целью обеспечения постоянства фотометрической базы и эффективной защиты оптики.

• 5.3. Назначение ИД:

пересчет электрического сигнала п приведение показаний индикатора ДЫМНОСТЬ % к стандартной фотометрической базе, равной 0,43 м;

индикация температуры отработавших газов при достижении ими величины свыше 70° С.

Значение непрозрачности снимается по линейной шкале 17 (рис. 7) в процентах.

Для получения величины непрозрачности в абсолютных значениях ослабления света от 0 до оо м ¹ используется формула:

^|ч I. ^1п(^!    1(Х))’

где К — коэффициент ослабления, м"¹;

N — показания линейной шкалы, %;

L — фотометрическая база, эффективная, равная 0.43 м, или график, приведенный в приложении 2.

• 5.4. ИД состоит из преобразователя сигнала и источника питания ±20 В.

Электрическая схема соединений ПД представлена па рис. G. Элементы схемы приведены в приложении I (табл. 1).

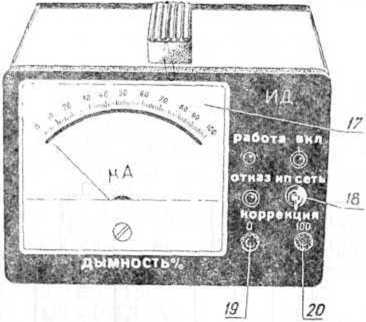

На передней панели ПД (рис. 7) находятся: тумблер S1—СЕТЬ— 18;

светодиоды: VD2— ВКЛ.: VD1 —ОТКАЗ 11П; VD3- РАБОТА; индикатор РА1—ДЫМНОСТЬ % — 17;

ручка резистора R1—КОРРЕКЦИЯ 0—19; ручка резистора R2 — КОРРЕКЦИЯ. 100 — 20.

На задней панели ИД (рис. 8) расположены: разъем XI—СЕТЬ—21;

разъем ХЗ—ДЕТЕКТОР для подключения к ОД — 22; вставка плавкая 1А — 23.

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ДЕТЕКТОРА ОПТИЧЕСКОГО

Д1 — фотодиод ФД263-01.У1.1;

Д2—индикатор единичный АЛ307КМ; В1 — термопара:

ХТ1 — колодка:

X1 — розетка РГ1 И-1 -3.

C.XI.MX ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ИЗМЕРИТЕЛЯ ДЫМА

Р и с.

4*3             «с

• 17 — индикатор ДЫМНОСТЬ %;

• 18 —тумблер СЕТЬ:

• 19 —ручка коррекции 0:

• 20 — ручка коррекции 100.

Рис. 7

ИЗМЕРИТЕЛЬ ДЫМА (ИСПОЛНЕНИЕ 220/12). ВИД СЗАДИ

• 21 - разъем для подключения к сети.

• 22   разъем для подключения к детектору оптическому;

• 23 — вставка плавкая.

• 5.5. Схема электрическая принципиальная преобразователя сигнала приведена на рис. 9. Преобразователь сигнала включает в себя следующие функциональные части:

предварительный усилитель сигнала непрозрачности (микросхема DA3):

схему пересчета фотометрической базы на микросхемах DA4, DA6;

пиковый детектор (микросхема DA8);

преобразователь напряжение — ток (микросхема DA9); схему индикации температуры (микросхемы DA5, DA7); стабилизаторы напряжения (микросхемы DAI, DA2); источник тока питания светодиода (стабилитрон VD1);

Через разъем XI входная информация по непрозрачности и температуре поступает из ОД. Сигнал по непрозрачности усиливается микросхемой DA3 и приводится к базе по ГОСТ 17.2.2.01-84 микросхемами DA4. DA6, детектируется пиковым детектором, служащим для регистрации кратковременных флюктаций выбросов отработавших газов, на микросхеме DA8 и усиливается по ток)’ микросхемой 1)А9. Резистор R7 служит для подбора коэффициента усиления предварительного усилителя непрозрачности. Резистор R23 служит для ограничения тока выхода микросхемы DA8, который пропорционален сигналу непрозрачности ОД и поступает на индикатор РА1—ДЫМНОСТЬ %. расположенный на передней панели ИД.

Сигнал температуры усиливается микросхемой DA5 и при достижении на ее выходе величины напряжения, заданного резистором R19. микросхема DA7 вырабатывает информационный сигнал разрешения измерения (сигнал низкого уровня напряжения), включающего светодиод VD3—РАБОТА, который расположен па передней панели ИД. Элементы схемы приведены в приложении (табл. 2).

• 5.6. Схемы электрические принципиальные источников питания с входными напряжениями 220/12 и 220/24 аналогичны и приведены на рис. 10 и 11.

Источник питания состоит из:

выпрямителя VD1;

входного стабилизатора напряжения (микросхема DA1 и транзистор VT1. установленный вне платы А1);

устройства защиты от превышения выходного напряжения входного стабилизатора (микросхема DA2);

преобразователя напряжения (транзисторы VT1 ... VT5, трансформатор Т1. установленные на плате А1);

стабилитрона ограничительного VD2.

Напряжение питающей сети переменного тока через гасящую цепочку элементов С1 ... С7, L1. а постоянного тока — непосредственно с контактов 17...20 разъема XI поступает на выпрямитель VDI, с выхода которого выпрямленное напряжение поступает на вход входного стабилизатора напряжения, собранного па элементах R2. С9, СЮ. СИ. DAI, VT1, VD3. На выходе стабилизатора устанавливается стабильное напряжение 6V, оно является питающим для преобразователя напряжения, собранного по схеме генератора Роэра на элементах R5... R12, С14. С15, VD4. VD5, VD14, VT2, VT5. с выхода которого после выпрямления на диодах VD6... VD13 и фильтрации конденсаторами С11, С12, CI4, С15 вырабатываются два напряжения величиной 20 V.

Устройство защиты сравнивает напряжение на выходе входного стабилизатора напряжения и на выходе схемы управления стабилизатором (вывод 2 микросхемы DA1). В случае выхода из строя входного стабилизатора напряжения, т. е. превышения выходного напряжения величины 6V, устройство защиты отключает преобразователь напряжения сигналом низкого уровня с вывода 9 микросхемы DA2 и на базу транзистора VT1, находящегося на плате А1, включает светодиод VD1 - ОТКАЗ ИП— на передней панели ПД.

Стабилитрон \ D2 устраняет выбросы питающего напряжения. Элементы схем приведены в приложении (табл. 3, !).

С. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При работе с дымомером необходимо соблюдать следующие м еры предосторожности:

• 6.1. Включать ИД в сеть только при закрытых крышках.

• 6.2. Замену вставки плавкой и чистку оптических деталей производить после отключения ПД от сети.

• 6.3. Не закрывать вентиляционные отверстия ИД.

• 6.4. Не устанавливать прибор в местах с затрудненной вентиляцией и вблизи отопительных приборов.

• 6.5. Техническое обслуживание проводить после отключения 11Д от сети 220 В.

• 6.6. Заземление 11Д обеспечивается непосредственно конструкцией блока (используется трехштырьковая вилка).

". ПОДГОТОВКА к РАБОТЕ И ПОРЯДОК РАБОТЫ

Измерения необходимо проводить в следующей последовательности:

• 7.1. Подготовить дымомер к работе, для чего соединить между собой ОД и ИД с помощью кабеля 1 (рис. 3) через разъем 22 на ПД (рис. 8) и разъем, расположенный на ОД со стороны приемника.

• 7.2. Подключить ИД через разъем 21 (рис. 8) посредством кабеля 2 (рис. 3) к сети переменного тока или кабеля 3 -к сети постоянного тока.

• 7.3. Включить тумблер 18 -СЕТЬ (рис. 7), расположенный на передней панели 11Д. При этом должна загореться индикация ВКЛ. Прогреть дымомер в течение 3 минут. На индикаторе 17 ДЫМНОСТЬ % (рис. 7) стрелка должна установиться около значения 0. В случае несоответствия показаний их следует откорректировать е помощью ручки коррекции 19 (рис. 7).

При полном перекрывании светового потока индикатор ДЫМНОСТЬ % должен показать величину 100. Для проверки правильности показаний необходимо ввести в оптическую зону заслонку 13 (рис. 4), расположенную в оправе 7 (рис. 12). Для этого потянуть за ручку оправы по стрелке (рис. 12) до появления цифры 2 и характерного щелчка. Индикатор ДЫМНОСТЬ % должен показать величину 100.

В случае несоответствия показаний необходимо откорректировать их с помощью ручки коррекции 20 (рис. 7).

При невозможности установки на индикаторе ДЫМНОСТЬ ^Г-Д значений 0 и 100 при питании дымомера от сети переменного тока перевернуть вилку питания в розетке на 180°.

• 7.4. Провести калибровку дымомера, для чего в оптический канал детектора ввести контрольный светофильтр 14 (рис. 4), установленный в оправе 7 (рис. 12). Для введения светофильтра в зону необходимо переместить оправу (опустить ее вниз до появления цифры 1 и характерного щелчка).

Индикатор ДЫМНОСТЬ % Должен показать величину дымности отработавших газов No в процентах с отклонениями ±2% ог верхнего значения диапазона измерения. Величина дымности должна соответствовать коэффициенту поглощения контрольного светофильтра, указанному в паспорте (раздел 5, табл. 3).

• 7.5. Вывести светофильтр из оптического канала в исходно? положение, для чего опустить оправу вниз до упора.

Дымомер готов к проведению измерений.

• 7.6. Подсоединить к ОД ручку 2 (рис. 1).

Для этого необходимо нажать на защелку, расположенную ит ручке, и ввести ручку в кронштейн детектора 4 (рис. 1) до спора, затем отпустить защелку. При необходимости удлинить ручку с и ом ощью удл и и ител я.

• 7.7. Измерения следует проводить после загорания индикатора РАБОТА (рис. 7), указывающего на то. что температура отработавших газов превысила величину 70° С.

• 7.8. Измерения проводить на режиме свободного ускорения при десятикратном повторении цикла частоты вращения вала дизеля от минимальной до максимальной (быстрым, во плавным

ДЕТЕКТОР ОПТИЧЕСКИЙ УЗЕЛ ПРИЕМНИКА (ИЗЛУЧАТЕЛЯ)

Мсс/?\                                                     .

• 24 — ползун:

• 25 — кронштейн:

• 26 — оправа конденсора;

• 27 — винт;

• 28 —стакан приемника (излучателя);

• 29 — планка;

• 30 — винт:

• 31 — винт стопорный.

32—выступ ползуна,

33. 31 — винты.

35 крышка.

Рис. 12

нажатием педали подачи топлива до упора с интервалом не более 15 с). Замер производить при последних четырех циклах но максимальному' отклонению стрелки индикатора ДЫМНОСТЬ %.

За результат измерения дымности следует принимать среднее арифметическое значение по четырем циклам. Измерения считать точными, если разность в показаниях дымности последних четырех циклов не превышает шесть единиц измерения по шкале индикатора ДЫМНОСТЬ %.

• 7.9. Измерения могут проводиться и па режиме максимальной частоты вращения вала.

Эти измерения следует проводить при стабилизации показаний индикатора ДЫМНОСТЬ % (размах колебаний стрелки индикатора нс должен превышать шесть единиц измерения по шкале индикатора) не позднее, чем через 60 с после проведения измерении по и. 7.8.

За результат измерения следует принимать среднее арифметическое крайних значений диапазона допустимых колебаний.

• 8. ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица 2

• 9. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПОВГРКЕ

Настоящие методические указания распространяются па дымо-мер, предназначенный для экспресс-коптроля дымности отработавших газов автомобилей с дизелями, и устанавливают методы и средства их обязательной государственной поверки.

Периодичность поверки — 12 месяцев.

• 9.1. Операции и средства поверки.

При проведении поверки выполнять операции и применять сродства поверки, укачанные в таблице 3.

• 9.2. Условия поверки.

Поверке дымомера производить при нормальных еслог.иях по ГОСТ 8.395-80.

• 9.3. Проведение поверки.

Перед проведением поверки выдержать дымомер в нормальных условиях нс менее 6 часов.

• 9.3.1. Внешний осмотр.

При проведении внешнего осмотра установить соответствие дымомера следующим требованиям:

отсутствие видимых нарушений покрытий ИД и ОД, неисправностей узлов, элементов и органов управления, влияющих на работоспособность;

заземление дымомера (обеспечивается непосредственно конструкцией блока, используется трехштырьковая вилка).

С оптических деталей, при необходимости, удалить пыль с помощью сухой фланелевой салфетки. При удалении жировых пятен и других загрязнений салфетку или тампон из ваты перед чисткой следует смачивать спиртом или эфиром.

Чистку оптических деталей проводить в соответствии с разделом 8.

• 9.3.2. Опробование.

Подготовить дымомер к работе в соответствии с разделом 7. После 30 минут выдержки дымомера во включенном состоянии провести его калибровку.

• 9.3.3. Определение метрологических параметров.

9.3 3.1. Опенка нестабильности показаний.

Определение нестабильности показаний индикатора ДЫМНОСТЬ Ч, проводить по изменению показаний в нулевой точке шкалы. Для этого необходимо не менее пяти раз перекрыть оптический канал путем ввода заслонки. Каждый раз, выводя заслонку из оптического капала, снимать отклонения показаний в нулевой точке. В течение 5 минут смещение стрелки не должно превышать 0,5 деления шкалы.

• 9.3.3.2. Определение основной приведенной погрешности.

Определение основной приведенной погрешности следует про-

ПЕРЕЧЕНЬ ОПЕРАЦИЙ И СРЕДСТВ ПОВЕРКИ

водить в следующих интервалах шкалы измерения: 25... 35; 45 ... 55; 65 ... 75.

Для определения погрешности используется набор образцовых светофильтров 11К0808.600, аттестованных с погрешностью ±0,5%.

Для определения погрешности необходимо заменить оправу с контрольным светофильтром на оправу с образцовым светофильтром. для чего отвернуть два верхних винта 34 (рис. 12), извлечь оправу с контрольным светофильтром и поочередно менять в пей образцовые светофильтры.

Затем убедиться, что при полном перекрывании светового потока индикатор ДЫМНОСТЬ % показывает величину дымности 100. Для этого потянуть за ручку оправы до появления цифры 2 и характерного щелчка. Индикатор ДЫМНОСТЬ % должен показать величину 100.

В случае несоответствия показаний откорректировать их с помощью ручки коррекции 20 (рис. 7).

С каждым из образцовых светофильтров следует провести но десять измерений.

Основную приведенную погрешность определять по формуле:

100%;

N — среднее значение показаний индикатора;

где т — коэффициент пропускания соответствующего образцового светофильтра;

Nmix—максимальный предел измерения (100).

Результаты поверки считаются удовлетворительными, если основная приведенная погрешность дымомера, определяемая для каждого из трех образцовых светофильтров, не превышает ±2%.

Положительные результаты поверки оформляются записью в паспорте и клеймением прибора в местах, исключающих свободный доступ вовнутрь.

При отрицательных результатах поверителем гасится в паспорте запись о предыдущей поверке и аннулируется оттиск поверочного клейма на приборе.

9.4. Аттестация контрольного светофильтра.

Контрольный светофильтр предназначен для периодического контроля работоспособности дымомера в процессе эксплуатации и входит в его состав.

Аттестация контрольного светофильтра совмещается с поверками дымом ера.

Периодичность аттестации— 1 раз в год.

9.4.1. Операции и средства метрологической аттестации.

При проведении аттестации должны выполняться следующие ' перации. указанные в таблице 4.

__Та б л и ц а 1

• 9.4.2. Проведение аттестации.

Произвести внешний осмотр контрольного светофильтра, убс-ш Iвся в отсутствии механических повреждений и жирных пятен на его поверхности. Стекло светофильтра должно быть чистым i.a просвет и в отраженном свете. При необходимости его следует пр переть, смочив фланелевую салфетку еппрто-эфирной смссыо.

Для определения коэффициента поглощения контрольного све-|офц п.тра необходимо проверить калибровку дымомера в coot-г. | с гвпи с разделом 7.

Провести пять измерений коэффициента поглощения контрольной» светофильтра по показаниям шкалы индикатора ДЫМНОСТЬ %, определить его среднее значение и ганести в паспорт на 1ымомер (табл. 3, разд. 5).

ПРИЛОЖЕНИЕ 1

ЭЛЕМЕНТЫ СХГМ ЭЛЕКТРИЧЕСКИХ ПРИНЦИПИАЛЬНЫХ

Элементы схемы электрической принципиальной ПД приведены в табл. 1;                                         Таблица!

Элементы схемы электрической принципиальной преобразователя сигнала приведены в табл. 2:                     Таблица 2

Элементы схемы электрической гршщипизлыюй источника ’ЯМ при г. ход ном нппргжсиии 220 12 п с ТейЫ п тдв.-чге

11аименопяцнс

пин.ння при входном напряжении 220/24 приведены в таблице 4:

Таблица 4

К10-176-1190-0,1 мкФ

ОЖО.460.172 ТУ

К10-17-16-Н90-0.15 мкФ

К50 35-63В ЮОмкФ ОЖО.464.214 ТУ К10-17-1 б-М 1500-3300 нФ • 10% ОЖО.460.172 ТУ

К10 17-16-H90-0.I5 мкФ К50 35-63В-100 мкФ ОЖО. 164.214 ТУ K10-I7-I6-H90-0.15 мкФ

Микросхема KPI42EH8B 6К0.348.634-03 ТУ К554СЛЗЛ 6К0.348.279-02 ТУ

Резистор С2-23-0.5-680 кОм t 10%-Б-Д ОЖ0.467.Ю4 ТУ

С2-23-0,125-100 Ом ± 10 % - А-Д ОЖ0.467.Ю4ТУ

С2-23-0.25-1,5 кОм ± 10%-А-Д С2-23-0.25-1.5 кОм* 10%-А-Д ОЖ0.467.Ю4ТУ

С5-16МВ-1В-1 Ом±1,0%

ОЖО.467.545 ТУ

С2-23-0,125-330 Ом ± 10% ■ А-Д ОЖ0.467.Ю4 ТУ

С2-23-0,25-10 кОм ± 10%-А-Д ОЖО. 167.104 ТУ

С2-23-0,125-5,6 кОм Т 10%-А-Д С2-23-0,25-130 Ом ±5%-А-Д C2-23-0.I25-10 кОм + 10%-А-Д ОЖО.467.104 ГУ

С2-23-0.25-130Ом ‘ 5%-А-Д С2-23-0,25-620 Ом ■ 10", \ .1

Дроссель 0808.03.00.190

Трансформатор 0808.03.00.180 01

Блок выпрямительный КП.4О5ВУФО ЗЗизЮб TN Стабилитрон Д816В ОА0.336.545 ТУ

Стабилитрон КС133А СМ3.362.812 1 У

Диод КД522Б дРЗ.362.029 ТУ

Диод КД510А ТТ3.362.100 ТУ

Диод КД522Б дРЗ.362.029 ТУ

Транзистор КТ313А аОА.336.131 ТЬ

КТ315Л Ж КЗ.365.200 ГУ КТ815В aA0.336.185 ТУ КТ315Л ЖК3.365.200 ТУ

Вилка МРН22-1 6Р0.364.029 ТУ

ПРИЛОЖЕНИЕ 2

ЗАВИСИМОСТЬ МЕЖДУ ПОКАЗАНИЕМ ЛИНЕЙНОЙ ШКАЛЫ И КОЭФФИЦИЕНТОМ ОСЛАБЛЕНИЯ СВЕТА
