2

СОДЕРЖАНИЕ
стр.

L Операции поверки............

  • 2. Средства поверки.............

  • 3. Требования безопасности

  • 4. Условия поверки............................

  • 5. Подготовка к поверке...................

  • 6. Проведение поверки......................

  • 7. Оформление результатов поверки

Приложение 1

Схема проверки основной приведенной погрешности задания расхода аспиратора при помощи газосчетчика рг 7000....................................................9

Приложение 2

Поправочные коэффициенты, учи тывающие температуру и давление окружающей среды..........................................<..... 10

Приложение 3

Протокол поверки

3

Настоящая методика поверки распространяется на аспиратор А-01 (далее аспиратор) и устанавливает методы и средства его первичной поверки, й периодической поверки в процессе эксплуатации.

Аспиратор подлежит поверке. Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ              :

/ • • '

  • 1.1 При проведении поверки должны быть выполнены операции, указанные з таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Обязательность проведения операции при

первичной поверке

периодической

поверке

1 .Внешний осмотр

6.1

Да

да

2.Опробование

6.2

да

да :

3.Определение основной приведенной погрешности задания расхода

6.3.1

Да

Да         ■

4.Определение основной относительной погрешности измерения времени отбора проб '

6.3.2

да

да = .

  • 1.2 При получений отрицательных результатов при проведении той или иной операции поверка прекращается.

2. СРЕДСТВА ПОВЕРКИ

2Д При проведении поверки должны применяться средства поверки, указанные в табл.2.

  • 2.2 Средства измерений, указанные в таблице, должны быть поверены в установленном порядке и иметь непросроченные свидетельства о поверке,

  • 2.3 Допускается использовать средства поверки других типов, класс точности и характеристики которых не хуже указанных.

Таблица 2

Наименование образцовых средств измерений или вспомогательных средств поверки

НТД на средства поверки

Примечание

1 Счётчик газа барабанный

ТУ25-7550.0039-88

Диапазон измерения

t Л

РГ 7000

2 Вакуумметр образцовый

ГОСТ 6521-72

(5-750)дм3/ч погрешность ±1%

* *

ВО-160-0,1 МПа-04

У

3 Вентиль пневматический

ТУ25-02.380516-80

Диапазон измерения

■■

ПОВ.|

(0-20л/мин),

(0-1 л/мин)

7,

4 Секундомер электронный

ТУ25-07.1353-77

Интервал времени

СТЦ-1

(от I до 99999,9)с

5 Барометр-анероид БАММ-1

ТУ 25-11.1513-79

(80-106) кПа

погрешность

77; 7 7 , ' '

.J                                    :                       •

±0,2кПА

7

6 Психометр

25-1607.054-85 ТУ

■ (10-100)% отн. погрешность ±3%

”.

7 Термометр

ГОСТ 28498-90

Диапазон измерения

(от Одо 100)°С

8 Мановакууметр

ГОСТ 9933-75

Диапазон измерения

МВ-2-6000(612,9)

ТУ 6-01-1196-79

(0-800 мм рт. ст.) погрешность + 1%

-Э^Тоубка поливинилхлоридная

с----------------- ;

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• '     •.•••’                   Ж

. I При проведении поверки должны быть соблюдены все требования правил ехники безопасности при работе с напряжением до 220 В.

4. УСЛОВИЯ ПОВЕРКИ

Д' '

  • I.1 При проведении поверки должны соблюдаться следующие условия:

    температура окружающей среды, °C...........,...........................20+5;

    относительная влажность окружающей среды, %....4....... ....30-80;

    атмосферное давление, кПа............................. 101,3±3,3,

    мм рт.ст............,.................. 760±22Д

    5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  аспиратор. должен быть смонтирован в рабочем положении, указанном -в ПИЛЮ 2.840.013 ПС;

  • - аспиратор должен быть выдержан в помещении при температуре,

соответствующей условиям поверки не менее 8 часов. В случае, если прибор находился при температуре ниже О °C, время выдержки должно быть не менее 24 часов;                                                   "     •

6. ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотра

При внешнем осмотре должно быть установлено соответствие аспиратора следующим требованиям:

  • - аспиратор должен быть полностью укомплектован в Соответствии с его эксплуатационной документацией;

  • - тумблеры и ручки должны свободно устанавливаться в любом из предусмотренных положений;

  • - деления и надписи должны быть хорошо видны;

  • - должны отсутствовать видимые дефекты внешнего покрытия (царапины, трещины и т.д.).

6.2 Опробование.
  • 6.2.1 Проверка напряжения аккумуляторной батареи аспиратора,

    • 6.2.1.1 Включить прибор нажатием на кнопку «Вкл». При этом светодиод «Уровень заряда» нс должен светиться красным цветом.

При загорании светодиода «Уровень заряда» красным цветом, произвести заряд аккумуляторной батареи.

  • 6.2.1.2 Вставить 2-х контактную вилку шнура для подключения питания в гнездо «220В» аспиратора, включить в сеть 220В. Нажать кнопку «Заряд», при этом должен загореться светодиод «Заряд». Заряд аккумуляторной батареи производится автоматически, но не более 10 часов. Светодиод «Уровень заряда» информирует о наличии процесса заряда, переходя последовательно от красного к мигающему красному, мигающему зеленому, зеленому цвету. При автоматическом отключении зарядки, гаснет светодиод «Заряд», через некоторое время включается табло, таймера.

  • 6.2.1.3 После завершения заряда аккумуляторной батареи выключить прибор повторным нажатием на кнопку «Вкл», отсоединить шнур подключения питания от сети 220В и от розетки прибора.

6.3 Определение метрологических характеристик:
  • 6.3.1 Определение основной приведенной погрешности задания расхода прибора может проводиться при помощи газового счетчика РГ 7000. Определение основной приведенной погрешности задания расхода прибора при помощи газового счетчика РГ 7000 проводить по схеме в приложении 1. Поверку прибора проводить по каждому кацалу по следующим значениям расхода:

по каналу 20 литров - 5,0 дм3/мин; 10,0 дм3/мин; 20,0 дм3/мин,

по каналу 1 литр - 0,2 дм3/мин; 0,6 дм3/мин; 1,0 дм3/мин.

Включить прибор нажатием на кнопку «Вкл», при этом табло таймера должно загореться. Открыть вентили ротаметров «Регулировка расхода точно». Ручку потенциометра «Грубо», перевести в положение влево до упора, что соответствует минимальному значению величины устанавливаемого расхода. Включить насос, нажав кнопку «Насос», при этом ротаметры показывают наличие потока.

Вращением ручки вентиля ротаметров «Регулировка расхода точно» установить на I канале по ротаметру расход 5,0 дм3/мин. Вентили каналов 2 к 3 должны быть закрыты.

С помощью вентиля ВНГ установить разряжение 3 кПа по вакууметру ВО I. I IpiI необходимости провести подстройку расхода.

При помощи газосчетчика РГ 7000 измерить расход газа. Для этого при прохождении стрелки через ноль на циферблате газосчетчика включить секундомер Когда стрелка пройдет три полных круга (15 дм3/мин), остановить секундомер.                          »—■—■

Рассчитать значение расхода по формуле:

60 х V ( Кх В + Р)х293,2

Q(aoPM) “---------х----------------*-------»дм3/мин, (6.1)

Т       760x(273,2+t)

где Q(TOpM)- приведенное к нормальным условиям измеренное значение задаваемого расхода, дм /мин;

V = 15 дм3 - объем газа, прошедшего через газосчетчик при трех оборотах стрелки;

Т - время прохождения стрелкой трех оборотов, с;

К=“ 0,0736. коэфф, пересчета показаний мм вод. ст. в мм рт. ст. В - разряжение на выходе газосчетчика, мм вод.ст. (измеряется при помощи мановакуум метра);

Р - атмосферное давление, мм рт.стд t - температура окружающей среды,°C.

Вращением ручки вентиля ротаметра «Регулировка расхода точно» установить по соответствующему ротаметру расход 10,0 дм3/мин. С помощью вентиля ВН1 установить разряжение 3 кПа по вакууметру BQ1. При необходимости провести подстройку расхода.

При помощи газосчетчика РГ 7000 измерить расход газа.

Вращением ручки вентиля ротаметра «Регулировка расхода точно» установить по соответствующему ротаметру расход 20 дм3/мин: С помощью вентиля ВНI ус тановить разряжение 3 кПа по вакууметру 001. При необходимости провести подстройку расхода.

При помощи газосчетчика РГ 7000 измерить расход газа.

Выключить насос, нажав кнопку «Насос».

Провести измерение расхода 2-го канала, для этого переключить схему соответственно на второй ротаметр и провести проверку расхода аналогично каналу I. Вентили каналов 1 и 3 должны быть закрыты. Провести измерение расхода 3-ю канала, для этого переключить схему соответственно на третий ротаметр и провести проверку расхода' аналогично каналу I. Вентили каналов I и 2 должны быть закрыты.

При этом сопротивление для всех проверяемых значений расхода (0,2;0,6; 1,0; дм3/мин) составляет 3 кПа.

Градуировка ротаметров (согласно дА2,833.403 РЭ на ротаметры) происходит в нормальных условиях, поэтому расход Q(wi), установленный по ротаметру, соответствует нормальным условиям. При измерений в иных условиях действительного расхода по ротаметрам (согласно ДА2.833.403 РЭ на ротаметры) Заданный расход связан с действительным следующей зависимостью:         ■ • .

где Q< «а») ~ значение расхода, установленное по ротаметру, дм3/ .мин;

~ действительное значение расхода для конкретных условий, дм’/мип;

к-коэффициент, учитывающий изменение условий окружающей среды , приведенный в Приложении 2

Расчет основной приведенной погрешности задания расхода для каждого измерения проводится по формуле:

Q(-uu)-Q(nopM)

У ----------------х 100%,            (6.3)

Qk

где Qr,WI,M) приведенное к нормальным условиям значение расхода, рассчитывается но формуле 6.1., дм3/мин;

Q(w0 - задаваемое значение расхода, приведенное к нормальным условиям (формула 6.2.), дм3/мин.

Q„ - конечное значение диапазона измерений расХрдй, дм3/мин.

Аспиратор считается выдержавшим испытание, если выполняется условие: пределы основной приведенной погрешности для диапазонов:

5 - 20 дм '/мин не превышает ± 5%,

0,2 - 1,0 дм'/мин не превышает ± 5%.

  • 6.3.2 Определение основной относительной погрешности измерения времени отбора пробы воздуха проводить следующим образом. Определение проводить для значений времени 2 мин, 30 мин, 60 мин. Включить тумблер «Прибор».

I (ажагь кнопку «Сброс», нажать кнопку «Пуск/Стоп» 1 раз и запустить секундомер.

Через 2 мин (6 мин, 30 мин) нажать кнопку «Пуск/Стоп» 2 раза и отключить секундомер. Каждое измерение повторить 2 раза,

Оценка основной относительной погрешности измеренного времени для каждого измерения проводиться по формуле:

ТТ(4,      .        ’             .

ft « „—х ] 00,                     ( 6.4)

Т(д)                               ?

inc 1 • время, измеренное-таймером, с,,

1(„, - время, измеренное секундомером, с.

AriiHpiiHip счиик'гся выдержавшим испытание, если относительная Bih peuiHot 11. и 1мсрени« времени отбора проб воздуха:

для днвнп’юпа о) 2 до 5 мин составляет ± 1%,

ДНЯ ДИйрИЮНЦ ()| 5 ДО 60 МИИ спгтяпи<.«'«• п с *»•'

7. ОФОРМЛЕНИЕ РЕЗУЛ ЬТАТОВ ПОВЕРКИ
  • 1.1 Результаты поверки вносят в протокол, форма которого приведена в Приложении 3.                                             .     •            t <

Г 2 Аспиратор, удовлетворяющий требованиям настоящей методики, Признается годным и на него выдается свидетельство о поверке установленной формы.

  • 7.3 Аспиратор, не удовлетворяющий требованиям настоящей методики, к дальнейшей эксплуатации не допускается и на него выдается извещение о непригодности.                                                                   , , '

Приложение 1

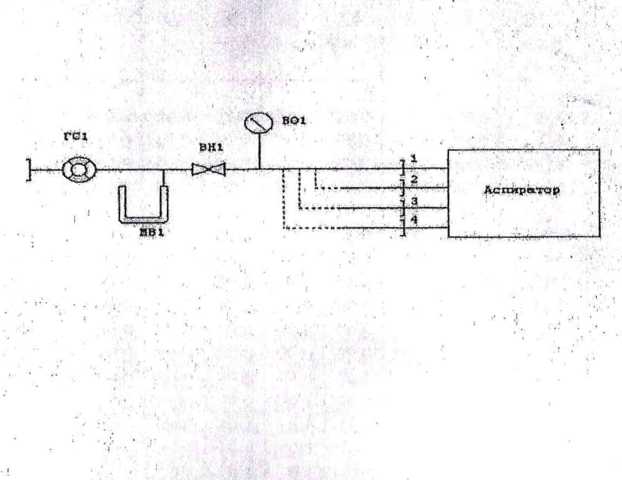

СХЕМА ПРОВЕРКИ ОСНОВНОЙ ПРИВЕДЕННОЙ ПОГРЕШНОСТИ ЗАДАНИЯ РАСХОДА АСПИРАТОРА ПРИ ПОМОЩИ ГАЗОСЧЕТЧИКА РГ 7000.

В01 - вакуумметр обращений со шкалой 1,0 кгс/с2; ГС! - газосчетчик РГ 7000.

ВН1 - вентиль пнеимт плоский НОВ. I;

МВ1 - Майовакууметр МВ ? 6000(612.‘Н

Приложение 2 IИ)11РЛВОЧНЫЕ КОЭФФИЦИЕНТЫ, УЧИТЫВАЮЩИЕ 11МПЕРАТУРУ И ДАВЛЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ

ФОРМУЛА РАСЧЕТА:

К = 0,621*

273 +Г

I де Г - температура окружающей среды, °C;

Р - давление окружающей среды, мм рт. ст.

Таблица 3

Г.’С Р,мм рт .ст.

4

8

12

16

20

24

28

32

36

630

0.94

0.93

0.92

0.92

0.91

0.90

0.90

0.89

0.89

МО

0.94

0.94

0.93

0.92

0.92

0.91

0.91

0.90

0.89

650

0.95

0.94

0.94

0.93

0.92

0.92

0.91

0.91

0.90

660

0.96

0.95

0.94

0.94

0.93

0.93

0.92

0.91

0.91

670

0.97

0.96

0.95

0.95

0.94

0,93

0.93

0.92

0.91

680

0.97

0.97

0.96

0.95

0.95

0.94

0.93

0.93

0.92

690

0.98

0.97

0,97

0.96

0.95

0,95

0.94

0.93

0.93

700

0.99

0.98

0.97

0.97

0.96

0.95

0.95

0.94

0.93

710

0.99

0.99

0.98

0.97

0.97

0.96

0.95

0.95

0.94

770

1.00

0.99

0.99

0.98

0.97

0.97

0.96

0.95

0.95

730

1.01

1.00

0.99

0.99

0.98

0.97

0.97

0.96

0.95

740

1.01.

1.01

1.00

0.99

0.99

0.98

0.97

0.97

0.96

/то

1.02

1,01

1.01

1.00

0,99

0.99

0.98

0.97

0.97

/60

1 03

1,02

1.01

1.01

1.00

0.99

0.99

0.98

0.97

770

1 04

1.03

1.02

1.01

1.01

1.00

0.99

0.99

0.98

/И0

1.04

1.03

1.03

1.01

1.01

1.01

1.00

0.99

0.99

790

1.05

1.04

1.03

1.03

1.02

1.01

1.01

1.00

0.99

КОО

1.06

1.05

1.04

1.03

1.03

1;02

1.01

1.01

1.00

ПРОТОКОЛ ПОВЕРКИ
Приложение 3

<     4              *

’ * • '** ' ;

'Ч,

АСПИРАТОРА А 01

Заводской номер............,......

Дата изготовления.................

Диапазон задаваемых расходом Изготовитель......................

I. РЕЗУЛЬТАТ ПОВЕРКИ

1,2.0снорвная относительная погрешность задания времени прокачки.

2. ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

Подпись поверителя ___

Дата ,
