УТВЕРЖДАЮ

директор

СИ

2015 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ СИСТЕМЫ ЛАЗЕРНОЙ ЦЕНТРОВКИ ВАЛОВ ПЦ-ЛАЗЕР

МЕТОДИКА ПОВЕРКИ

МП АПМ 53-15

Москва. 2015

Настоящая методика поверки распространяется на системы лазерной центровки валов Г1Ц-Лазер (далее по тексту - системы) и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операции и средства поверки.
  • 1.1. При проведении поверки должны быть выполнены операции и применены эталонные и вспомогательные средства, указанные в таблице 1.

Таблица 1.

№ п/ п

Наименование операции.

№ пункта методики

Средства поверки и их технические характеристики.

1.

Внешний осмотр.

5.1

2.

Опробование.

5.2

3.

Определение диапазона и погрешности измерений перемещений

5.3

•Микроскоп двухкоординатный струментальный ДИП-ЗМ. 0 ... 100 мм.1 2 3 ПГ ± 1 мкм

При несоответствии характеристик поверяемых систем установленным требованиям по любому из пунктов таблицы 1 их к датьнейшей поверке не допускают и последующие операции не проводят.

Примечание: допускается использование других эталонных СИ. не уступающих по точности указанным в таблице 1.

2. Требования бегопаснос! и.

При проведении поверки должны выполняться требования, обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды в соответствии с нормами. принятыми на предприятии, а также указаниями Руководства по эксплуатации системы.

3, У словия поверки.
  • 3.1. При проведении поверки необходимо соблюдать следующие условия:

  • - температура окружающей среды. °C......................................2О±5

  • - относительная влажность. %..................................................65±15

  • - атмосферное давление. кПа.....................................................84-106

    1И1-ЗМ

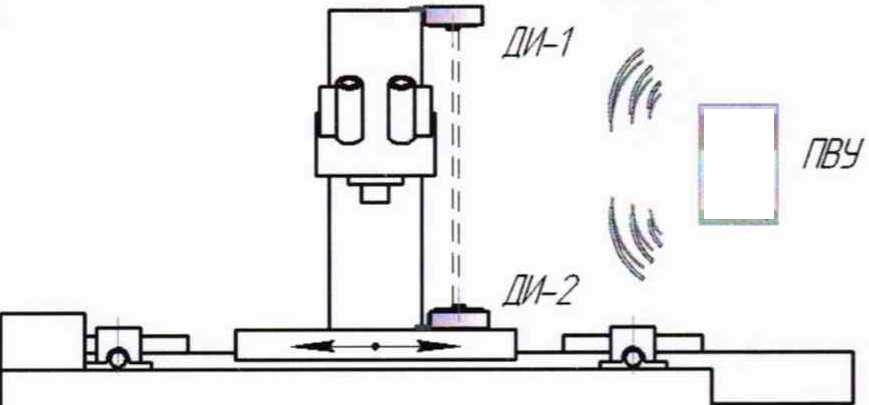

Рис. 1

  • 5.2.2 Датчик ДИ-1 устанавливается с помощью магнитного основания на корпус микроскопа как показано на рисунке и остается неподвижным в процессе испытаний.

Датчик ДИ-2 устанавливается на подвижный стол микроскопа так. чтобы лазерные лучи при включении датчиков были направлены в окна матриц друг друга (приблизительно середина окна матрицы, как по горизонтали, так и по вертикали).

  • 5.2.3 Включить систему. При включении ПВУ во время самотестирования (примерно 3 сек) на дисплее высвечивается надпись «Система ПЦ-Лазер Версия 4.3», подтверждающая наличие ПО соответствующей версии.

  • 5.2.4 Перемещая столик микроскопа, убедиться в изменении показаний на дисплее ПВУ.

5.3 Определение диапазона и абсолютной погрешности измерения перемещений Зафиксировать начальные показания микроскопа и датчиков на экране ПВУ.

Переместить стол микроскопа с датчиком ДИ-2 относительно неподвижно закрепленного датчика ДИ-1 вправо на 5 мм (примерно) по показаниям микроскопа Ьлс|кгв- Зафиксировать показания датчиков L„,mi и Lh>M2-

Повторить измерения, перемещая подвижный стол микроскопа с датчиком в прямом и обратном направлении с шагом около 5 мм по всему диапазону измерений.

Определить абсолютную погрешность измерений для датчиков ДИ1 и ДИ2 по формуле:

AL| I-дейсгв LhimI

А1-2 Ьдейсга Сщм2

Максимальная абсолютная погрешность измерения перемещений для каждого измерения не должна превышать ±0,01 мм. 6. Оформление результатов поверки.
  • 6.1. Система, прошедшая поверку с положительными результатами, признаётся годной и допускается к применению. Па нес выдаётся свидетельство установленной формы или делается отметка в эксплуатационной документации.

  • 6.2. При отрицательных результатах поверки система признаётся непригодной и к применению не допускается. Отрицательные результаты поверки оформляются извещением о непригодности.

Начальник сектора

ООО «Лвтопрогресс-М»

Максимов М.В.

1

Подготовка к поверке.

Перед проведением поверки прогреть используемое оборудование в течение 30 минут.

2

Порядок проведения поверки

3

  • 5.1. Внешний осмотр.

  • 5.1.1. При внешнем осмотре должно быть установлено:

  • - наличие маркировки/товарный знак фирмы изготовителя, тип и заводской номер системы;

  • - отсутствие механических повреждений и дефектов, влияющих на работоспособность системы.

5.2. Опробование.

  • 5.2.1 Установить датчики системы на корпус микроскопа, как показано на рис.1.
