Методика поверки «ГСОЕИ. Счетчики жидкости СКЖ» (СКЖ.210.00.000МП)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -заместитель директора . ФБУ «ЦСМ Татарстан»

У»

Государственная система обеспечения единства измерений

ИНСТРУКЦИЯ

СЧЕТЧИКИ ЖИДКОСТИ скж

Методика поверки

СКЖ.210.00.000МП

2013 г.

УТВЕРЖДАЮ Руководитель ГЦИ СИ -заместитель директора ФБУ «ЦСМ Татарстан»

_________________Г. М. Аблатыпов

«_____»___________________2013 г.

Государственная система обеспечения единства измерений

ИНСТРУКЦИЯ

СЧЕТЧИКИ ЖИДКОСТИ СКЖ

Методика поверки

СКЖ.210.00.000МП

2013 г.

СКЖ 210.00.000МП Настоящая методика поверки распространяется на счётчики жидкости СКЖ (в дальнейшем - счётчики) изготавливаемые в соответствии с ТУ 4318-00112978946-06 и устанавливает методику их первичной и периодической поверок. Межповерочный интервал - 3 года.

Поверку счётчика обычного исполнения проводят путём поэлементных поверок преобразователя расхода камерного (в дальнейшем - преобразователь) или блока измерительного (в дальнейшем - БИ) входящего в состав преобразователя, вычислителя БЭСКЖ (в дальнейшем - вычислитель) или датчика с нормированным выходным сигналом ПНСКЖ и определения погрешности счётчика в целом.

При поверке счетчика исполнения СКЖ-Т БИ поверяется совместно с вычислителем.

• 1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

  • 1.1 При проведении поверки счётчиков должны быть выполнены следующие операции:

• •  поверка блоков измерительных или преобразователей по п. 6.1 настоящей методики;

• •  поверка вычислителей по п. 6.2 настоящей методики;

• •  поверка датчика с нормированным выходным сигналом по п. 6.3 настоящей методики;

• •  поверка счетчика СКЖ-Т по п. 6.4 настоящей методики;

• •   определение относительной погрешности счётчика по п. 7.2 - 7.10 настоящей методики.

• 1.2 Для выполнения поверки счетчиков, блоков измерительных и преобразователей должны быть выполнены следующие операции и применены средства поверки, указанные в таблице 1.

Таблица 1

• 1.3 Для выполнения поверки вычислителей БЭСКЖ-2МХ-05 должны быть выполнены следующие операции и применены средства поверки, указанные в таблице 2.

Таблица 2

Примечание: при проведении поверки БЭСКЖ-2М2-05 к приведенным средствам поверки добавляется - блок питания на 12 В, обеспечивающий на выходе постоянный ток 0,5 А.

• 1.4 Для выполнения поверки датчика с нормированным выходным сигналом должны быть выполнены следующие операции и применены средства поверки, указанные в таблице 3.

Таблица 3

• 1.5 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 1.6 При проведении поверки допускается применять другие средства измерения с характеристиками не хуже чем у приведенных в таблицах 1 - 3.

• 2. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

  • 2.1 К проведению поверки и оформлению результатов допускаются лица, имеющие право поверки средств измерений. Они должны пройти инструктаж по технике безопасности в установленном порядке, а также изучить эксплуатационную документацию на применяемые средства измерений и поверочное оборудование.

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 Используемые при поверке электрические приборы и оборудование должны иметь надёжное заземление, соответствующие требованиям ГОСТ 12.1.030-81, а также сертификат об испытании.

  • 3.2 Операции по монтажу и демонтажу счётчика производить в спецодежде и с применением исправного инструмента.

  • 3.3 При проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и требования ГОСТ 12.2.007.0-75.

  • 3.4 Общие требования безопасности при проведении испытаний по ГОСТ 12.3.019-80.

• 4. УСЛОВИЯ ПОВЕРКИ

  • 4.1 Условия поверки счетчиков, блоков измерительных и преобразователей.

    • 4.1.1 При проведении поверки должны соблюдаться следующие условия:

• • температура окружающего воздуха от 17 до 30 °С;

• • относительная влажность воздуха от 30 до 80 %.

• 4.1.2 Поверку блоков измерительных можно проводить без подачи газа (воздуха), для чего предусмотрена установка блока в специальный корпус, входящий в состав поверочной установки УПС-500М2 (в дальнейшем установка УПС-500М2).

Для проведения поверки блока совместно с корпусом необходима подача газа в корпус преобразователя. Преобразователь в таком случае подключается по байпасной линии установки, посредством гибких резиновых рукавов. Газ подается по отдельной линии непосредственно в корпус преобразователя, с расходом обеспечивающим устойчивую работу преобразователя в процессе поверки.

• 4.1.3 Давление подаваемого газа в преобразователь должно быть больше давления прокачиваемой поверочной жидкости.

• 4.1.4 Отсчёт показаний при проведении поверки производить после достижения установившегося режима работы установки и блока измерительного.

• 4.2 Условия поверки вычислителей и датчиков с нормированным выходным сигналом.

  • 4.2.1 Напряжение питания 220±22 В с частотой 50 ± 1 Гц;

  • 4.2.2 Температура окружающего воздуха от 17 до 30 °С;

  • 4.2.3 Относительная влажность от 30 до 80%;

  • 4.2.4 Атмосферное давление от 94 до 106 кПа (от 705 до 795 мм рт.ст.);

  • 4.2.5 Внешние электрические и магнитные поля должны отсутствовать, либо находиться в пределах, не влияющих на работу изделий.

• 5. ПОДГОТОВКА К ПОВЕРКЕ.

5.1 Проверить наличие действующих свидетельств по поверке применяемых средств измерений или оттиски поверительных клейм.

• 5.2 Проверить правильность монтажа средств измерений и поверяемого счётчика в соответствии с эксплуатационной документацией.

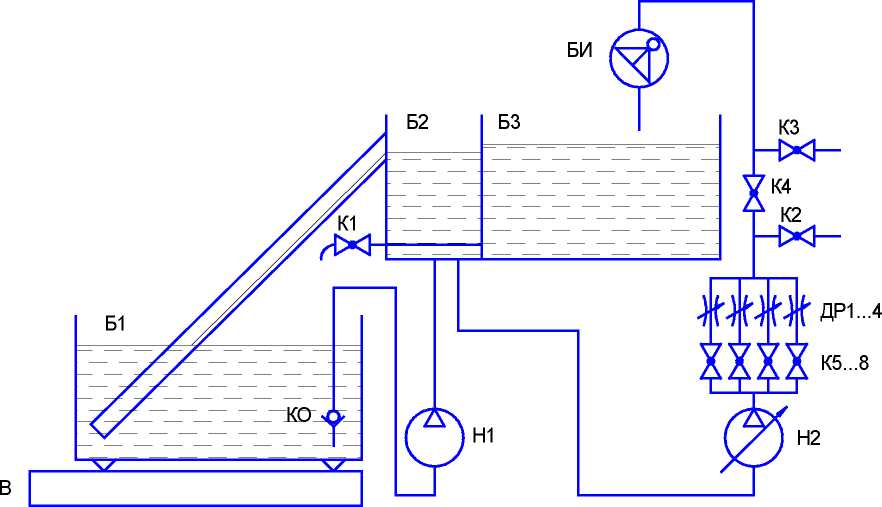

Принципиальная гидравлическая схема установки показана в приложении А.

• 5.3 Проверить герметичность системы, состоящей из поверяемого преобразователя (БИ), установки УПС-500М2 и соединительных трубопроводов на отсутствие протечек поверочной жидкости, искажающие результаты измерений.

• 5.4 Систему считать герметичной, если при рабочем давлении в течение 2 минут не наблюдается течи или появления капель поверочной жидкости в соединениях.

• 5.5 Проверить работоспособность пульта управления (см. техническое описание пульта управления установки УПС-500М2).

• 5.6 Подготовку средств измерений к работе произвести согласно их эксплуатационной документации.

• 5.7 При проведении поверки БЭСКЖ-2М2-05 подключить вычислитель к блоку питания +12 В.

• 5.8 Проверка правильности монтажа средств измерений и поверяемого вычислителя в соответствии с требованиями эксплуатационной документации и схем, приведенных на рис. 2, 3 или 4 приложения Б.

• 5.9 При подготовке к поверке датчика с нормированным выходным сигналом собирают схему (рис. 1, приложение В), выставляют выходное напряжение на источнике питания +12 В, после чего включают напряжение питания преобразователя и средств измерений, принимающих участие в поверке.

• 5.10 Перед началом поверки все средства измерения должны быть выдержаны во включенном состоянии в течении времени, необходимого для установления рабочего состояния, при этом следует руководствоваться характеристиками установления рабочего режима, приведенными в технической документации на каждое конкретное средство измерения.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ.

• 6.1. Поверка БИ и преобразователей.

• 6.1.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователя и блока следующим требованиям:

а) на изделиях не должно быть механических повреждений и дефектов покрытий, ухудшающих их внешний вид и препятствующих их применению;

б) надписи и обозначения должны быть чёткими и соответствовать требованиям технической документации.

• 6.1.2. Опробование.

• 6.1.2.1. Опробовать весы, входящие в установку, предназначенные для измерения массы жидкости при поверке блоков и преобразователей. Приложить физи-

СКЖ 210.00.000МП ческое усилие к платформе и зафиксировать изменение показаний весового терминала.

• 6.1.2.2. Опробовать гидравлическую систему установки совместно с преобразователем. Для этого обеспечить прохождение через преобразователь или блок поверочной жидкости и проверить поступление сигналов с датчика импульсов, по изменению показаний на индикаторе пульта установки.

• 6.1.2.3. Проверить работоспособность системы регулирования расхода рабочей жидкости (см. техническое описание пульта управления установки УПС-500М2).

• 6.1.3. Определение метрологических характеристик.

• 6.1.3.1. Определение метрологических характеристик производить в точках расхода указанных в приложении Г.

• 6.1.3.2. Установить необходимый расход в соответствии с руководством по эксплуатации на установку УПС-500М2.

• 6.1.3.3. На пульте управления установки УПС-500М2 (в дальнейшем пульт) установить в режим «Поверка». Ввести градуировочные коэффициенты измерительного блока СКЖ в пульт.

• 6.1.3.4. Установить на пульте значение проливаемой массы и массы необходимой для установившегося режима (для УПС-500М1 установить на терминале весов стенда, значения порогов срабатывания весовых точек, значение М_в, кг -соответствует верхнему порогу срабатывания, значение М_н= М_в - т_вес, кг соответствует нижнему порогу срабатывания, где, т_вес - масса прокачиваемой жидкости через блок или преобразователь, измеренная весами; установить на терминале весов стенда нижний порог выключения насоса, меньше, чем нижний порог откачивания массы на 10-20 кг).

• 6.1.3.5. Обеспечить прохождение рабочей жидкости по нагнетательному контуру с установленным значением расхода. Индикатор весового терминала показывает значение массы жидкости, остающейся в мерной емкости на весах, при этом величина массы по мере откачки должна постоянно снижаться.

• 6.1.3.6. При достижении верхнего порога срабатывания на весовом терминале секундомер начнёт отсчёт времени откачки контрольной массы жидкости и высвечивается сигнальный индикатор «СЧЁТ». Сигналы, приходящие с блока, контролируются по кратковременным вспышкам другого сигнального индикатора -«КОНТРОЛЬ» и изменению показаний величины массы на индикаторе пульта.

• 6.1.3.7. При достижении нижнего порога срабатывания на весовом терминале, секундомер завершит отсчёт времени, индикатор «СЧЁТ» гаснет, на пульте высвечивается значение массы жидкости, измеренное преобразователем или блоком.

• 6.1.3.8. Показания величины массы т_би в кг., измеренные преобразователем или блоком, снимаются с индикатора пульта.

• 6.1.3.9. Перечисленные операции повторить при каждом значении расхода, не менее трех раз.

• 6.1.3.10. Все результаты измерений заносятся в протокол (см. приложение Д).

• 6.2. Поверка вычислителей БЭСКЖ-2МХ-05.

• 6.2.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие вычислителя следующим требованиям:

а) на вычислителе не должно быть механических повреждений и дефектов покрытий, ухудшающих его внешний вид и препятствующих его применению;

б) надписи и обозначения на вычислителе должны быть четкими и соответствовать требованиям его технической документации.

• 6.2.2. Опробование.

• 6.2.2.1. Установить конфигурацию, соответствующую режиму раздельного вывода импульсов телеметрии по каналам. Вес импульса установить равным 10 кг. (см. руководство по эксплуатации на вычислители — БЭСКЖ 08.00.000 РЭ).

• 6.2.2.2. Ввести в оба канала вычислителя следующие коэффициенты:

- t=0,500;

- k1=0,500;

- k2=0,500;

- k3=-0,500;

- t1min=1,500.

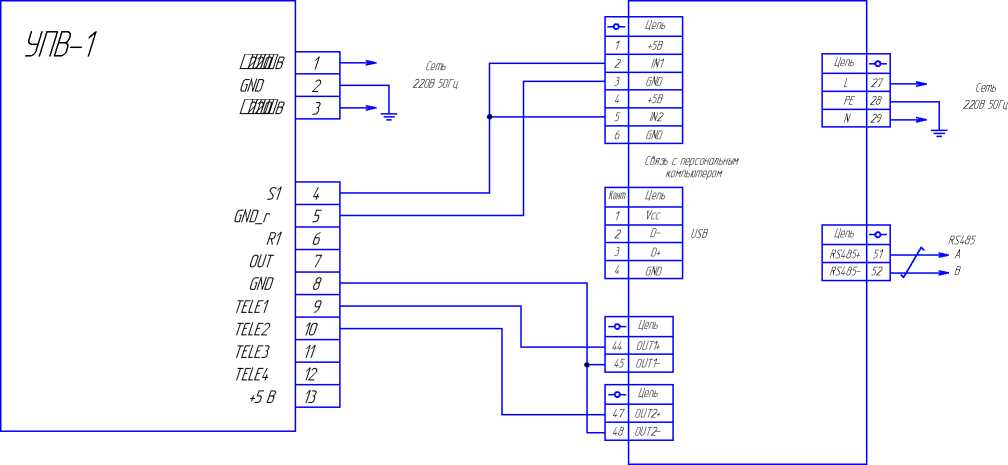

• 6.2.2.3. Собрать схему согласно рисунку Б.1 приложения Б.

Установить на установке УПВ-1 следующий режим работы:

количество импульсов - непрерывно;

период следования импульсов - 1,6 с.

Нажатием кнопки "РЕЖИМ" на клавиатуре установки УПВ-1 перейти в режим поверки вычислителей и нажатием кнопки «ПУСК» запустить генерацию импульсов.

На ЖКИ вычислителя должны наблюдаться изменение показаний накопленной массы.

При достижении M1, М2 десяти килограмм наблюдать на индикаторе УПВ-1 регистрацию импульсов телеметрии на каждом из каналов.

Обнулить показания массы (см. п. руководство по эксплуатации на вычислители).

• 6.2.2.4. Установить вычислитель в режим индикации суммы масс. Установить конфигурацию, соответствующую режиму суммарного вывода импульсов телеметрии по каналам.

На ЖКИ вычислителя должны наблюдаться изменение показаний накопленной суммарной массы.

При достижении суммарной массы десяти килограмм, наблюдать на индикаторе УПВ-1 регистрацию импульса телеметрии.

Отключить питание вычислителя.

• 6.2.2.5. Для вычислителя БЭСКЖ-2М2-05 опробование провести аналогично, использовать источник питания +12 В. Схема подключения приведена на рисунке Б.2 приложения Б.

• 6.2.3. Определение метрологических характеристик.

• 6.2.3.1. Включить питание вычислителя.

Установить конфигурацию выходных импульсных сигналов:

ВЫХОД1 - M1;

ВЫХОД2 - M2.

Обнулить показания массы вычислителя.

• 6.2.3.2. Установить на УПВ-1 период следования импульсов и число импульсов согласно точке поверки 1 таблицы 4 (см. п.3.2 руководства по эксплуатации СПВ400.000РЭ).

Таблица 4

Таблица 5

• 6.2.3.3. Нажатием кнопки "РЕЖИМ" на клавиатуре установки УПВ-1 перейти в режим поверки вычислителей и нажатием кнопки «ПУСК» запустить генерацию импульсов. При этом на индикаторе УПВ-1 происходит счет количества импульсов, поступающих с выходов телеметрии, соответствующих замыканию «электронного ключа» вычислителя на каждые 10 кг массы.

• 6.2.3.4. Занести в протокол поверки показания значений массы М1, М2 и суммарной массы вычислителя, а также показания телеметрии на УПВ-1.

• 6.2.3.5. Обнулить показания вычислителя. Выключить питание вычислителя на 3 с., а затем снова включить.

• 6.2.3.6.  Повторить пункты 6.3.3.2 - 6.3.3.5 для точек поверки 2 и 3.

• 6.2.4. Проверка считывания архивов непосредственно на ПК.

• 6.2.4.1. Подключить вычислитель через кабель USB к ПК.

• 6.2.4.2. Программа «БЭСКЖ-монитор» автоматически обнаружит вычислитель и произведет считывание информации с вычислителя.

• 6.2.4.3. Порядок установки и работы программы «БЭСКЖ-монитор» описан в текстовом файле, находящемся на диске с программным обеспечением.

• 6.2.4.4. Считать архивы. Проверить правильность отображения накопленных значений и коэффициентов, сравнив их с показаниями вычислителя. Проверить правильность отображения часовых и суточных архивов.

• 6.3.   Поверка датчика с нормированным выходным сигналом.

• 6.3.1. Внешний осмотр.

СКЖ 210.00.000МП При проведении внешнего осмотра датчика проверяется сохранность (читаемость) маркировки, нанесенной на его поверхности, а также отсутствие механических повреждений.

• 6.3.2. Опробование.

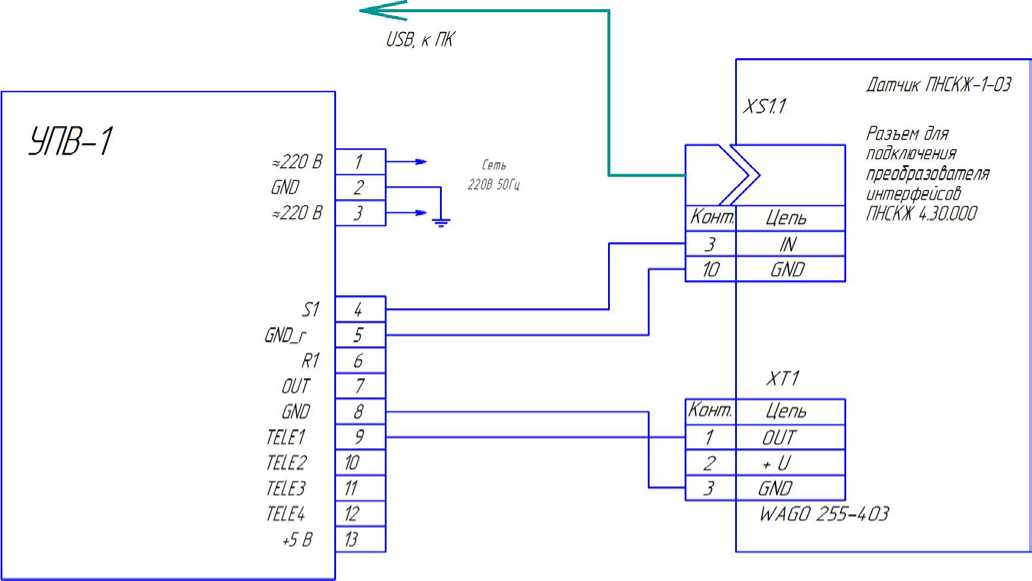

• 6.3.2.1. Собрать схему представленную на рисунке В.1 приложения В.

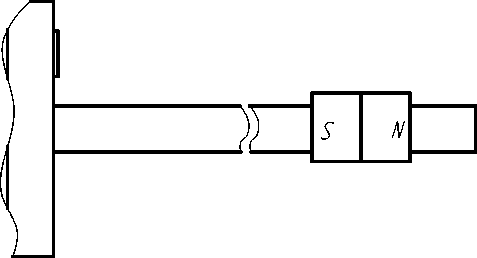

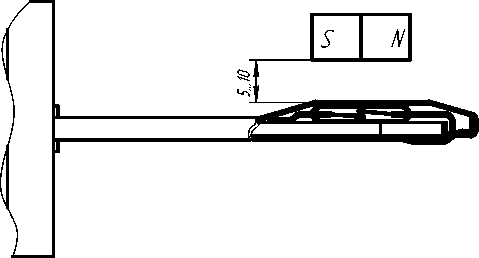

• 6.3.2.2. Поднести магнит к датчику холла, как показано на рисунке В.2 приложения В. При этом, должно наблюдаться изменение показаний массы вычисленной датчиком ПНСКЖ. Продолжить перемещение магнита возле датчика холла и довести показания накопленной массы М до десяти килограмм. При достижении накопленной массы десяти килограмм наблюдать на индикаторе УПВ-1 регистрацию импульса телеметрии.

• 6.3.2.3. Проверка длительности выходных импульсов:

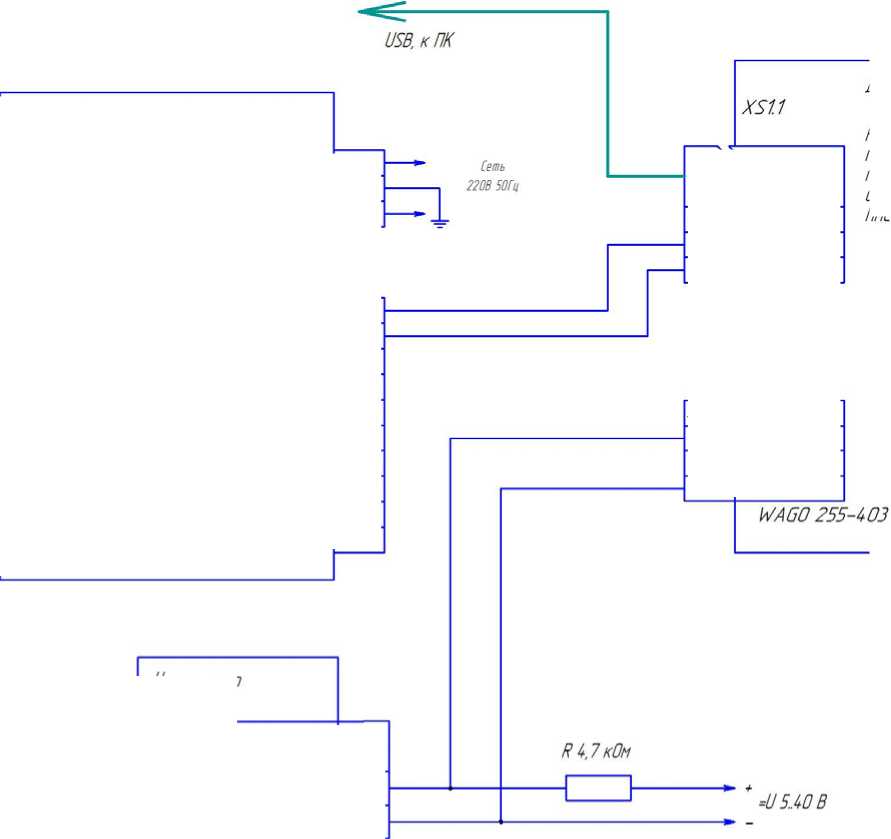

• собрать схему представленную на рисунке В.3 приложения В;

• • установить на частотомере режим работы - измерение длительности импульсов;

• • установить на установке УПВ-1 следующий режим работы:

количество импульсов - непрерывно;

период следования импульсов - 1,6 с.

Нажатием кнопки "РЕЖИМ" на клавиатуре установки УПВ-1 перейти в режим поверки вычислителей и нажатием кнопки «ПУСК» запустить генерацию импульсов.

• • при достижении показания накопленной массы М десяти килограмм зафиксировать показания частотомера. Длительность импульса должна находиться в пределах 0,25 + 0,05 с. Повторить измерение не менее трех раз.

• 6.3.3. Определение метрологических характеристик.

• 6.3.3.1. Собрать схему, представленную на рисунке В.1 приложения В.

• 6.3.3.2. Проверить градуировочные коэффициенты, установленные в датчике ПНСКЖ и при необходимости установить следующие коэффициенты:

t= 0,500 k1= 0,500 k2= 0,500 k3= -0,500 Tmin= 1,500.

• 6.3.3.3. Обнулить показания массы, для этого кратковременно отключить питание на датчике.

• 6.3.3.4. Установить на установке УПВ-1 период следования импульсов и число импульсов согласно первой точки поверки по таблице 6. (см. п. 3.2 руководства по эксплуатации на установку УПВ-1).

Таблица 6

• 6.3.3.5. Нажатием кнопки «ПУСК», запустить установку УПВ-1. Когда установка выдаст установленное количество импульсов, снять показания о накоплен-

СКЖ 210.00.000МП ной массе М, а также показания телеметрии на УПВ-1 и занести в протокол поверки.

• 6.3.3.6. Повторить пункты 6.3.3.4 - 6.3.3.5 для следующих точек поверки, представленных в таблице 6.

6.4. Поверка счетчиков СКЖ-Т.

• 6.4.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

а) на изделиях не должно быть механических повреждений и дефектов покрытий, ухудшающих их внешний вид и препятствующих их применению;

б) надписи и обозначения должны быть чёткими и соответствовать требованиям технической документации.

• 6.4.2. Опробование.

• 6.4.2.1. Опробовать гидравлическую систему установки совместно со счетчиков. Для этого обеспечить прохождение через счетчик поверочной жидкости и проверить поступление сигналов с вычислителя БЭСКЖ-Т, по изменению показаний на индикаторе пульта установки.

• 6.4.2.2. Проверить наличие приращения накопленной массы на индикаторе вычислителя БЭСКЖ-Т и показания текущего расхода.

• 6.4.3. Определение метрологических характеристик.

• 6.4.3.1. Определение метрологических характеристик производить в точках расхода указанных в приложении Г.

• 6.4.3.2. Установить необходимый расход в соответствии с руководством по эксплуатации на установку УПС-500М2.

• 6.4.3.3. На пульте управления установки УПС-500М2 (в дальнейшем пульт) установить в режим «Поверка счетчика СКЖ».

• 6.4.3.4. Установить на пульте значение проливаемой массы и массы необходимой для установившегося режима.

• 6.4.3.5. Обеспечить прохождение рабочей жидкости по нагнетательному контуру с установленным значением расхода. Индикатор весового терминала показывает значение массы жидкости, остающейся в мерной емкости на весах, при этом величина массы по мере откачки должна постоянно снижаться.

• 6.4.3.6. При достижении верхнего порога срабатывания на весовом терминале секундомер начнёт отсчёт времени откачки контрольной массы жидкости и высвечивается сигнальный индикатор «СЧЁТ». Сигналы, приходящие с блока, контролируются по изменению показаний величины массы на индикаторе пульта.

• 6.4.3.7. При достижении нижнего порога срабатывания на весовом терминале, секундомер завершит отсчёт времени, индикатор «СЧЁТ» гаснет, на пульте высвечивается значение массы жидкости, измеренное счетчиком.

• 6.4.3.8. Показания значения пролитой массы т_скжт в кг., измеренной счетчиком, снимаются с индикатора пульта.

• 6.4.3.9. Перечисленные операции повторить при каждом значении расхода, не менее трех раз.

• 6.4.3.10. Все результаты измерений заносятся в протокол (см. приложение И).

• 7. ОБРАБОТКА РЕЗУЛЬТАТОВ.

• 7.1. Определить точный расход жидкости по формуле: m

^Q = ^86,4 • ^вве , _т/сут.

где

т_вес- масса откачиваемой жидкости по показаниям установки УПС-500М2, кг;

t - измеренное время по откачиванию жидкости из мерной емкости, сек.

• 7.2. Определить относительную погрешность блока или преобразователя для каждого измерения, используя программное обеспечение. При этом относительная погрешность определяется по формуле:

  m - m

  8_би = ± ----. 100% _;

  m

  вес

• 7.3. Предел допускаемой относительной погрешности преобразователей или блоков ± 1,8 %.

• 7.4. Определить относительную погрешность вычислителя (или датчика с нормированным выходным сигналом), по формуле:

Лвч = ^М - ^М .100%,

Мф

где Звч - относительная погрешность,

М - показания вычислителя (М1 или М2),

Мф - эталонная масса (см. таблицы 4, 6).

• 7.5. Определить относительную погрешность вычисления суммы масс ЕМ вычислителя, по формуле:

Л =^ЕМММ1' .100%,

^Е   Е Мф

где Л_Е - относительная погрешность для значения суммы масс ЕМ,

ЕМф - эталонная сумма масс по каналам (см. таблицу 4),

ЕМ - показания вычислителя.

• 7.6. Предел допускаемой относительной погрешности вычислителя (или датчика с нормированным выходным сигналом) ± 0,1 %.

• 7.7. При считывании архивов (со считывателем или на ПК) убедится в совпадении считанных данных (накопленная масса, коэффициенты и т.д.) с данными в памяти вычислителя.

• 7.8. Определить относительную погрешность счётчика жидкости СКЖ обычного исполнения в целом, по формуле:

дсч = 1,1       ² + двч²,

где ^Лсч - погрешность счетчика СКЖ, %;

^Лби - погрешность блока измерительного СКЖ, %;

СКЖ 210.00.000МП двч - погрешность вычислителя СКЖ (или датчика с нормированным выходным сигналом), при расчетах допускается пользоваться пределом относительной погрешности вычислителя, %.

• 7.9. Предел допускаемой относительной погрешности счетчиков обычного исполнения ± 2,0 %.

• 7.10. Определить относительную погрешность счётчика жидкости СКЖ-Т,

  по формуле:

  5СКЖТ = ±m К   ш- .100% m вес

• 7.11. Предел допускаемой относительной погрешности счётчика жидкости СКЖ-Т ± 1,0 %.

• 7.12. При отрицательных результатах поверки счетчика необходимо произвести повторную градуировку блока или преобразователя и повторную поверку счетчика.

• 8. ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (ПО)

  • 8.1 Определение идентификационного наименования программного обеспечения.

Для определения идентификационного наименования ПО «БЭСКЖ-2М» необходимо:

В меню вычислителя выбрать пункт «Серийный номер». На ЖКД вычислителя (рисунок 1) выведется информация об идентификационном наименовании программного обеспечения ПО «БЭСКЖ-2М» - «БЭСКЖ-2М».

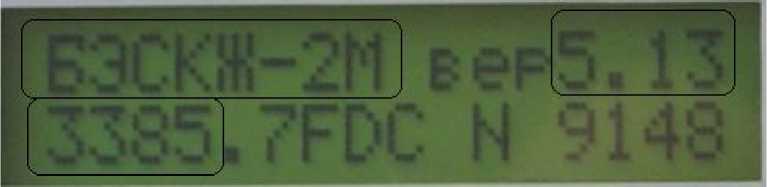

Рисунок 1 - Идентификационные данные ПО «БЭСКЖ-2М»

Для определения идентификационного наименования ПО «БЭСКЖ-Т» необходимо:

В меню вычислителя выбрать пункт «Общие данные». На ЖКД вычислителя (рисунок 2) выведется информация об идентификационном наименовании программного обеспечения ПО «БЭСКЖ-Т» - «БЭСКЖ-Т».

Общие данные ПО | БЭСКЖ-Т) Версия 1.0О Серийный N 0002

Рисунок 2 - Идентификационное наименование и номер версии (идентификационный номер) ПО «БЭСКЖ-Т»

Для определения идентификационного наименования ПО «ПНСКЖ-1» необходимо:

Подключить вычислитель к персональному компьютеру через com-порт. Запустить программу “Hyper terminal”, которая входит в стандартный набор служебных программ операционной системы «Windows XP». Произвести настройку канала связи задав следующие значения: скорость (б/сек) - 9600, биты данных - 8, четность - нет, стоповые биты - 1, управление протоколом - нет. Произвести соединение, нажав кнопку «вызов». На экран персонального компьютера (рисунок 3) выведется следующая информация об идентификационном наименовании программного обеспечения ПО «ПНСКЖ-1» - «ПНСКЖ-1».

Рисунок 3 - Идентификационные данные ПО «ПНСКЖ-1»

• 8.2 Определение номера версии (идентификационного номера) программного обеспечения

Для определения номера версии (идентификационного номера) ПО «БЭСКЖ-2М» необходимо:

В меню вычислителя выбрать пункт «Серийный номер». На ЖКД вычислителя (рисунок 1) выведется информация о номере версии (идентификационном номере) ПО «БЭСКЖ-2М» - «5.13».

Для определения номера версии (идентификационного номера) ПО «БЭСКЖ-Т» необходимо:

В меню прибора выбрать пункт «Общие данные». На ЖКД вычислителя (рисунок 2) выведется информация о номере версии (идентификационном номере) ПО «БЭСКЖ-Т» - «1.00».

Для определения номера версии (идентификационного номера) ПО «ПНСКЖ-1» необходимо:

СКЖ 210.00.000МП

Подключить вычислитель к персональному компьютеру через com-порт.

Запустить программу “Hyper terminal”, которая входит в стандартный набор служебных программ операционной системы «Windows XP». Произвести настройку канала связи задав следующие значения: скорость (б/сек) - 9600, биты данных - 8, четность - нет, стоповые биты - 1, управление протоколом - нет. Произвести соединение, нажав кнопку «вызов». На экран персонального компьютера (рисунок 3) выведется следующая информация о номере версии (идентификационном номере) ПО «ПНСКЖ-1» - «1.02».

• 8.3 Определение цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода).

Для определения цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода) ПО «БЭСКЖ-2М» необходимо:

В меню вычислителя выбрать пункт «Серийный номер». На ЖКД вычислителя (рисунок 1) выведется информация о цифровом идентификаторе программного обеспечения (контрольной суммы исполняемого кода) ПО «БЭСКЖ-2М» -«3385».

Для определения цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода) ПО «БЭСКЖ-Т» необходимо:

В меню прибора выбрать пункт «Общие данные» и нажать кнопку «вниз^». На ЖКД вычислителя (рисунок 4) выведется информация о номере версии (идентификационном номере) ПО «БЭСКЖ-Т» - «2DBFA10C».

Идентификатор ПО и контрольная сумма (2DBFQ10CI. 3B899F27 Подлинность 1007с

Рисунок 4 - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО «БЭСКЖ-Т»

Для определения цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода) ПО «ПНСКЖ-1» необходимо:

Подключить вычислитель к персональному компьютеру через com-порт. Запустить программу “Hyper terminal”, которая входит в стандартный набор служебных программ операционной системы «Windows XP». Произвести настройку канала связи задав следующие значения: скорость (б/сек) - 9600, биты данных - 8, четность - нет, стоповые биты - 1, управление протоколом - нет. Произвести соединение, нажав кнопку «вызов». На экран персонального компьютера (рисунок 17

СКЖ 210.00.000МП 3) выведется следующая информация о цифровом идентификаторе программного обеспечения (контрольной суммы исполняемого кода) ПО «ПНСКЖ-1» - «4259».

• 9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

• 9.1. Результаты поверки блоков и преобразователей оформляются протоколом (см. приложение Д).

• 9.2. Результаты поверки вычислителя заносятся в протокол поверки (см. приложение Е).

• 9.3. Результаты поверки датчика с нормированным выходным сигналом заносятся в протокол поверки (см. приложение Ж).

• 9.4. Результаты поверки счетчика СКЖ-Т оформляются протоколом поверки (см. приложение И).

• 9.5. Положительные результаты поверки счетчика следует оформлять свидетельством о поверке с нанесением оттиска поверительного клейма или отметкой в паспорте.

• 9.6. При отрицательных результатах поверки при выпуске из производства, счётчик в комплекте или его составные части (блок, преобразователь, вычислитель, преобразователь нормирующий) возвращаются изготовителю для устранения дефектов, с последующим предъявлением на повторную поверку.

• 9.7. При отрицательных результатах поверки при эксплуатации, счётчик к применению не допускается. Выдаётся извещение о непригодности и изъятии из применения поверяемого счётчика, поверительные клейма гасятся, а счётчик направляется на текущий ремонт.

Рис. А. 1 - Гид равличес кая схе ма установки поверочной УПС-500М2 (УПС-500М1 )

В- весы; Б1 - емкость мер на я; Б2 - емко с ть п ромежуто чна я; Б3 - емкос ть н ако пит ель на я;

КО - клапан обратный; К1...4 - кран шаровый Dy 40; К5...8 - кран шаровый Dy 25;

ДР 1...4 - дрос сел и; Н 1 - на со с UP C32-120; Н 2 - насо с регул ируемый UP E 32-120.

Вы ч и с л и те л ь Б Э С КЖ - 2М 1- 05

Се т ь

2 2 0 В 5 0 Гц

RS 4 85 А

В

Рисунок В.1 - Схема поверки датчика с нормированным выходным сигналом

ПНСКЖ-1.

Рисунок В.2 - Опробование датчика ПНСКЖ.

Датчик ПНСКХ-1-03

Частотомер

43-85/3

Значения точек расхода и массы жидкости для поверки счетчика СКЖ

ПРОТОКОЛ

поверки счетчика «СКЖ» (преобразователя или блока измерительного)

• 1. Внешний осмотр.

Преобразователь (БИ) счетчика СКЖ требованиям п. 6.1.1 методики поверки [соответствует

• 2. Опробование.

  ______________требованиям п. 6.1.2 методики не соответствует (ненужное зачеркнуть).

Преобразователь (БИ) счетчика СКЖ требованиям п. 6.1.2 методики поверки [соответствует

Предел допускаемой относительной погрешности БИ СКЖ ± 1,8 %. Предел допускаемой относительной погрешности вычислителя ± 0,1 %.

Предел допускаемой относительной погрешности счетчика СКЖ ± 2,0 %.

Преобразователь (БИ) счетчика СКЖ требованиям п. 6.1.3; 7 методики поверки [соответствует       не соответствуем    (ненужное зачеркнуть).

Счетчик СКЖ требованиям п. 7 методики поверки [соответствует        не соответствует     (ненужное зачеркнуть).

Поверено в соответствии с: «Государственная система обеспечения единства измерений. ИНСТРУКЦИЯ. Счетчики жидкости СКЖ. Методика поверки СКЖ 210.00.000 МП.

Заключение: на основании результатов поверки преобразователь (БИ) счетчика СКЖ (счетчик СКЖ) к применению:     [пригоден       не пригоден      (ненужное зачеркнуть).

Подпись и расшифровка подписи лица проводившего поверку

Дата _____________ 20__ г.

СКЖ 210.00.000МП Приложение Е Протокол поверки вычислителя массы СКЖ (БЭСКЖ)

_________________заводской номер ________________________

_______________Принадлежит     _____________________

_________________ Средства поверки: _________________________

Атмосферное давление:

3.Определение метрологических характеристик. Таблица 1

Таблица 2

Относительная погрешность вычислителя, %: Предел допускаемой относительной погрешности вычислителя ± 0,1 %. Вычислитель БЭСКЖ требованиям п. 6.2.3; 7 методики поверки [соответствует       не соответствует (ненужное зачеркнуть).

4.Правильность считывания архивов.

Вычислитель БЭСКЖ требованиям п. 6.2.4 методики поверки [соответствует       не соответствует (ненужное зачеркнуть).

5. Подтверждение соответствия программного обеспечения. Вычислитель БЭСКЖ требованиям п. 8 методики поверки [соответствует       не соответствует (ненужное зачеркнуть).

Поверено в соответствии с: «Государственная система обеспечения единства измерений. ИНСТРУКЦИЯ. Счетчики жидкости СКЖ. Методика поверки СКЖ 210.00.000 МП. Заключение: на основании результатов поверки вычислитель БЭСКЖ к применению: пригоден       не пригоден      (ненужное зачеркнуть).

Заключение: на основании результатов поверки датчик ПНСКЖ к применению:

Подпись и расшифровка подписи лица, проводившего поверку ____________________

Дата _____________ 20__ г.

27
