Методика поверки «Преобразователи измерительные для термопреобразователей сопротивления ПИ ТС-Н» (МП.2952-2020)

УТВЕРЖДАЮ

ЦСМС»

2020 г.

Извещение ТНИВ. 125-2020 об изменении №1 МРБ МП.2952-2020

Преобразователи измерительные для термопреобразователей сопротивления

ПИТС-Н

Методика поверки

Разработала

Инженер по радиоэлектронике ООО «ИНТЭП»

Синькевич Е.В.

2020 г.

J

/ -э

t t

I t

f i -I I

т-ечинч/чл ,н

«< »К А.• Ч|«.

8.2 Проверка электрического сопротивления изоляции.

Сопротивление изоляции между выводами преобразователя и корпусом преобразователя определяют при нормальных условиях при двух направлениях приложенного испытательного напряжения 100 В.

Отсчет показаний по мегаомметру произвести по истечении 1 минуты после приложения напряжения к испытываемому преобразователю.

Преобразователь считают выдержавшим испытания, если измеренные значения сопротивления изоляции не менее 100 МОм.

8.3 Опробование

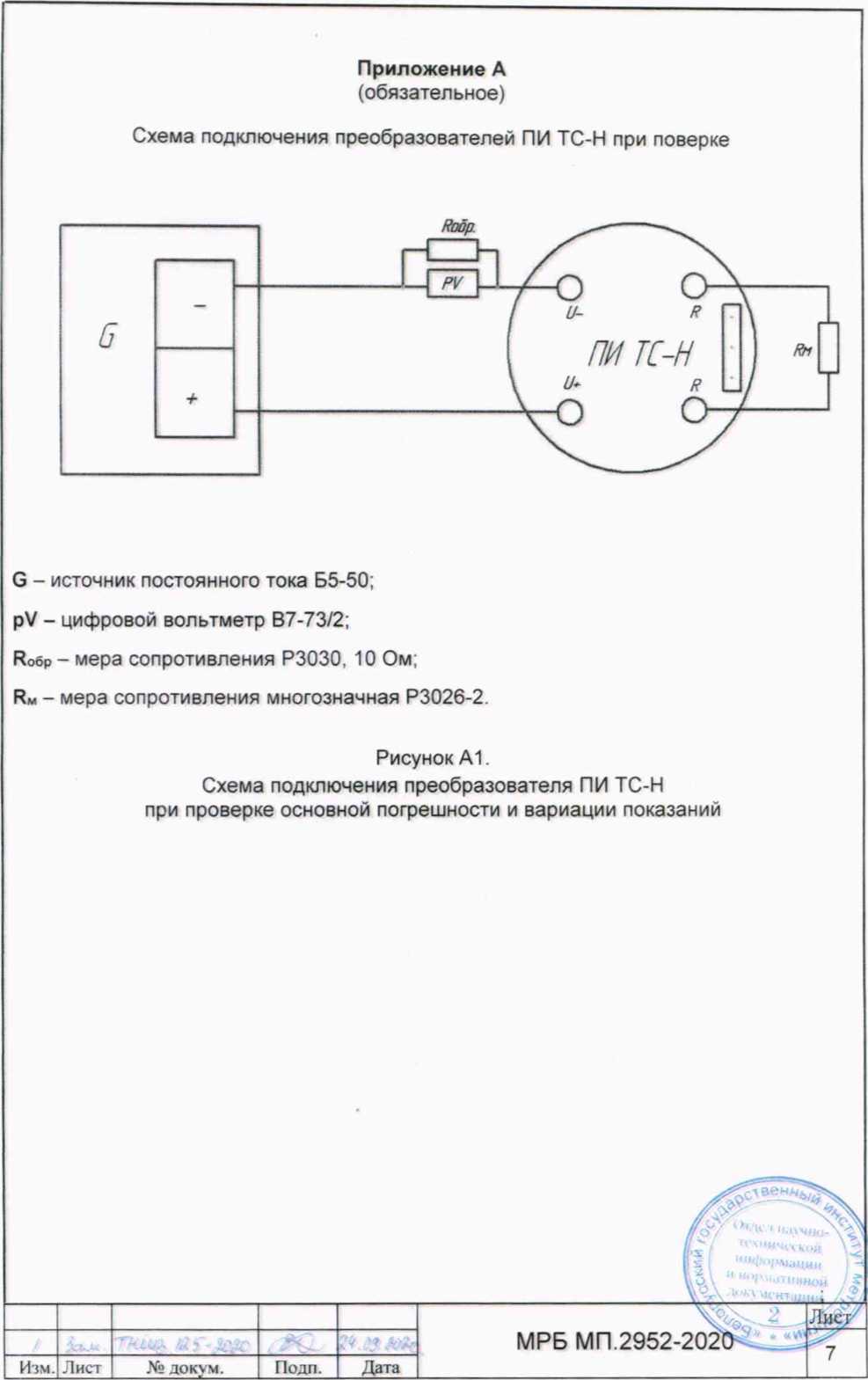

а) собрать схему, приведенную в приложении А;

в) установить на магазине сопротивлений Rm сопротивление, соответствующее верхнему пределу измеряемого температурного диапазона;

г) включить напряжение питания;

д) по истечении времени установления рабочего режима, изменяя сопротивление Rm, по показаниям вольтметра pV убедиться в работоспособности преобразователя.

8.4 Определение основной приведенной погрешности

• 8.4.1  Допускаемую основную приведенную погрешность определяют в нормальных условиях испытаний.

• 8.4.2 Допускаемую основную приведенную погрешность определяют следующим образом:

• - собрать схему (рис. А1);

• - включить источник питания и прогреть преобразователь в течение 15 минут;

• - выбрать в диапазоне измеряемых температур для проверяемой модификации преобразователя 6 точек, равномерно расположенных по диапазону и определить по таблице НСХ из ГОСТ 6651 значения сопротивления Ri, которые соответствуют выбранным точкам по температуре;

• - последовательно устанавливая на магазине сопротивлений значения Ri, измерить и зафиксировать соответствующие значения выходного тока (lewxi) преобразователя в мА;

• -  определить значения допускаемой основной приведенной погрешности преобразования по формуле (8.1):

Yi ~ 100><(1вых i - IpacM i)/16,

где:

1расч I = 4 + 16 (Ti - Тмин)/(Тмакс - Тмин) - расчётное значение выходного тока преобразователя в мА, которое соответствует точке Ti, выбранной в диапазоне измеряемых температур;

Тмакс, Тмин - верхняя И НИЖНЯЯ граница диапазона измеряемых температур для проверяемой модификации преобразователя, “С.

• 8.4.3 Считать преобразователь выдержавшим проверку, если макс] ное из значений у* не превышает значения допускаемой основной приведен»^^^ 0,1 % (0,25 %).

J'S '

'* i ■

‘    V.' I IklVMlK^.

V\UH4fvH0M

« Ч'Ч'Ч^ГИННОИ .0 >К’.

............

УТВЕРЖДАЮ

«Витебский ЦСМС»

П.Л. Яковлев

СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕСПУБЛИКИ БЕЛАРУСЬ

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ДЛЯ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ СОПРОТИВЛЕНИЯ ПИ ТС-Н

МЕТОДИКА ПОВЕРКИ

г. Новополоцк

1 Область применения

Настоящая методика предназначена для проведения первичной и периодической поверок преобразователей измерительных для термопреобразователей сопротивления ПИ ТС-Н (далее - преобразователи), выпускаемых по ТУ BY 300044107.012-2019.

Методика разработана в соответствии с ТКП 8.003-2011.

Межповерочный интервал для преобразователей: не более 24 месяцев.

2 Нормативные ссылки

• 2.1 В настоящей методике использованы ссылки на следующие стандарты и рекомендации по метрологии:

ТКП 8.003-2011 «Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Проведение работ».

ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

ГОСТ 12.2.007.0-75 «ССБТ Изделия электротехнические. Общие требования безопасности».

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

3 Операции поверки

• 3.1 При проведении поверки преобразователей должны выполняться операции, указанные в таблице 1.

Таблица 1

• 3.2 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1, поверка должна быть прекращена.

  Изм.	Лист	№докум.	Подпи^рь	Дата
  Разраб.		Забара В.И.		31.10.19
  Пров.		Крюков Э.В.		31.10.19
  Н. контр.		Забара В.И.		31.10.19
  Утв.		Сологуб Г.М.^		31.10.19

  Преобразователи измерительные для термопреобразователей сопротивления ПИ ТС-Н

  Методика поверки



  ЛйтёрС:

4 Средства поверки

• 4.1 При проведении поверки ПИ ТС должны применятся средства поверки, указанные в таблице 2:

  Таблица 2

  Номер пункта методики поверки



Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические характеристики и основные технические характеристики. Обозначения ТНПА

Визуально_________________________________________________

Мегаомметр Е6-16, номинальное напряжение 500 В, основная погрешность ±1,5 %.

Прибор измерительный ПИ-002/1. Диапазоны измерений:

• - относительной влажности воздуха от 5 % до 98 %;

• - температуры от плюс 5 °C до плюс 40 °C.

Барометр-анероид БАММ-1. Диапазон измерений от 79,8 до 106,6 кПа._______________________________________________________

Цифровой вольтметр В7-73/2. Диапазон измеряемых напряжений: от 10 мкВ до 1000 В. Класс точности: 0,01. ТУ РБ 100363840.007-2002.

Магазин сопротивлений Р4831, Класс точности 0,02/2 ± 10. Сопротивление до 11111,1 Ом.

Мера сопротивления Р 3030, 2 разряд. Сопротивление 10 Ом. ТУ 25-04.4078-82.

Источник питания постоянного тока Б5-50. Предел установки выходного напряжения от 1В до 299 В. Предел установки выходного тока от 0,001 А до 0,299 А. Погрешность установки выходного тока в режиме стабилизации тока не превышает: ±(1,0%1уст + 0,2%1тах) А.

Прибор измерительный ПИ-002/1. Диапазоны измерений:

• - относительной влажности воздуха от 5 % до 98 %;

• - температуры от плюс 5 °C до плюс 40 °C.

Барометр-анероид БАММ-1. Диапазон измерений от 79,8 до 106,6 кПа.

Примечания:

• 1 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 2 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке (отметки в формулярах или руководствах об эксплуатации) и (или) поверительные клейма.

5 Требования к квалификации поверителей

К проведению измерений при поверке и обработке результатов измерений допускаются лица, которые подтвердили компетентность выполнения данного вида поверочных работ в соответствии с законодательством Республики Беларусь об оценке соответствия.

ПД-.1 Мй>чпм- ' у

|»s i инфору»аь.ии i и норматив»'»” / V I       ______tiiiii

МРБ МП. 2

t^CT

6 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, установленные ТКП 181 и предусмотренные ГОСТ 12.2.007.0, указания по безопасности, изложенные в Руководстве по эксплуатации на преобразователи, применяемые средства измерений и вспомогательное оборудование.

соединительных проводов не должно превышать 0,1 % номинального сопротивления термопреобразователя при 0 °C.

8 Проведение поверки

8.1 Внешний осмотр

Провести внешний осмотр преобразователя, для чего проверить:

• - соответствие комплектности поставки преобразователя, приведённой в паспорте:

• - отсутствие механических повреждений наружных частей, клемм прё^^зобателя, наличие клейм и четкой маркировки.

Оыел науч1;1.1   \

• - отсутствие коррозии на клеммах (при необходимости клеммы 3!^йстить)$^^°;;

  Изм.	Лист	№ докум.	Поди.	Дата

V, 5. и норма гипнон -----------------------------------к'о'ч -l.bk-. MV!           ■ МРБ МП. 2952-2G8^*

г*

8.2 Проверка электрического сопротивления изоляции.

Сопротивление изоляции между выводами ТС и защитной арматурой определяют при нормальных условиях при двух направлениях приложенного испытательного напряжения 100 В.

Отсчет показаний по мегаомметру произвести по истечении 1 минуты после приложения напряжения к испытываемому преобразователю.

Преобразователь считают выдержавшим испытания, если измеренные значения сопротивления изоляции не менее 100 МОм.

8.3 Опробование

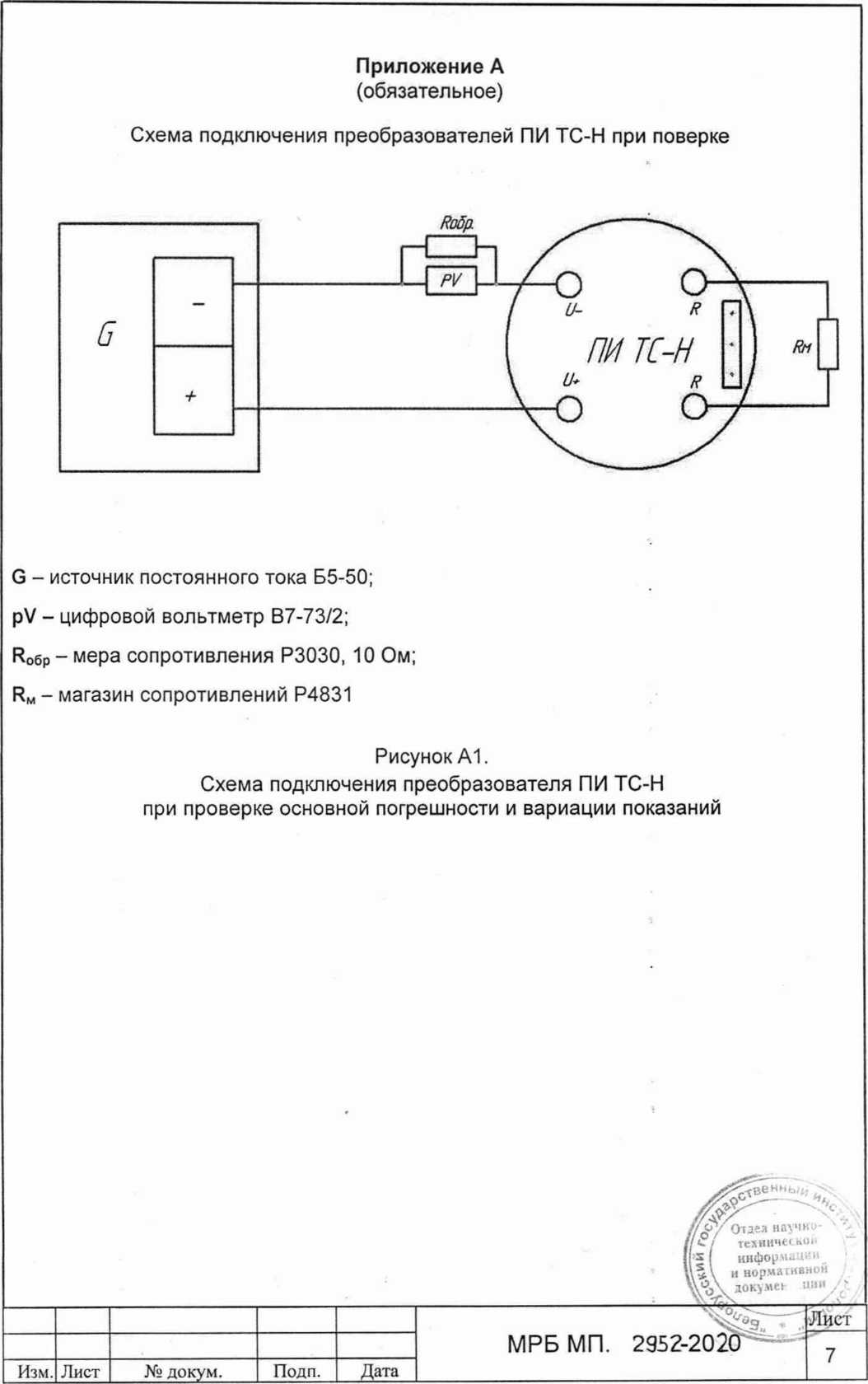

а) собрать схему, приведенную в приложении А;

в) установить на магазине сопротивлений Rm сопротивление, соответствующее верхнему пределу измеряемого температурного диапазона;

г) включить напряжение питания;

д) по истечении времени установления рабочего режима, изменяя сопротивление Rm, по показаниям вольтметра pV убедиться в работоспособности преобразователя.

8.4 Определение основной приведенной погрешности

• 8.4.1  Допускаемую основную приведенную погрешность определяют в нормальных условиях испытаний.

• 8.4.2 Допускаемую основную приведенную погрешность определяют следующим образом:

• - собрать схему (рис. А1);

• - включить источник питания и прогреть преобразователь в течение 15 минут;

• - выбрать в диапазоне измеряемых температур для проверяемой модификации преобразователя 6 точек, равномерно расположенных по диапазону и определить по таблице НСХ из ГОСТ 6651 значения сопротивления Ri, которые соответствуют выбранным точкам по температуре;

• - последовательно устанавливая на магазине сопротивлений значения Ri, измерить и зафиксировать соответствующие значения выходного тока (1вых1) преобразователя в мА;

• - определить значения допускаемой основной приведенной погрешности преобразования по формуле (8.1):

(8.1)

где:

1расч i 4 + 16 (Ti - Т

мин)/(Тмакс ” Тмин ) - расчётное значение выходного тока преобразователя в мА, которое соответствует точке Tj, выбранной в диапазоне измеряемых температур;

Тмакс, Тмин - верхняя И НИЖНЯЯ граница диапазона измеряемых температур для проверяемой модификации преобразователя, °C.

• 8.4.3 Считать преобразователь выдержавшим проверку, если максимальное из значений у| не превышает значения допускаемой основной приведениё^ед1е1Йуости 0,1 % (0,25 %).                                                           .                      .

1/< i гсхкическои

• j’S ! информаиии V\ * \ и иир.мйтивнои 'докуме! ции .    ,

ТЛист

8.5 Проверка вариации выходного сигнала

• 8.5.1 Для проверки вариации выходного сигнала собирают схему, приведенную на рис. А.1, и выдерживают в течение времени установления рабочего режима в нормальных условиях испытаний.

• 8.5.2 Вариацию выходного сигнала определяют как наибольшую по абсолютному значению разность выходных сигналов, полученную при подходе к одному и тому же значению входного сигнала снизу или сверху при заданном его значении. Вариацию определяют при четырех значениях выходного тока (20 %, 40 %, 60 %, 80 % диапазона изменения выходного сигнала) по формуле:

Yr= 11’-1/1б| хЮО, (8.2)

где: Г и I значения выходного сигнала постоянного тока, полученные при одном и том же номинальном значении входной измеряемой величины при прямом и обратном ходе соответственно, мА.

• 8.5.3 Считать преобразователь выдержавшим поверку, если максимальное из четырех значений выходного тока не превышает предела допускаемой основной приведенной погрешности.

9 Оформление результатов поверки

• 9.1 Результаты поверки оформляются протоколом по форме, приведенной в приложении Б.

• 9.2 Положительные результаты первичной поверки удостоверяются нанесением на лицевую поверхность оттиска поверительного клейма или клейма-наклейки и записью в паспорте результатов поверки.

• 9.3 При отрицательных результатах поверки преобразователь бракуется и выдается извещение о непригодности в соответствии с ТКП 8.003 с указанием причин. При этом оттиск поверительного клейма и клеймо-наклейка гасятся.



JI' iCXrfH'l»

|j*s { инфо,' V,.. '. ‘И и нормашьгЛ'Н AOKVMCh ции -_________________________________________________' S’

—*

МРБ МП. 2952-2о

(соответствует, не соответствует)

• 3 Определение электрического сопротивления изоляции:

измеренное значение

4 Определение основной приведенной погрешности и вариации показаний:

Заключение:

Преобразователь ПИ ТС-Н зав. №

(годен, не годен, указать причину негодности)

расшифровка подписи

подпись

измененных

Подпись

/
