Методика поверки «Меры электрического сопротивления однозначные серии МЭСО» (МЭСО-18 ΜΠ)

УТВЕРЖДАЮ

МЕРЫ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ОДНОЗНАЧНЫЕ СЕРИИ МЭСО

МЕТОДИКА ПОВЕРКИ

МЭСО-18 МП г. Москва

2018 г.

Содержание

• 1  ВВОДНАЯ ЧАСТЬ

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3  СРЕДСТВА ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  УСЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Проверка электрического сопротивления изоляции

  • 8.3 Проверка электрической прочности изоляции

  • 8.4 Определение метрологических характеристик

    • 8.4.2 Определение основной абсолютной погрешности воспроизведения электрического сопротивления

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на меры электрического сопротивления серии МЭСО (далее по тексту - меры) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять меры до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять меры в процессе эксплуатации и/или хранения.

• 1.4 Интервал между поверками 1 год.

• 1.5 Основные метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики мер

Продолжение таблицы 1

Окончание таблицы 1_________________________________________________________________

Примечание

^1}В формулах расчёта пределов допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току R_BOcnp-действительное значение электри-ческого сопротивления постоянному току указанное в паспорте

2.1 При проведении поверки проводят операции, указанные в таблице 2. Таблица 2 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата, в процессе выполнения любой из операций

поверки, меры бракуют и их поверку прекращают.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 3 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

Окончание таблицы 3

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К поверке мер допускают лиц, аттестованных на право поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения мер и оборудования необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабелей или адаптеров и сетевых кабелей, предназначенных для данного оборудования;

• - присоединения мер и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с мерами в условиях температуры и влажности, выходящих за допустимые значения;

• - запрещается работать с мерами в случае обнаружения их повреждений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды, °C              от плюс 18 до плюс 28;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  изучить руководство по эксплуатации на поверяемые меры, а также руководства по эксплуатации применяемых средств поверки;

выдержать средства измерений в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• -  подготовить к работе средства измерений и выдержать во включенном состоянии в соответствии с указаниями руководств но эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие проверяемой меры следующим требованиям:

• -  комплектности меры в соответствии с руководством по эксплуатации;

• -  не должно быть механических повреждений корпуса, лицевой панели, разъемов, все надписи на панели должны быть четкими и ясными;

• -  все разъемы не должны иметь повреждений и должны быть чистыми.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить меру и установку для проверки электрической безопасности GPT-79803 (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать значение напряжения постоянного тока не менее (500± 100) В между измерительной цепью и корпусом.

• 3) измерить значение электрического сопротивления изоляции.

Результаты считаются положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 100 МОм.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить измеритель и прецизионный источник питания SPELLMAN 205-20R (далее - источник) в соответствии с эксплуатационной документацией;

• 2) подключить источник и подать испытательное напряжения величиной 19 000 В между корпусом мер и контактами Hi и Low; между контактами Hi и Lo (испытательное напряжение плавно увеличивать от нуля до 19 000 В);

• 3) подавать испытательное напряжения в течение 1 минуты (контролируя время воспроизведение с помощью секундомера механического СОСпр-26-2), после чего плавно снизить до нуля и отключить установку.

Результаты считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции (падение напряжения до пуля указывает на наличие пробоя или перекрытия изоляции). Появление «короны» или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.4.1 Определение метрологических характеристик заключается в определении основной абсолютной погрешности воспроизведения электрического сопротивления и проводится в следующей последовательности:

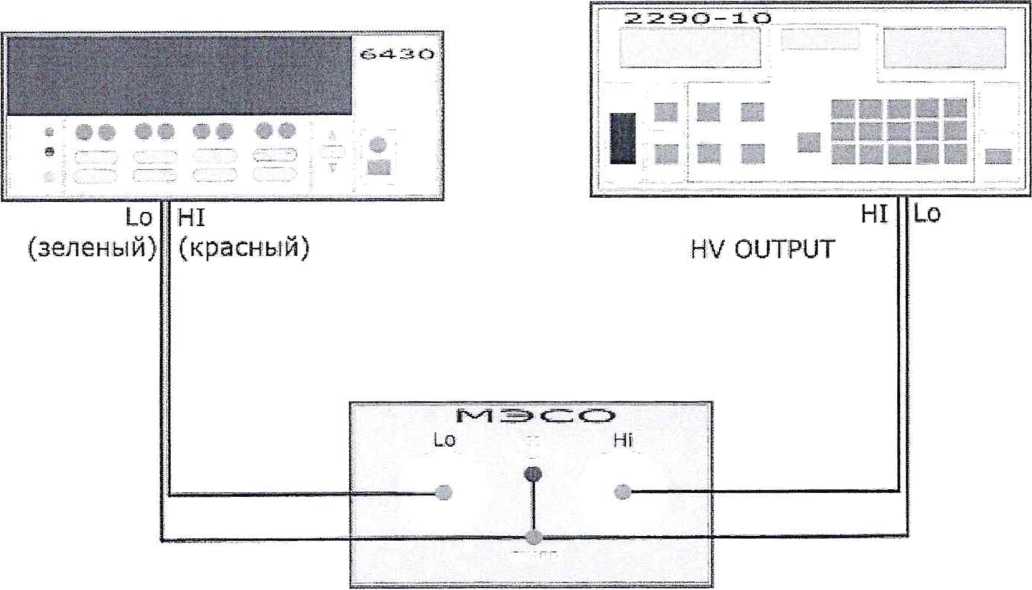

• 1) Собрать схему, представленную на рисунке 1.



Рисунок 1 - Структурная схема определения основной абсолютной погрешности воспроизведения электрического сопротивления.

где МЭСО - поверяемая мера,

2290-10 - источник питания измерительный KEITHLEY 2290-10, 6430 - калибратор-измеритель напряжения и силы тока 6430.

• 2) На источнике питания измерительном KEITHLEY 2290-10 установить напряжение 5 000 В.

• 3) На калибраторе-измерителе напряжения и силы тока 6430 установить режим измерения силы постоянного тока в заданном диапазоне;

• 4) Произвести измерения силы постоянного тока и зафиксировать измеренное значение по показаниям калибратора-измерителя 6430;

• 5) Основную абсолютную погрешность воспроизведения электрического сопротивления определить по формуле

AR = U/I-R_eocnp                                     (3)

где U - значение напряжения постоянного тока, установленное на источнике 2290-10; I - измеренное значение силы тока по показаниям калибратора-измерителя 6430; Reocnp - действительное значение электрического сопротивления постоянному току указанное в паспорте.

• 6) Повторить пункты 2-5 для напряжения источника питания 10 000 В;

• 7) Результаты поверки считают положительными, если полученное значение погрешности не превышает предел допустимой погрешности, указанной в таблице 1.

• 9.1     Положительные результаты поверки СИ оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в паспорте и нанесением знака поверки.

• 9.2 Знак поверки наносится на корпус мер и (или) на свидетельство о поверке.

• 9.3 При отрицательных результатах поверки СИ не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 9.4 Отрицательные результаты поверки СИ оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а СИ не допускают к применению.



  Е.С. Устинова

Инженер отдела испытаний ООО «ИЦРМ»
