ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

л *.,?/ -^^Л^аместитель директора ветвенной метрологии ФГУП "ВНИИМС"

/У**

/У О VAJcVl * л z-

2yZ* О        *“      ' • /z

?“S*£ ИО» :jgmxH I<0,0.           5-мё sH

iw^s’ ; МёяЕШу гргЭбн 17~, Л о • .хУГЖЯ* .Ж1х /Л      ы

Иванникова

2018 г.

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ВОДЫ УЛЬТРАЗВУКОВЫЕ "ПУЛЬСАР"

МЕТОДИКА ПОВЕРКИ

МП 208-080-2018

2018 г.

Настоящий документ распространяется на счетчики воды ультразвуковые "Пульсар" (далее - счетчик).

Методика поверки устанавливает методы и средства первичной (до ввода в эксплуатацию и/или после ремонта) и периодической поверок.

Первичную и периодическую поверки осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

Интервал между поверками - шесть лет.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

  • - внешний осмотр (7.1);

  • - проверка идентификационных данных программного обеспечения (7.2);

  • -  проверка герметичности (7.3);

  • -  опробование (7.4);

  • - определение метрологических характеристик (MX) (7.5).

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Перечень средств измерений (СИ) и вспомогательного оборудования, применяемых при проведении поверки:

  • - установка поверочная с диапазоном измерений объемного расхода воды от 0,006 до 250 м3/ч и пределами допускаемой относительной погрешности измерений объема воды не более ±0,5 %;

  • - термогигрометр с диапазоном измерений относительной влажности воздуха от 15 до 85 %, с относительной погрешностью ±2,5 %, диапазоном измерений температуры от 0 до 50 °C, погрешностью ±0,5 °C;

  • - гидравлический пресс (далее - пресс) со статическим избыточным давлением до 1,6 МПа;

  • - манометр избыточного давления показывающий (далее - манометр) класса 0,4 с диапазоном измерений избыточного давления от 0 до 2,5 МПа по ГОСТ 2405-88;

  • - счетчик импульсов - регистратор "Пульсар". Тип зарегистрирован в Гос. Реестре под №25951-10;

  • - конвертер RS485/RS232;

  • - персональный компьютер с программным обеспечением "TestAll";

  • - программное обеспечение HeatMeter2 VI, номер версии - не ниже 1.0.

  • 2.2 Допускается применение других средств измерений и оборудования с метрологическими характеристиками не хуже приведенных в п.п. 2.1.

  • 2.3 Все средства измерений (рабочие эталоны) должны быть поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К выполнению поверки допускают лиц, прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, годных по состоянию здоровья, аттестованные в качестве поверителя по ПР 50.2.012-94, изучивших настоящую методику поверки, эксплуатационную документацию на: счетчики, средства поверки и прошедшие инструктаж по технике безопасности.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При подготовке и проведении поверки необходимо соблюдать требования безопасности, установленные в нормативно-методической документации на применяемые средства измерений и испытательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

-температура окружающей среды, °C -относительная влажность воздуха, % -атмосферное давление, кПа (мм рт. ст.)

(от 630 до 800)

-отсутствие вибраций, электрических и магнитных полей (кроме магнитного поля Земли)

-измеряемая среда

-изменение объемного расхода воды в процессе измерения не более, %, на расходах:

от +5 до +50

от 30 до 80 от 84,0 до 106,7

вода.

  • - qmin<q<qt (Qi<Q<Q2)

  • - qt<q<qn (Q2<Q<Q3)

  • - температура воды, °C

  • - изменение температуры измеряемой среды за время измерения, °C, не более

±2,5

±5,0

20 ± 10

5

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Проверяют наличие действующих свидетельств о поверке на средства поверки и испытательное оборудование.

  • 6.2 Проверяют работоспособность средств поверки.

  • 6.3 Счетчики, средства поверки и вспомогательное оборудование подготавливают к работе в соответствии с эксплуатационной документацией на них.

  • 6.4 Допускается проводить периодическую поверку счетчиков по методике МИ 1592-2015 "ГСП. Счетчики воды. Методика поверки"

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

    • 7.1.1 При внешнем осмотре устанавливают:

  • - правильность оформления отметок о поверке и ремонте;

  • - наличие пломб предприятия-изготовителя;

  • - отсутствие механических и других повреждений и дефектов, препятствующих проведению поверки.

  • 7.2 Проверка идентификационных данных программного обеспечения (ПО)

С помощью интерфейса пользователя программного обеспечения HeatMeter2_V 1, сверяют идентификационные данные ПО, установленного в счетчике с идентификационными данными ПО, приведенным в эксплуатационной документации или описании типа на счетчик.

Результаты проверки считают положительными, если идентификационные данные ПО, установленного в счетчике, соответствуют идентификационным данным, приведенным в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

USMeter2 VI

Номер версии (идентификационный номер) ПО, не ниже

1.Х

Цифровой идентификатор ПО

_*

* Данные недоступны, так как данное ПО не может быть модис или прочитано через какой-либо интерфейс после опломбирова

шцировано, загружено

1НИЯ.

  • 7.3 Проверка герметичности

Счетчик и соединительные элементы должны быть герметичными. Для проверки герметичности счетчика собирают закрытую гидравлическую систему (далее - система), включающую в себя счетчик, манометр и пресс.

С помощью пресса устанавливают в системе по манометру максимальное избыточное давление для счетчика, указанное в эксплуатационной документации на счетчики, выдерживают счетчик под максимальным избыточным давлением не менее 15 минут.

Результаты проверки считают положительными, если избыточное давление в течение 15 минут не понижается.

  • 7.4 Опробование

При опробовании устанавливают работоспособность счетчика и готовность к проведению измерений, при этом проверяют:

-соблюдение требований безопасности и условий проведения поверки;

-функционирование счетчика;

-наличие выходных сигналов интерфейсов связи (при комплектации счетчика импульсным выходом, радиомодулем, интерфейсом связи RS-485 или интерфейсом связи М-Bus).

Проверку импульсного дистанционного сигнала проводят на поверочной установке. К выводным контактам импульсного датчика подключают счетчик импульсов - регистратор "Пульсар". Фиксируются показания счетчика. Далее методом старт- стоп начинают пролив на любом расходе. Проливают 0,1 м3 и останавливают установку. Количество импульсов, полученное от счетчика воды через счетчик импульсов-регистратор, умножают на вес импульса, указанный в документации на счетчик, получают расчётное значение объема, которое сравнивают с объемом воды, прошедшим через счетчик. Допускается расхождение, равное весу импульса по модулю.

Проверку сигнала от радиомодуля (передатчика), счетчика воды "Пульсар" проводят сравнением показаний счетчика и значения, считанного при помощи персонального компьютера, полученного от приемного радиомодуля.

Персональный компьютер с подключенным к нему приемным радиомодулем USB устанавливают на расстоянии не более 10 м от счетчика воды.

Запускают программу "НурегТегттаГ'и настроить COM-порт с параметрами:

  • - скорость: 921600 бит/с;

  • - биты данных: 8;

  • - чётность: нет;

  • - стоповые биты: 1;

  • - управление потоком: нет.

После чего в окно программы автоматически будут выдаваться данные о показаниях испытуемых счетчиков, в формате:

WC Rf N_XXXXXXXX

Дата Время V=000000.000 m3, где

N ХХХХХХХХ - заводской номер счётчика;

Дата - текущая дата;

Время - текущее время;

V - текущее показание объёма в метрах кубических.

Допускается расхождение 0.001 м3

Проверку работоспособности цифрового выхода счетчика RS-485 проводят с помощью персонального компьютера и программного обеспечения "TestAll" через конвертер RS485/RS232. В программе "Test All” выбирают номер порта, через который к компьютеру подключен конвертер, оставив все остальные параметры неизменными. Сравнивают показания, считанные с экрана компьютера, и счетчика. Допускается расхождение в 0,001 м3.

Проверку работоспособности выхода M-Bus проводят с помощью персонального компьютера и программного обеспечения "TestAll" через конвертер M-Bus. В программе "TestAll" настраивают свойства подключения:

  • - скорость 2400 бит/с;

  • - четность: Even.

Данные, полученные через конвертер M-Bus, сравнивают с показаниями счетчика. Допускается расхождение в 0,001 м3.

  • 7.5 Определение метрологических характеристик

    • 7.5.1 Относительную погрешность измерений объема воды определяют при следующих значениях объемного расхода воды:

  • - для исполнений 1,2:

  • 1) между qmm и l,lqmin;

  • 2) между qt и l,lqt;

  • 3) между 0,9qn и qn (при qn> 100 м3/ч, испытания проводят в диапазоне

0,2qn ...0.25qn);

  • - для исполнения 3:

  • 1) между Qi, и 1,1Qi;

  • 2) между Q2 и 1,1Q2;

  • 3) между 0,9Q3 и Q3 (при 0*з> 100 м3/ч, испытания проводят в диапазоне 0,2Q3...0.25Q3).

  • 7.5.2 Относительную погрешность измерений объема воды, определяют по формуле

V -V

6V - и э-100%,                            (1)

где VH - объем воды, измеренный счетчиком, м3;

V3 - объем воды, измеренный поверочной установкой, м3.

  • 7.5.3 Результаты поверки считают положительными, если значения относительной погрешности измерений объема воды не превышают пределов допускаемой относительной ’погрешности измерений объема воды, в диапазоне объемных расходов:

  • 1) для исполнения 1:

в диапазоне объемных расходов от qmin до qt (исключая) <5Р^=±5 %;

в диапазоне объемных расходов от qt (включая) до qmax <5Р=±2 %;

  • 2) для исполнения 2:

во всем диапазоне объемных расходов : ±(2+0,02 qn /q), но не более ±5%;

  • 3) для исполнения 3:

в диапазоне объемных расходов Qi < Q < Q2 <-)Е=±5 %; в диапазоне объемных расходов Q2 < Q < Q4 с5И=±2 %;

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляют протоколом в произвольной форме.

Положительные результаты поверки оформляют записью в руководстве по эксплуатации, удостоверенной подписью поверителя, и нанесением знака поверки на руководство и на прибор, согласно Приложения А, по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 Счетчик пломбируют . согласно Приложению А.

  • 8.3 При отрицательных результатах поверки счетчик к применению не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

    Начальник отдела 208 ФГУП "ВНИИМС"

    Начальник сектора ФГУП "ВНИИМС"

    Гл. метролог ООО НПП "ТЕПЛОВОДОХРАН"

    В.И. Никитин

    В. П. Румянцев

    Б.А. Иполитов

Приложение А

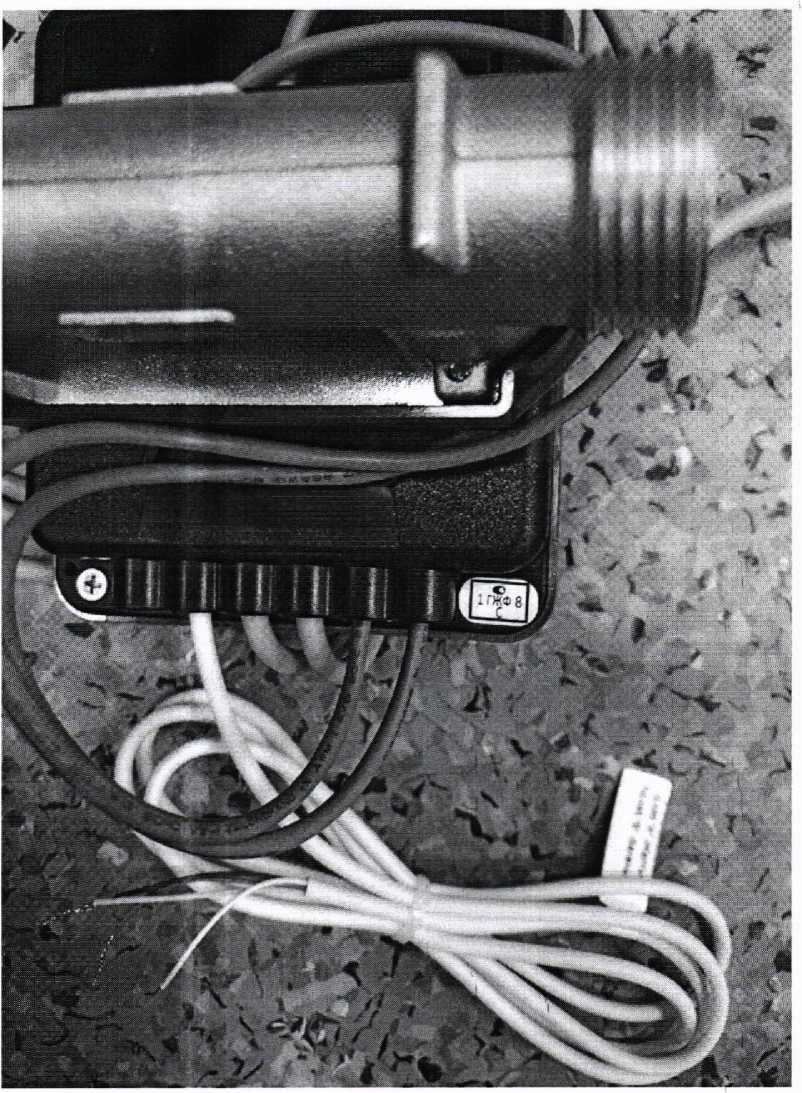

Схема пломбирования счетчика

Фото 1. Вид знака поверки при нанесении на винт счетчика при пломбировании вычислителя
