ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

А.Д. Меньшиков

а»

«01» декабря 2020 г.

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ УРОВНЯ ЕМКОСТНЫЕ «ЭСКОРТ ТД-150»

Методика поверки

РТ-МП-8109-449-2020 г. Москва

2020 г.

1 Общие положения

Настоящая методика поверки распространяется на измерители уровня емкостные «ЭСКОРТ ТД-150» (далее - измерители), изготавливаемые ООО «Техавтоматика», г. Казань, и устанавливает методику ее первичной и периодической поверок.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых измерителей к государственному первичному эталону единицы длины - метру ГЭТ2-2010.

Для обеспечения реализации методики поверки при определении метрологических характеристик применяется метод прямых измерений.

2 Перечень операций поверки средства измерений
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Методы поверки

(номер пункта)

Обязательность проведения при поверке

первичной

периодической

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Проверка программного обеспечения средства измерений

9

Да

Да

Определение приведенной погрешности измерений уровня

10

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

И

Да

Да

3 Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 107 кПа;

  • - поверочная среда - диэлектрическая жидкость (далее - жидкость).

4 Требование к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, имеющие:

  • - право проведения поверки средств измерений (СИ) в соответствующей области аккредитации;

  • - изучившие руководство по эксплуатации (РЭ) на СИ и средства поверки;

  • - изучившие настоящую методику поверки;

  • - прошедшие инструктаж по технике безопасности в установленном порядке.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки измерителей применяют средства поверки, указанные в таблице 2, и вспомогательные технические средства, указанные в таблице 3.

  • 5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

  • 5.3 Эталоны единиц величин должны соответствовать требованиям Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного Постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734.

  • 5.4 Средства измерений, в соответствии с частью 1 статьи 9 Федерального закона № 102-ФЗ должны быть утвержденного типа, поверены и соответствовать требованиям методик поверки.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование средства поверки

Требуемые технические характеристики средства поверки

8 и 10

Рулетка измерительная металлическая Р50УЗК (регистрационный номер в Федеральном информационном фонде 43268-09)

диапазон измерений от 0 до 6000 м

3-й класс точности по ГОСТ 7502-98

ТаблицаЗ - Вспомогательные технические средства

Номер пункта документа по поверке

Наименование вспомогательных технических средств

Требуемые технические характеристики вспомогательных технических средств

8 и 10

Устройство настройки

ЭСКОРТ С-200, производства ООО «Техавтоматика», г. Казань

8 и 10

Персональный компьютер (далее - ПК)

Операционная система Windows ХР/7/8/10 и выше и программой Эскорт Конфигуратор (с сайта изготовителя www.fmeter.ru)

8и 10

Емкость

Высота не менее длины чувствительного элемента измерителя

6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки должны выполняться следующие требования по обеспечению безопасности:

  • - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже третьей;

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъемные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдать требования безопасности, указанные в технической документации на измерители, применяемые средства поверки и вспомогательные технические средства;

  • - поверитель должен соблюдать правила пожарной безопасности, действующие в организации.

7 Внешний осмотр средства измерений

При внешнем осмотре измерителя проверяют маркировку, комплектность, состояние коммуникационных и энергетических линий связи, отсутствие механических повреждений.

Не допускают к дальнейшей поверке измеритель, если обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей и прочие повреждения.

Результат внешнего осмотра считают положительным, если маркировка, комплектность, состояние коммуникационных и энергетических линий связи соответствуют эксплуатационным документам, отсутствуют механические повреждения.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Подготовка к поверке

    • 8.1.1 Средства поверки и поверяемый измеритель должны быть выдержаны в помещении, где проводят поверку, не менее одного часа.

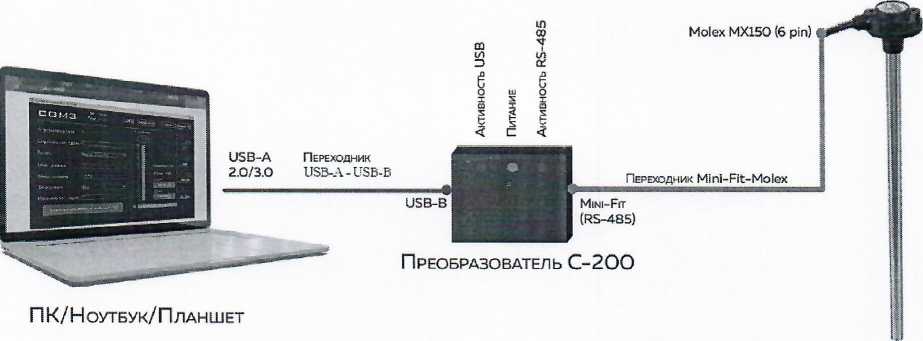

    • 8.1.2 Подключить измеритель к персональному компьютеру в соответствии с приложением А настоящей методики поверки.

    • 8.1.3 Поверяемый измеритель после включения в сеть прогреть в течение времени, указанного в эксплуатационной документации.

    • 8.1.4 Поверка должна проводиться на той жидкости, на которой будет эксплуатироваться измеритель, или с близкими к ней диэлектрическими параметрами.

    • 8.1.5 Запустить программу Эскорт Конфигуратор. Откроется главное окно программы.

    • 8.1.6 Установить верхний и нижний пределы диапазона измерений уровня в ПО Эскорт Конфигуратор:

  • - опустить измеритель в емкость;

  • - залить в емкость жидкость таким образом, чтобы измеритель был погружен на всю длину ЧЭ, выждать не менее 1 минуты;

  • - в окне программы нажать кнопку «Полный», напротив кнопки «Полный» зафиксируется соответствующее значение;

  • - извлечь измеритель из емкости и дать жидкости стечь в течение 1 минуты;

  • - в окне программы нажать кнопку «Пустой», напротив кнопки «Пустой» зафиксируется соответствующее значение;

  • - нажать кнопку «Записать параметры в устройство»;

  • - в поле «Максимальный уровень» (Nmax) установить максимальное значение диапазона измерений равный 4095;

нажать кнопку «Записать параметры в устройство».

8.2 Опробование

Измеритель погрузить в жидкость на различные уровни. На мониторе ПК зафиксировать изменения уровня.

Результат опробования считают положительным, если установлена связь с измерителем, показания измерителя изменяются в соответствии с изменением уровня.

9 Идентификация программного обеспечения

Проверка идентификационных данных программного обеспечения (ПО) осуществляется следующим образом:

на главном окне программы Эскорт Конфигуратор в строке «FW» отображается версия ПО встроенного ПО;

на главном окне программы Эскорт Конфигуратор в верхней строке отображается версия ПО EscortTD.exe (Эскорт Конфигуратор);

Результат проверки считают положительным, если номер версии ПО соответствуют данным, приведенным в описании типа.

10 Определение приведенной погрешности измерений уровня

Для определения приведенной погрешности измерений уровня нанести отметки на чувствительном элементе измерителя (далее - ЧЭ) при помощи измерительной рулетки, равные (5...10), (20...30), (45...55), (70...80) и (90..95)% от диапазона измерений;

Погрузить измеритель в жидкость согласно уровням погружения точек (Таблица Б.1 Приложения Б настоящей методики поверки), выждать не менее 1 минуты и записать установившееся значение цифрового кода N, отображаемого в окне программы Эскорт Конфигуратор.

11 Подтверждение соответствия средства измерений метрологическим требованиям

max

Для полученных в пункте 10 результатов рассчитать приведенную погрешность измерений уровня у, % по формуле

N

1 * max

(1)

где Namaji - расчетное значение цифрового кода, соответствующее текущему уровню погружения измерителя, определяемое по формуле:

этал

(2)

где Hi - значение уровня жидкости, соответствующее текущему уровню погружения измерителя, мм;

L - диапазон измерений, который соответствует диапазону цифрового кода от Nmin (минимальное значение уровня) до Nmax, мм.

Результат поверки считается положительным, если значение приведенной погрешности не превышает ±1 %.

12 Оформление результатов поверки
  • 12.1 Результаты поверки заносят в протокол произвольной формы (Приложение Б к настоящей методике поверки).

  • 12.2  Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.3 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативноправовыми документами.

  • 12.4 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.

В.И. Беда

И.В. Беликов

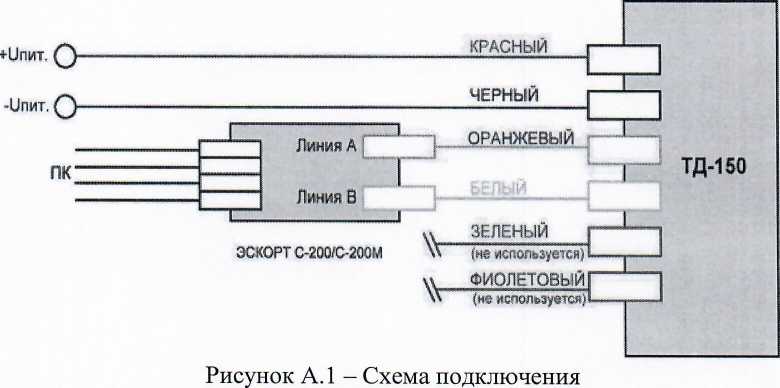

ПРИЛОЖЕНИЕ А

к РТ-МП-8109-449-2020

(обязательное)

ПРИЛОЖЕНИЕ Б к РТ-МП-8109-449-2020 (рекомендуемое)

ПРОТОКОЛ

поверки измерителя уровня топлива «ЭСКОРТ ТД-150»_________, зав. №

Дата:_________

Условия проведения поверки:______________________________________________________

Средства поверки:_______________________________________________________________

Результаты поверки:

Внешний осмотр:___________________________________________________________

Версия ПО:________________________________________________________________

Опробование:_____________________________________________________________________

Таблица

S.1

№ контрольной точки

Значение длины ЧЭ, % от диапазона измерений

Значение цифрового кода уровня

Значение приведенной погрешности, у, %

Допускаемое значение приведенной погрешности, у, %

NH3M

Иэтал

1

5

200

2

25

1000

3

50

2000

±1

4

75

3000

5

95

3800

Заключение:____________________________________________

Поверитель:__

8
