Методика поверки «Измерители-регистраторы ИС-203» (Код не указан!)
УТВЕРЖДАЮ еститель директора по качеству ФГУП «ВНИИМС»
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-1.jpg)
•'’•л.'»*
Н.В. Иванникова
£9» 2016 г.
МЕТОДИКА ПОВЕРКИ
л
г. Москва
1 Введение
Настоящая методика поверки распространяется на измерители-регистраторы ИС-203 и устанавливает методы и средства их первичной и периодической поверок.
При первичной поверке допускается проводить выборочный контроль согласно ГОСТ Р ИСО 2859-1-2007 «Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества». Общий уровень контроля II, приемлемый уровень качества AQL 2,5%. Метод отбора по ГОСТ 18321-73.
Данные по одноступенчатому плану для нормального контроля при приемлемом уровне качества AQL 2,5% приведены в таблице 1.
Таблица 1
Объем партии, шт. |
Объем выборки, шт. |
Приемочное число, шт. |
Браковочное число, шт. |
от 2 до 8 включ. |
2 |
0 |
1 |
от 9 до 15 включ. |
3 |
0 |
1 |
от 16 до 25 включ. |
5 |
0 |
1 |
от 26 до 50 включ. |
8 |
0 |
1 |
от 51 до 90 включ. |
13 |
1 |
2 |
от 91 до 150 включ. |
20 |
1 |
2 |
Результаты выборочного контроля распространяются на всю партию. Партию считают соответствующей требованиям настоящей методики, если число дефектных единиц в выборке меньше или равно приемочному числу и не соответствующей, если число дефектных единиц в выборке равно или больше браковочного числа.
Периодической поверке подвергается каждый прибор.
Интервал между поверками - 2 года.
Метрологические и технические характеристики измерителей-регистраторов ИС-203 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики (в зависимости от модификации приборов) | ||||
ИС- 203.1.0 |
ИС- 203.1.1 |
ИС-203.2 |
ИС-203.3 |
ИС-203.4 | |
Количество каналов измерений |
2 |
2 |
4 | ||
Тип индикатора |
- |
жки |
сди |
СДИ | |
Диапазон измерений температуры, °C |
от минус 30 до плюс 85 |
от минус 50 до плюс 180 (от 39,23 до 88,52 (50М), от 78,46 до 177,04 (100М)) | |||
Диапазон измерений электрического сопротивления в температурном эквиваленте в зависимости от типа НСХ по ГОСТ 6651-2009, °C (Ом): 50М, 100М (а=0,00428 °C'1) | |||||
50П, 100П (а=0,00391 °C’1) |
- |
от минус 50 до плюс 500 (от 40,00 до 141,93 (50П), от 80,00 до 283,85 (100П)) | |||
Pt50, PtlOO (а=0,00385 °C'1) |
- |
от минус 50 до плюс 500 (от 40,15 до 140,49 (Pt50), от 80,31 до 280,98 (PtlOO)) | |||
Пределы допускаемой основной абсолютной погрешности при измерении температуры, °C (Досн.абс) |
±1,0 |
±2,0 |
±0,2 | ||
Разрешающая способность, °C |
0,5 |
I 0,1 | |||
Диапазон измерений постоянного тока, мА |
- |
- |
от 4 до 20 |
Наименование характеристики |
Значение характеристики (в зависимости от модификации приборов) | ||
ИС- ИС- 203.1.0 203.1.1 |
ИС-203.2 |
ИС-203.3 ИС-203.4 | |
Пределы допускаемой основной приведенной погрешности при измерении постоянного тока, % |
- |
- |
±0,25 |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной (плюс 20±5 °C), на каждые 10 °C |
- |
±0,5'Досн.абс | |
Программируемый интервал между измерениями, с |
от 2 до 86400 | ||
Номинальное значение напряжения питания постоянного тока, В |
4,5 |
9 |
18 |
Габаритные размеры, мм, не более |
89x51x25 |
125x70x52 |
160x102x54 |
Масса, кг, не более |
0,095 |
0,27 |
0,35 |
Тип интерфейса для связи с ПК |
USB |
RS232 |
RS485 |
Средняя наработка на отказ, ч, не менее |
50000 | ||
Средний срок службы, лет, не менее |
7 | ||
Рабочие условия эксплуатации:
|
от минус 30 до плюс 85; не более 80 (при температуре плюс 35 °C) |
от минус 20 до плюс 50; не более 90 |
от минус 30 до плюс 50; не более 90 |
2 Операции поверки
При проведении первичной и периодической поверки должны выполняться операции,
указанные в таблице 3.
Таблица 3
Наименование операции |
Номер пункта МП |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
6.1 |
Да |
Да |
2 Опробование, проверка версии встроенного программного обеспечения (ПО) |
6.2 |
Да |
Да |
3 Проверка диапазона измерений и определение абсолютной погрешности приборов ИС-203.1.0, ИС-203.1.1 |
6.3 |
Да |
Да |
4 Проверка диапазона измерений и определение основной абсолютной погрешности при измерении температуры (для приборов ИС-203.2, ИС-203.3, ИС-203.4) |
6.4 |
Да |
Да |
5 Определение основной приведенной погрешности при измерении постоянного тока (для приборов ИС-203.3 и ИС-203.4) |
6.5 |
Да |
Да |
3 Средства поверки
При проведении поверки применяют средства, указанные в таблице 4.
Таблица 4
Наименование и тип средств измерений и оборудования |
Основные метрологические характеристики |
1. Мера электрического сопротивления постоянного тока многозначная МС3070 (-2, -3) |
Диапазон устанавливаемых сопротивлений от 0,01 до 111111,1 Ом, КТ 0,002/ 1,5-10'6, 0,005/1,5 10'6 |
2. Калибратор-измеритель унифицированных сигналов «ИКСУ-260» |
В соответствии с описанием типа для Госреестра (регистрационный № 35062-07) |
3. Камера климатическая «MHU- 225CNSA» |
Диапазон воспроизводимых температур от минус 70 до плюс 150 °C, нестабильность ±0,1 °C |
4. Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 |
Диапазон измерений от минус 50 до плюс 450 °C, 3 разряд по ГОСТ 8.558-2009 |
5. Измеритель температуры многоканальный прецизионный МИТ 8.02 |
В соответствии с описанием типа для Госреестра (регистрационный № 19736-11) |
6 Персональный компьютер с операционной системой не ниже WINDOWS 98 (2000, ХР). |
- |
Примечания:
1. Все эталоны и средства измерений, применяемые при поверке, должны быть аттестованы (эталоны) и иметь действующие свидетельства о поверке.
2. Допускается применение других средств измерений с метрологическими характеристиками, удовлетворяющими следующему критерию: АДП^ 1/3, где: Дэ - погрешность эталонных СИ, А п - погрешность поверяемого датчика.
4 Требования безопасности
При проведении поверки необходимо соблюдать:
-
- требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;
-
- указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;
-
- указания по технике безопасности, приведенные в руководстве по эксплуатации ИС-203 .Х.00.000 РЭ.
К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации измерителя регистратора ИС-203 и прошедшие инструктаж по технике безопасности.
5 Условия поверки и подготовка к ней
При проведении поверки должны соблюдаться следующие условия:
|
от 15 до 25; от 30 до 80; от 86 до 106,7; |
ИС-203.1.0, ИС-203.1.1 ИС-203.2 |
4 5 +0 3 • -1.5 ’ 91з; |
ИС-203.3, ИС-203.4 (через адаптер от сети -220В, 50 Гц) |
18166. |
6 Проведение поверки
-
6.1 Внешний осмотр
При внешнем осмотре проверяется:
-
- наличие кабелей и программ в соответствии с таблицей 5;
-
- правильность маркировки модификации (в соответствии с паспортом);
-
- отсутствие механических повреждений на корпусе и индикаторе;
-
- отсутствие посторонних шумов при встряхивании.
6.2 Опробование
Опробование проводится в соответствии с п.4 Руководства по эксплуатации ИС-203 .ХХ.000 РЭ. Обозначения программ и кабелей, используемых при проведении поверки различных модификаций приборов, приведены в таблице 5.
Таблица 5
Модификация |
ИС-203.1.0, ИС-203.1.1 |
ИС-203.2 |
ИС-203.3, ИС-203.4 |
Программа |
Dispatcher 103 |
Dispatcher201 |
Dispatcher203 |
Кабель ПК* |
USB AM-AM |
ИС-203.2.02.010 |
ПС-2 |
Кабель №1** |
- |
ИС-203.3.02.110 |
ИС-203.3.02.110 |
Кабель №2*** |
- |
- |
ИС-203.3.02.120 |
* - кабель для подключения прибора к персональному компьютеру (ПК).
** - кабель для проведения поверки и подключения к прибору датчиков температуры
(термопреобразователей сопротивлений) по 4-х проводной схеме.
*** - кабель для проведения поверки и подключения к прибору датчиков с универсальным токовым выходом по 2-х и 3-х проводным схемам.

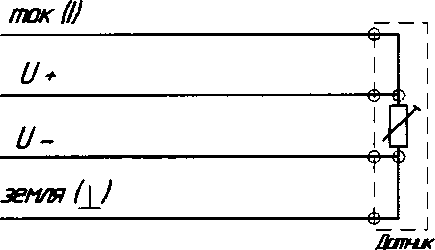

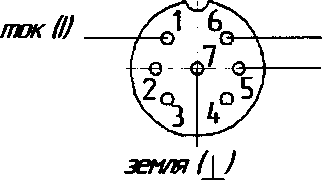

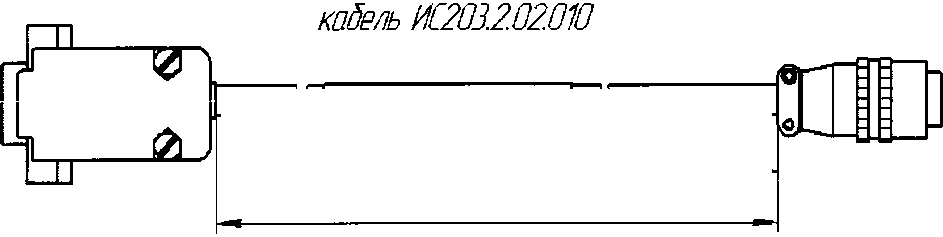

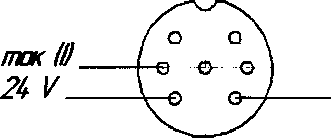

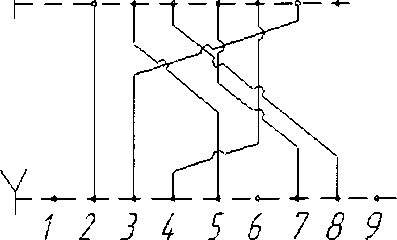

Схема распайки кабелей приведена в Приложении А.
1 Проверка версии ПО:
-
- подключить прибор к ПК в соответствии с руководством по эксплуатации;
-
- запустить на ПК программу, соответствующую модификации прибора (табл. 5);
-
- открыть окно «Дополнительные параметры».
Для вызова окна «Дополнительные параметры» надо:
Для ИС-203.1 в главном окне программы нажать кнопку «параметры». В открывшемся окне «параметры конфигурации» нажать одновременно клавиши «Shift» и «D» (рис. 1-3).
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-2.png)

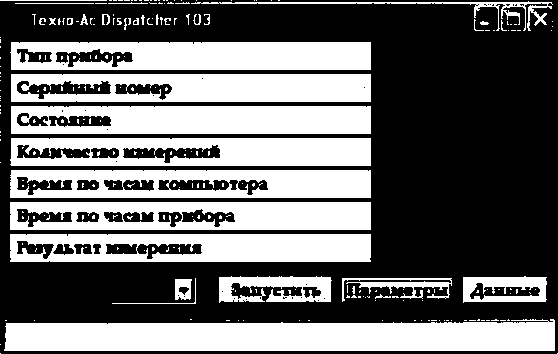

Рис. 1. Главное окно программы Dispatcher! 03
Параметры конфигурации
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-3.png)
Рис. 2. Окно «Параметры конфигурации»
Верой программы прошивки
Контрольная сумма CRC32
Серийный номер Номер модификации Дата промподства
Наименование прибора
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-4.png)

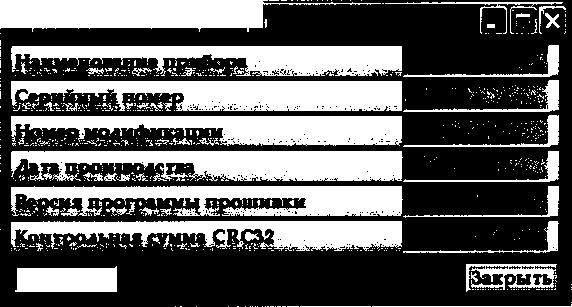

Рис.З. Окно «Дополнительные параметры»
Для ИС-203.2 в главном окне программы нажать кнопку «параметры». В открывшемся окне «параметры конфигурации» нажать одновременно клавиши «Shift» и «D» (рис. 3 - 6).
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-5.png)

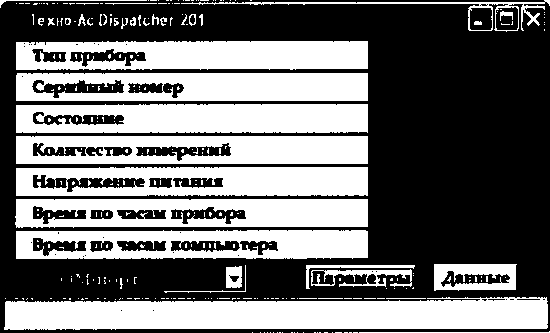

Рис. 4. Главное окно программы Dispatcher201
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-6.png)
Рис. 5. Окно «Параметры конфигурации»
Дополнительные параметры
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-7.png)
Рис.6. Окно «Дополнительные параметры»
Для ИС-203.3, ИС-203.4 в главном окне программы навести курсор мыши на строку соответствующую испытуемому прибору, вызвать контекстное меню и выбрать пункт «настройки». В открывшемся окне «Настройки прибора» нажать одновременно клавишу «Ctrl» и левую кнопку мыши (курсор должен находиться в пределах окна «Настройки прибора») (рис. 7 - 9).
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-8.png)
Рис. 7. Главное окно программы Dispatcher201
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-9.png)
Рис. 8. Окно «Настройки прибора»
Дополнительные параметры
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-10.png)
Рис. 9 Окно «Дополнительные параметры»
Версии встроенного ПО должны соответствовать приведенным в таблицах 6-8.
Таблица 6
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.1.0, ИС-203.1.1 |
Значение |
Идентификационное наименование ПО |
ИС-203.1.РО |
Номер версии (идентификационный номер) ПО |
не ниже 01.00.03.23 |
Таблица 7
Идентификационные данные внутреннего ПО приборов модификации ИС-203.2 |
Значение |
Идентификационное наименование ПО |
ИС-203.2.РО |
Номер версии (идентификационный номер) ПО |
не ниже 02.00.03.07 |
Таблица 8
Идентификационные данные внутреннего ПО приборов модификаций ИС-203.3, ИС-203.4 |
Значение |
Идентификационное наименование ПО |
ИС-203.3(4).РО |
Номер версии (идентификационный номер) ПО |
не ниже 01.00.05.02 |
2 Для проведения опробования необходимо:
-
- подключить к прибору первичный преобразователь температуры (датчик), допускаемый к применению в модификации поверяемого прибора (вместо датчика можно подключить меру электрического сопротивления);
-
- подключить питание прибора;
-
- установить параметры конфигурации в соответствии с руководством по эксплуатации на прибор и типом подключенного или имитируемого датчика, установить интервал между измерениями 5с;
-
- запустить режим измерения в соответствии с руководством по эксплуатации (для ИС-
-
203.1 и ИС-203.2);
-
- по истечении 1... 10 минут остановить режим измерения (для ИС-203.1 и ИС-203.2);
-
- считать результаты измерений из памяти прибора и сохранить в памяти компьютера;
-
- открыть файл с данными при помощи программы «TechnoGraphics»;
-
- убедиться, что данные находятся в диапазоне имитируемого (действительного) значения температуры и их количество соответствует времени измерений с заданным интервалом.
-
6.3 Проверка диапазона измерений температуры и определение абсолютной погрешности приборов ИС-203.1.0 и ИС-203.1.1
Проверку диапазона измерений температуры и определение абсолютной погрешности проводить в следующей последовательности:
-
- подключить прибор к ПК (п.4 ИС-203.01.000 РЭ) с интервалом между измерениями 1 мин.;
-
- запустить прибор (п.7 руководства по эксплуатации);
-
- подготовить камеру климатическую в соответствии с её РЭ;
-
- поместить эталонный термометр и прибор в рабочую зону климатической камеры, таким образом, чтобы ЧЭ эталонного термометра и прибор находились в непосредственной близости друг к другу;
-
- настроить климатическую камеру на температуру минус ЗО+3 °C и дождаться выхода камеры на заданный температурный режим;
-
- выдержать прибор при установившейся температуре в течение 1 часа, после чего зафиксировать показания эталонного термометра и текущее время;
-
- повторить измерения при значениях температуры: 0±3 °C и плюс 85_з °C;
-
- извлечь прибор из камеры и провести считывание результатов измерений (п.8 ИС-203.1.00.000 РЭ);
- из таблицы результатов измерений выбрать и зафиксировать отрезками времени значения температуры соответствующие контрольным точкам;
- рассчитать значение абсолютной погрешности в каждой контрольной точке по формуле:
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-11.png)
где Тизм;, Тэт( - средние значения температуры, измеренной ИС-203 и эталонным термометром соответственно, °C (количество отсчетов не менее четырех в каждой контрольной точке диапазона измерений температуры);
1 - контрольная точка.
Выбрать из результатов А; максимальное значение. За фактическое значение абсолютной погрешности принять максимальное.
Прибор считается выдержавшим испытания, если абсолютная погрешность при измерении температуры данных, приведенных в таблице 2 настоящей методики поверки.
-
6.4 Проверка диапазона измерений температуры и определение основной абсолютной погрешности при измерении температуры приборами ИС-203.2, ИС-203.3, ИС-203.4
Основную погрешность при измерении температуры определять методом имитации всех типов НСХ термопреобразователей сопротивления по ГОСТ 6651-2009 (табл. 1), предусмотренных конфигурацией поверяемого прибора.
При периодической поверке количество поверяемых типов НСХ и необходимость поверки канала измерений постоянного тока (ИС-203.3, ИС-203.4) приборов согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованным с пользователем, но лежащим внутри полного диапазона измерений поверяемого прибора. При этом делают соответствующую запись в паспорте и (или) в свидетельстве о поверке.
Проверку диапазона измерений температуры и определение абсолютной погрешности проводить в следующей последовательности:
-
- включить питание прибора;
-
- подключить разъем измерительного канала №1 прибора и меру эталонных сопротивлений кабелем ИС203.3.02.110 из комплекта (таблица 5) (допускается проводить поверку одновременно и других измерительных каналов, подключая к каждому каналу свою меру сопротивлений и работая параллельно);
-
- подключить прибор к порту компьютера кабелем ПК. Запустить соответствующую программу (см. табл. 5);
-
- установить интервал между измерениями 5 с, запустить прибор и отключить его от компьютера (при необходимости), выдержать прибор во включенном состоянии 10 мин.
-
- последовательно устанавливать на мере значения сопротивлений, соответствующие температуре от нижней до верхней границы диапазона измерений (в соответствии с табл. 1) и при каждом измерении выдерживать от 25 до 30 с;
-
- подключить прибор к порту компьютера и считать результаты измерений;
-
- из таблицы результатов измерений для каждого отрезка времени выбрать значения температуры (Tj), соответствующие устойчивому процессу измерения, и рассчитать абсолютную погрешность измерений температуры (At) по формуле:
Ai=(TH3Mi — Toi), (3)
где Тизм), Toi - средние значения температуры, измеренной ИС-203 и действительным значением температуры соответственно, °C (количество отсчетов не менее четырех в каждой контрольной точке диапазона измерений температуры);
i - контрольная точка.
Допускается поверку проводить без использования компьютера, снимая показания непосредственно с индикатора прибора.
Результат поверки считать положительным, если значения основной абсолютной погрешности в каждой контрольной точке не превышают значений, приведенных в таблице 2.
-
6.5 Определение основной приведенной погрешности при измерении постоянного тока приборами ИС-203.3, ИС-203.4
Определение основной приведенной погрешности проводить в следующей последовательности:
-
- подключить к разъему испытуемого канала калибратор тока кабелем ИС203.3.02.120 из комплекта (таблица 5).
-
- включить питание прибора и запустить на компьютере программу «Dispatcher203 ».
-
- установить следующие параметры конфигурации для испытуемых каналов прибора: измеряемая величина - «ток»; единица измерения - «мА»; минимальная граница диапазона -«4», максимальная граница диапазона - «20», множитель - «0» (при этом измеренное значение будет определяться как реальное значение умноженное на 10 в степени значение множителя), интервал измерения “5 с”, остальные параметры произвольные. Включить испытуемые каналы. Записать параметры конфигурации в прибор. Выдержать в течение времени от 5 до 10 с.
-
- последовательно устанавливать на калибраторе тока значения тока (1о) от 4 до 20 мА с интервалом 5 мА. После установки каждого значения тока выдержать от 25 до 30 с.
-
- из таблицы результатов измерений для каждого отрезка времени (от 25 до 30 с) выбрать от 4 до 5 значений тока (Ij) и рассчитать для каждого измеренного значения приведенную погрешность по формуле:
/ = (Л -/о).100о/о д4)
I н
где Ij- измеренное значение тока (из таблицы результатов ИС-203), мА;
1о - действительное значение тока, мА;
1Н - нормирующее значение, равное разности между верхним и нижним пределами диапазона измерений тока, мА.
Допускается поверку проводить без использования компьютера, снимая показания непосредственно с индикатора прибора.
Результат поверки считать положительным, если значения основной приведенной погрешности в каждой контрольной точке не превышают значений, приведенных в таблице 2.
7 Оформление результатов поверки
-
7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт.
-
7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.
-
7.3 Результаты поверки оформляются протоколом по форме, принятой в аккредитованной организации, проводящей поверку. Допускаются компьютерные записи и хранение протоколов поверки.
-
7.4 По согласованию с заказчиком допускается исключать часть диапазона измерений и тип входного сигнала, в котором в процессе поверки установлено несоответствие нормируемым значениям метрологических характеристик, приведенных в Таблице 2.
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-12.jpg)
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-13.jpg)
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-14.jpg)
Приложение А (Обязательное)
Схемы распайки кабелей
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-15.png)
_ | ||
Ю0±10 ~ | ||
150032 |
Разъем XS12-7 йилка кабельная
ф 1 2 3 4 5 6 7
Разъем BB-9F
7с корпусом DP-9O
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-16.png)
Разъема DB-9F
Вид со стороны монтажной части
Разъем XS12- 7 Ьилка кабельная Вид со стороны распайки
ток (!)
кабель ИС203302.110
и- |
-----------------................................- |
/.............................. |
земля (_\Jff |
100*10 | |
150±5 | ||
Ь места |
1500*50 |
Разъем XS12-7 балка кабельная Вид со стороны распайки
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-17.png)
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-18.png)
U +
U-
Подключение датчикоб температуры (термосопротиблений) по Ь-х прободной схеме для прибороо ИС203.2 ИС203.3и ИС203А
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-19.png)
ток (О
U+
Ll-
земля (\J
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-20.png)
Долгие
кабель ИС203.3.02.120
ток (!)
24 V
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-21.png)
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-22.png)
земля (2)
150±5
4 мест
Ю0±10
1500+50
Разъем XS12-7 билка кабельная Вид со стороны распайки.
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-23.png)
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-24.png)
Схемы подключения токобых датчикоб
1 Токобая петля (2-х прободная схема) с питанием датчика
2 3-х прободная схема
24 V
ток (О земля (\J
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-25.png)
Дотик
24 V
так (О
земля (\J
3. Токобая петля (2-х прободная схема) дез пипания дапчика (для ИКСУ2000)
24 V
ток (О земля Ш
![Методика поверки. Измерители-регистраторы ИС-203. ОЕИ Аналитика](mp_html/255922438638150125021b_files/255922438638150125021b-26.png)
Лпнос
Примечание. Неиспользуемую жилу заизалироботь и закрепит к кабелю.
14
