УТВЕРЖДАЮ

Руководитель ИЦ ФГУП "ВНИИМС" ~            В.Н. Яншин

-• * ——

30 " ам/алл

2014 г

ИНСТРУКЦИЯ

ГАЗОАНАЛИЗАТОРЫ СЕАН-Н

Методика поверки ЯРКГ. 413410.001 МП

Мосявт 2014 г.

Настоящая методика поверки распространяется на газоанализаторы СЕАН-Н (в дальнейшем - газоанализаторы), выпускаемые ООО «БАП «ХРОМДЕТ-ЭКОЛОГИЯ» в соответствии с техническими условиями РКГ 2.840.028. ТУ.

Методика устанавливает методы и средства первичной и периодической поверок газоанализаторов при выпуске и в процессе эксплуатации.

Интервал между поверками - один год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование опера

ции

Номер пункта методики поверки

Обязательность проведения операции при проведении поверки:

первичной

периодической

Внешний осмотр

5.1

Да

Да

Опробование

- проверка самотестирования при включении

5.2

5.2.1

Да

Да

- проверка идентификационных данных ПО

5.2.2

Да

Да

Определение основной погрешности

5.3

Да

Да

Определение относительной погрешности срабатывания сигнализации

5.4

Да

Да

Определение времени установления выходного сигнала

5.5

Да

Да

  • 1.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую проверку прекращают.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют следующие средства поверки:

  • - термометр ТЛ-4, ГОСТ 28498-90;

  • - психрометр аспирационный электрический М-34, ТУ 251607.054-85, диапазон измерений (10 - 100)%;

  • - барометр-анероид специальный БАММ-1, диапазон измерений 80 - 106 кПа, погрешность измерений ± 200 Па, ТУ 25-041513-79;

  • - генератор ТДГ-01 в комплекте с ИМ01-0-Г2;

  • - генератор хлора ГХ-120 по ТУ ЛШЮГ.413411.008;

  • - генератор озона ГС-024-1 по ТУ 25-7407-040-90;

  • - ГСО-ПГС №№ 3842-87, 9792-2011, 9167-2008, 8368-2003, 8372-2003,

8374-2003,3726-87, 3750-87, 3756-87, 3769-87, 3907-87;

  • - поверочный нулевой газ (воздух) в баллоне под давлением, ТУ 6-21-5-82;

  • - индикатор расхода-ротаметр РМ-А-0.083 УЗ по ТУ 2502.070213-82, кл. 4;

  • - вентиль тонкой регулировки АПИ 4.463.008;

  • - секундомер механический СОСпр-2б-2-010, кл. точности 2;

  • - трубка фторопластовая Ф4-Д по ТУ 6-05-987-79;

  • - насадка для калибровки ЯРКГ 6.471.004.

Примечание:

  • - все средства поверки должны иметь действующие свидетельства о поверки и аттестаты;

  • - допускается применение других средств поверки, метрологические характеристики не хуже указанных.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки выполняют:

  • - правила техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;

  • - правила техники безопасности в соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 10-115-96)";

  • 3.2 Помещение, в котором проводят поверку оборудуют приточно-вытяжной вентиляцией и не допускают сброс ПГС в атмосферу рабочих помещений

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПОВЕРКЕ
  • 4.1 При проведении поверки соблюдают следующие условия:

    • - температура окружающего воздуха, оС:            20 ± 5;

    • - относительная влажность окружающего воз-      от 30 до

    духа, %                                             80

    • - атмосферное давление, кПа.                     От 84.4

до 106,7

- механические воздействия, наличие пыли, внешние электрические и магнитные поля, кроме земного, должны быть исключены.

  • 4.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) газоанализаторы подготавливают к работе в соответствии с Руководством по эксплуатации ЯРКГ 2.840.028;

  • 2) ГСО-ПГС в баллонах под давлением выдерживают в помещении, в котором производится поверка в течение 24 часов;

  • 3) пригодность ГСО-ПГС должна быть подтверждена паспортами на них;

3) включают приточно-вытяжную вентиляцию.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемого газоанализатора следующим требованиям:

1) комплектность и маркировка газоанализатора соответствуют требованиям Руководства по эксплуатации ЯРКГ 2840028;

2) газоанализатор не имеет механических повреждений, влияющих на его работоспособность.

  • 5.2 Опробование

Опробование газоанализатора осуществляют в соответствии с инструкцией по эксплуатации прибора. Газоанализатор включают и проверяют прохождение программы самотестирования.

  • 5.2.1 Проверка самотестирования газоанализатора.

Процедура проверки самотестирования газоанализаторов (все модели, кроме СЕАН-Н-О2) осуществляется следующим образом:

- после нажатия кнопки РЕЖИМ и удержания ее в течение 5 секунд все участки дисплея высвечиваются, включается подсветка дисплея, срабатывает звуковой сигнал тревоги, светодиод и вибратор.

После этого на дисплее появляется версия программного обеспечения, появляется информационное сообщение (п.2.2.1 Руководства по эксплуатации), отображается измеряемое вещество. Затем на дисплее отображается значение Порога 1, дважды вспыхивает светодиод и в левом углу дисплея появляется число 10. Затем отображается концентрация, соответствующая Порогу 2, дважды зажигается светодиод и дважды звучит сигнал, частота которого в два раза выше предыдущего. При этом в правом верхнем углу появляется предупреждающая надпись и появляется число 20. Затем на экране отображаются текущие значения концентрации измеряемого газа.

Процедура проверки самотестирования модели СЕАН-Н-О2 отличается тем, что после нажатия кнопки РЕЖИМ в течение 15 минут происходит прогрев сенсора. Вид дисплея при этом приведен в п. 2.2.1 Руководства по эксплуатации.

В ходе проверки следует проверить выключение газоанализатора, которое осуществляется путем нажатия кнопки РЕЖИМ и удержания ее в нажатом состоянии, до тех пор, пока на экране не появится сигнал OFF.

  • 5.2.2 Проверка идентификационных данных ПО газоанализаторов СЕАН-Н.

При опробовании проверяют соответствие идентификационных данных ПО газоанализаторов СЕАН-Н

При включении прибора на дисплее должно высвечиваться

  • - идентификационное наименование ПО: «PROJ_EX»;

  • - номер версии ПО: «а1.01».

5.3 Определение основной погрешности

  • 5.3.1 Определение основной погрешности производится в следующей последовательности:

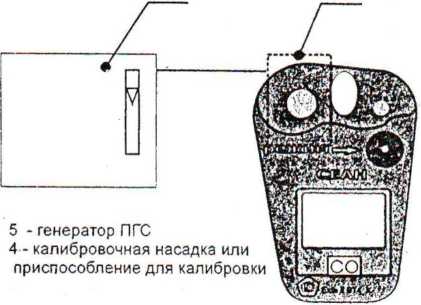

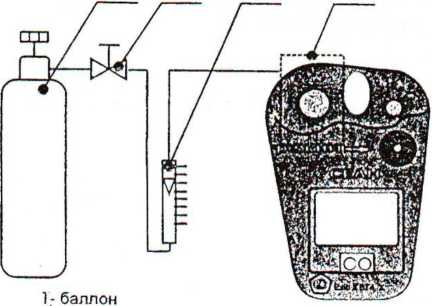

На вход газоанализатора, включенного в газовую схему (рис.1) подают ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 в соответствии с измеряемым веществом. Продолжительность подачи каждой смеси 3 мин.

12  3   4

  • 2 - вентиль

  • 3 - ротаметр

  • 4 - калибровочная насадка или приспособление для калибровки

5             4

Рис. 1. Схема соединения газоанализатора с источником

ПГС

Фиксируют установившиеся показания газоанализатора при подаче каждой ПГС.

Основную приведенную погрешность для каждой точки, %, рассчитывают по формуле:

8П = х изм —X Д . 100%, П      Xb          ’

Основную относительную погрешность для каждой точки, %, рассчитывают по формуле:

X — X 8 = __---д . 100%

X

где ХД - действительное (заданное) значение массовой концентрации или объемной доли компонента, (мг/м3 или об. доля, %);

Хизм - измеренное значение массовой концентрации или объемной доли определяемого компонента (мг/м3 или об. доля, %);

ХВ - верхнее значение диапазона измерений массовой концентрации, мг/м3.

Газоанализаторы считают выдержавшими поверку, если основная погрешность газоанализатора не превышает пределов указанных в таблице 2.

Таблица 2

Модель

газо анализатора

Определяемый компонент

Диапазон измерения, мг/м3

Пределы допускаемой основной погрешности, %

приведенной

относительной

СЕАН-Н-СО

Оксид углерода (CO)

от 0 до 20 от 20 до 200

± 20

± 20

СЕАН-Н-NH,

Аммиак (NH3)

от 0 до 20

от 20 до 70

± 20

± 20

CEAH-H-H2S

Сероводород

(H2S)

от 0 до 3

от 3 до 30

± 20

± 20

СЕАН-Н -SO2

Диоксид серы (SO2)

от 0 до 10

от 10 до 25

± 20

± 20

СЕАН-Н-С12

Хлор (С12)

от 0 до 1

от 1 до 20

± 20

± 20

СЕАН-Н-ЫО2

Диоксид азота (NO2)

от 0 до 2

от 2 до 10

± 20

± 20

СЕАН-Н-NO

Оксид азота

от 0 до 3

± 20

-

Модель

газо анализатора

Определяемый компонент

Диапазон измерения, мг/м3

Пределы допускаемой основной погрешности, %

приведенной

относительной

(NO)

от 3 до 30

-

± 20

СЕАН-Н-О2

Кислород (O2)

от 0 до 30 % об. доля

± 3,5

-

СЕАН-Н-О3

Озон (О3)

от 0 до 0,1

от 0,1 до 1

± 20

± 20

СЕАН-Н-СН4

Метан, другие УВ

от 0 до 2,2 % об. доля от 0 до 50 % НКПР

± 10

СЕАН-Н-СО2-02

Диоксид угле-рода(СО2)

от 0 до 550 от 550 до 3500

± 20

± 20

СЕАН-Н-СО2-5

Диоксид угле-рода(СО2)

от 0 до 0,5 % об. доля от 0,5 до 5 % об. доля

± 20

± 20

сеан-н-сн4

Метан, другие УВ

от 0 до 2,2 % об. доля от 0 до 50 % НКПР

±10

-

5.4 Определение относительной погрешности срабатывания сигнализации

Проверка срабатывания сигнализации производится следующим образом:

- в процессе самотестирования проверяется наличие Порога 1 и Порога 2, значения которых должны соответствовать п. 1.2.19.3 Руководства по эксплуатации;

- на вход газоанализатора, включенного в газовую схему по рис. 1 в течение не менее 3 минут подают ГСО-ПГС № 3, в соответствии с измеряемым веществом;

- фиксируют показания дисплея при каждом включении сигнализации.

Результаты проверки считаются положительными, если разница между значениями порогов сигнализации, указанными в таблице 3 Руководства по эксплуатации, и показаниями газоанализаторов, при которых происходит срабатывание сигнализации, не превышает 10%.

5.5 Определение времени установления показаний

  • 5.5.1 Определение времени установления показаний допускается производить одновременно с определением основной погрешности в следующем порядке:

  • - на вход газоанализатора (рис.1) подают ГСО-ПГС № 3,

  • - фиксируют установившиеся показания газоанализатора;

  • - вычисляют значение концентрации равное 0,9 от установившихся показаний газоанализатора;

  • - вторично подают на вход газоанализатора ГСО-ПГС № 3 , включают секундомер и фиксируют время достижения рассчитанной выше концентрации.

Результаты считаются положительными, если время установления показаний не превышает 120 секунд.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Результаты поверки газоанализаторов оформляются протоколом и свидетельством о поверке установлено формы по ПР 50.2.006.

  • 6.2 Сведения о первичной поверке заносятся в раздел 5 Паспорта на газоанализатор ЯРКГ 2 840 028ПС.

  • 6.3  Газоанализаторы, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Газоанализаторы изымаются из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

  • 6.4 После ремонта газоанализаторы подвергают поверке.

Начальник отдела

Ш.Р. Фаткудинова

Д.А. Пчелин

ФГУП «ВНИИМС»

Инженер отдела

205 ФГУП «ВНИИМС»

Приложение 1

Перечень ПГС, применяемых при проведении испытаний газоанализаторов СЕАН-Н

Модель газоанализатора/ определяемый компонент

Диапазон измерений, мг/м3

Номинальное значение объемной доли целевого компонента в ПГС, мг/м3

Источник получения ПГС

ПГС № 1

ПГС № 2

ПГС № 3

СЕАН-Н-СО

Оксид углерода

0 - 200

ПНГ

15 ± 4

180 ± 10

ГСО-ПГС №№ 3842-87, 9792-2011

СЕАН-Н-NH, Аммиак

0 - 70

ПНГ

15 ± 4

65±4

ГСО-ПГС № 9167-2008

СЕАН-Н-Н^ Сероводород

0 - 30

ПНГ

2,8 ± 0,2

25 ± 4

ГСО-ПГС № 8368-2003

СЕАН-Н^О2

Диоксид серы

0 - 25

ПНГ

7,5 ± 2,5

23 ± 2

ГСО-ПГС № 8372-2003

СЕАН-Н-С12

Хлор

0 - 20

ПНГ

0,5 ± 0,05

11 ± 1,1

Генератор хлора ГХ-120

СЕАН-Н-ЫО2 Диоксид азота

0 - 10

ПНГ

1,5 ± 0,4

8 ± 2

Генератор ТДГ-01 с ИМ01-0-Г2

СЕАН-Н-NO Оксид азота

0 - 30

ПНГ

2,5 ± 0,4

25 ± 4

ГСО-ПГС № 8374-2003

СЕАН-Н-О2

Кислород*

0 - 30 % об. доля

ПНГ

15,0 ± 0,5

29,0 ± 0,5

ГСО-ПГС № 3726-87

СЕАН-Н-О3

Озон

0 - 0,5

ПНГ

0,05 ± 0,005

0,4 ± 0,05

Генератор озона ГС-024-1

СЕАН-Н-СО2-02

Диоксид углерода

0 - 3500

ПНГ

400 ± 25

3000±250

ГСО-ПГС №№ 3750-87, 3756-87

СЕАН-Н-СО2-5 Диоксид углерода*

0 - 5 % об.

доля

ПНГ

0,300 ± 0,025

4,5 ± 0,25

ГСО-ПГС №№ 3756-87, 3769-87

СЕАН-Н-СН4

СЕАН-Н-СН4-И (Метан)*

0 - 2,2 % об. доля

ПНГ

1,1 ± 0,15

2,0 ± 0,15

ГСО-ПГС № 3907-87.
