УТВЕРЖДАЮ

по инновациям

ФГУП «ВНИИОФИ»

И.С. Филимонов

«17» декабря 2018 г.

Государственная система обеспечения единства измерений

Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД) Методика поверки МП 085.М44-18

Главный метролог

С.Н. Негода

«ВНИИОФИ»

' «17» декабря 2018 г.

г. Москва

2018

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ 2 ОПЕРАЦИИ ПОВЕРКИ

3

3 СРЕДСТВА ПОВЕРКИ

4

4 ТРЕБОВАНИЯ К КВАЛИФИКАЕ

ПОВЕРИТЕЛЕЙ

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ_________________________________________________________________________

  • 6 УСЛОВИЯ ПОВЕРКИ...............................................................................................

  • 7 ПОДГОТОВКА К ПОВЕРКЕ

    5

    8 ПРОВЕДЕНИЕ ПОВЕРКИ__________________

передачи модуляции

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б (Обязательное)

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД) (далее - устройство), предназначенное для измерений коэффициента передачи модуляции (КПМ) объективов различного применения, и устанавливает методы и средства проведения первичной и периодической поверки.

  • 1.2 Интервал между поверками 2,5 года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1 - Операции при проведении первичной и периодической поверок

№ п/п.

Наименование операций

Номер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Проверка идентификации программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение коэффициента передачи модуляции

8.4.1

Да

Да

6

Определение абсолютной погрешности измерений коэффициента передачи модуляции

8.4.2

Да

Да

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяются средства измерений; указанные в таблйце 2.

    .♦ . ■ -у I ■ 1              ...

    • 3.3 Допускается применение других средств, не приведенных в таблице 2, но обеспечи

    вающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью.                                    i,, г.                 >

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.4

Рабочий эталон единицы коэффициента передачи модуляции объективов в диапазоне длин волн от 405 до 1050 нм (регистрационный номер в Федеральном    информационном    фонде

3.1.ZZA.0115.2018)

приведены в Приложении А

Вспомогательные: Термогигрометр

  • - диапазон; измерений температуры от минус 20 до плюс 60 °C;

  • - пределы допускаемой основной абсолютной погрешности измерения температуры не более ± 0,3 °C;

  • - диапазон * измерений относительной влажности от 0 до 98 %;

  • - пределы допускаемой основной абсолютной погрешности измерения относительной влажности при 23 °C:

в диапазоне от 0 до 90 % не более ±2%;

в диапазоне от 90 до 98 % не более ±3%.

  • - диапазон измерений атмосферного давления от 700 до 1100 гПа; пределы допускаемой абсолютной погрешности: измерения атмосферного дав лен няне более ± 2,5 гПа.

  • 3.2 Средства измерений, используемые при проведении подарки, должны быть поверены

и аттестованы в установленном порядке.                      \ "

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, изучившие настоящую методику, руководство по эксплуатации скамьи оптической, прошедшие обучение на право поверки по требуемому виду измерений и имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать требованиям ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ. Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.2 Отсоединение и присоединение кабелей, а также замену электрических элементов можно производить только после отключения электропитания.

  • 5.3 Не допускайте перегибание и зажим кабелей питания.

  • 5.4 Персональный компьютер и блок питания осветителя должны быть подсоединены к сетевому фильтру и далее к источнику переменного тока 220В, 60 Гц.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки следует соблюдать следующие условия:

  • - температура окружающей среды, °C                           от 18 до 26

  • - атмосферное давление, мм рт. ст.                               от 730 до 7'

  • - относительная влажность воздуха, %                           от 50 до 80

    от 730 до 790

    от 50 до 80

  • 6.2 Колебания температуры воздуха при поверке в помещении в течение одного часа не более ± 0,5 °C, наибольшей разностью между температурами прибора, окружающего воздуха и контролируемого изделия не более 1 °C. В воздухе помещения не должно быть паров кислот и щелочей, а также воздушных потоков.

  • 6.3 Устройство не следует подвергать воздействию солнечных лучей и устанавливать на расстоянии менее 2 метров от отопительных приборов.

  • 6.4 Для питания устройства необходимо использовать отдельную электролинию, к которой до распределительного щита не должно подключаться сильноточное и коммутационное оборудование, рекомендуется применять сетевые фильтры.

7 ПОДГОТОВКА К ПОВЕРКЕ

Перед началом поверки устройство и эталонную меру №1 из состава рабочего эталона 3.1.ZZA.0115.2018 необходимо выдержать в помещении при условиях окружающей среды, со-

МП 085.М44-18 ответствующих 6.1 в течение не менее трех часов, если устройство и мера находились в других температурных условиях.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • -  соответствие комплектности устройства Руководству по эксплуатации "Устройство для измерений коэффициента передачи модуляции (скамьи оптической ОС-2000ВД)";

  • -  наличие маркировки на устройстве (наименование или товарный знак завода-изготовителя, условное обозначение и заводской номер устройства);

  • -  отсутствие механических повреждений.

  • 8.1.2 Устройство считается прошедшим операцию поверки, если выполняются требования 8.1.1.

8.2 Опробование
  • 8.2.1 Подготовку к измерениям значений КПМ проводят в соответствии с требованиями п.3.2 Руководства по эксплуатации ЕТВС.202639.000РЭ.

  • 8.2.2 Устройство считается прошедшим операцию поверки, если выполняются требования п. 8.2.1.

83 Проверка идентификации программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения (ПО) сведениям, приведенным в описании типа на устройство.

  • 8.3.1 Для просмотра идентификационных данных программного обеспечения устройства необходимо сначала запустить программу “LSFLensCheck 0.5”, затем программу OTFLSc v4. На рабочем окне программ отобразятся наименование и номер версии программного обеспечения (см. рисунок 1 а, б).

й*Л Ol5 beta

a

6

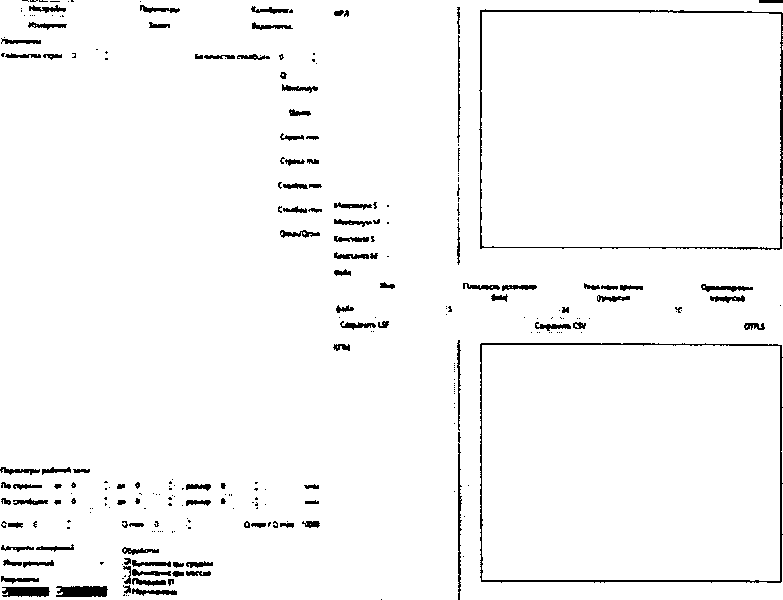

Рисунок 1 - Идентификационные данные программного обеспечения:

а - nO“LSFLensCheck 0.5”; б - OTFLSc v4

  • 8.3.2 Устройство считается прошедшим операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OTTLSc

LSFLensCheck

Номер версии (идентификационный номер) ПО, не ниже

4

Л .        Ь г. ••• ■

0.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

  • 8.4 Определение метрологических характеристик

8.4.1 Определение коэффициента передачи модуляции

Проверку устройства на соответствие диапазона и предела допускаемой абсолютной погрешности проводят путем измерения значений КПМ эталонной меры (эталонного объектива) с 3-я разными сменными диафрагмами из состава рабочего эталона 3.1.ZZA.0115.2018 (ЕТВСА0051.0000.005; ЕТВСА0051.0000.004 и ЕТВСА0051.0000.003) и на 4-х разных длинах волн 405, 450, 520 и 950 нм и сравнения полученных результатов измерений КПМ с данными, указанными в сертификате калибровки меры №1 КПМ (эталонного объектива).

Значения КПМ измеряются на 10-ти пространственных частотах 10, 20, 30, 40, 50, 60, 70, 80,90 и 100 мм'1 в плоскости наилучшего изображения эталонного объектива, определенной для пространственной частоты 50 мм'1.

  • 8.4.1.1 Закрепить в объективодержателе эталонный объектив с первой сменной диафрагмой ЕТВСА0051.0000.005.

  • 8.4.1.2 Установить поворотный рычаг в нулевое положение. -

  • 8.4.1.3 Установить в узле крепления осветителя лазерный модуль, входящий в комплектацию устройства, с рабочей длиной волны излучения 405 нм, на которой измеряется КПМ эталонного объектива.

  • 8.4.1.4 Включить персональный компьютер (ПК) и запустить программное обеспечение “LSFLensCheck 0.5”.

  • 8.4.1.5 Включить блок питания лазерного модуля.

  • 8.4.1.6 Перемещая ПЗС камеру в трех взаимно перпендикулярных направлениях добиться получения резкого изображения тест - объекта и его совмещения с крестообразным красным маркером в кадре на экране монитора ПК.

  • 8.4.1.7 Разворотами тест - объекта добиться параллельности его изображения столбцам матрицы.

  • 8.4.1.8 Провести настройки и установки чувствительности ПЗС камеры в соответствии пп. 8.6-8.10 руководства пользователя по программному обеспечению “LSFLensCheck 0.5” (ЕТВС.202639.000РППО(ФРЛ)).

  • 8.4.1.9 Провести измерения функции рассеяния линии (ФРЛ) и расчет значений КПМ объектива для пространственной частоты 50 мм’1 в нескольких плоскостях установки, близких к фокальной (в пределах падения значения КПМ до 40% от максимального с шагом по глубине 0,02-0,03 мм), в соответствии с п.9 Руководства пользователя по ПО “LSFLensCheck 0.5” (ЕТВС.202639.000РППО(ФРЛ)) и пп. 5.8-5.10 Руководства пользователя по ПО OTFLSc (ЕТВС.202639.000РППО(КПМ)).

  • 8.4.1.10 По результатам измерений построить фокусировочную кривую как зависимость измеренных значений КПМ на пространственной частоте 50 мм’1 от величины расфокусировки изображения (вдоль оптической оси).

  • 8.4.1.11 По фокусировочной кривой определить положение плоскости наилучшего изображения (ПИИ), соответствующее максимальному значению КПМ на пространственной частоте 50 мм’1, и выставить ПЗС камеру в это положение.

  • 8.4.1.12 В выбранной плоскости провести не менее 5 раз измерения ФРЛ и расчет КПМ объектива на 10-ти пространственных частотах V/-70, 20, 30, 40, 50, 60, 70, 80, 90, 100 мм'1, 1=1, 2,..., 10 в соответствии с п.9 Руководства пользователя по ПО “LSFLensCheck 0.5” (ЕТВС.202639.000РППО(ФРЛ)) и пп. 5.8-5.10 Руководства пользователя по ПО OTFLSc (ЕТВС.202639.000РППО(КПМ)).

  • 8.4.1.13 За результат измерения КПМ на каждой пространственной частоте v, принимают среднее арифметическое значение, вычисленное по формуле (1):

кпмо<) =                                CD

п

где КПМп^ - измеренное значение КПМ на пространственной частоте vr;

п -1, 2, ...N=5,

п - номер измерения;

АГ - общее число измерений.

  • 8.4.1.14 Повторить операции по пп. 8.4.1.1 - 8.4.1.13 для длин волн 450 нм, 520 нм и 950 нм.

  • 8.4.1.15   Повторить операции по пп. 8.4.1.1   -  8.4.1.13 для диафрагм

ЕТВСА0051.0000.004 и ЕТВСА0051.0000.003.

  • 8.4.1.16 Устройство считается прошедшим операцию поверки, если диапазон измерений коэффициента передачи модуляции составляет от 1 до 0.

8.4.2 Определение абсолютной погрешности измерений коэффициента передачи модуляции
  • 8.4.2.1 Провести обработку результатов измерений по ГОСТ Р 8.736-2011 "Прямые измерения с многократными наблюдениями. Методы обработки результатов измерений. Основные положения".

  • 8.4.2.2 Среднее квадратическое отклонение (CKO) S(v,) измерений КПМ на пространственной частоте v„ обусловленное источниками погрешности, имеющими случайный характер, определяют по формуле (2):

    (2)

    8.4.2.3 Доверительные границы е случайной абсолютной погрешности оценки КПМ

    объектива вычисляем по формуле (3):

    (3)

    где t - коэффициент Стьюдента, равный 2,776 для 5 измерений и доверительной вероятности

    Р=0,95.

    8.4.2.4 За границу неисключенной систематической погрешности прибора 0n(Vj) на пространственной частоте vz принимается разность между средним значением КПМ на данной пространственной частоте v, и расчетным значением КПМр на той же пространственной частоте:

    0n(vf) = |KnM(vf) - кпмр{)|.

    (4)

    8.4.2.5 Граница неисключенной систематической погрешности результата измерений

    КПМ 0(Vj) вычисляется по формуле (5):

    0<Vi) = ±|0H(Vi) + 0M(vf)|,

    (5)

    где e„(Vj) - неисключенная систематическая погрешность эталонной меры (эталонного объектива), равная половине расширенной неопределенности расчета КПМ эталонного объектива Up[KnM(Vi)], взятой из сертификата его калибровки:

    = |1/р[КПМ(Уе)].
    (6)

    8.4.2.6 Доверительные границы допускаемой абсолютной погрешности оценки КПМ объектива на пространственной частоте v, вычисляются по формуле (7):

    (7)

    где коэффициент К вычисляется по формуле (8):

    Р-1-ДГ1/.Л

    (8)

8.3.7 Устройство считается прошедшим операцию поверки, если полученные значения доверительной границы допускаемой абсолютной погрешности измерений коэффициента передачи модуляции на 10-ти пространственных частотах 10, 20, 30, 40, 50, 60, 70, 80, 90 и 100 мм'для всех 3-х сменных диафрагм и на всех 4-х разных длинах волн, не превышают величины ±0,08.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки оформляются протоколом поверки (приложение Б).

  • 9.2 Устройство, прошедшее поверку с положительным результатом, признается годным, допускается к применению, на него выдается свидетельство о поверке, и наносится знак поверки на свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815.

  • 9.3 Устройство, не прошедшее поверку, признается непригодным, не допускается к применению и на него выдается извещение о непригодности с указанием причин в соответствии с приказом Минпромторга России от 02.07.2015 № 1815.

    Начальник отделения ФГУП «ВНИИОФИ»

    Г.Г. Левин

    Начальник лаборатории ФГУП «ВНИИОФИ»

    Г.Н. Вишняков

МП 085.М44-18

ПРИЛОЖЕНИЕ А

(обязательное) к Методике поверки МП 085.М44-18 «ГСП. Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД)»

Основные технические и (или) метрологические характеристики рабочего эталона единицы коэффициента передачи модуляции объективов в диапазоне длин волн от 405 до 1050 нм

Наименование аттестованных характеристик: коэффициент передачи модуляции, безразмерная единица, эталонной меры №1 (эталонного объектива) с 3-мя сменными диафрагмами на 4-х длинах волн 405, 450, 520 и 950 нм.

Нормированные метрологические характеристики приведены в таблице А1.

Таблица А1 - Нормированные метрологические характеристики

Пространственная частота, vf, мм'1

Заводской номер диафрагмы

ЕТВСА0051.0000.005

Заводской номер диафрагмы

ЕТВСА0051.0000.004

Заводской номер диафрагмы

ЕТВСА0051.0000.003

Длина волны, нм

Длина волны, нм

Длина волны, нм

405

450

520

950

405

450

520

950

405

450

520

950

10

0,955

0,950

0,943

0,897

0,934

0,930

0,924

0,897

0,4409

0,457

0,468

0,524

20

0,907

0,897

0,881

0,795

0,826

0,821

0,814

0,7856

0,369

0,383

0,389

0,388

30

0,858

0,844

0,826

0,698

0,709

0,708

0,708

0,691

0,300

0,303

0,305

0,343

40

0,810

0,793

0,768

0,604

0,598

0,603

0,614

0,610

0,267

0,276

0,279

0,279

50

0,764

0,744

0,713

0,514

0,494

0,509

0,533

0,540

0,235

0,230

0,233

0,229

60

0,719

0,697

0,658

0,426

0,402

0,425

0,462

0,481

0,210

0,208

0,198

0,194

70

0,675

0,652

0,606

0,341

0,322

0,354

0,403

0,430

0,174

0,177

0,177

0,170

80

0,633

0,608

0,556

0,261

0,255

0,293

0,354

0,387

0,158

0,143

0,156

0,156

90

0,592

0,566

0,508

0,187

0,201

0,244

0,313

0,348

0,144

0,121

0,134

0,148

100

0,553

0,526

0,464

0,121

0,159

0,205

0,281

0,308

0,122

0,108

0,116

0,142

адкпмр,)]

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

0,04

0,04

0,04

0,04

МП 085.М44-18 ПРИЛОЖЕНИЕ Б (Обязательное) к Методике поверки МП 085.М44-18 «ГСП. Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД)»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Устройство для измерений коэффициента передачи модуляции________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

(скамья оптическая ОС-2000ВД)___________________________________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№ /№_________________________

Заводские номера блоков

П р и н а д л еж а щ е е_________________________________

Наименование юридического лица, ИНП

Поверено в соответствии с методикой поверки МП 085.М44-18 «ГСП. Устройство для измерений коэффициента передачи модуляции (скамья оптическая ОС-2000ВД). Методика поверки», утвержденной ФГУП «ВНИИОФИ» 17 декабря 2018 года

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

Внешний осмотр:____________________________________________________________

Проверка идентификации программного обеспечения:

Таблица Б1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OTFLSc

LSFLensCheck

Номер версии (идентификационный номер) ПО, не ниже

4

0.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Опробование:____

Получены результаты поверки метрологических характеристик: ' "аблица Б2 - Результаты измерений средства измерений

Характеристика

Результат

Требования методики поверки

Диапазон измерений коэффициента передачи модуляции

от 1 до 0

Пределы допускаемой абсолютной погрешности измерений коэффициента передачи модуляции

±0,08

’екомендаци и________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_________________________

подписи, ФИО, должность

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
