Методика поверки «ГСОЕИ. Калибраторы температуры ISOTECH» (МП 207-042-2021)

Факс. (495) 437 56 66 www.vniims.ru

СОГЛАСОВАНО

Заместитель директора зводственной метрологии ФГУПлВНИИМС»

Иванникова 7 >> ^  < Ь 2021 г.

Тел.: (495) 437 55 77

E-mail: OFfice@vniims.ru

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

г.Москва

2021 г.

Настоящая методика распространяется на Калибраторы температуры ISOTECH (далее по тексту - калибраторы или приборы), изготавливаемые фирмой ««Isothermal Technology Limited», Великобритания и устанавливает методы и средства их первичной и периодической поверок. Калибраторы предназначены для воспроизведений и поддержания заданной температуры. Настоящая методика устанавливает процедуру первичной и периодической поверки калибратров.

Прослеживаемость калибраторов к государственным первичным эталонам обеспечена применением эталонов, соответствующим требованиям государственных поверочных схем:

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Госстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Госстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

• 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Примечание:

Операции при поверке могут проводится не в полном объеме, а в соответствии с требованиями заказчика, определяемыми особенностями применения поверяемого калибратора.

• 1.2 Допускается проводить поверку в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора (при этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

В случае использования калибратора для воспроизведения одного значения температуры поверка проводится для 3-х температурных точек: при значении требуемой температурной точке, а также при значениях на 10 °C выше и ниже требуемой температурной точки (при этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

Поверку допускается проводить без использования внешнего ТС и (или) ТП (при этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

При поверке количество и тип используемых вставных блоков (вставок) согласовывают с пользователем (при этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

При поверке встроенной платы для измерений электрических сигналов количество поверяемых каналов согласовывают с пользователем. Допускается проводить поверку каналов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений входных сигналов используемого канала (при этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

Допускается по согласованию с пользователем не проводить поверку встроенной платы для измерений электрических сигналов (при этом делают соответствующую запись в сведениях о

результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений).

• 2.1 При проведении поверки приборов применяют средства измерений и оборудование, приведенные в таблице 2.

Таблица 2

• 3.1 Поверка СИ должна выполняться аккредитованными в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений данного вида юридическими лицами или индивидуальными предпринимателями, ознакомленные с руководством по эксплуатации и освоившими работу с СИ.

• 4.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

• -  ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;

«Правила технической эксплуатации электроустановок потребителей»;

«Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 24 июля 2013 года № 328н);

требования разделов «Указания мер безопасности» эксплуатационной документации на применяемые средства поверки.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность окружающего воздуха, %, не более 80;

• - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст)

• 5.2 Средства поверки, оборудование готовят к работе в соответствии с руководствами по их эксплуатации.

• 5.3 Поверяемое СИ и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

• 5.4 Операции, проводимые со средствами поверки, с поверяемым СИ должны соответствовать указаниям, приведенным в эксплуатационной документации.

• 5.5 Перед проведением поверки калибраторы должны быть выдержаны при нормальной температуре не менее 3 часов.

• 6.1 При внешнем осмотре устанавливают:

• - соответствие внешнего вида, комплектности СИ технической и эксплуатационной документации;

• - наличие и четкость маркировки;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению.

• 6.2 Результат проверки положительный, если выполняются все вышеперечисленные

требования.

Не допускается к дальнейшей поверке СИ, у которого обнаружено хотя бы одно несоответствие.

Примечание - при оперативном устранении пользователем СИ недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

7.1 Включить калибратор, считать с дисплея калибратора идентификационное наименование ПО и номер версии ПО.

7.2 Сравнить результаты с данными таблицы 3. Таблица 3

7.3 Результат проверки положительный, если номер версии ПО, не ниже указанного в таблице 2. Если номер версии ПО, ниже указанного в таблице 2, дальнейшую поверку не проводят.

8Определение метрологических характеристик

Кольцевые (воздушные) зазоры между внутренними диаметрами используемых при поверке отверстий вставного блока и наружных диаметров используемого эталона и внешнего ТС (ТП) калибратора (при наличии) должны не превышать 0.5 мм при температуре не более 650 °C (включ.) и 1,0 мм при температуре св. 650 °C.

Для улучшения теплопроводности (уменьшения кольцевого зазора) допускается использовать мелкодисперсный порошок АЕОз.

Для поверки калибраторов рекомендуется использовать теплоизолирующие крышки или тепловые барьеры, а также защитные чехлы для выступающей части защитной оболочки чувствительных элементов эталонов.

Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру допускается проводить совместно с п. 8.1.3 «Определение нестабильности поддержания заданной температуры».

• 8.1.1.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или эталонного преобразователя термоэлектрического подключенного к измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора включая начало и конец диапазона.

• 8.1.1.2.     Помещают сменный блок в калибратор, затем погружают эталон в центральное (при наличии) или в любое другое, близкое к геометрическому центру поверхности вставного блока. При наличии пустых отверстий в блоке сравнения рекомендуется закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 8.1.1.3.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 8.1.1.4.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 8.1.1.5.     Повторяют операции по п.п. 8.1.1.3 - 8.1.1.4 для остальных поверяемых точек.

• 8.1.1.6.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.1.1

• 8.1.2. Определение основной абсолютной погрешности измерений заданной температуры с использованием внешнего термопреобразователя сопротивления (ТС) или преобразователю термоэлектрического (ТП)

Определение основной абсолютной погрешности установления заданной температуры по внешнему ТС допускается проводить совместно с п. 8.2.3 «Определение нестабильности поддержания заданной температуры».

• 8.1.2.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИ Г8 или эталонного преобразователя термоэлектрического подключенного к измерителю температуры двух канальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС (ТП) включая начало и конец диапазона.

• 8.1.2.2.     Помешают сменный блок с не менее 2-мя близкими к геометрическому центру или друг другу отверстиями в калибратор, затем погружают в отверстия эталон и внешний ТС (ТП) калибратора. При наличии пустых отверстий в блоке сравнения необходимо закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 8.1.2.3.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 8.1.2.4.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 8.1.2.5.     Повторяют операции по п.п. 8.1.2.3, 8.1.2.4 для остальных поверяемых точек.

• 8.1.2.6.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.1.2

Определение нестабильности поддержания заданной температуры допускается проводить совместно с п. 8.1.1 «Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру» и (или) с п. 8.1.2 «Определение основной абсолютной погрешности измерений заданной температуры с использованием внешнего термопреобразователя сопротивления (ТС) или преобразователю термоэлектрического (ТП)».

• 8.1.3.1.     Нестабильность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или эталонного преобразователя термоэлектрического подключенного к измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора включая начало и конец диапазона.

• 8.1.3.2.     Помещают сменный блок в калибратор, затем погружают эталон в центральное (при наличии) или в любое другое, близкое к геометрическому центру поверхности блока сравнения. При наличии пустых отверстий в блоке сравнения рекомендуется закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 8.1.3.3.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 8.1.3.4.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 8.1.3.5.     Повторяют операции по п.п. 8.1.3.3, 8.1.3.4 для остальных поверяемых точек.

• 8.1.3.6.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.1.3

• 8.1.4.1.     Осевую неоднородность определяют с помощью эталонного термометра и вспомогательного термопреобразователя сопротивления (ТС) с длиной чувствительного элемента не более 10 мм, подключенных к измерителю температуры МИТ8 (МИТ2) при двух значениях температуры, соответствующих нижнему и верхнему пределам диапазона воспроизводимых температур калибратора (но не более 500 °C) или диапазона воспроизводимых температур, согласованного с пользователем.

• 8.1.4.2.     Эталонный термометр и вспомогательный термопреобразователь сопротивления (ТС) поместить на дно каналов блока сравнения качибратора соответствующих диаметров (Н = 0 мм). При установившемся температурном режиме провести серию из пяти измерений температуры эталонным термометром (Т1) и вспомогательным ТС (Т2).

• 8.1.4.3.     Затем вспомогательный ТС последовательно установить на высоте Н, равной 20 и 40 мм от дна канала рабочего блока калибратора. Каждый раз по истечении 10 минут провести серию из пяти измерений температуры.

• 8.1.4.4.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.1.4

• 8.1.5.1.     Радиальную неоднородность определяют с помощью двух термопреобразователей сопротивления (ТС с условным № 1 и ТС с условным № 2) одинакового диаметра, подключенных к измерителю температуры МИТ8 (МИТ2) при двух значениях температуры, соответствующих нижнему и верхнему пределам диапазона воспроизводимых температур качибратора (но не более 500 °C) или диапазона воспроизводимых температур, согласованного с пользователем.

• 8.1.5.2.     Помещают сменный блок с не менее 2-мя отверстиями одинакового диаметра, расположенными на одной окружности и на одинаковом расстоянии относительно осевого центра блока в калибратор.

• 8.1.5.3.     Погружают два ТС в расположенные друг напротив друга отверстия блока на максимально возможную глубину. Допускается закрыть пустые отверстия в блоке сравнения металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 8.1.5.4.     Устанавливают на калибраторе необходимое значение температуры, соответствующее требуемой контрольной температурной точкой.

• 8.1.5.5.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры ТС. снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 8.1.5.6.     Меняют местами ТС с условными номерами 1 и 2.

• 8.1.5.7.     После стабилизации показаний температуры ТС на заданном значении температуры, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 8.1.5.8.     Повторяют операции по п.п. 8.1.5.4 -8.1.5.7 для остальных поверяемых точек.

• 8.1.5.9.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.1.5

В случае поверки калибратора в части температурного диапазона, нижняя и верхняя границы поверяемого диапазона являются самой низкой и самой высокой устанавливаемой температурой теплоносителя соответственно.

В качестве рабочих теплопроводящих жидкостей рекомендуется использовать жидкости указанные в Описании типа на Калибраторы температуры ISOTECH, изготавливаемые фирмой «Isothermal Technology Limited», Великобритания или одобренные производителем аналоги.

• 8.2.1.1.     Нестабильность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 не менее, чем при трех значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора (с учетом используемого теплоносителя), включая нижний и верхний пределы диапазона.

• 8.2.1.2.     Помещают жидкостный блок с теплоносителем и магнитной мешалкой в калибратор. Допускается использование жидкостного блока в комплекте с держателем для ТС, устанавливаемого внутрь блока, для отсутствия возможного соударения магнитной мешалки блока с защитной оболочкой чувствительного элемента эталона.

• 8.2.1.3.     Погружают на максимально возможную глубину эталон.

• 8.2.1.4.     Включают режим перемешивания теплоносителя.

• 8.2.1.5.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 8.2.1.6.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 8.2.1.7.     Повторяют операции по п.п. 8.2.1.5, 8.2.1.6 для остальных поверяемых точек.

• 8.2.1.8.     Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.2.1

• 8.2.2.1.     Неоднородность распределения температуры определяют с помощью эталонного термометра и вспомогательного термопреобразователя сопротивления (ТС) с длиной чувствительного элемента не более 10 мм. подключенных к измерителю температуры МИТ8 (МИТ2) при двух значениях температуры, соответствующих нижнему и верхнему пределам диапазона воспроизводимых температур калибратора (с учетом используемого теплоносителя) или диапазона воспроизводимых температур, согласованного с пользователем.

• 8.2.2.2.     Помещают жидкостный блок с теплоносителем и магнитной мешалкой в калибратор. Допускается использование жидкостного блока в комплекте с держателем для ТС, устанавливаемого внутрь блока, для отсутствия возможного соударения магнитной мешалки блока с защитной оболочкой используемых ТС

• 8.2.2.3.     Включают режим перемешивания теплоносителя.

• 8.2.2.4.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 8.2.2.5.     Эталонный термометр и вспомогательный термопреобразователь сопротивления поместить на максимально возможную глубину блока сравнения калибратора (Н = 0 мм). При установившемся температурном режиме провести серию из пяти измерений температуры эталонным термометром (Т1) и вспомогательным ТС (Т2).

• 8.2.2.6.     Затем вспомогательный ТС последовательно установить на высоте Н, равной 20 и 40 мм от дна блока калибратора (места установки чувствительного элемента (ЧЭ) эталонного термометра). Каждый раз по истечении 10 минут провести серию из пяти измерений температуры.

• 8.2.2.7. Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.2.2

• 8.3. Проведение поверки с использованием встроенной платы для измерений электрических сигналов (только для исполнения Advanced)

• 8.3.1.1.   Абсолютную погрешность канала измерений для подключения ТС определяют для каждого канала не менее, чем при трех значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 8.3.1.2. Устанавливают калибратор в режим измерений для подключения ТС.

• 8.3.1.3. Подключают эталонную меру электрического сопротивления постоянного тока при помощи контрольных проводов к требуемому каналу калибратора.

• 8.3.1.4. Устанавливают на мере электрического сопротивления первое значение сопротивления, соответствующее требуемому поверяемому значению в температурном эквиваленте и подают его на поверяемый канал.

• 8.3.1.5.    После стабилизации показаний, снимают их с дисплея поверяемого калибратора.

• 8.3.1.6.    Повторяют операции по п. 8.3.1.4, 8.3.1.5 для остальных поверяемых точек и для всех требуемых каналов измерений для подключения ТС.

• 8.3.1.7.    Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.3.1.

• 8.3.2.1.    Абсолютную погрешность канала измерений для подключения ТП определяют для каждого канала при любом настроенном типе НСХ (например, тип «К») не менее, чем при трех значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 8.3.2.2.    Устанавливают калибратор в режим измерений для подключения ТП.

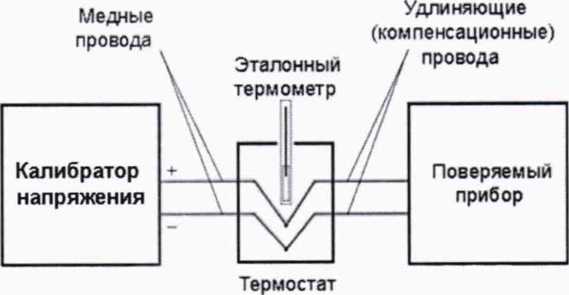

• 8.3.2.3.    Собирают схему согласно рисунку 1.



Рисунок 1

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001 /МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдоводяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0.05 °C.

б) Подключают медные провода к калибратору напряжения постоянного тока.

• 8.3.2.4.    С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

• 8.3.2.5.    После стабилизации показаний, снимают их с дисплея поверяемого калибратора.

• 8.3.2.6.    Повторяют операции по п. 8.3.2.4, 8.3.2.5 для остальных поверяемых точек и для всех требуемых каналов измерений для подключения ТП.

• 8.3.2.7.    Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.3.2

• 9. Подтверждение соответствия средства измерений метрологическим требованиям

  • 9.1.  Проведение поверки с использованием металлического вставного блока

• 9.1.1.1.     Рассчитывают погрешность установления заданной температуры по внутреннему термометру (Дк. °C) для каждой поверяемой точки по формуле 1:

\=Т_К-Т_Э         (1)

где: Тк - значение температуры по внутреннему термометру калибратора, °C;

Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C

• 9.1.1.2.     Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.1.2. Определение основной абсолютной погрешности измерений заданной температуры с использованием внешнего термопреобразователя сопротивления (ТС) или преобразователю термоэлектрического (ТП)

  • 9.1.2.1.     Рассчитывают погрешность измерений заданной температуры с использованием внешнего термопреобразователя сопротивления (ТС) или преобразователю термоэлектрического (ТП) (Дтс(ТП), °C) для каждой поверяемой точки по формуле 2:

Дтс(тп)⁼ 7тс(тп) “ ?эт (2)

где: 7тс(_ТП) - среднее арифметическое значение температуры, измеренное внешним ТС или ТП калибратора. °C,

Тэт ~ среднее арифметическое значение температуры, измеренное эталоном, °C.

• 9.1.2.2.     Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.1.3. Определение нестабильности поддержания заданной температуры

  • 9.1.3.1.     Рассчитывают нестабильность поддержания заданной температуры (Тн, °C)

для каждой поверяемой точки по формуле 3:

где: Г_тах - максимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации. °C;

T_min - минимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации. °C

• 9.1.3.2. Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.1.4. Определение осевой неоднородности температуры

  • 9.1.4.1. Определить разность показаний между термометрами (AtHO, °C) на дне каналов блока сравнения калибратора соответствующих диаметров (Н = 0 мм) по формуле 4:

AtH0 = Ti-T2            (4)

где: Tj - среднее арифметическое значение температуры, измеренное эталонным термометром (Т1), °C:

Т₂ - среднее арифметическое значение температуры, измеренное вспомогательным ТС (Т2), °C

• 9.1.4.2.     Аналогично определить разность показаний между термометрами (Atmo, °C) и (AtH4o, °C) на высоте 20 и 40 мм от дна каналов блока сравнения калибратора.

• 9.1.4.3.     Из полученных значений AtHO, AtH20 и Atmo выбрать максимальное значение (Af_Wmax » °C) ^и минимальное значение (Af_Hmin , °C).

• 9.1.4.4.     Вычислить неоднородность температурного поля по формуле 5:

.       ^Нтах ~                /_С\

• 9.1.4.5.     Повторяют операции по п.п. 9.1.4.1 - 9.1.4.4 для остальных поверяемых точек.

• 9.1.4.6.     Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.1.5. Определение радиальной неоднородности температуры

  • 9.1.5.1.     Рассчитывают разность показаний обоих ТС (Д_п °C) по формуле 6:

Aj= Т_п — Т₁₂          (6)

где: Тп - среднее арифметическое значение температуры, измеренное ТС с условным № 1, °C; T12 - среднее арифметическое значение температуры, измеренное ТС с условным № 2, °C

• 9.1.5.2.     Рассчитывают разность показаний обоих ТС (Д₂, °C) после смены мест по формуле 7:

^2 ⁼ ^21 ~ Т₂2            (7)

где: Т21 - среднее арифметическое значение температуры, измеренное ТС с условным №1, °C;

Т22 - среднее арифметическое значение температуры, измеренное ТС с условным №2, °C

• 9.1.5.3.     Рассчитывают значение радиальной неоднородности температуры (А_Р, °C) по формуле 8:

(8)

где: Aj -значение температуры, измеренное ТС №1 и №2 при первом положении. °C; Д₂ - значение температуры, измеренное ТС №1 и №2 при втором положении, °C

• 9.1.5.4.     Повторяют операции по п.п. 9.1.5.1-9.1.5.3 для остальных поверяемых точек.

• 9.1.5.5.     Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.2. Проведение поверки с использованием жидкостного вставного блока

• 9.2.1.1.    Рассчитывают нестабильность поддержания заданной температуры (Тн, °C) для каждой поверяемой точки по формуле 9:



где: Г_тах - максимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C;

T_min - минимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации. °C

• 9.2.1.2. Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.2.2.1.    Определить разность показаний между термометрами (Atno, °C) на дне блока сравнения калибратора (Н = 0 мм) по формуле 10:

AtH0 = Ti-T2           (10)

где: Т₁ - среднее арифметическое значение температуры, измеренное эталонным термометром (Т1), °C;

Т₂ - среднее арифметическое значение температуры, измеренное вспомогательным ТС (Т2), °C

• 9.2.2.2.    Аналогично определить разность показаний между термометрами (Atmo, °C) и (АЩдо, °C) на высоте 20 и 40 мм от дна блока сравнения калибратора.

• 9.2.2.3.    Из полученных значений AtHo, Atmo и Дйчдо выбрать максимальное значение (А/_//пих, °C) и минимальное значение (A/_Wmin , °C).

• 9.2.2.4.    Вычислить неоднородность температурного поля по формуле 11:

Ь'нтп =-------2------- (И)

• 9.2.2.5.     Повторяют операции по п.п. 9.2.2.1 - 9.2.2.4 для остальных поверяемых точек.

• 9.2.2.6.     Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.3. Проведение поверки с использованием встроенной платы для измерений электрических сигналов (только для исполнения Advanced)

• 9.3.1.1.    Рассчитывают погрешность измерений сопротивления в температурном эквиваленте (Акте. °C) для каждой контрольной точки по формуле 12:

Дктс⁼ ?ктс ~ Т'э         (12)

где: Титс - значение сопротивления в температурном эквиваленте, индицируемое на калибраторе. °C,

Т_э - значение сопротивления в температурном эквиваленте, подаваемое эталонной мерой сопротивления. Ом.

• 9.3.1.2.    Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 9.3.2.1.    Рассчитывают основную абсолютную погрешность (Актп, °C) для каждой поверяемой точки по формуле 13:

Дктп⁼ Т'ктп ~ Т_э — Т_Скэт

где: Т_ктп - значение сигнала измеренное поверяемым прибором в температурном эквиваленте, °C;

Т_э- значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте. °C;

Т_Скэт -значение температуры свободных концов удлиняющих (компенсационных) проводов при температуре, измеренной контрольным термометром, °C

• 9.3.2.2.    Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа.

• 10.1.    Средства измерений, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

• 10.2.    Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

• 10.3.    При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению, либо по согласованию с пользователем, проводится процедура рекалибровки (настройки) калибратора в соответствии с руководством по эксплуатации, после чего проводится повторная процедура поверки.

Разработали:

Научный сотрудник

отдела метрологического обеспечения термометрии

ФГУП «ВНИИМС»

17
