Методика поверки «ГСИ. Пробоотборники воздуха автоматические «ОП-М»» (МП-242-2028-2016)

Методика поверки

Тип документа

ГСИ. Пробоотборники воздуха автоматические «ОП-М»

Наименование

МП-242-2028-2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Директор ФГУП

Государственная система обеспечения единства измерений Пробоотборники воздуха автоматические «ОП-М» Методика поверки

МП-242-2028-2016

Руководитель научно-исследовательского отдела Государственных эталонов в области

физико-химических измерений

ФГУП «ВНИИМ им. Д.И. енделеева»

Д.А. Конопелько '2016 г.

Научный сотрудник

ФГУП «ВНИИМ им. Д. И. Менделеева»

Н.Б. Шор

'__2016 г.

Санкт-Петербург

2016

Номер пункта методики поверки

Наименование средства измерения или вспомогательного средства поверки. Требования к средству поверки.

Основные метрологические или технические характеристики.

6.3, 6.4

Мановакууметр тип МВ-6000 (№ 1846-93 в Госреестре РФ), ТУ 92-891.026-91, предел измерений от 0 до 6000 Па, цена деления 10 Па, пределы допускаемой абсолютной погрешности ±20 Па

6.3, 6.4

Расходомер-счетчик газа РГС по ШДЕК 421322.001 ТУ (регистрационный номер 20831-06), диапазон измерений (0,2 - 2,0) дм3/мин ( РГС-1 ) и ( 2,0 -25,0) дм3/мин (РГС-2), пределы допускаемой относительной погрешности ±1%

6.3, 6.4

Расходомер-счетчик газа РГТ модели РГТ-1 по ШДЕК.421322.002 ТУ (регистрационный номер 51713-12), диапазон измерений (0,1 - 1,0) дм3/мин, пределы допускаемой относительной погрешности ±1%

6.3, 6.4

Секундомер типа СО Спр-26-000 по ТУ 25-1819-0021-90, пределы допускаемой абсолютной погрешности ± 0,2 с

6.3, 6.4

Зажим медицинский

  • 2.2 Допускается применение иных средств поверки, не уступающих по метрологическим характеристикам.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке.

3 Требования безопасности
  • 3.1 К работе с аспиратором допускаются лица, ознакомленные с руководством по эксплуатации.

  • 3.2 При работе с аспиратором должны выполняться «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителя», а также общие требования безопасности по ГОСТ 12.2.007.0-75

  • 3.3  При проведении поверки аспиратор подлежит заземлению в соответствии с ГОСТ 12.2.007.0-75.

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • • температура окружающей среды                          (20 ± 5) °C;

  • • относительная влажность окружающего воздуха            от 30 до 80 %;

  • • атмосферное давление                              от 84 до 106,7 кПа;

  • • напряжение питания (230+23_2з) В, частотой (50 ± 1) Гц;

  • • механические воздействия и внешние электрические и магнитные поля должны находиться в пределах, не влияющих на работу аспираторов.

5 Подготовка к поверке
  • 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • •  поверяемый аспиратор должен быть подготовлен к работе в соответствии с ИРМБ.418311.040 РЭ;

  • •  поверяемый аспиратор должен быть выдержан в помещении при температуре, соответствующей условиям поверки, не менее 2 часов;

  • 5.2. Перед проведением поверки подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

6 Проведение поверки
  • 6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие аспиратора следующим требованиям :

  • • комплектность и маркировка должны соответствовать требованиям РЭ;

  • • на корпусе аспиратора не должно быть вмятин, нарушения покрытия, коррозионных пятен и других дефектов;

  • • все надписи, обозначающие органы управления должны быть четкими.

Аспиратор считается выдержавшим внешний осмотр, если он соответствует перечисленным выше требованиям.

  • 6.2 Опробование.

    • 6.2.1 Проверка общего функционирования

Включить аспиратор в сеть напряжением 230 В и частотой 50 Гц. Для всех моделей аспираторов, после нажатия кнопки «Сеть» должны загореться подсветки ротаметров. Пуск насоса осуществляется нажатием кнопки «ВКЛ».

  • 6.2.2 Проверка сопротивления изоляции.

Проверка сопротивления изоляции между электрическими цепями питания аспиратора и корпусом, проводится мегаомметром М4100/3 с рабочим напряжением 500 В. Проверку проводят при температуре (20±5)°С и влажности (40 - 80) %. Мегаомметр подключают к замкнутым между собой контактам сетевого кабеля и корпусом аспиратора. Аспиратор должен быть выключен. Через 1 мин после приложения испытательного напряжения, зафиксировать по шкале мегаомметра величину сопротивления изоляции. Аспиратор считается выдержавшим испытания, если электрическое сопротивление изоляции не менее 40 МОм.

  • 6.2.3 Проверка герметичности газовых линий.

Включить аспиратор в сеть и установить объемный расход воздуха по каждому каналу равный верхнему значению диапазона измерения канала. Заглушить последовательно входные штуцера каждого канала.

Показания цифрового индикатора заглушаемого канала не должны превышать 0,01 для каналов 1 и 5, и 0.1 для канала 20.

  • 6.3 Определение основной приведенной погрешности задания объемного расхода.

    • 6.3.1 Определение основной приведенной погрешности задания объемного расхода (у, %) проводится при номинальных значениях расхода в соответствии с таблицей 3.

Таблица 3. Номинальные значения расхода для определения основной погрешности задания объемного расхода аспираторов

Диапазон измерений канала, дм3/мин

Номинальное значение и допускаемое отклонение объемного расхода воздуха по цифровому индикатору, Q3, дм3/мин

от 0,1 до 1,0

0,11±0,01; 0,4±0,02; 0,7±0,03; 0,95±0,05

от 0,5 до 5,0

0,52±0,02; 2,0±0,1; 3,0±0,1; 4,9±0,1

от 2,0 до 20

2,1±0,1; 8,0+0,4; 14+0,7; 19±1

  • 6.3.2 Собрать схему, приведенную в Приложении 1.

  • 6.3.3 Включить аспиратор в сеть, соединить проверяемый канал с расходомерами-счетчиками газа РГТ-1 (канал 1) и РГС-2 (каналы 5 и 20) , установить объемный расход воздуха (Q3, дм3/мин), соответствующий выбранному значению по таблице 4, максимальный перепад давления должен составлять 4,0 (0,04) кПа (кгс/см2).

Зафиксировать показания расходомера-счетчика газа и пересчитать их на нормальные условия (температура 20 °C и давление 101,3 кПа) для получения значения Qt (дм3/мин) в соответствии с их РЭ .

Число измерений - не менее 2-х.

  • 6.3.4 Привести измеренный аспиратором расход воздуха (Q3, дм3/мин) к нормальным условиям по формуле:

    Q = Q,

    Р-293,2,

    101325(273,2 + 0

    (1)

где Q - измеренный аспиратором расход, приведенный к нормальным условиям, дм3/мин; Р - атмосферное давление, Па;

t - температура окружающего воздуха, °C.

  • 6.3.5 Провести измерения по п.п.6.3.3-6.3.4 для всех значений расхода, указанных в таблице 3.

  • 6.3.6 Основную приведенную погрешность задания объемного расхода расхода рассчитать по формуле:

    (у %), для каждого

    100

(2)

где QH - верхний предел диапазона задания объемного расхода канала, дм3/мин.

Результаты определения считаются положительными, если значения основной приведенной погрешности задания объемного расхода для канала 1 не превышают ± 5 %, для каналов 5 и 20 -±4%.

  • 6.4 Определение основной относительной погрешности измерения времени отбора пробы. Определение основной относительной погрешности измерения времени отбора пробы проводится при любом расходе для времени работы таймера 2 мин и 20 мин.

    • 6.4.1 Включить одновременно аспиратор в режиме отбора пробы и секундомер.

    • 6.4.2 В момент отсчета таймером аспиратора 2-х минут, выключить секундомер и провести отчет показаний.

  • 6.4.4 Выполнить операции по п.п. 6.4.1 - 6.4.2 не менее 2 раз.

  • 6.4.5 Повторить операции по п.п. 6.4.1 - 6.4.3 для времени отбора 20 мин.

  • 6.4.6 Основную относительную погрешность задания времени отбора пробы (<5 в %) рассчитать по формуле:

^'^•100 (6)

Ч

где Т3 - время работы таймера, мин;

Т, - время, измеренное по секундомеру, мин.

Результаты определения считаются положительными, если значение основной относительной погрешности измерения времени не превышает ± 0,5 %.

7 Оформление результатов поверки
  • 7.1 При проведении поверки составляется протокол результатов измерений, в котором указывается соответствие аспиратора предъявляемым к нему требованиям. Форма протокола поверки приведена в Приложении 2.

  • 7.2 Аспираторы, удовлетворяющие требованиям методики поверки, признаются годными к применению.

  • 7.3 Положительные результаты поверки оформляются свидетельством о поверке по форме, установленной приказом Минпромторга РФ № 1815 от 02.07.2015 г.

  • 7.4 При отрицательных результатах поверки применение аспиратора запрещается и выдается извещение о непригодности.

  • 7.5 Знак поверки наносится на лицевую панель аспиратора.

ПРИЛОЖЕНИЕ 1

(обязательное)

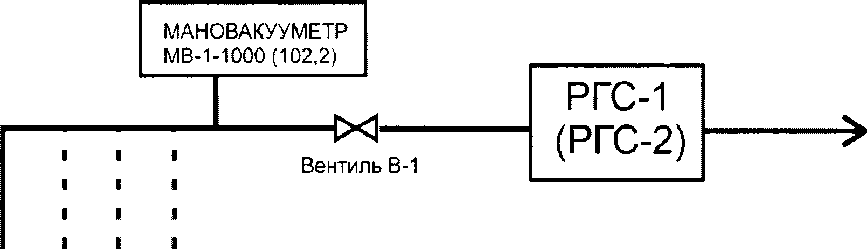

Схема подключения газовых счетчиков РГС при определении основной погрешности задания объемного расхода аспираторов

В-1 - вентиль для установки нагрузки не менее 250 мм.вод.ст.

ПРИЛОЖЕНИЕ 2

(обязательное)

Протокол поверки пробоотборника «ОП-М»

Наименование СИ:________________________________________________________

Зав. №_____________________

Дата выпуска_______________

Регистрационный номер:

Заказчик:________________________________________________________________________

Серия и номер клейма предыдущей поверки:__________________________________

Дата предыдущей поверки:

Методика поверки:__________________________________________________________

Основные средства поверки:__________________________________________________

Условия поверки:

температура окружающей среды

относительная влажность воздуха               %

атмосферное давление                             кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра_______________________________

  • 2. Результаты опробования:

    • 2.1 Проверка сопротивления изоляции_________________________

    • 2.2 Проверка герметичности газовых линий_____________________

    • 2.3 Проверка общего функционирования_______________________

  • 3. Результаты определения основной приведенной погрешность задания объемного расхода:

    Заданное значение объемного расхода, дм3/мин

    Измеренное значение объемного расхода, дм3/мин

    Основная приведенная погрешность, у, %

    Пределы допускаемой основной приведенной погрешности

4. Результаты определения основной относительной погрешности измерения времени отбора пробы:

Заключение: на основании результатов первичной (или периодической) поверки аспиратор признан соответствующим установленным в описании типа метрологическим требованиям и пригоден к применению.

Поверку произвёл:_________________

Дата поверки:________________

Настоящая методика поверки распространяется на пробоотборники воздуха автоматические «ОП-М» (далее аспираторы), и устанавливает методику их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операций

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2.

Да

Да

2.1 Проверка общего функционирования

6.2.1

Да

Да

2.2 Проверка сопротивления изоляции

6.2.2

Да

Нет

2.3. Проверка герметичности газовых линий

6.2.3

Да

Да

3 Определение основной приведенной погрешности измерения расхода

6.3

Да

Да

4 Определение основной относительной погрешности измерения времени отбора пробы

6.4

Да

Да

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Допускается проведение поверки отдельных измерительных каналов объемного расхода в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки

2.1 Для проведения операции должны быть применены средства, указанные

в таблице 2

Таблица 2.

Номер пункта методики поверки

Наименование средства измерения или вспомогательного средства поверки. Требования к средству поверки.

Основные метрологические или технические характеристики.

6.2.2

Мегомметр М 4100/3 с рабочим напряжением 500 В, кл.2.5

4, 6.3

Термометр лабораторный ТЛ-4, ГОСТ 28498-90 (№ 303-91 в Госреестре РФ), диапазон измерений (0 - 50) °C, цена деления 0,1 °C

4, 6.3

Барометр-анероид БАММ-1 по ТУ 2501 1.1513.-79 (№ 5738-76 в Госреестре РФ), диапазон измеряемого атмосферного давления от 610 до 790 мм рт.ст., предел допускаемой погрешности ±0,8 мм рт.ст., диапазон рабочих температур от 10 °C до 50 °C

4, 6.3

Психрометр аспирационный М-34 по ТУ 25-1607.054-85 (№ 10069-85 в Госреестре РФ), диапазон относительной влажности от 10 до 100 % при температуре от минус 10 °C до 30 °C
