Методика поверки «ИНСТРУКЦИЯ ПАНОРАМНЫЕ ИЗМЕРИТЕЛИ КСВН И ОСЛАБЛЕНИЯ P2-MBM-37, Р2-МВМ-78» (ГЛЮИ.411228.014 МП)

ПАНОРАМНЫЕ ИЗМЕРИТЕЛИ КСВН И ОСЛАБЛЕНИЯ Р2-МВМ-37, Р2-МВМ-78

Методика поверки

ГЛЮИ.411228.014 МП

р.п. Менделеево

2017 г.

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4 Требования к квалификации поверителей

• 5  Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2 Опробование

  • 8.3  Определение относительной погрешности установки частоты

  • 8.4  Определение относительной погрешности измерений КСВН

  • 8.5  Определение абсолютной погрешности модуля коэффициента

передачи IS21I

• 9  Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок панорамных измерителей КСВН и ослабления Р2-МВМ-37, Р2-МВМ-78 (далее - измеритель Р2-МВМ-37, Р2-МВМ-78), изготавливаемых ООО НПЦ «МитиноПрибор», г. Москва, г. Зеленоград, находящихся в эксплуатации, а также после хранения и ремонта.

• 1.2 Первичной поверке подлежат измерители, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат измерители, находящиеся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 1 год.

• 2.1 При проведении поверки измерителей Р2-МВМ-37, Р2-МВМ-78 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки измерителей Р2-МВМ-37, Р2-МВМ-78

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей Р2-МВМ-37, Р2-МВМ-78 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для проведения поверки

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2  Перед проведением поверки измерителя Р2-МВМ-37 поверитель должен предварительно ознакомиться с документом «Панорамный измеритель КСВН и ослабления Р2-МВМ-37. Руководство по эксплуатации ГЛЮИ.411228.009 РЭ»

• 4.3  Перед проведением поверки измерителя Р2-МВМ-78 поверитель должен предварительно ознакомиться с документом «Панорамный измеритель КСВН и ослабления Р2-МВМ-78. Руководство по эксплуатации ГЛЮИ.411228.014 РЭ».

• 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители Р2-МВМ-37, Р2-МВМ-78 и средства поверки.

• 5.2  Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 5.4 ВНИМАНИЕ; ПРИ ВКЛЮЧЕНИИ ИЗМЕРИТЕЛЯ Р2-МВМ-37 (Р2-МВМ-78) ВИРТУАЛЬНАЯ КНОПКА «МОЩНОСТЬ» НАХОДИТСЯ В ПОЛОЖЕНИИ «ВКЛ.», Т. Е. НА СВЧ ВЫХОД ИЗМЕРИТЕЛЯ ПОДАЕТСЯ ЗАДАННЫЙ УРОВЕНЬ СВЧ МОЩНОСТИ.

ПОЭТОМУ ПЕРЕД КАЖДЫМ ИЗМЕНЕНИЕМ КОНФИГУРАЦИИ ВНЕШНЕГО СВЧ ТРАКТА ИЗМЕРИТЕЛЯ Р2-МВМ-37 (Р2-МВМ-78) (КАЛИБРОВКОЙ, ИЗМЕРЕНИЕМ) ВИРТУАЛЬНУЮ КНОПКУ «МОЩНОСТЬ» УСТАНОВИТЬ В ПОЛОЖЕНИЕ «ВЫКЛ.».

ПОСЛЕ ЗАВЕРШЕНИЯ ИЗМЕНЕНИЯ КОНФИГУРАЦИИ СВЧ ТРАКТА ВИРТУАЛЬНУЮ КНОПКУ «МОЩНОСТЬ» УСТАНОВИТЬ В ПОЛОЖЕНИЕ «ВКЛ.».

• 6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в руководствах по эксплуатации на измерители Р2-МВМ-37, Р2-МВМ-78 и на применяемые средства поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

    • 8.1.1 Внешний осмотр измерителя Р2-МВМ-37 (измерителя Р2-МВМ-78) проводить визуально без вскрытия. При этом необходимо проверить:

• - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

• - отсутствие механических повреждений, влияющих на его работу;

• - состояние соединительных кабелей, шнура питания.

• - техническое состояние и прочность крепления органов управления и коммутации, четкость фиксации их положений, наличие предохранителя в блоке измерительном (далее -БИ);

• - чистоту гнезд, разъемов и клемм;

• - состояние соединительных кабелей, переходов;

• - четкость маркировочных надписей.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность измерителя Р2-МВМ-37 соответствует документу «Панорамный измеритель КСВН и ослабления Р2-МВМ-37. Формуляр ГЛЮИ.411228.009 ФО» (далее - ФО Р2-МВМ-37), комплектность измерителя Р2-МВМ-78 соответствует документу «Панорамный измеритель КСВН и ослабления Р2-МВМ-78. Формуляр ГЛЮИ.411228.014 ФО» (далее - ФО Р2-МВМ-78);

• - маркировка и пломбировка соответствуют документ «Панорамный измеритель КСВН и ослабления Р2-МВМ-37. Руководство по эксплуатации ГЛЮИ.411228.009 РЭ» (далее - РЭ Р2-МВМ-37), комплектность измерителя Р2-МВМ-78 соответствуют документу «Панорамный измеритель КСВН и ослабления Р2-МВМ-78. Руководство по эксплуатации ГЛЮИ.411228.014 РЭ» (далее - РЭ Р2-МВМ-78);

• - отсутствуют механических повреждений, влияющих на работу измерителя Р2-МВМ-37 (Р2-МВМ-78);

• - соединительные кабели, шнур питания не имеют повреждений;

• - прочность крепления органов управления и коммутации не имеют повреждений, и их положение четко фиксируется, в БИ имеются предохранители;

• - гнезда, разъемы и клеммы чистые;

• - соединительные кабели, переходы не имеют повреждений;

• - маркировочные надписи четкие.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Соединить клемму заземления с шиной защитного заземления.

• 8.2.2 Установить тумблер СЕТЬ «О I» в положения «О» - отключено. Подсоединить кабель сетевого питания к разъему «230 V». Подключить кабель сетевого питания к сети (230 В, 50 Гц). Подсоединить «мышку» к разъему на задней панели корпуса БИ.

• 8.2.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ.

• 8.2.4 По включению сетевого тумблера наблюдать автоматический запуск программного обеспечения (далее - ПО), которое записано в память БИ изготовителем.

По окончанию запуска ПО контролировать появление на экране дисплея окна, отображенного на рисунке 1.

Убедиться в том, что все виртуальные кнопки (органы управления) и органы управления на передней панели БИ функционируют.

Рисунок 1

• 8.2.5 Выполнить идентификацию ПО, последовательно выполнив следующие операции^

• - последовательно нажать виртуальные кнопки «Пуск» и «Мой компьютер» на экране дисплея;

• - выбрать на диске С папку SNA;

• - выбрать файл:

-для поверяемого измерителя Р2-МВМ-37: «Metr37.dll»

-для поверяемого измерителя Р2-МВМ-78: «Metr78.dll»

и нажать правую кнопку «мышки», в появившемся окне нажать виртуальную кнопку «Свойства»;

• - в появившемся окне нажать виртуальную кнопку «Версия»;

• - в появившемся окне в строке «Версия файла» наблюдать значение версии файла «Metr37.dll» или файла «Metr78.dll», результат наблюдения зафиксировать в рабочем журнале;

• - вернуться в окно «Свойства» и нажать виртуальную кнопку «Хеш-сумма»;

• - в появившемся окне в строке «CRC32» наблюдать значение контрольной сумы файла «Metr37.dll» или файла «Metr78.dll», результат наблюдения зафиксировать в рабочем журнале.

Установить тумблер СЕТЬ «О I» в положения «О» - отключено.

Результаты идентификации ПО считать положительными, если:

• - для поверяемого измерителя Р2-МВМ-37 значение версии файла «Metr37.dll»: 5.1.L0, а его контрольная сумма по CRC32: 6460B27F',

-для поверяемого измерителя Р2-МВМ-78 значение версии файла «Metr78.dll»: 5,1.1.0, а его контрольная сумма по CRC32:1865663С.

В противном случае результаты идентификации ПО считать отрицательными и последующие операции поверки не проводить.

• 8.2.6 Выполнить подключения со стороны задней панели корпуса БИ в следующей последовательности:

• - соединить разъемы «VGA» и «МОНИТОР» между собой кабелем;

• - соединительным кабелем подключить выход детекторного преобразователя к разъему «Преобразователь», расположенному на задней панели корпуса БИ;

• - к СВЧ входу детекторного преобразователя подсоединить отрезок волновода фланцем, не содержащим резьбы в отверстиях, предназначенных для крепления четырьмя винтами (рисунок 2);

• - к СВЧ выходу БИ подсоединить отрезок волновода фланцем, не содержащим резьбы в отверстиях, предназначенных для крепления четырьмя винтами (рисунок 2).



Рисунок 2

• 8.2.7 Результаты опробования считать положительными, если:

• - после включения питания индикатор подключения сетевого питающего напряжения на передней панели корпуса БИ горит.

• - по окончанию запуска ПО на экране дисплея наблюдали окно, отображенное на рисунке 1;

• - результаты идентификации ПО положительные;

-все соединения по п. 8.2.6 выполнены.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

• 8.3.1 Измерения проводить при устанавливаемых значениях частот:

-для измерителя Р2-МВМ-37: /^у = 25,95 ГГц, /^у = 32,00 ГГц, /^у =37,50 ГГц;

-дляизмерителяР2-МВМ-78: /^у =53,57ГГц, /^у =65,00ГГц, /^у =78,30ГГц.

• 8.3.2 Для измерений значений устанавливаемых частот на измерителе Р2-МВМ-37 использовать частотомер электронно-счетный 43-66 (далее - 43-66).

Для измерений значений устанавливаемых частот на измерителе Р2-МВМ-78 использовать преобразователь частоты 45-13 (далее - 45-13) и 43-66.

• 8.3.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ. Прогреть измеритель Р2-МВМ-37 (Р2-МВМ-78) в течение 15 мин.

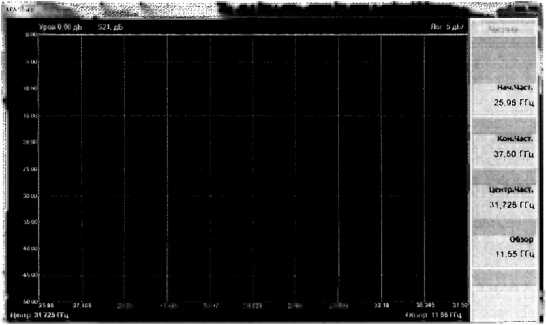

• 8.3.4 Установить на измерителе Р2-МВМ-37 (Р2-МВМ-78) частоту /_о^у (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

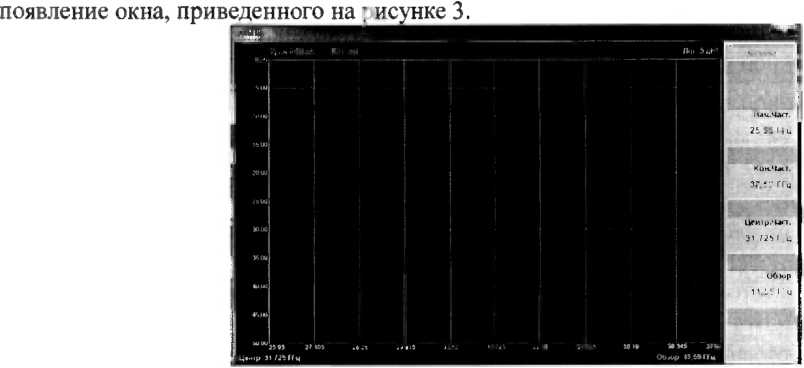

Для этого нажать на передней панели БИ кнопку «ЧАСТ.». На экране контролировать

Рисунок 3

Активировать «Нач.4аст.» нажатием на передней панели БИ кнопки «^■^мо», установить значение начальной частоты кнопками «0» - «9», <ф>, <ф>, «ВВОД», равным /_о^у.

Активировать «Кон.Част.» нажатием на передней панели кнопоки «^^ит», установить значение конечной частоты кнопками «О» - «9», «|», «|», «ВВОД», равным /_о^у .

• 8.3.5 Выполнить измерение значения установленной частоты /_о^у 43-66, если поверяется измеритель Р2-МВМ-37 или с помощью 45-13, если поверяется измеритель Р2-МВМ-78. Результат измерений /_о^я зафиксировать в рабочем журнале.

• 8.3.6 Выполнить операции п. 8.3.4, установив на измерителе Р2-МВМ-37 (Р2-МВМ-78) частоту /₂^У (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

• 8.3.7 Выполнить измерение значения установленной частоты /₂^У 43-66, если поверяется измеритель Р2-МВМ-37 или с помощью 45-13, если поверяется измеритель Р2-МВМ-78. Результат измерений // зафиксировать в рабочем журнале.

• 8.3.8 Выполнить операции п. 8.3.4, установив на измерителе Р2-МВМ-37 (Р2-МВМ-78) частоту /^у (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

• 8.3.9 Выполнить измерение значения установленной частоты f^y 43-66, если поверяется измеритель Р2-МВМ-37 или с помощью 45-13, если поверяется измеритель Р2-МВМ-78. Результат измерений зафиксировать в рабочем журнале.

• 8.3.10 Рассчитать относительную погрешность установки частоты

  3 _у , ^{в п0} формуле

  Л



  •100,

  (1)

где/ = 0, 1,2.

• 8.3.11 Результаты поверки считать положительными, если значения 8 _у находятся в Ji

пределах ±0,002 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

8.4.1 Измерения для определения относительной погрешности измерений КСВН проводить на частотах:

-для измерителя Р2-МВМ-37 / : 25,95; 32,00; 37,50 ГГц;

• - для измерителя Р2-МВМ-78 f : 53,57; 65,00; 78,30 ГГц.

• 8.4.2 Для определения относительной погрешности измерений КСВН к входу подключать:

• - при поверке измерителя Р2-МВМ-37 комплекты образцовых волноводных нагрузок Э9-115, Э9-116 с номинальными значениями КСВН 1,4; 2,0;

• - при поверке измерителя Р2-МВМ-78 волноводные нагрузки из комплекта измерителя КСВН панорамного Р2-69 с номинальными значениями КСВН 1,4; 2,0.

• 8.4.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ. Прогреть измеритель Р2-МВМ-37 (Р2-МВМ-78) в течение 30 мин.

• 8.4.4 Установить диапазон частот. Для этого нажать на передней панели БИ кнопку «4АСТ.». На экране появится окно, приведенное на рисунке 3.

Активируя «Нач.4аст.», «Кон.4аст.» нажатием соответствующих кнопок «^,^^и||[», установить значения начальной и конечной частот нужного диапазона перестройки частоты кнопками «0» - «9», <ф>, «|», «ВВОД».

Для измерителя Р2-МВМ-37 устанавливать значения «Нач.4аст.» = 26,95 ГГц, «Кон.4аст.» = 37,50 ГГц.

Для измерителя Р2-МВМ-78 устанавливать значения «Нач.4аст.» = 53,57ГГц, «Кон.4аст.» = 78,30ГГц.

• 8.4.5 Установить верхний предел отображаемых измеряемых значений КСВН. Для этого нажать на передней панели БИ кнопку «АМПЛ.». На экране контролировать появление окна, приведенного на рисунке 4.



  Рисунок 4

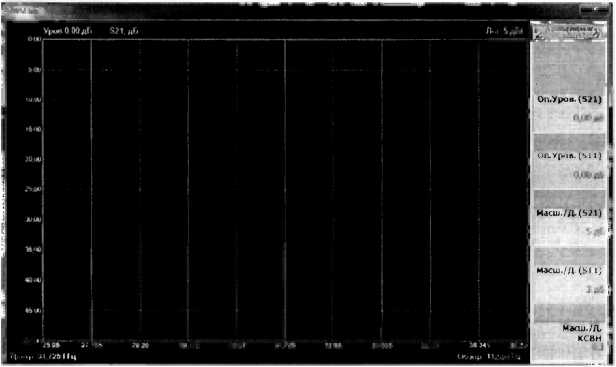

• 8.4.6 Активировать «Оп.Уров.(Б11)» нажатием кнопки «^^иш» и установить верхний предел отображаемых значений измеряемого параметра кнопками «О» - «9», <ф>, «|», «ВВОД».

Активировать опцию «Масш./Д.(Б11)» («Масш./Д.КСВН») нажатием кнопки «^^иш». Установить необходимый масштаб изображения измеряемого параметра кнопками «О» - «9», «|», «|», «ВВОД».

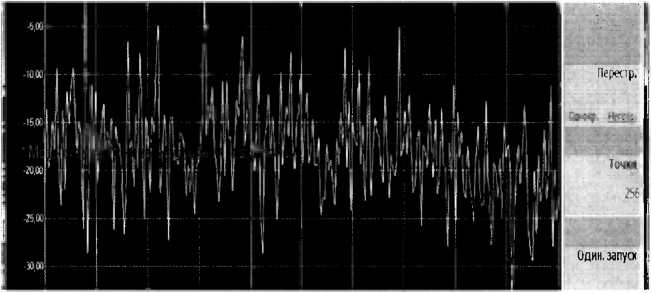

• 8.4.7 Нажать на передней панели кнопку «ПЕРЕСЕ». На экране появится окно, приведенное на рисунке 5.



  f

  ■



  Рисунок 5



• 8.4.8 Установить виртуальную кнопку «Мощность» в положение «Выкл.» на экране появится окно, приведенное на рисунке 6.



Рисунок 6

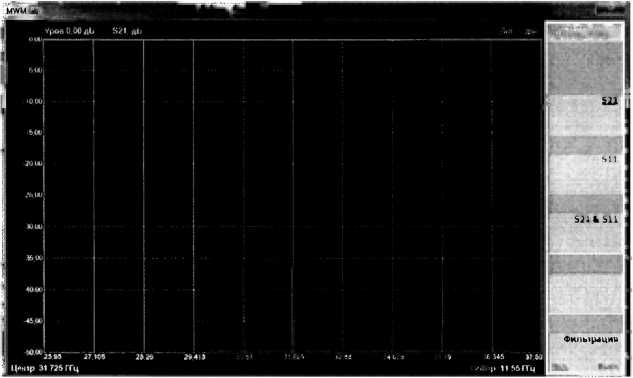

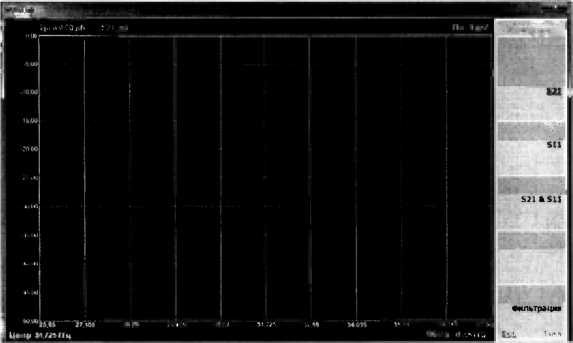

• 8.4.9 Установить режим отображения результатов измерений. Для этого нажать на передней панели измерителя кнопку «ИЗМЕР». На экране появится окно, приведенное на рисунке 7.



Рисунок 7

Активировать «SI 1» нажатием кнопки «◄^иио».

• 8.4.10 Нажать на передней панели БИ кнопку «КАЛИБР.». На экране дисплея появится окно, приведенное на рисунке 8.



Рисунок 8

Выбрать параметр «S11» в разделе «Параметр».

• 8.4.11 После выбора измеряемого параметра «S11» активировать виртуальную кнпку «Выполнить» нажатием на передней панели БИ соответствующей кнопкой «Ф®⁰⁰».

На экране измерителя появится окно, приведенное на рисунке 9.

Рисунок 9

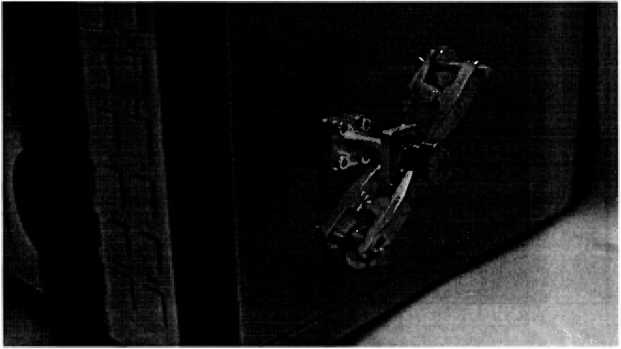

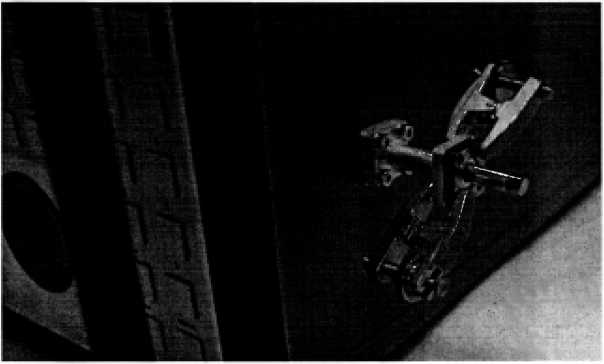

• 8.4.12 Присоединить с помощью струбцины короткозамкнутую нагрузку к СВЧ выходу измерителя в соответствии с рисунком 10 в стандартном режиме измерений |Sn|.



  Рисунок 10

После подключения короткозамкнутой нагрузки активировать «Шаг 1» нажатием на передней панели БИ соответствующей кнопки «^<Ф^ИНИ».

На экране измерителя появится окно, приведенное, на рисунке 11.

Рисунок 11

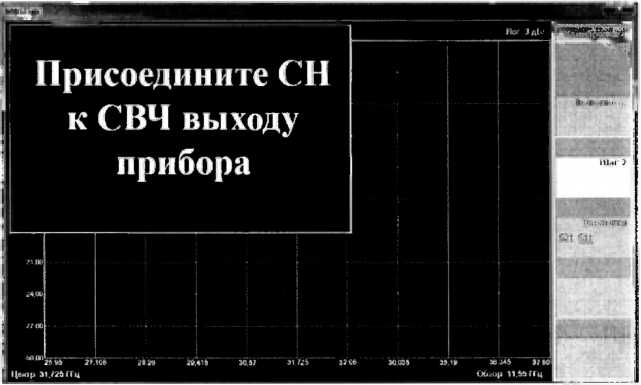

• 8.4.13 Присоединить с помощью струбцины согласованную нагрузку к СВЧ выходу измерителя Р2-МВМ-37 (Р2-МВМ-78) в соответствии с рисунком 12.



Рисунок 12

После подключения согласованной нагрузки активировать «Шаг 2» нажатием на передней панели БИ соответствующей кнопки «^^ei,D».

Активировать «Сохр.кал-ку» нажатием на передней панели БИ соответствующей кнопки «Ф».

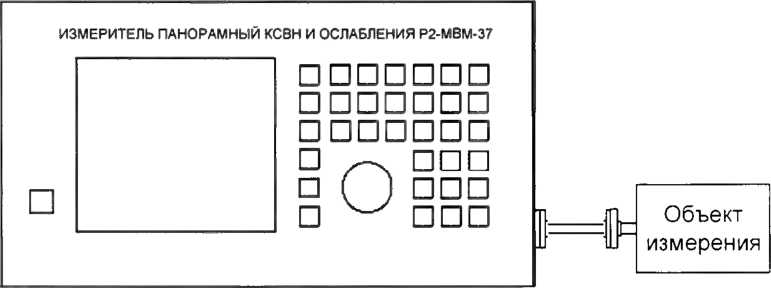

• 8.4.14 Собрать схему для измерений КСВН|, приведенную на рисунке 13.



Объект измерения в соответствии с п. 8.4.2

Рисунок 13

• 8.4.15 Нажать на передней панели БИ кнопку «ИЗМЕР.» На экране дисплея появится окно, приведенное на рисунке 14.



Рисунок 14

Выбрать «811» нажатием соответствующей кнопки «^■^||°».

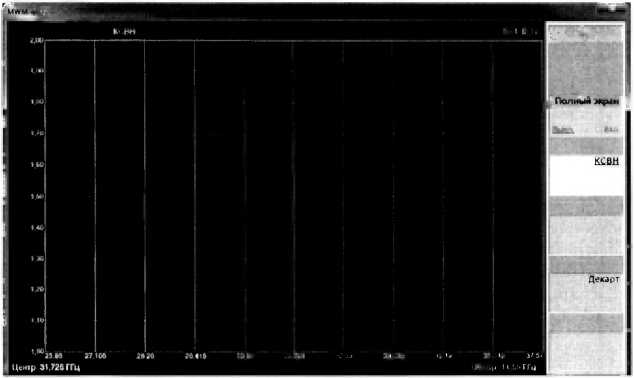

• 8.4.16 Установить режим отображения результатов измерений. Для этого нажать на передней панели БИ кнопку «ВИД». На экране появится окно, приведенное на рисунке 15.



Рисунок 15

Активировать «КСВН», на экране измерителя появится зависимость КСВН от частоты в декартовой системе координат.

Установить режим отображения результатов измерений в виде графика нажатием на передней панели БИ кнопки «ГРАФИК». На экране появится окно, приведенное на рисунке 16.

Рисунок 16

С помощью кнопок «^■^|1» выбрать в разделе «Режим» значение «Обычн.».

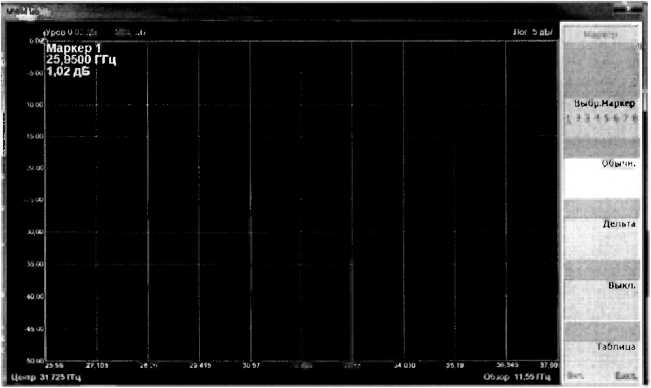

8.4.17 Нажать на передней панели БИ кнопку «МАРКЕР». На экране отобразится окно, приведенное на рисунке 17.

Рисунок 17

Активировать «Выбр.Маркер» и выбрать значение «Обычн.».

• 8.4.18 Управляя энкодером по точкам графика, наблюдать в верхнем левом углу экрана координаты точки: значение КСВН, частота.

• 8.4.19 В рабочем журнале зафиксировать значения измеренного КСВН для частот, приведенных в п. 8.4.1.

• 8.4.20 Измерения выполнить для всех объектов измерений, приведенных в п. 8.4.2.

• 8.4.21 Вычислить относительную погрешность измерений КСВН 8   , в %, по формуле

к^и —

^SK = <        ^CTU) 100.                              (2)

K^J

ciu

где A* - значения КСВН образцовых волноводных нагрузок (объектов измерений).

• 8.4.22  Результаты поверки считать положительными, если значения 8 для

^ксги измерителей Р2-МВМ-37, Р2-МВМ-78 находятся в пределах ±(1 + 5 • А^ ).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.5.1  Измерения для определения абсолютной погрешности измерений модулей коэффициентов передачи IS211 проводить на частотах:

• - для измерителя Р2-МВМ-37 f : 25,95; 32,00; 37,50 ГГц;

• - для измерителя Р2-МВМ-78 / : 53,57; 65,00; 78,30 ГГц.

• 8.5.2 Выполнить п.п. 8.4.3 - 8.4.5.

• 8.5.3 Активировать «Оп.Уров.(821)» нажатием кнопки «^^И1@о» и установить верхний предел отображаемых значений измеряемого параметра кнопками «0» - «9», <ф>, «1», «ВВОД».

Активировать «Масш./Д.(821)» нажатием кнопки «^■^||°». Установить необходимый масштаб изображения измеряемого параметра кнопками «0» - «9», «|», «|», «ВВОД».

• 8.5.4 Нажать на передней панели кнопку «ПЕРЕСТ.». На экране появится окно, приведенное на рисунке 18.

• 8.5.5 Установить виртуальную кнопку «Мощность» в положение «Выкл.» на экране появится окно, приведенное на рисунке 6.

• 8.5.6 Установить режим отображения результатов измерений. Для этого нажать на передней панели измерителя кнопку «ИЗМЕР». На экране появится окно, приведенное на рисунке 7.

Активировать «S21» нажатием кнопки «^■^|3@».

• 8.5.7 После выбора измеряемого параметра «S21» активировать виртуальную кнопку «Выполнить» нажатием на передней панели БИ соответствующей кнопки «4^ЯШ». На экране появится окно, приведенное на рисунке 18.

  Присоедини! е преобразователь

  I 1 I • !	детекторный к СВЧ выходу прибора
  i 1 *>Ш'	: ! "
  1 ** ■ Ю»	! 1 MSJ   "iJiCb      2S.M      м.415      ч:	М       31.725

  I Цвнвр а1,?М(Тц

  По. 5дБ-
  	L       1
  .■ ..........1	Г.. И .111-5. | ..
  i 1	Сохр. калку
  г	4
  .ев       М.О15      МЛ»'      ИЭ4{    Э7.И Obuop Ч.»Пц

Рисунок 18

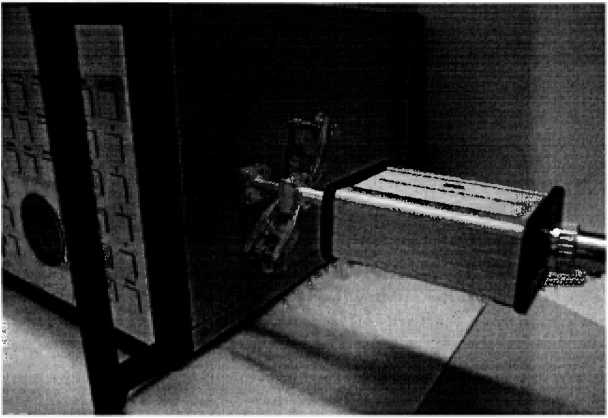

• 8.5.8 Присоединить с помощью струбцины детекторный преобразователь к СВЧ выходу измерителя, как показано на рисунке 19.



Рисунок 19

Активировать «Сохр.кал-ку» нажатием на передней панели БИ соответствующей кнопки

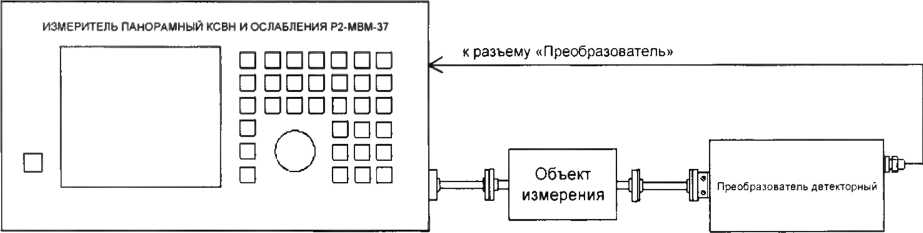

• 8.5.9 Для проведения измерений модулей коэффициентов передачи IS21I собрать схему измерений, приведенную на рисунке 8.



Рисунок 18

В качестве объекта измерений подключать:

• - при испытании измерителя Р2-МВМ-37 аттенюатор ДЗ-36А (далее -ДЗ-36 А);

• - при испытании измерителя Р2-МВМ-78 поляризационный аттенюатор ДЗ-38 (далее -ДО-38),

при значениях ослабления А: 0; 1,5; 5,0; 10,0; 20,0; 30,0 и 40,0 дБ.

• 8.5.10 При выполнении измерений IS21I поверяемым измерителем Р2-МВМ-37 (Р2-МВМ-78) выполнять п.п. 8.4.15 - 8.4.18 выбирая параметры и устанавливая значения, которые касаются измерений |S₂₁|.

• 8.5.11 Установить ослабление эталонного аттенюатора равным А = 0 дБ и отсчитать измеряемое поверяемым измерителем Р2-МВМ-37 (Р2-МВМ-78) значение |У₂₁|^.

Установить ослабление эталонного аттенюатора равным А дБ (см. п. 8.5.9) и отсчитать измеряемое поверяемым измерителем Р2-МВМ-37 (Р2-МВМ-78) значение |S₂^.

• 8.5.12 Выполнить п. 8.5.11 для всех значений ослабления А (см. п. 8.5.9) и частот f , приведенных в п. 8.5.1, фиксируя измеренные значения |$и| »

• 8.5,13 Рассчитать абсолютную погрешность измерений ослабления Д_я, в дБ, по формуле



• 8.5.14 Результаты поверки считать положительными, если:

-для измерителя Р2-МВМ-37 значения Д_л находятся в пределах ±(0,2 + 0,02-    ) , где

js^l значение измеренного модуля коэффициента передачи;

- для измерителя Р2-МВМ-78 значения Д_л находятся в пределах ±(0,3 + 0,05 •|5'₂'⁴₁| ), где | значение измеренного модуля коэффициента передачи.

В противном случае результаты поверки считать отрицательными.

• 9.1 Измеритель Р2-МВМ-37 (Р2-МВМ-78) признается годным, если в ходе поверки все результаты положительные.

• 9.2 На измеритель Р2-МВМ-37 (Р2-МВМ-78), который признан годным, выдает выдается Свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

• 9.3 Измеритель, имеющий отрицательные результаты поверки в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности.



  В.А. Тищенко

  А.В. Мыльников

Начальник НИО-2

ФГУП «ВНИИФТРИ»

Начальник лаборатории 203

ФГУП «ВНИИФТРИ

17
