Методика поверки «Устройства бортовые БУ ЦСИ 1201 версия 2016» (МП 842-16-05 )

4*

УТВЕРЖДАЮ

Первый заместитель генерального директора -

Инструкция

Устройства бортовые БУ ЦСИ 1201 версии 2016

Методика поверки

842-16-05 МП р. п. Менделееве 2016 г.

1 Общие сведения

• 1.1 Настоящая методика поверки распространяется на устройства бортовые БУ ЦСИ 1201 версия 2016 (далее - устройства) и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 3 года.

2 Операции поверки

2.1 При поверке устройства выполнить работы в объеме, указанном в таблице 1. Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и устройство бракуется.

• 2.3 Допускается проведение первичной поверки при выпуске из производства до ввода в эксплуатацию на основании выборки.

3 Средства поверки

• 3.1 При проведении первичной поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

3.2 При проведении периодической поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 3.

Таблица 3

• 3.2 Допускается использование других средств измерений, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

4 Требования к квалификации поверителей

• 4.1 К проведению поверки устройств допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                            от 15 до 25;

• - относительная влажность воздуха, %, не более                             80.

Все средства измерений, использующиеся при поверке устройств, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемого устройства по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов;

• - с использованием вольтметра универсального В7-77М убедиться, что значения напряжения питания устройств на соответствующих контактах посадочных площадок стенда программирования и контроля электронных модулей бортового устройства (СТПК ЭМБУ ЦСИ) находятся в диапазоне от 9 до 32 В (только при первичной поверке).

• 7.1.1 Провести измерения в соответствии с «Методикой измерения неравномерности группового времени запаздывания навигационных сигналов в устройствах переизлучения сигналов навигационных космических аппаратов» (аттестат № 235-01.00294-2010/2015).

• 7.1.1.1 Убедиться, что значение погрешности воспроизведения координат имитатором сигналов с учетом вносимой устройством переизлучения погрешности, не более 7 м (при доверительной вероятности 0,95). В противном случае провести замену устройства переизлучения.

• 7.1.1.2 Убедиться, что значение вносимой устройством переизлучения погрешности при работе по реальному сигналу не превышает 7 м (при доверительной вероятности 0,95). В противном случае провести замену устройства переизлучения.

Примечание - Дата протокола результатов измерения неравномерности группового времени запаздывания навигационных сигналов в устройстве переизлучения должна быть не позднее 1 года от момента начала поверки устройства.

• 7.1.2 Измерить координаты пункта геодезического в системе координат ПЗ-90.11 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат № 236-01.00294-2010/2015) (только при первичной поверке).

Примечание - Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки устройства не должен превышать интервала между поверками сети геодезической, с использованием измерительной информации которой осуществлялось измерение координат пункта геодезического.

8 Проведение поверки

• 8.1 Внешний осмотр

  • 8.1.1 Внешний осмотр при первичной поверке

    • 8.1.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чистоту и исправность разъёмов и гнёзд.

• 8.1.2 Внешний осмотр при периодической поверке

  • 8.1.2.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.3 Результаты поверки считать положительными, если выполняются все перечисленные требования для первичной или периодической поверки. В противном случае устройс i -во бракуется.

• 8.2 Опробование

  • 8.2.1 Опробование при первичной поверке

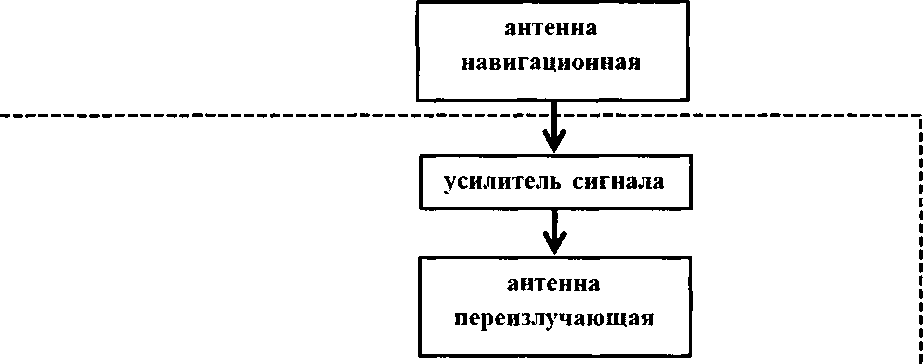

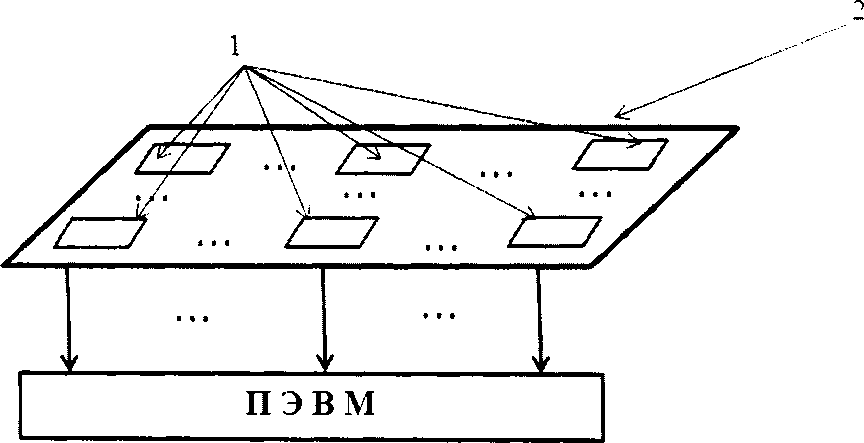

    • 8.2.1.1 Собрать схему в соответствии с рисунком 1. Количество одновременно поверяемых устройств определяется количеством используемых СТПК ЭМБУ ЦСИ.

      имитатор сигналов	ВЧ-сигнал
      	1

      переязлучаюшая антенна





1 - устройства; 2 - СТПК ЭМБУ ЦСИ Рисунок 1 - Схема проверки работоспособности

• 8.2.1.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS в верхней полусфере.

• 8.2.1.3 С помощью интерфейсной программы СТПК ЭМБУ ЦСИ убедиться в поступлении log-файлов с измерительной информацией с каждого устройства на ПЭВМ и в индикации зеленым цветом индикатора радиовидимости навигационных космических аппаратов.

• 8.2.2 Опробование при периодической поверке

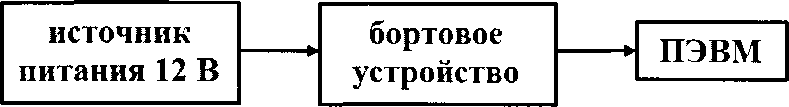

  • 8.2.2.1 Собрать схему в соответствии с рисунком 2.



Рисунок 2 - Схема опробования и проведения измерений

при периодической поверке устройств

• 8.2.2.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

• 8.2.2.3 Запустить на ПЭВМ программу «Conf SatSol» (инструкция по работе с программой «Conf SatSol» приведена в п. 3.5 ЦВКЕ.464425.001РЭ). Выбрать пункт меню:

• 1) «Порт» —♦ «Открыть порт»;

• 2) «БУ» —> «Загрузка данных». Убедиться в появлении файла «position.csv» в папке «confsatsol».

• 8.2.2.4 Убедиться, что в столбце «SATUSED» файла «position.csv» появилось число, отличное от нуля, а пространственный PDOP не превышает 3.

• 8.2.3 Результаты опробования считать положительными, если выполняются требования п. 8.2.1.3 или п. 8.2.2.4.

• 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU)

  • 8.3.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при первичной поверке

    • 8.3.1.1 Абсолютная погрешность синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) оценивается с использованием имитатора сигналов ГНСС и источника первичного точного времени УКУС-ПИ 02ДМ.

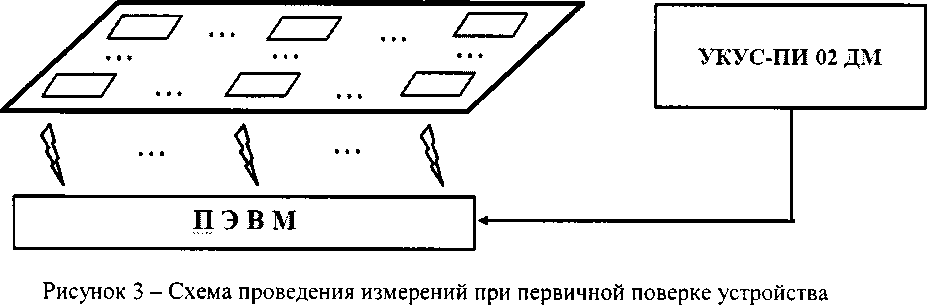

    • 8.3.1.2 Собрать схему в соответствии с рисунком 3.

• 8.3.1.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

'аблица 4

• 8.3.1.4 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации устройства на ПЭВМ СТПК ЭМБУ ЦСИ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В процессе записи измерительной информации сравнить оцифровку измеренных данных устройств в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут. После окончания записи измерительной информации снять устройства с СТПК ЭМБУ ЦСИ.

• 8.3.1.5 Определить систематическую составляющую погрешности определения координат в плане (широты и долготы) и высоты по формулам (1) и (2), например, для координаты В (широта):

1 N

5

•Г*

где Вдейст - действительное значение координаты В, в угловых секундах; B(j) - значение координаты В в j-й момент времени, в угловых секундах;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.1.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широты):

  Ов



(3)

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.1.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) и (5):

- для широты:

- для долготы:

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

Г = 0,000004848136811095359933 радиан (arc 10

• 8.3.1.8 Определить абсолютную погрешность (при доверительной вероятности 0,95) определения координат в плане и высоты по формулам (6) и (7):



Пр — dBfyw)²' + 6?L(jw)² + 2 •

Примечание - при необходимости определения погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) без использования СТПК ЭМБУ ЦСИ при первичной поверке допускается проведение измерений по п.8.3.2 настоящей Методики поверки.

• 8.3.2 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при периодической поверке

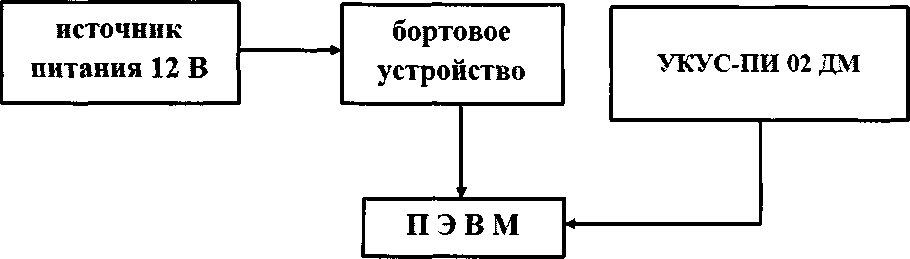

  • 8.3.2.1 Собрать схему в соответствии с рисунком 4 (допускается передача данных с устройства по каналам беспроводной связи GSM/GPRS).

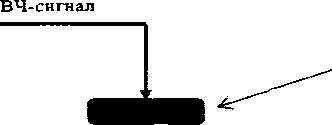

    имитатор сигналов


    переизлучаюшая антенна



    Рисунок 4 - Схема проведения измерений при периодической поверке устройств

  • 8.3.2.2 Выполнить действия п. 8.3.1.3.

  • 8.3.2.3 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3. В процессе записи измерительной информации сравнить оцифровку измеренных данных устройств в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут. После окончания записи измерительной информации разобрать схему измерений.

  • 8.3.2.4 Выполнить действия п.п. 8.3.1.5 - 8.3.1.8.

• 8.3.3 Результаты поверки считать положительными, если выполняются требования п. 8.3.1.4 (при первичной поверке) или п. 8.3.2.3 (при периодической поверке) и значение абсолютной погрешности (при доверительной вероятности 0,95) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) геометрическом факторе (PDOP) не более 3:

• - определения координат в плане находится в пределах ± 15 м;

• - определения высоты находится в пределах ± 20 м.

• 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 при скорости 40 м/с

  • 8.4.1 Результаты поверки считать положительными, если выполняются требования п. 8.3.3.

• 8.5 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат в плане и высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 в статике

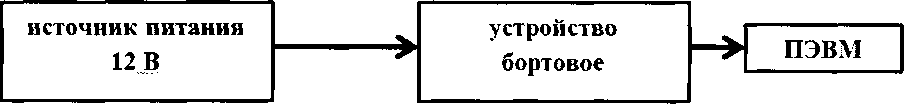

  • 8.5.1 Собрать схему в соответствии с рисунком 5. Установить GNSS-антенну GrAnt на пункт геодезический.



    !                                                                                                                                                                                                                                       |

    !                                                                                                                                                                                                                                                                        !

    ■                                                                                                                                                                                                                                       i

    i                                                                                                                                                                                                                                                                        i



    i



Рисунок 5 - Схема проведения измерений при определении погрешности определения координат при первичной поверке

• 8.5.2 Осуществить запись не менее 100 строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3.

• 8.5.3 Выполнить действия п.п. 8.3.1.5 - 8.3.1.8.

• 8.5.4 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 в статике:

• - определения координат в плане находится в пределах ± 15 м;

• - определения высоты находится в пределах ± 20 м.

• 8.6 Идентификация ПО

  • 8.6.1 Проверку соответствия заявленных идентификационных данных ПО устройства проводить в следующей последовательности:

- проверить номер версии (идентификационный номер) ПО в соответствии с п. 3.5 ЦВКЕ.464425.001РЭ.

• 8.6.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 5.

Таблица 5

1!

9 Оформление результатов поверки

• 9.1 При положительных результатах поверки на устройство выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемое устройство к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
