Методика поверки «ГСИ. Датчики температуры и относительной влажности комбинированные "Квант"» (ИМБТ.408712.001Д1)

УТВЕРЖДАЮ

Иванникова ' ? 202- г.

Зам. директора метрологии «ВНИИМС»

Государственная система обеспечения единства измерений Датчики температуры и относительной влажности комбинированные «Квант»

МЕТОДИКА ПОВЕРКИ

ИМБТ.408712.001Д1

Настоящая методика распространяется на Датчики температуры и относительной влажности комбинированные «Квант» (далее по тексту - датчики), изготавливаемые ОАО «НПП КП «Квант», г. Ростов-на-Дону, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

• 2 Операции поверки

При проведении первичной и периодической поверки термогигрометров должны выполняться операции, указанные в таблице 1.

Таблица 1

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведён в таблице 2.

3.2 Средства поверки должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.

Таблица 2

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и ознакомленные с руководством по эксплуатации.

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

• - указания по технике безопасности, приведенные в руководстве по эксплуатации средства измерений;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         от +15 до +25;

• - относительная влажность окружающего воздуха, %, не более                80;

• - атмосферное давление, кПа                                     от 84 до 106,7.

• 6.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей, влияющих на работу.

• 6.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 6.3.1 Подключают дата-кабель к USB-разъему персонального компьютера. Запускают программное обеспечение (ПО) «Термогигрометр «КВАНТ». Главное окно ПО приведено на рисунке 1.

Q Датчик температуры и относительной влажности комбинированный Квант"

Файл Настройки О программе

S Обновить

Серийный номер датчика

024A2B24BF

Температура

24,52 °C

Относительная влажность

54,51 %RH

Дата и время показаний

30.06.2020 8:40:06

Статус

Датчик: Подключен

Подогрев; Отключен

Температура: Норма Влажность: Норма

— Температура ---Относительная влажность

Порт СОМ11:9600 - Открыт [принято 30 байт]

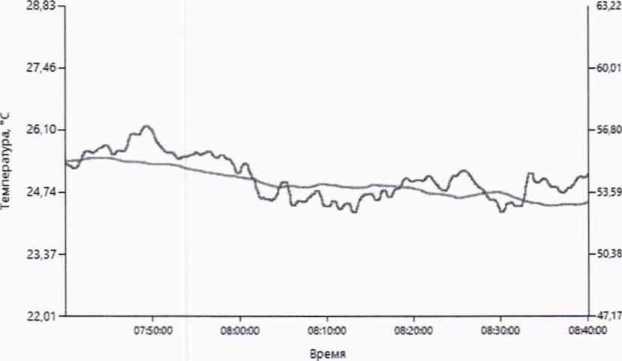

Рисунок 1 - Главное окно ПО «Термогигрометр «КВАНТ»

• 6.3.2 В главном окне программы в меню «Настройки» выбрать порт дата-кабеля, установленного ранее.

-

Ц Датчик температуры и относительной влажности к

• 6.3.3 Поверяемый датчик через разъем дата-кабеля подключают к персональному компьютеру. В главном окне должна появиться информация о подключенном датчике.



Сергиным номер датчика

024A2B24BF

Температура

24,52 °C

Относительная влажность

54,51 %RH

Дата и время показаний

30.06.2020 8:40:06

Статус

Датчик: Подключен

Подогрев: Отключен Температура: Норма Влажность- Норма

Рисунок 3 - информация о датчике в главном окне ПО

• 6.3.4 В случае использования для снятия показаний поверяемого датчика совместимого устройства с интерфейсом UART и разъемом MicroUSB, подключают к нему датчик в соответствии с Руководством по эксплуатации устройства.

• 7 Проведение поверки

При внешнем осмотре устанавливают наличие заводского номера, соответствие внешнего вида, комплектности датчика описанию типа, технической и эксплуатационной документации, а также отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу датчиков и на качество поверки.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При возможности оперативного устранения недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

Для опробования датчиков выдерживают их в комнатных условиях не менее 20 минут, после чего с помощью персонального компьютера снимают показания датчиков. Датчики считают прошедшими проверку, если значение температуры визуализируется при помощи преобразователя в виде значений температуры, близкой к значениям температуры окружающей среды

При отрицательных результатах опробования датчик признают негодным и дальнейшую поверку не проводят.

• 7.3.1  Определение абсолютной погрешности измерения температуры датчика выполняют методом сравнения с показаниями эталонного термометра в рабочем объёме климатической камеры (при необходимости с пассивным термостатом) или в жидкостных термостатах (предварительно изолировав датчики от попадания жидкости).

Погрешность измерений определяют не менее, чем в четырех точках диапазона измерений температур поверяемого датчика (нижняя, верхняя и две точки внутри диапазона).

• 7.3.2 Поверяемый датчик и эталонный термометр помещают в центр рабочего объёма климатической камеры или в рабочую зону жидкостного термостата.

• 7.3.3 Устанавливают в рабочем объёме камеры (жидкостного термостата) требуемую температуру, соответствующую нижней границе диапазона поверяемого датчика.

• 7.3.4 Не менее, чем через 30 минут после выхода камеры (термостата) на заданный режим снимают показания эталонного термометра и поверяемого датчика в течение 15 минут, и заносят их в журнал наблюдений.

• 7.3.5 Операции по п.п. 7.3.2-7.3.4 повторяют во всех выбранных точках диапазона измерений температуры.

7.3.1.6 Абсолютная погрешность поверяемого датчика Д₍ (°C) определяется как разность между показаниями датчика (t_n) и действительным значением температуры (t₃), измеренным по эталонному термометру, соответствующим одному и тому же времени отсчёта наблюдений:

A_t - t_n -1₃       (1)

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (1), не превышает значений, приведенных в описании типа на датчик.

Определение абсолютной погрешности измерений относительной влажности датчиков выполняют методом сравнения с показаниями эталонного гигрометра в рабочем объеме климатической камеры (при необходимости с пассивным термостатом), или при помощи генератора влажного газа.

Абсолютную погрешность определяют не менее, чем в трех контрольных точках диапазона измерений относительной влажности при температуре окружающего воздуха от +22 до +28 °C, например, в точках 20-30 %, 50^-55 %, 75^80 %.

• 7.4.1 Устанавливают в рабочем объеме климатической камеры или в рабочей камере генератора требуемое значение относительной влажности, соответствующее первой контрольной точке.

• 7.4.2 Через 30 минут после выхода камеры на заданный режим снимают показания эталонного гигрометра и поверяемого датчика в течение 15 минут, и заносят их в журнал наблюдений.

• 7.4.3 Операции по п.п. 7.4.1-7.4.2 повторяют во всех выбранных контрольных точках диапазона измерений относительной влажности.

• 7.4.4 Абсолютная погрешность поверяемого датчика A_t (%) в каждой контрольной точке определяется как разность между средним значением показаний датчика (Rh_cp) и средним значением показаний, измеренных по эталонному гигрометру (Rh_cp(3)):

Arh = Rhcp-RhcpP) (2)

• 7.4.5 Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (2) не превышает значений, приведённых в описании типа на датчики, в любой контрольной точке.

• 7.5.1 При проведении первичной поверки датчиков допускается проводить выборочную поверку в соответствии с п.п.7.1-7.4, которую проводят по одноступенчатому выборочному плану для общего уровня контроля I при приемлемом уровне качества (AQL) равным 1,0 по ГОСТ Р ИСО 2859-1-2007.

В зависимости от объема партии, количество представленных датчиков выбирается согласно таблице 3. Партия датчиков количеством от 1 до 25 (включ.) шт. подвергается 100% -ой проверке.

Таблица 3

Результаты выборочного контроля распространяются на всю партию датчиков. Партию считают соответствующей требованиям настоящей методики, если число дефектных единиц в выборке меньше или равно приемочному числу и не соответствующей, если число дефектных единиц в выборке равно или больше браковочного числа. В случае признания партии несоответствующей требованиям, то все

датчики из данной партии подлежат индивидуальной поверке в соответствии с п.п.7.1-7.4 настоящей методики

• 8.1 Средства измерений, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, и (или) в Паспорт и руководство по эксплуатации средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

• 8.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.
