Методика поверки «ГСИ. Преобразователи измерительные регулирующиеТР» (МП 08-221-2016)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

Согласовано:

«Сенсорика»

С.В.Якунцев

2016 г.

Государственная система обеспечения единства измерений

Методика поверки

МП 08-221-2016

Екатеринбург

2016

• 1.  Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП “УНИИМ”)

• 2. Исполнитель: Тюрнина А.Е. ведущий инженер ФГУП «УНИИМ».

• 3. Утверждена ФГУП “УНИИМ” «/f »          2016 г.

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ6

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка электрического сопротивления изоляции

  • 8.4 Проверка электрической прочности изоляции

  • 8.5 Проверка диапазона измерений и определение основной приведенной погрешности

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Государственная система обеспечения единства измерений Преобразователи измерительные регулирующие ТР Методика поверки

Дата введения «g£A>        ______2016 г.

• 1.1  Настоящий документ распространяется на преобразователи измерительные регулирующие ТР (далее - преобразователи) и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками - два года.

В настоящей методике использованы ссыпки на нормативные документы, приведенные в таблице 1.

Таблица 1 - Нормативные документы

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2- Операции поверки

• 3.2 При получении отрицательных результатов на любой из операций, указанных в таблице 2, поверку прекращают, а далее выясняют и устраняют причины несоответствий и повторяют поверку по пунктам несоответствий.

• 4.1 При проведении поверки применяют следующие средства поверки:

• - эталон 3-го разряда единиц постоянного электрического напряжения и силы постоянного электрического тока. Диапазон выходного напряжения от 0,1 мкВ до 10 В; диапазон выходного тока от 10 нА до 100 мА;

• - эталон единицы электрического сопротивления 3 разряда в диапазоне от 0,001 до 100000 Ом;

• - мегаомметр М4100/3. Диапазон измерений (0-100) МОм, класс точности 1,0;

• - установка пробойная УПУ-10. Диапазон установления выходного напряжения (0-10) кВ;

• - термогигрометр CENTER-313. Диапазон измерений относительной влажности от 10 % до 100 %, погрешность ±2,5 %; диапазон измерений температуры от минус 20 °C до плюс 60 °C, погрешность ±0,7 °C;

• - барометр-анероид метеорологический М-67. Диапазон измерений от 610 до 790ммрт. ст., погрешность ± 0,8 мм рт. ст.

• 4.2 Эталоны должны иметь действующие свидетельства об аттестации, средства измерений должны иметь действующие свидетельства о поверке.

• 4.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0-75, Приказа Минтруда России от 24.07.2013 №328н и требования безопасности, установленные в документации на средства поверки.

• 5.2 К поверке допускаются лица, изучившие настоящую методику, эксплуатационную документацию на преобразователи измерительные регулирующие ТР, средства поверки и работающие в организации, аккредитованной на право поверки средств измерений.

Поверку преобразователей измерительных регулирующих ТР проводят в следующих условиях:

• - температура окружающего воздуха          (20 ± 5) °C

• - относительная влажность воздуха          от 30 до 80 %

• - атмосферное давление                от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

• 7.1 Преобразователь подготовить к работе в соответствии с руководством по эксплуатации.

• 7.2 Перед поверкой преобразователь должен быть выдержан в условиях, указанных в 6, не менее 2 ч.

• 7.3  Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверить:

• - соответствие комплектности эксплуатационной документации;

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие повреждений и дефектов, влияющих на работоспособность преобразователей измерительных регулирующих ТР;

• - наличие заводского номера;

• - наличие свидетельства о предыдущей поверке (в случае периодической поверки).

• 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования 8.1.1.

• 8.2.1 При опробовании проверить функционирование преобразователя и идентификационные данные программного обеспечения.

• 8.2.2  Проверку функционирования преобразователя проводить по отображению информации на его дисплее. При изменении значения входного сигнала от нижнего предельного значения до верхнего показания выходного сигнала должны изменяться.

• 8.2.3 Проверку идентификационных данных программного обеспечения преобразователя проводить сравнением номера версии (идентификационного номера) программного обеспечения на его дисплее с номером версии, указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, и идентификационные данные программного обеспечения преобразователя соответствуют приведенным в таблице 3.

• 8.3.1 Проверку электрического сопротивления изоляции проводить в соответствии с ГОСТ Р 52931-2008 с помощью мегаомметра (установки для проверки параметров электрической безопасности) между группами контактов цепи 1 и цепи 2, приведенных в таблице 4.

• 8.3.2 Результаты проверки считают положительными, если сопротивление изоляции составляет более 40 МОм.

Таблица 4 - Проверка сопротивления изоляции и электрической прочности изоляции

• 8.4.1  Проверку электрической прочности изоляции проводить в соответствии с ГОСТ Р 52931-2008 при испытательном напряжение 1000 В в течение 1 мин между соединенными вместе контактами цепи питания и корпусом преобразователя.

Перед проверкой все внешние цепи должны быть отсоединены от преобразователя, питание отсоединено от сети 220 В, 50 Гц. Контакты цепи 1 и цепи 2, указанные в таблице 4, должны быть соединены. Проверку испытательным напряжением проводить на пробойной установке (установке для проверки параметров электрической безопасности) мощностью не менее 0,25 кВ А. Переменное испытательное напряжение устанавливать со скоростью не более 100 В/с, постоянное - не более 10 В/с.

• 8.4.2 Результаты считают положительными, если за время испытаний не было пробоя или поверхностного разряда. Появление "короны" или шума при испытании не является признаком отрицательных результатов.

• 8.5 Проверка диапазона измерений и определение основной приведенной погрешности

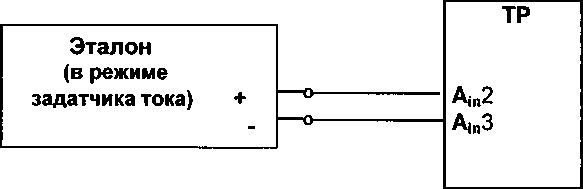

• 8.5.1.1 Проверку проводить в соответствии со схемой на рисунке 1.



Рисунок 1 - Схема для поверки каналов тока ТР

• 8.5.1.2 Преобразователь запрограммировать на код диапазона измерений тока, приведенный в таблице 5. С помощью эталона единиц постоянного электрического напряжения и силы постоянного электрического тока задать значения входного токового сигнала в соответствии с таблицей 5.

• 8.5.1.3 Основную приведенную погрешность (у, %) для каждого измеренного значения входного сигнала рассчитать по формуле

₇=^1и~^1э -100, (8.1)

где 1и - измеренное преобразователем значение тока, мА;

1з - заданное значение тока, мА;

1н = Imax - Imin - нормирующее значение (диапазон измерений) преобразователя, мА; Imax, Imin - верхний и нижний пределы диапазона измерений преобразователя, мА

Таблица 5 - Диапазоны измерений тока, задаваемые значения и коды диапазонов

• 8.5.1.4 Результаты считают положительными, если основная приведенная погрешность в каждой точке диапазона измерений находится в интервале ±0,25 %.

• 8.5.2.1 Проверку проводить в соответствии со схемой на рисунке 2.

  TP

Эталон (в режиме задатчика напряжения)

Рисунок 2 - Схема для поверки каналов напряжения преобразователя

• 8.5.2.2 Преобразователь запрограммировать на код диапазона измерений напряжения, приведенный в таблице 6. С помощью эталона единиц постоянного электрического напряжения и силы постоянного электрического тока задать значения напряжения в соответствии с таблицей 6.

• 8.5.2.3 Основную приведенную погрешность (у, %) для каждого измеренного значения входного сигнала рассчитать по формуле

у = ^U“ ~^U* -100,                             (8.2)

U„                                            '   '

где Uu - измеренное преобразователем значение напряжения, мВ;

U3 - заданное значение напряжения, мВ;

Uh = Umax - Umin - нормирующее значение (диапазон измерений) преобразователя, мВ; Umax, Umin - верхний и нижний пределы диапазона измерений преобразователя, мВ.

• 8.5.2.4 Результаты считают положительными, если основная приведенная погрешность в каждой точке диапазона измерений находится в интервале ±0,25 %.

Таблица 6 - Диапазоны измерений, задаваемые значения напряжения и коды диапазонов

• 8.5.3.1 Проверку проводить в соответствии со схемой на рисунке 2.

• 8.5.3.2 Преобразователь запрограммировать на код НСХ термоэлектрических преобразователей (ТП), приведенный в таблице 7, и выбрать режим компенсации ТЭДС свободных концов при температуре 20 °C.

• 8.5.3.3 С помощью эталона единиц постоянного электрического напряжения и силы постоянного электрического тока задать значения напряжения в соответствии с таблицей 7. В таблице 7 приведены значения, задаваемые эталоном с учетом значений ТЭДС свободных концов при 20 °C по ГОСТ Р 8.585-2001.

• 8.5.3.4 Значения напряжения (Из), задаваемые эталоном, рассчитать по формуле

где Ump - значение ТЭДС ТП соответствующего типа при температуре рабочего конца, Тр, °C и температуре свободных концов О °C (по ГОСТ Р 8.585-2001), мВ;

U20 - значение ТЭДС свободных концов ТП соответствующего типа при температуре 20 °C по ГОСТ Р 8.585-2001 (Итр при Тр - 20 °C), мВ.

• 8.5.3.5 Основную приведенную погрешность (у, %) для каждого измеренного значения входного сигнала рассчитать по формуле

7 = “^100.                     (8-4)

¹ н

где Ти - измеренное преобразователем значение температуры, °C;

Тз - заданное значение температуры, °C;

Тн = Tmax - Tmin - нормирующее значение (диапазон измерений) преобразователя, °C; Ттах, Tmin - верхний и нижний пределы диапазона измерений преобразователя, °C.

• 8.5.3.6 Результаты считают положительными, если основная приведенная погрешность в каждой точке диапазона измерений находится в интервале ±0,25 %.

Таблица 7 - Диапазоны измерений, задаваемые значения и коды НСХ ТП

• 8.5.4 Проверка диапазона измерений и определение основной приведенной погрешности при измерении сопротивления термопреобразователей сопротивления и преобразовании в температуру

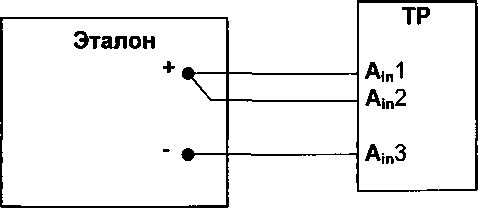

• 8.5.4.1 Проверку проводить в соответствии со схемой на рисунке 3.



Рисунок 3 - Схема для поверки каналов сопротивления ТР

• 8.5.4.2 Преобразователь запрограммировать на код НСХ термометров сопротивления (ТС), приведенный в таблице 8.

• 8.5.4.3 С помощью эталона единицы электрического сопротивления задать значения сопротивления в соответствии с таблицей 8 по ГОСТ 6651-2009.

• 8.5.4.4 Основную приведенную погрешность (у, %) для каждого измеренного значения входного сигнала рассчитать по формуле 8.4.

• 8.5.4.5 Результаты считают положительными, если основная приведенная погрешность в каждой точке диапазона измерений находится в интервале ±0,25 %.

Таблица 8 - Диапазоны измерений, задаваемые значения и коды НСХ ТС

В соответствии с п.16 и п.18 приказа Минпромторга России от 2 июля 2015 г. № 1815 на основании письменного заявления владельца периодическую поверку преобразователей, введённых в эксплуатацию, допускается проводить только для используемых при эксплуатации поддиапазонов измерений применяемых величин.

• 9.1 Результаты заносят в протокол, форма которого приведена в приложении А.

• 9.2 При положительных результатах поверки преобразователь признают пригодным к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России № 1815 от 02.07.2015 г. или в формуляре делают отметку с указанием даты поверки и подписи поверителя. Знак поверки наносится на свидетельство о поверке или в формуляр.

• 9.3 При отрицательных результатах поверки преобразователь к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России № 1815 от 02.07.2015 г. с указанием причин, делают соответствующую запись в формуляре.

  Ведущий инженер ФГУП «УНИИМ»



  А.Е. Тюрнина

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ Протокол № от поверки преобразователя измерительного регулирующего ТР в соответствии с документом

МП 08-221-2016 «ГСИ. Преобразователи измерительные регулирующие ТР. Методика поверки»

Заводской номер:____________

Принадлежит:______________

Дата изготовления:___________

Средства поверки:___________

Условия поверки:____________

Результаты внешнего осмотра Результаты опробования

Таблица - Идентификационные данные программного обеспечения

• 3 Проверка электрического сопротивления изоляции

• 4 Проверка электрической прочности изоляции

  5 Проверка диапазона измерений и определение основной приведенной погрешности

  • 5.1 Проверка диапазона измерений и определение основной измерении постоянного тока (таблица А. 1).

  • 5.2 Проверка диапазона измерений и определение основной измерении напряжения постоянного тока (таблица А.2).

  • 5.3 Проверка диапазона измерений и измерении ТЭДС термоэлектрических (таблица А.З).

  • 5.4 Проверка диапазона измерений и измерении

  определение основной преобразователей и

  приведенной

  приведенной

  погрешности

  погрешности

  погрешности

  при

  при

  при

  приведенной

  преобразовании в температуру

  приведенной погрешности при сопротивления термопреобразователей сопротивления и преобразовании

  определение основной

температуру (таблица А.4).

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке №_________от_________20__г.

На основании отрицательных результатов поверки выдано извещение о непригодности №_________от________20___г.

Дата поверки_________________ Подпись поверителя __________________________

Организация, проводившая поверку________________________________________________

Таблица А.2 - Результаты измерений и определения основной приведенной погрешности при измерении напряжения постоянного тока

температуру
