Методика поверки «ГСИ. Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316» (ПР-47-2018МП)

Государственная система обеспечения единства измерений Акционерное общество

«Приборы, Сервис, Торговля»

(АО «ПриСТ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Нагрузки электронные

АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310,

АКИП-1311, АКИП-1312, АКИП-1313, АКИП-131 ЗА, АКИП-1314, АКИП-1315, АКИП-1316

МЕТОДИКА ПОВЕРКИ

ПР-47-2018МП г. Москва 2018 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок нагрузок серии АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316, изготавливаемых Prodigit Electronics Со.,Ltd, Тайвань.

Нагрузки электронные серии АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).

Межповерочный интервал 1 год.

Периодическая поверка нагрузок в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца нагрузок, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 5) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• - частота питающего напряжения (50,0 ± 0,5) Гц;

• - питающее напряжение от 207 до 253 В.

• 6.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование нагрузки проводят путем проверки её на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

Проверку идентификационных данных программного обеспечения нагрузок проводить путем считывания при включении с дисплея прибора информации о версии программного обеспечения.

Результат проверки считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Определение абсолютной погрешности установки и измерений силы постоянного тока (далее - силы тока) при работе в режиме стабилизации тока проводить с помощью источника питания (ИП), и шунта токового (Ш) следующим образом:

• 7.4.1 Собрать схему поверки, приведенную на рисунке 1.

• 7.4.2 В зависимости от модели электронной нагрузки выбрать R шунта таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1_макс на R_H0M шунта

• 7.4.3 На источнике питания постоянного тока установить значение силы тока на выходе, равное верхнему значению предела силы тока в нагрузке.

• 7.4.5 На поверяемой нагрузке установить режим стабилизации тока (СС MODE), согласно руководству по эксплуатации.

• 7.4.6 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения силы тока, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.

• 7.4.7 Включить нагрузку, в соответствии с руководством по эксплуатации;

• 7.4.8 При помощи шунта измерить ток 1_действ, протекающий через нагрузку.

Абсолютную погрешность установки силы тока определить по формуле (1):

А 1уст-*1действ

где: 1уст - значение силы тока, установленное на поверяемой электронной нагрузке;

1действ. - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.

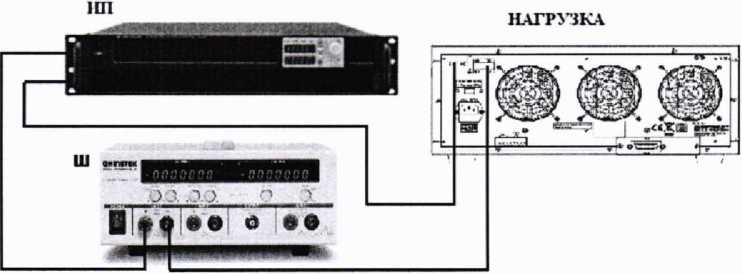

Рисунок 1 - Схема подключения приборов при определении абсолютной погрешности установки и измерений силы постоянного тока при работе в режиме стабилизации тока.

Для определения погрешности измерений силы тока, считать показания 1_ИЗМ с индикатора нагрузки.

Абсолютную погрешность измерений силы тока определить по формуле (2):

где: 1_ИЗМ - значение силы тока, измеренное поверяемой нагрузкой;

1_Действ. - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (1) и (2), находятся в пределах, приведенных в таблицах 5 и 6.

Таблица 5 - Метрологические характеристики нагрузок при работе в режиме стабилизации тока

Продолжение таблицы 5

Таблица 6 - Метрологические характеристики нагрузок при измерении силы постоянного тока

Определение абсолютной погрешности установки и измерений напряжения постоянного тока (далее - напряжения) в режиме стабилизации напряжения проводить с помощью источника питания постоянного тока (ИП) и вольтметра универсального цифрового следующим образом:

• 7.5.1 Собрать схему поверки, приведенную на рисунке 2.

• 7.5.2 На источнике питания устанавливают значение напряжения на выходе, равное верхнему значению предела напряжения на нагрузке.

• 7.5.3 На поверяемой нагрузке установить режим стабилизации напряжения (CV MODE), согласно руководству по эксплуатации.

• 7.5.4 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения напряжения, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.

• 7.5.5 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.5.6 При помощи вольтметра измерить напряжение на зажимах нагрузки.

Абсолютную погрешность установки напряжения постоянного тока определить по формуле (3):

A Uycr^_UB7

где: Uycr - значение напряжения постоянного тока, установленное на поверяемой электронной нагрузке;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра.

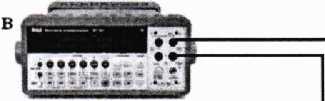

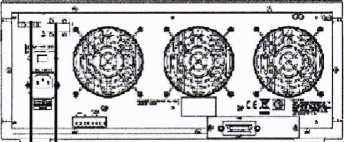

Рисунок 2 - Схема подключения приборов при определении абсолютной погрешности установки и измерений напряжения постоянного тока в режиме стабилизации напряжения.

Для определения погрешности измерений напряжения постоянного тока, считать показания напряжения в режиме измерений U_mM с индикатора нагрузки.

Абсолютную погрешность измерений напряжения постоянного тока определить по формуле (4):

Д=и_изм-и_В7                                  (4)

где: и_изм - значение напряжения постоянного тока, измеренное поверяемой нагрузкой;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (3) и (4), находятся в пределах, приведенных в таблицах 7 и 8.

Таблица 7 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения

Таблица 8 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока

Определение абсолютной погрешности установки и измерений электрической мощности (далее - мощности) при работе в режиме стабилизации мощности проводить с помощью источника питания (ИП), вольтметра универсального цифрового (В) и шунта токового (Ш) следующим образом:

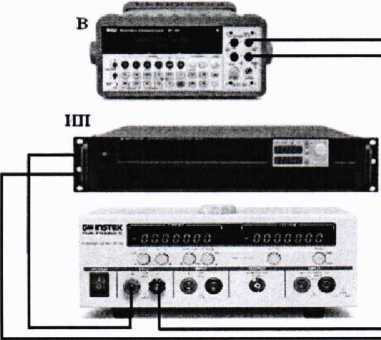

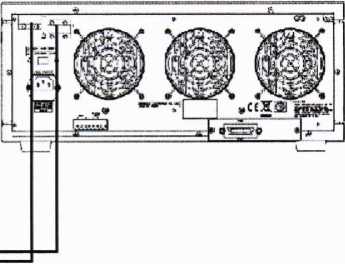

Рисунок 3 - Схема подключения приборов при определении абсолютной погрешности установки и измерений электрической мощности при работе в режиме стабилизации мощности

НАГРУЗКА.

• 7.6.1 Собрать схему поверки, приведенную на рисунке 3.

• 7.6.2 В зависимости от модели электронной нагрузки выбирают R_H0M шунта токового таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1_макс на R_H0M шунта.

• 7.6.3 На источнике питания установить значение мощности, равное верхнему значению предела мощности нагрузки (допускается параллельное объединение источников для достижения заданной мощности)

• 7.6.4 На поверяемой нагрузке установить режим стабилизации мощности (СР MODE), согласно руководству по эксплуатации.

• 7.6.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения мощности, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины

• 7.6.6 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.6.7 При помощи вольтметра универсального цифрового фиксируют напряжение на зажимах нагрузки

• 7.6.8 При помощи шунта измеряют силу тока, протекающую через нагрузку 1_действ-

• 7.6.9 При помощи вольтметра измерить напряжение на зажимах нагрузки.

Вычислить значение мощности, протекающей через нагрузку, по формуле (5):

Рдейств. -Uq7-I действ                                              (5)

где: Рдейств - действительное значение мощности, протекающей через нагрузку;

Ub7 - значение напряжения, измеренное с помощью вольтметра, на клеммах нагрузки; 1действ. - действительное значение силы тока, протекающего через нагрузку.

где: Руст - установленное значение мощности на поверяемой нагрузке; Рдейств - действительное значение мощности, протекающей через нагрузку.

Для определения погрешности измерений мощности, считать показания мощности в режиме измерений Р_изм с индикатора нагрузки.

Абсолютную погрешность измерений мощности определить по формуле (7):

где: Р_изм. - значение мощности, измеренное поверяемой нагрузкой;

Рдейств - действительное значение мощности, протекающей через нагрузку.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (6) и (7), находятся в пределах, приведенных в таблицах 9 и 10.

Таблица 9 - Метрологические характеристики нагрузок при работе в режиме стабилизации мощности

Таблица 10 - Метрологические характеристики нагрузок при измерении электрической мощности

Продолжение таблицы 10

Определение абсолютной погрешности установки электрического сопротивления при работе в режиме стабилизации сопротивления, проводить с помощью источника питания (ИП), вольтметра универсального цифрового (В) и шунта токового (Ш) следующим образом:

• 7.7.1 Собрать схему испытания, приведенную на рисунке 4.

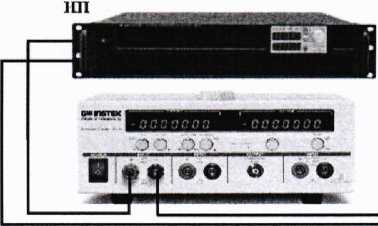

  Рисунок 4 - Схема подключения приборов при определении абсолютной погрешности установки сопротивления при работе в режиме стабилизации сопротивления

  НАГРУЗКА



• 7.7.2 На выходе источника питания установить значении напряжения постоянного тока, соответствующее значению верхнего предела напряжения на нагрузке.

• 7.7.3 На испытуемой нагрузке установить режим стабилизации сопротивления (CR MODE), согласно руководству по эксплуатации.

• 7.7.4 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения сопротивления, соответствующие 10 - 30, 40 - 60, 70 - 95 % от диапазона значений воспроизводимого сопротивления

Выбор данных значений обусловлен величиной тока, проходящего через нагрузку для обеспечения его стабильности и устойчивых показаний средств измерений.

• 7.7.5 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.7.6 При помощи шунта токового измеряют ток, протекающий через нагрузку.

• 7.7.7 При помощи вольтметра измерить напряжение на клеммах нагрузки.

• 7.7.8 Вычислить значение сопротивления, выставленного на нагрузке, по формуле (8):

/действ

где: R_a - действительное значение сопротивления нагрузки;

Ub - значение напряжения, измеренное с помощью вольтметра В на клеммах нагрузки; 1действ. - действительное значение силы тока, измеренного шунтом,

• 7.7.9 Абсолютную погрешность установки сопротивления, при работе в режиме стабилизации сопротивления, определить по формуле (9):

А Куст'К-д

где: R_yCT -значение сопротивления , установленное на поверяемой нагрузке;

И_д - действительное значение сопротивления на нагрузке.

Результаты испытания считать положительными, если значения погрешностей, определенные по формуле (9), находятся в пределах, приведенных в таблице 11.

Таблица 11 - Метрологические характеристики нагрузок при работе в режиме стабилизации

сопротивления

• 8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.



  С.А. Корнеев

Начальник отдела испытаний и сертификации

Специалист по сертификации

о./

Е.Е. Смердов
