УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Преобразователи тока и напряжения измерительные комбинированные высоковольтные TECV

Методика поверки г. Видное

2017 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на преобразователи тока и напряжения измерительные комбинированные высоковольтные TECV (далее - преобразователи), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять преобразователи до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять преобразователи в процессе эксплуатации и/или хранения.

  • 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации преобразователей, но не реже одного раза в 1 год.

  • 1.5 Основные метрологические характеристики приведены в таблице 1.

Таблица 1

Наименование параметра

Значение

Наибольшее рабочее напряжение (7Нр, кВ:

  • - для исполнения TECV-C3

  • - для исполнения TECV-P1

  • - для исполнения TECV-L1

40,5

24

12

Номинальная частота/юм, Гц

50; 60

Номинальное первичное напряжение, (Дном, кВ:

  • - для исполнения TECV-C3

  • - для исполнения TECV-P1

  • - для исполнения TECV-L1

от 1 до 40,5

от 1 до 24

от 1 до 12

Номинальное вторичное напряжение выхода по напряжению для модификации А (Аном, В

3,25/л/З; 4Л/3; 6,5Л/3

Класс точности в соответствии с ГОСТ Р МЭК 60044-7-2010:

  • - вторичной обмотки для измерений

  • - вторичной обмотки для защиты

0,2; 0,5 ЗР

Номинальный первичный ток Лном, А

от 10 до 3000

Класс точности в соответствии с ГОСТ Р МЭК 60044-8-2010:

  • - вторичной обмотки для измерений

  • - вторичной обмотки для защиты

0,2S; 0,5S

Класс точности при наличии гармоник по ГОСТ Р МЭК 60044-8-2010 для вторичной обмотки для измерений

0,1

Номинальное вторичное напряжение выхода по току для модификации А, £/2н:

  • - вторичной обмотки для измерений, В

  • - вторичной обмотки для защиты, мВ

1; 2; 4

22,5; 150; 200; 225; 333

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности и электрического сопротивления изоляции

8.2

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.3

Да

Да

Определение метрологических характеристик

8.4

Да

Да

2.2 Последовательность проведения операций поверки обязательна.

2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки преобразователь бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

1

2

3

4

Основные средства поверки

1

Трансформатор тока

8.4.1,

8.4.3

Трансформатор тока измерительный переносной ТТИП 5000/5, per. № 39854-08

2

Прибор электроизмерительный эталонный многофункциональный

8.4.1,

8.4.2

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1», per. № 26459-04

3

Магазин нагрузок

Магазин нагрузок МР3027, per. № 34915-07

4

Трансформатор напряжения

8.4.2,

8.4.4

Трансформатор напряжения эталонный СА921-35, per. № 55310-13

5

Установка поверочная векторная компариру-ющая

8.4.3,

8.4.4

Установка поверочная векторная компариру-ющая УПВК-МЭ 61850, per. № 60987-15

6

Источник напряжения

8.2.1,

8.4.2,

8.4.4

Трансформатор высоковольтный испытательный ТВИ-100/145, диапазон воспроизведений напряжения переменного тока до 100 кВ

Продолжение таблицы 3

1

2

3

4

7

Источник тока

8.4.1,

8.4.3

Источник тока регулируемый «ИТ5000», диапазон воспроизведений силы переменного тока до 6 кА

Вспомогательные средства поверки (оборудование)

8

Установка для проверки параметров электрической безопасности

8.2.2

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

9

Источник питания

8.1 -8.4

Источник постоянного тока GPR-73060D, per. № 55898-13

10

Термогигрометр электронный

8.1 -8.4

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

И

Барометр-анероид метеорологический

8.1 -8.4

Барометр-анероид метеорологический

БАММ-1, per. №5738-76

Компьютер и принадлежности к компьютеру

13

Компьютер

8.2.2

Интерфейс Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого преобразователя необходимо обеспечить выполнение следующих требований:

  • - подсоединение преобразователя и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого преобразователя и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым преобразователем в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемым преобразователем в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия применения:

  • - температура окружающего воздуха от 10 до 30 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 80 до 106 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые преобразователи, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать преобразователи в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра преобразователей проверить:

  • - соответствие комплектности перечню, указанному в паспорте и руководстве по эксплуатации;

  • - соответствие серийного номера указанному в паспорте и руководстве по эксплуатации;

  • - чистоту и исправность разъемов;

  • - маркировку и наличие необходимых надписей на преобразователе;

  • - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

  • - сохранность органов управления, четкость фиксаций их положений.

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

  • 8.2 Проверка электрической прочности и сопротивления изоляции

    • 8.2.1 Проверка электрической прочности изоляции первичной обмотки

  • 1) Проверку электрической прочности изоляции первичной обмотки одноминутным напряжением промышленной частоты преобразователей проводить между цепями,

приведёнными в таблице 4. Таблица 4

Проверяемая цепь

Действующее значение испытательного напряжения, кВ (в зависимости от номинального напряжения)

Между зажимом защитного заземления и высоковольтным выводом преобразователя

17; 24; 36; 40,5

  • 2) Испытания проводить с помощью трансформатора высоковольтного испытательного ТВИ-100/145 (далее по тексту - ТВИ-100/145). Во время испытаний на преобразователи не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено».

  • 3) На проверяемую цепь преобразователя подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 1000 В, увеличивая его в течение 5-20 с до значения, указанного в таблице 4 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

Результаты проверки считают положительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

  • 8.2.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить между цепями, указанными в таблице 4.

  • 1) Электрическое сопротивление изоляции измерять с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803). Во время испытаний на преобразователи не подавать питание, но автоматические выключатели сетевого питания установить в положение «включено».

  • 2) На проверяемую цепь трансформаторов подать испытательное напряжение равное 500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Результаты проверки считают положительными, если измеренные значения электрического сопротивления изоляции не менее 20 МОм.

  • 8.3 Опробование и подтверждение соответствия программного обеспечения

    • 8.3.1 Опробование преобразователя проводить в следующей последовательности:

  • 1) Подготовить преобразователь к использованию согласно требованиям руководства по эксплуатации.

  • 2) Провести операции по проверке работоспособности преобразователя в соответствии с руководством по эксплуатации.

Результаты проверки считают положительными, если преобразователь работоспособен в соответствии со своей эксплуатационной документацией.

  • 8.3.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводить с помощью персонального компьютера (далее - ПК) в следующей последовательности:

  • 1) Подключить преобразователь к ПК.

  • 2) Проверить наименование ПО, идентификационное наименование и версию программного обеспечения.

Результаты считают положительными, если наименование внешнего программного обеспечения совпадает с данными, представленными в описании типа и эксплуатационных документах, номер версии внешнего программного обеспечения не ниже представленного в описании типа и эксплуатационных документах на преобразователь.

  • 8.4 Определение метрологических характеристик

    • 8.4.1 Проверку класса точности по току для преобразователей модификации А проводить при помощи источника тока регулируемого «ИТ5000» (далее - ИТ5000), трансформатора тока измерительного переносного ТТИП 5000/5 (далее - ТТИП 5000/5), прибора электроизмерительного эталонного многофункционального Энергомонитор-

  • 3.1 КМ (далее - Энергомонитор-3.1 КМ), магазина нагрузок МР3027 (далее - МР3027).

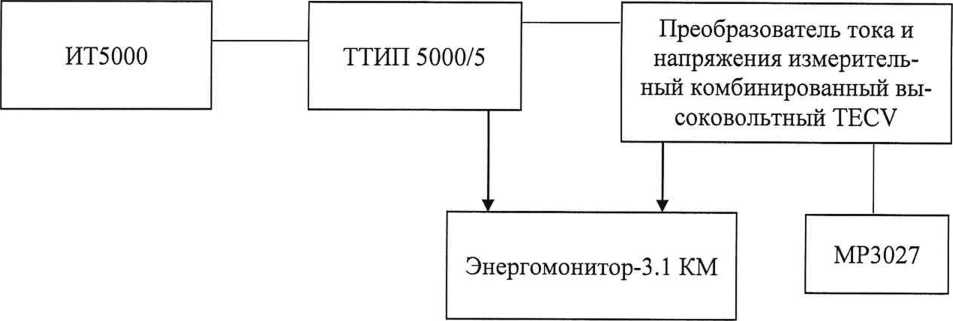

1) Собрать схему испытаний согласно рисунку 1;

Рисунок 1 - Структурная схема определения класса точности по току

2) Подготовить средства измерения в соответствии с руководствами по эксплуатации;

3) Воспроизвести испытательные сигналы в соответствии с таблицей 5 для соответствующего класса точности преобразователя;

Таблица 5

№/№

Процент от номинального значения первичного тока, %

Класс точности

1

1

0,2S; 0,5S

2

5

3

20

4

100

5

120

6

150

7

200

8

100

9

120

  • 4) Измеренные результаты занести в протоколы испытаний и произвести расчет погрешностей по формулам 1, 2:

8 = к-Ц-М3 . J 00 (0/0),          (1)

/Э-Л/, = (°), (2)

где /изм - значение напряжения переменного тока, измеренное на поверяемом вхо-

де Энергомонитор 3.1 КМ, В;

13 - значение силы

переменного тока,

измеренное

на эталонном

входе

Энергомонитор 3.1 КМ, А;

изм - значение угла

фазового

сдвига,

измеренное

на

поверяемом

входе

Энергомонитор 3.1 КМ, °;

э - значение угла

фазового

сдвига,

измеренное

на

эталонном

входе

Энергомонитор 3.1 КМ, °;

Мк - значение коэффициента масштабного преобразования силы переменного тока, указанное в паспорте на преобразователь (А/В);

Мэ - значение коэффициента масштабного преобразования силы переменного тока, установленное на ТТИП 5000/5.

Результаты испытания считают положительными, если класс точности по току не превышает указанного в таблице 1.

  • 8.4.2 Проверку класса точности по напряжению для преобразователей модификации А проводить с помощью трансформатора напряжения эталонного СА921-35 (далее то тексту - СА921-35), Энергомонитор-3.1 КМ, ТВИ-100/145.

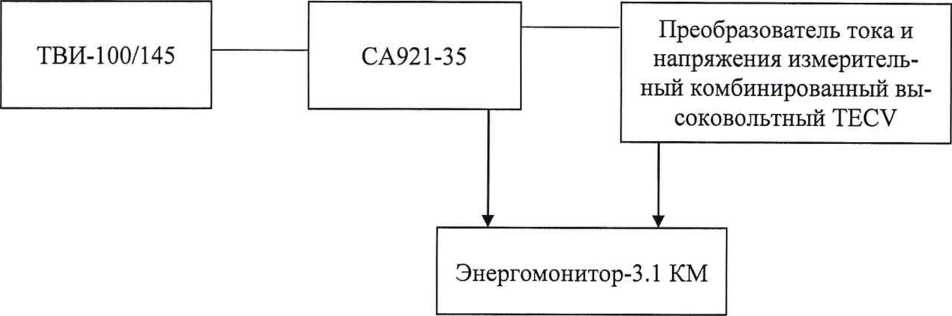

1) Собрать схему испытаний согласно рисунку 2;

Рисунок 2 - Структурная схема определения класса точности по напряжению

  • 2) Подготовить средства измерения в соответствии с руководствами по эксплуатации;

  • 3) Воспроизвести испытательный сигнал в соответствии с таблицей 6 для соответствующего класса точности преобразователя;

    Таблица 6

    №/№

    Процент от номинального значения первичного напряжения, %

    Класс точно

    сти

    1

    80

    0,2; 0,5

    2

    100

    3

    120

    4

    2

    ЗР

    5

    5

    6

    100

    7

    190

    4) Измеренные результаты занести в протоколы испытаний и произвести расчет

    погрешностей по формулам 3, 4:

    д =                     . j 00

    и,-м,

    =                         (4)

где £7изм - значение напряжения переменного тока, измеренное на поверяемом входе Энергомонитор 3.1 КМ, В;

иэ - значение напряжения переменного тока, измеренное на эталонном входе Энергомонитор 3.1 К, В;

изм - значение угла фазового сдвига, измеренное на поверяемом входе Энергомонитор 3.1 КМ, °;

э - значение угла фазового сдвига, измеренное на эталонном входе Энергомонитор 3.1 КМ, °;

Мк - значение коэффициента масштабного преобразования напряжения переменного тока, указанное в паспорте на преобразователь;

Мэ - значение коэффициента масштабного преобразования напряжения переменного тока, установленное на СА921-35.

Результаты испытания считают положительными, если класс точности по напряжению, не превышает указанного в таблице 1.

  • 8.4.3 Проверку класса точности по току для преобразователей модификации D проводить при помощи источника тока регулируемого «ИТ5000» (далее - ИТ5000), трансформатора тока измерительного переносного ТТИП 5000/5 (далее - ТТИП 5000/5), установки поверочной векторной компарирующей УПВК-МЭ 61850 (далее - УПВК-МЭ 61850).

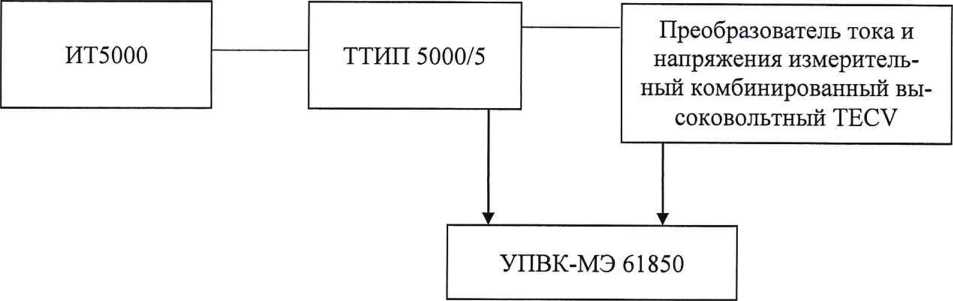

1) Собрать схему испытаний согласно рисунку 3;

Рисунок 3 - Структурная схема определения класса точности по тока

  • 2) Подготовить средства измерения в соответствии с руководствами по эксплуатации;

  • 3) Воспроизвести испытательные сигналы в соответствии с таблицей 7 для соответствующего класса точности преобразователя;

Таблица 7

№/№

Процент от номинального значения первичного тока, %

Класс точности

1

1

0,2S; 0,5S

2

5

3

20

4

100

5

120

6

150

7

200

8

100

9

120

  • 4) Измеренные результаты занести в протоколы испытаний и произвести расчет погрешностей по формулам 1,2:

8 =                     . 100 (о/о),             (1)

4-К

^<Р = Ч>т.-Ч>, (°)>             (2)

где /изм - значение напряжения переменного тока, измеренное на поверяемом входе УПВК-МЭ 61850, В;

/э - значение

силы

переменного тока,

измеренное

на

эталонном

входе

УПВК-МЭ 61850, А;

изл1 - значение

угла

фазового

сдвига,

измеренное

на

поверяемом

входе

УПВК-МЭ 61850, °;

э - значение

угла

фазового

сдвига,

измеренное

на

эталонном

входе

УПВК-МЭ 61850, °;

Мк - значение коэффициента масштабного преобразования силы переменного тока, указанное в паспорте на преобразователь;

Мэ - значение коэффициента масштабного преобразования силы переменного тока, установленное на ТТИП 5000/5.

Результаты испытания считают положительными, если класс точности по току не превышает указанного в таблице 1.

  • 8.4.4 Проверку класса точности по напряжению для преобразователей модификации D проводить с помощью трансформатора напряжения эталонного СА921-35 (далее то тексту-СА921-35), УПВК-МЭ 61850, ТВИ-100/145.

1) Собрать схему испытаний согласно рисунку 4;

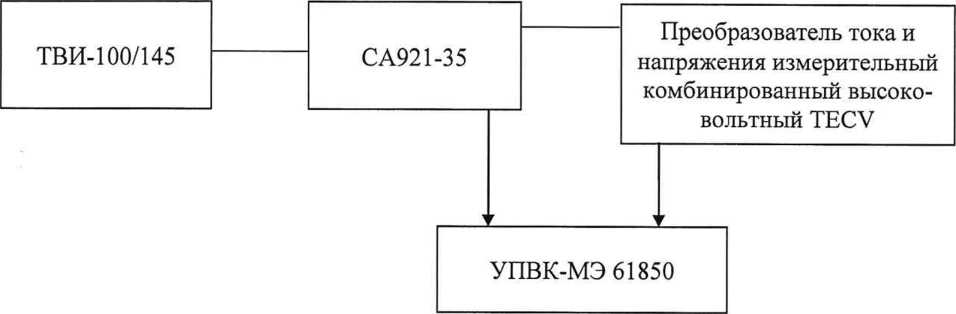

Рисунок 4 - Структурная схема определения класса точности по напряжению

  • 2) Подготовить средства измерения в соответствии с руководствами по эксплуатации;

  • 3) Воспроизвести испытательный сигнал в соответствии с таблицей 8 для соответствующего класса точности преобразователя;

Таблица 8

№/№

Процент от номинального значения первичного напряжения, %

Класс точно

сти

1

80

0,2; 0,5

2

100

3

120

4

2

ЗР

5

5

6

100

7

190

4) Измеренные результаты занести в протоколы испытаний и произвести расчет погрешностей по формулам 3,4:

8 =           и,'М, . j 00 /о/x            (3)

и,-м,

^(Р = <Рит~(РЛ°\          W

где t/изм - значение напряжения переменного тока, измеренное на поверяемом входе УПВК-МЭ 61850, В;

иэ - значение напряжения переменного тока, измеренное на эталонном входе УПВК-МЭ 61850, В;

изч - значение угла фазового сдвига, измеренное на поверяемом входе УПВК-МЭ 61850, °;

э - значение угла фазового сдвига, измеренное на эталонном входе УПВК-МЭ 61850, °;

Мк - значение коэффициента масштабного преобразования напряжения переменного тока, указанное в паспорте на преобразователь;

Мэ - значение коэффициента масштабного преобразования напряжения переменного тока, установленное на СА921-35.

Результаты испытания считают положительными, если класс точности по напряжению, не превышает указанного в таблице 1.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний

Е.С. Устинова

ООО «ИЦРМ»

Страница 12 из 12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
