Методика поверки «Трансформаторы напряжения волоконно-оптические BOTH-220 с цифровым выходом» (МП 206.1-093-2019)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

«ВНИИМС»

УТВЕРЖДАЮ:

. Иванникова

2019 г.

Методика поверки

МП 206.1-093-2019

Москва

2019

Содержание

Стр.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7 УСЛОВИЯ ПОВЕРКИ

• 8 ПОДГОТОВКА К ПОВЕРКЕ

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

• 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок трансформаторов напряжения волоконно-оптических ВОТН-220 с цифровым выходом (далее - BOTH)

BOTH подлежат поверке с периодичностью, устанавливаемой потребителем с учетом режимов и интенсивности эксплуатации, но не реже одного раза в восемь лет.

В настоящей методике использовались ссылки на следующие нормативные документы:

Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;

ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки»;

ГОСТ 12.1.019-2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов безопасности»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности»;

РМГ 29-2013 «ГСИ. Метрология. Основные термины и определения»;

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Правила по охране труда при эксплуатации электроустановок. 2016 г.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 5.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на BOTH и применяемые средства измерений.

• 6.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

Условия поверки BOTH должны соответствовать условиям его эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

• 8.1 Перед проведением поверки необходимо выполнять следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать BOTH в условиях окружающей среды, указанных в п. 7, не менее 4 ч, если он находился в климатических условиях, отличающихся от указанных в п. 7;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководством по эксплуатации BOTH (все средства измерений должны быть исправны и поверены).

При проведении внешнего осмотра BOTH проверяют:

• - соответствие комплектности перечню, указанному в паспорте (паспорте-формуляре) BOTH;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусе BOTH не должно быть трещин, царапин, забоин, сколов;

• - соединительный провод не должен иметь механических повреждений;

• - отдельные части BOTH должны быть прочно закреплены.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в паспорте (паспорте-формуляре), маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность BOTH.

Опробование проводят следующим образом:

• 1)  Подключить персональный компьютер (далее - ПЭВМ) к выходным интерфейсам BOTH.

• 2)  Включить BOTH (подать питание) и ПЭВМ, убедиться во включении подсветки индикатора (в течении 2-3 секунд происходит загрузка программного обеспечения).

• 3)  При успешном окончании процесса загрузки внутреннего программного обеспечения преобразователя загорается зеленый светодиод (Норма).

• 4)  Убедиться в приеме на ПЭВМ сигналов с выходных интерфейсов, соответствующих показаниям индикатора BOTH.

Результаты проверки считают положительным, если после подачи питания на BOTH включилась подсветка индикатора и появилась на нем соответствующая надпись, загорелся зеленый светодиод (Норма) и при отсутствии силы постоянного тока показания преобразователя близки к нулевым значениям.

• 9.3.1 Определение погрешности измерения напряжения и угла фазового сдвига синусоидального напряжения (для выхода 61850) проводится в следующей последовательности:

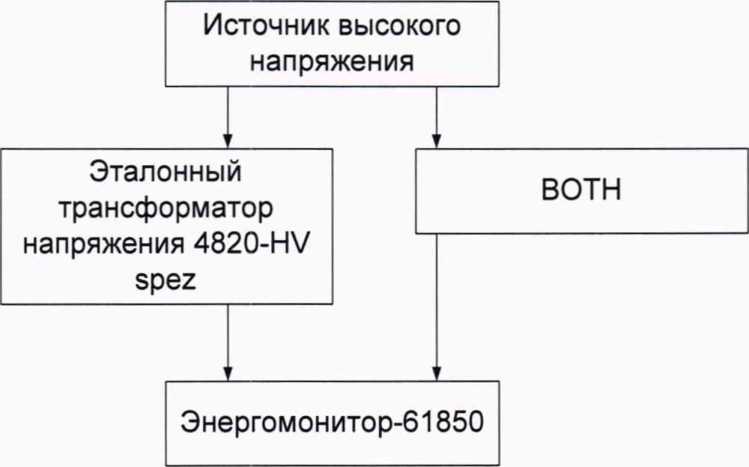

• 9.3.2 Собираем схему подключений согласно рисунку 1.



Рисунок 1. Схема для определения погрешности измерения напряжения и угла фазового сдвига синусоидального напряжения

9.3.3 Воспроизводят испытательный сигнал с помощью источника в соответствии с таблицами 2.1* и 2.2**.

Примечание:

* - для класса точности 0,2

** - для класса точности ЗР.

Таблица 2.1

Таблица 2.2

• 9.3.4 Получают значения погрешности измерения напряжения и угла фазового сдвига синусоидального напряжения (для выхода 61850) с прибора электроизмерительного многофункционального «Энергомонитор-61850».

• 9.3.5  Результаты испытаний считают удовлетворительными, если погрешность измерения напряжения и угла фазового сдвига синусоидального напряжения (для выхода 61850) находятся в пределах, указанных в руководстве по эксплуатации и/или описания типа.

• 9.3.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения, указанных в описании типа:

• - наименование программного обеспечения;

• - идентификационное наименование программного обеспечения;

• - номер версии (идентификационный номер) программного обеспечения;

• - цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

• - алгоритм вычисления цифрового идентификатора программного обеспечения.

• 9.3.2 Идентификация ПО СИ реализуется следующими методами:

• - с помощью ПО СИ или аппаратно-программных средств, разработанных организацией - разработчиком СИ (ПО СИ);

• - с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) ПО.

Значения отображенных сумм должны соответствовать значениям, указанным в описании типа на BOTH.

• 10.1 На основании положительных результатов по пунктам раздела 9 выписывают свидетельство о поверке BOTH в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» или наносится знак поверки на паспорт-формуляр BOTH.

Результаты проверок BOTH оформляют путем записи в протоколе поверки.

• 10.2 При отрицательных результатах поверки BOTH признается непригодным к дальнейшей эксплуатации и на него выдается извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин.



  С.Ю. Рогожин



  М.В. Гришин

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора

ФГУП «ВНИИМС»

10
