УТВЕРЖДАЮ

Первый заместитель

.^7о»ска>

генерального директора -заместител|Иго научной работе \ фщКвниифтри»

А.Н. Щипунов 2016 г.

Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9912А, FieldFox N9923A

Методика поверки

651-16-30 МП г.п. Менделеево 2016 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9912A, FieldFox N9923А (далее -анализаторы), и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При поверке анализаторов выполнить работы в объеме, указанном в таблице 1.

Таблица 1                                                     __

Наименование операции

Номер пункта методики поверки

Проведение операции при

N9912A

N9923A

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

+

+

2 Опробование

8.2

да

да

+

+

3 Идентификация программного обеспечения

8.3

да

да

+

+

4 Определение относительной погрешности частоты опорного генератора

8.4

да

да

+

+

5 Определение уровня собственных шумов

8.5

да

да

+

+

6 Определение погрешностей измерений ослабления (коэффициента передачи), КСВН.

8.6

да

да

+

+

7 Определение абсолютной погрешности измерений частоты

8.7

да

да

+

-

8 Определение абсолютной погрешности измерений мощности

8.8

да

да

+

+

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.4

Частотомер электронно-счетный 53152А: диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10'7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной по-

грешности измерений частоты ± 10'6; стандарт частоты рубидиевый FS 725: пределы допускаемой относительной погрешности воспроизведения частоты ±5 • 10’11

8.8

Ваттметр Е4418В с преобразователями N8481A и N8481D для анализаторов с типом соединителя N или N8485A и N8485D для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой относительной погрешности измерений мощности зависят от диапазона частот, значения измеряемого уровня сигнала и типа преобразователя

8.6, 8.7, 8.8

Набор мер коэффициентов передачи и отражения Agilent 85054D для анализаторов с типом соединителя N и набор мер коэффициентов передачи и отражения Agilent 85052D для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5 градусов, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2 градусов

8.7

Набор мер Agilent 85055А для анализаторов с типом соединителя N и набор мер Agilent 85053В для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы погрешности аттестации КСВН от ± 1 до ± 2,5 %, пределы погрешности аттестации фазы коэффициента отражения от ± 0,7 до ± 4 градусов, пределы погрешности аттестации коэффициента пропускания от ± 0,15 до ± 0,3 дБ, пределы погрешности аттестации фазы коэффициента пропускания от ± 1,5 до ± 2,5 градусов

8.7, 8.8

Генератор сигналов E8257D: диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10'8, шаг установки частоты 0,001 Гц

8.7, 8.8

Делители мощности Agilent 11667А и 11667В: диапазон рабочих частот от 0 до 18 ГГц и от 0 до 26,5 ГГц соответственно

8.8

Комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G: диапазон рабочих частот от 0 до 4 ГГц, диапазон значений вводимого ослабления от 0 до 11 дБ с шагом 1 дБ и от 0 до 110 с шагом 10 дБ. пределы допускаемой погрешности установки ослабления ± 0,5 дБ и ± 1,8 дБ соответственно

  • 3.2 Допускается использование других средств измерений, мер волнового сопротивления, аттенюаторов и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 К работе с ваттметрами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                              23 ± 5*;

  • - относительная влажность воздуха, %                               от 5 до 70;

  • - атмосферное давление, мм рт. ст.                               от 626 до 795;

  • - напряжение питания, В                                       от 100 до 250;

  • - частота, Гц                                                        от 50 до 60.

*температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке анализаторов, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый анализатор по его подготовке к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1  При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2  Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае анализатор бракуется.

  • 8.2 Опробование

    • 8.2.1  Подключить анализатор к сети питания. Включить прибор согласно РЭ.

    • 8.2.2  Нажать клавишу «Preset» на корпусе анализатора.

    • 8.2.3  Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений анализатора.

    • 8.2.4  Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и анализатор позволяет менять настройки параметров и режимы работы.

  • 8.3 Идентификация программного обеспечения

Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) анализатора проводить в следующей последовательности:

  • - проверить наименование ПО;

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

  • - определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчета цифрового идентификатора применяется программа (утилита) «MD5_FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификаци

онный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

FieldFox Handled Analyzer Firmware

FieldFox Handled Analyzer Firmware

Версия не ниже А.06.02

7F1FE4C6EEF58

5ВААСС4СВВ4

DF4F4C7AE*

MD5

* при работе с версией ПО, более поздней, чем А.06.02, цифровой идентификатор уточняется у производителя

  • 8.4 Определение относительной погрешности частоты опорного генератора

    • 8.4.1 Определение относительной погрешности частоты опорного генератора проводить по схеме, приведенной на рисунке 1. Частотомер электронно-счетный подключить к разъему «Ref/Trig Out», расположенному на боковой панели анализатора.

/     ■ ч

3

ч           '

  • 1 - анализатор;

  • 2 - частотомер электронно-счетный 53152А;

  • 3 - стандарт частоты рубидиевый FS 725

Рисунок 1 - Схема измерений погрешности установки частоты выходного сигнала

  • 8.4.2  Измерения провести на выходе опорного генератора «Ref/Trig Out», расположенного на боковой поверхности корпуса анализатора.

  • 8.4.3  Частоту сигнала измерять при помощи частотомера электронно-счетного 53152А.

  • 8.4.4  Результат поверки считать положительным, значение относительной погрешности частоты выходного сигнала опорного генератора анализатора находится в пределах ± 2 • 10'6.

  • 8.5 Определение уровня собственных шумов анализатора

    • 8.5.1  К измерительным портам анализатора «Port 1 RF output» и «Port 2 » присоединить нагрузки согласованные (50 Ом) из состава набора мер коэффициентов передачи и отражения Agilent 85054D(Agilent 85052D).

    • 8.5.2  Измерить уровень входного сигнала при помощи анализатора.

8.5.3 Результаты поверки считать положительными, если измеренные значения не превысили приведенных в таблице 4.

Таблица 4

Диапазон частот

Значение среднего уровня собственных шумов1 с выключенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ/мВт

от 10 МГц до 2,4 ГГц от 2,4 до 5,0 ГГц от 5,0 до 6,0 ГГц

минус 130 минус 125 минус 119

Значение среднего уровня собственных шумов с включённым предусилителем (опция 235) в нормальных условиях эксплуатации, дБ/мВт

от 10 МГц до 2,4 ГГц от 2,4 до 5,0 ГГц от 5,0 до 6,0 ГГц

минус 143 минус 140 минус 132

  • 8.6 Определение погрешностей измерений ослабления (коэффициента передачи). КСВН.

    • 8.6.1  Нажать клавишу «Preset» на корпусе анализатора.

    • 8.6.2  Провести полную двухпортовую калибровку анализатора с использованием соответствующих наборов мер коэффициентов передачи и отражения.

    • 8.6.3  К первому измерительному порту анализатора присоединить согласованную нагрузку (50 Ом) из состава набора мер коэффициентов передачи и отражения Agilent 85054D для анализаторов с типом соединителя N или Agilent 85052D для анализаторов с типом соединителя IX (тракт 3,5 мм).

    • 8.6.4 Для анализаторов, работающих в режиме анализа кабелей и антенн, установить режим измерения потерь на отражение (обратных потерь):

  • - нажать клавишу «Mode», затем нажать функциональную клавишу «САТ»;

  • - нажать клавишу «Measure 1», затем нажать функциональную клавишу «Return Loss».

  • 8.6.5  Для анализаторов, работающих в режиме анализа цепей установить режим измерений параметра SI 1:

  • - нажать клавишу «Mode» на корпусе прибора, затем нажать функциональную клавишу «NA».

  • - нажать клавишу «Measure 1» на корпусе прибора, затем нажать функциональную клавишу «S11».

  • 8.6.6  Провести измерения указанных в п.п. 8.6.4 и 8.6.5 величин не менее чем на пяти частотах в диапазоне рабочих частот включая минимальную и максимальную. Рассчитать абсолютную погрешность измерений модуля (S11). В качестве действительного значения используемой меры коэффициента отражения использовать данные поверки используемой нагрузки.

  • 8.6.7  Повторить измерения в соответствии с п.п. 8.6.3 - 8.6.6 с использованием вместо нагрузки согласованной (50 Ом) нагрузок холостого хода «Open» и короткого замыкания «Short». Рассчитать абсолютную погрешность измерений КСВН. В качестве действительного значения используемой меры коэффициента отражения использовать данные поверки используемой нагрузки.

  • 8.6.8  Результаты поверки считать положительными, если значения абсолютной погрешности измерений КСВН находятся в пределах допустимой погрешности приведенной в ОТ.

  • 8.6.9  Перед проверкой погрешности измерений коэффициента ослабления провести калибровку измерительного тракта:

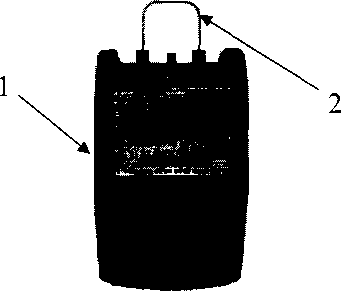

    • 8.6.9.1  Калибровку измерительного тракта проводить по схеме, приведенной на рисунке 2.

    • 8.6.9.2

  • 1 - анализатор;

  • 2 - измерительный кабель

Рисунок 2 - Схема калибровки измерительного тракта перед проведением измерений ослабления

  • 8.6.9.3 Для анализаторов, работающих в режиме анализа кабелей и антенн, установить режим измерения ослабления в тракте:

  • - нажать клавишу «Mode», затем нажать функциональную клавишу «САТ»;

  • - нажать клавишу «Measure 1», затем нажать функциональную клавишу «Insertion Loss (2-Port)»*.

*в случае отсутствия в меню «САТ» функциональной клавиши «Insertion Loss (2-Port)» проверку по п. 8.6 завершить.

  • 8.6.9.4 Для анализаторов, работающих в режиме анализа цепе, установить режим измерений параметра S12:

  • - нажать клавишу «Mode», затем нажать функциональную клавишу «NA».

  • - нажать клавишу «Measure 1», затем нажать функциональную клавишу «S12».

  • 8.6.9.5 Измерять ослабление измерительного кабеля.

  • 8.6.9.6 Результаты измерений сохранить в виде файла согласно РЭ анализатора.

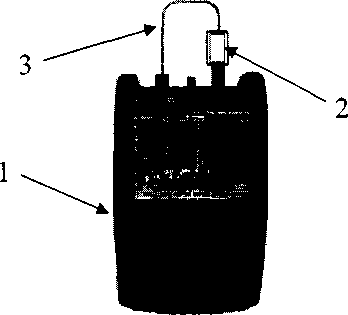

  • 8.6.10 Определение погрешности измерений ослабления проводить по схеме, приведенной на рисунке 3.

  • 1 - анализатор;

  • 2 - аттенюатор коаксиальный (20 дБ) из состава набора мер Agilent 58055А для анализаторов с соединителями типа N или из состава набора мер

Agilent 58053В для анализаторов с соединителями IX типа (тракт 3,5 мм);

  • 3 - измерительный кабель

Рисунок 3 - Схема проверки погрешности измерений ослабления

  • 8.6.11  Измерять ослабление и установленного в измерительный тракт аттенюатора. Результаты измерений сохранить в виде файла.

  • 8.6.12  Повторить измерения ослабления для аттенюаторов 40 дБ или 50 дБ из состава набора мер Agilent 58055А для анализаторов с соединителями ranaN или из состава набора мер Agilent 58053В для анализаторов с соединителями IX типа (тракт 3,5 мм). Результаты измерений сохранить в виде файла.

  • 8.6.13  Обработать результаты измерений:

    • 8.6.13.1 Из значений ослабления, измеренных в п.8.6.11 и 8.6.12, вычесть значение ослабления измерительного кабеля, полученное в 8.6.9.4.

  • 8.6.14  Рассчитать абсолютную погрешность измерений. В качестве действительного значения используемой меры коэффициента передачи использовать данные поверки используемых аттенюаторов.

  • 8.6.15  Результаты поверки считать положительными, если значения абсолютной погрешности измерений ослабления находится в пределах допустимой погрешности приведенной в ОТ.

  • 8.7 Определение абсолютной погрешности измерений частоты входного сигнала

    • 8.7.1  Определение абсолютной погрешности измерений частоты входного сигнала проводить в режиме частотомера не менее чем на пяти частотах в диапазоне рабочих частот включая минимальную и максимальную.

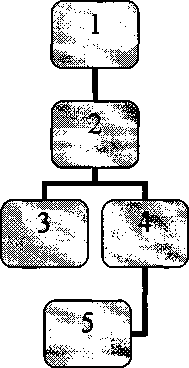

    • 8.7.2  Определение погрешности измерений частоты входного сигнала проводить по схеме, приведенной на рисунке 4.

  • 1 - генератор сигналов Agilent E8257D;

  • 2 - делитель мощности Agilent 11667 А для анализаторов с типом соединителя N или Agilent 11667 В для анализаторов с типом соединителя IX (тракт 3,5 мм);

  • 3 - анализатор;

  • 4 - частотомер электронно-счетный 53152А;

  • 5 - стандарт частоты рубидиевый FS 725

Рисунок 4 - Схема определения погрешности измерений частоты входного сигнала

  • 8.7.3  При помощи генератора подать непрерывный гармонический сигнал на входы частотомера и анализатора.

  • 8.7.4  Перевести анализатор в режим частотомера:

    • 8.7.4.1  Нажать на клавишу «Marker».

    • 8.7.4.2 Выбрать тип детектора «Peak».

    • 8.7.4.3 Установить маркер на частоту немодулированного гармонического сигнала при помощи ручки настройки.

    • 8.7.4.4 Нажать функциональную клавишу «More», затем включить режим измерения частоты, выбрав пункт «Freq Count» и изменив значение пункта на «ON».

  • 8.7.5  Установить значение полосы обзора анализатора (SPAN):

    • 8.7.5.1  Нажать клавишу «Freq/Dist» на корпусе прибора.

    • 8.7.5.2 Нажать функциональную клавишу «More», затем выбрать пункт «Full Span».

  • 8.7.6  Установить количество отсчетов:

    • 8.7.6.1  Нажать клавишу «Sweep 3» на корпусе анализатора.

    • 8.7.6.2 Нажать функциональную клавишу «Points [current settings]», затем выбрать значение параметра «101».

  • 8.7.7 Установить значение полосы фильтра промежуточной частоты (RBW):

    • 8.7.7.1 Нажать клавишу «BW 2».

    • 8.7.7.2 Нажать функциональную клавишу «Res BW», затем нажать «Мап».

    • 8.7.7.3 При помощи клавиатуры или ручки настройки анализатора установить максимальное значение полосы пропускания узкополосного фильтра (RBW).

    • 8.7.7.4 После выбора значения полосы пропускания узкополосного фильтра нажать клавишу «Enter».

  • 8.7.8  Провести измерения не менее чем на пяти частотах в диапазоне рабочих частот, включая минимальную и максимальную.

  • 8.7.9  Установить значение полосы узкополосного фильтра в пределах от 10 кГц до 1 МГц согласно п.8.7.7.

  • 8.7.10  Повторить измерения в соответствии с п. 8.7.8.

Рассчитать пределы абсолютной погрешности измерений частоты исходя из соотношения:

± (FH ' 80п + Пив\у ’ Srbw + 0,5 • Fp),

где FH - измеренное значение частоты,

IIrbw - ширина полосы узкополосного фильтра (RBW),

Srbw - относительная погрешность установки полосы узкополосного фильтра, 5rbw = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме,

Fp - разрешение по частоте

*разрешение по частоте рассчитывается как отношение полосы обзора анализатора к количеству отсчетов (точек) в полосе.

  • 8.7.11  Определить погрешность измерений частоты по формуле (1):

А = Fa - F4, где                                                            (1)

Fa - значение частоты, измеренное анализатором;

F4 - значение частоты, измеренное частотомером.

  • 8.7.12  Результаты поверки считать положительными, если значение погрешности измеренных анализатором значений А находятся пределах, рассчитанных в п. 8.7.11.

  • 8.8 Определение абсолютной погрешности измерений мощности

    • 8.8.1 Проверка неравномерности АЧХ анализатора

      • 8.8.1.1 Перед началом определения погрешности измерений мощности анализатором провести калибровку измерительного тракта по схеме, приведенной на рисунке 5.

  • 1 - генератор сигналов Agilent E8257D;

  • 2 - делитель мощности Agilent 11667А для анализаторов с типом соединителя N или Agilent 11667В для анализаторов с типом соединителя IX (тракт 3,5 мм);

  • 3 - нагрузка согласованная (50 Ом) из состава калибровочного набора Agilent 85054D для анализаторов с типом соединителя N или Agilent 85052D для анализаторов с типом соединителя IX (тракт 3,5 мм);

  • 4 - ваттметр Е4418В с преобразователями N8481A и N8481D для анализаторов с типом соединителя N или N8485A и N8485D для анализаторов с типом соединителя IX (тракт

  • 3,5 мм)

Рисунок 5 - Схема калибровки измерительного тракта

  • 8.8.1.2 Установить мощность выходного сигнала генератора 0 дБ (исх. 1 мВт).

  • 8.8.1.3 Провести измерения мощности при помощи ваттметра Ри не менее чем на пяти частотах в диапазоне рабочих частот анализатора, включая минимальную и максимальную, а также на частоте 50 МГц.

  • 8.8.1.4 Поменять местами нагрузку согласованную и датчик ваттметра.

  • 8.8.1.5 Повторить измерения мощности P2i на частотах, выбранных в п. 8.10.3.

  • 8.8.1.6 Рассчитать поправочные коэффициенты для делителя мощности для каждой частоты как разность мощности, измеренной ваттметром в дБ, как

К; = р}121.

  • 8.8.1.7 Определение погрешности измерений мощности сигнала в диапазоне рабочих частот на опорном уровне мощности (1 мВт) проводить по схеме, приведенной на рисунке 6.

  • 1 - генератор сигналов Agilent E8257D;

  • 2 - делитель мощности Agilent 11667А для анализаторов с типом соединителя N или Agilent 11667В для анализаторов с типом соединителя IX (тракт 3,5 мм);

  • 3 - анализатор;

  • 4 - ваттметр Е4418В с преобразователями N8481А и N8481D для анализаторов с типом соединителя N или N8485A и N8485D для анализаторов с типом соединителя IX (тракт

  • 3,5 мм)

Рисунок 6 - Схема проверки погрешности измерений уровня сигнала

  • 8.8.1.8 Измерять мощность сигнала при помощи анализатора.

  • 8.8.1.9 Измерения провести на частотах, выбранных в п. 8.8.1.3.

  • 8.8.1.10 Рассчитать составляющую погрешности измерений мощности А в диапазоне частот по формуле (2):

Л',                                                                              (2)

где Ро - мощность сигнала, измеряемая ваттметром;

Р' - мощность сигнала, измеряемая анализатором;

К ■ - поправочный коэффициент;

i - индекс, означающий то, что величины, входящие в расчетную формулу, измерены на одной частоте.

Результаты поверки считать положительными, если значение погрешности измерений мощности А', соответствует указанным в таблице 5.

Таблица 5.

Диапазон частот

Пределы допускаемой абсолютной погрешности измерений уровня мощности сигнала

от 2 МГц до 10 МГц

± 1,8

от 10 МГц до 3,0 ГГц

± 1,5

от 3,0 до 5,0 ГГц

±1,9

от 5,0 до 6,0 ГГц

±2,1

9 Оформление результатов поверки
  • 9.1. Результаты поверки оформить протоколом.

  • 9.2. При положительных результатах поверки оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

  • 9.3, При отрицательных результатах поверки оформляется Извещение о непригодности к применению на анализатор с указанием причин, согласно приложению 2 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

Заместитель начальника ПИО-6

ФГУП «ВНИИФТРИ»

1

Полоса пропускания разрешающего фильтра 10 Гц, полоса пропускания видеофильтра 10 Гц, согласованная нагрузка прикручена на вход СВЧ, тип детектора - Average.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
