Методика поверки «Машины координатно-измерительные портативные MICRON, SPACE Plus, EXPLORER» (МП 203-6-2018)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

»> ^А7/Х2018

УТВЕРЖДАЮ директора I «ВНИИМС» Н.В. Иванникова

МЕТОДИКА ПОВЕРКИ

г. Москва, 2018

Настоящая методика поверки распространяется на машины координатноизмерительные портативные MICRON, SPACE, SPACE Plus, EXPLORER (далее - машины), выпускаемые по технической документации фирмы Tomelleri Engineering S.r.l. Италия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1. При проведении поверки машин должны быть выполнены операции и применены средства поверки, указанные в таблице 1.

Таблица 1

Допускается применять другие, вновь разработанные или находящиеся в эксплуатации, средства поверки, удовлетворяющие по точности требованиям настоящей методики и прошедшие поверку.

• 2.1. При подготовке к проведению поверки следует соблюдать правила пожарной безопасности, установленные для работы с легковоспламеняющимися жидкостями, к которым относится бензин, используемый для промывки.

• 2.2. Бензин хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки.

• 2.3. Промывку производят в резиновых технических перчатках типа II по ГОСТ 20010-93.

3.1. Поверку машин следует проводить при следующих условиях:

3.2. Машина и средства поверки должны быть установлены на специальных основаниях (фундаментах), не подвергающихся механическим (вибрация, деформация,

сдвиги) и температурным воздействиям.

• 4.1. Концевые меры длины должны быть промыты бензином по ГОСТ 443-76, протерты чистой хлопковой салфеткой.

• 4.2. Машину и средства поверки выдержать не менее 2 часов в помещении, где проходит поверка.

• 4.3. Машину привести в рабочее состояние в соответствии с ее эксплуатационной документацией.

• 5.1.1. При проведении внешнего осмотра по п.5.1, (далее нумерация согласно таблице 1) должно быть установлено:

• - соответствие требованиям технической документации фирмы-изготовителя машины в части комплектности и маркировки;

• - целостность кабелей связи и электрического питания;

• - отсутствие на наружных поверхностях машины следов коррозии и механических повреждений, влияющих на эксплуатационные свойства и ухудшающих внешний вид.

• 5.1.2. Машина считается прошедшей поверку в части внешнего осмотра, если она удовлетворяет всем вышеперечисленным требованиям.

• 5.2.1. При опробовании проверяется:

• - отсутствие качания и смещений неподвижно-соединенных деталей и элементов;

• - плавность и равномерность движения подвижных частей;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных узлов и режимов.

• 5.2.2. Машина считается прошедшей поверку в части опробования, если она удовлетворяет всем вышеперечисленным требованиям.

• 5.3.1. Идентификацию ПО машин координатно-измерительных MICRON, SPACE, SPACE Plus, EXPLORER проводят по следующей методике:

• - произвести запуск ПО;

• - проверить наименование программного обеспечения и его версию.

• 5.3.2. Машина считается прошедшей поверку в части программного обеспечения, если ПО и его версия соответствует данным приведенным в таблице 2

Таблица 2

• 5.4.1. Абсолютная погрешность измерений координат точки контактным методом определяется с помощью калибровочной сферы диаметром 25,4 мм из комплекта мер (Per. №64593-16) путем определения координат центра сферы с предварительно определенными параметрами.

• 5.4.2. Сферу закрепить на стойке на расстоянии 50% радиуса измерений от машины (рис. 1).

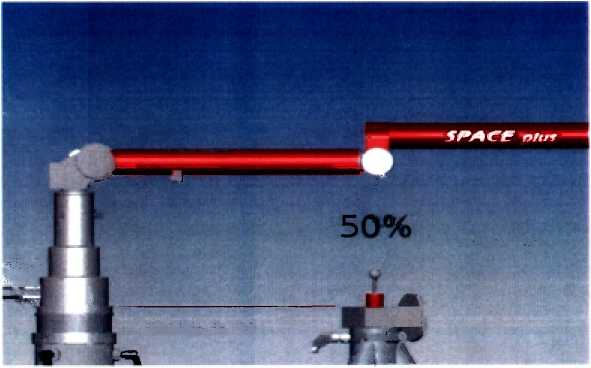

Рисунок 1 - Расположение калибровочной сферы относительно машины

• 5.4.3. Затем произвести измерения в 25 точках, образующих сферу, по которым рассчитать координаты её центра. Точки должны быть расположены равномерно по всей сфере (рис. 2).



Рисунок 2 - Расположение точек при измерении сферы

• 5.4.4. Погрешность измерений координат точки, А_ет определяют как сумму максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов

А_1СГ=тах (£>,,) +max (£>,_), мм,

где D₁₊ - отклонение точки i от средней сферы в положительную область,

Ц. - отклонение точки i от средней сферы в отрицательную область.

• 5.4.5. Машина считается прошедшей поверку, если абсолютная погрешность измерений координат точки не превышает значений, указанных в таблицах 3 и 4

Таблица 3 - Пределы допускаемой абсолютной погрешности измерений координат точки пяти и шестиосевых портативных координатно-измерительных машин MICRON, SPACE, SPACE Plus, EXPLORER

Таблица 4 Пределы допускаемой абсолютной погрешности измерений координат точки семиосевых портативных координатно-измерительных машин SPACE Plus, EXPLORER

• 5.5.1. Абсолютная погрешность измерений длины контактным методом определяется при помощи концевых мер длины.

• 5.5.2. При проведении поверки используется пять концевых мер длины от 30 до 1000 мм поочередно зафиксированных с помощью стойки для крепления мер.

• 5.5.3. Измерения каждой меры производятся в 7 положениях в диапазоне измерений машины: вдоль осей X, Y, Z; по двум диагоналям в плоскости XY; по двум пространственным диагоналям в объеме XYZ. Положение осей машины показано на рисунке 3.



Рисунок 3 - Расположение осей машины

• 5.5.4. Каждая мера измеряется 3 раза. Производятся измерения 4-х точек: три на одной рабочей поверхности меры, образующие плоскость, и одна на другой. Затем при помощи ПО вычисляется расстояние между плоскостью и точкой, которое и является длиной концевой меры. Общее расположение мер для измерений показано на рисунке 4.

• 5.5.5. Значение абсолютной погрешности измерений длины вычисляется по формуле:

А/ = /   — Z ,

I IU3M ном ’

где А/, - абсолютная погрешность при i-ой ориентации;

Awim - измеренная длина меры при i-ой ориентации;

Z_HOjw - номинальная длина меры, указанная в её свидетельстве о поверке.

• 5.5.6. Машина считается прошедшей поверку, если погрешность измерений длины контактным методом не превышает значений, указанных в таблицах 6 и 7.

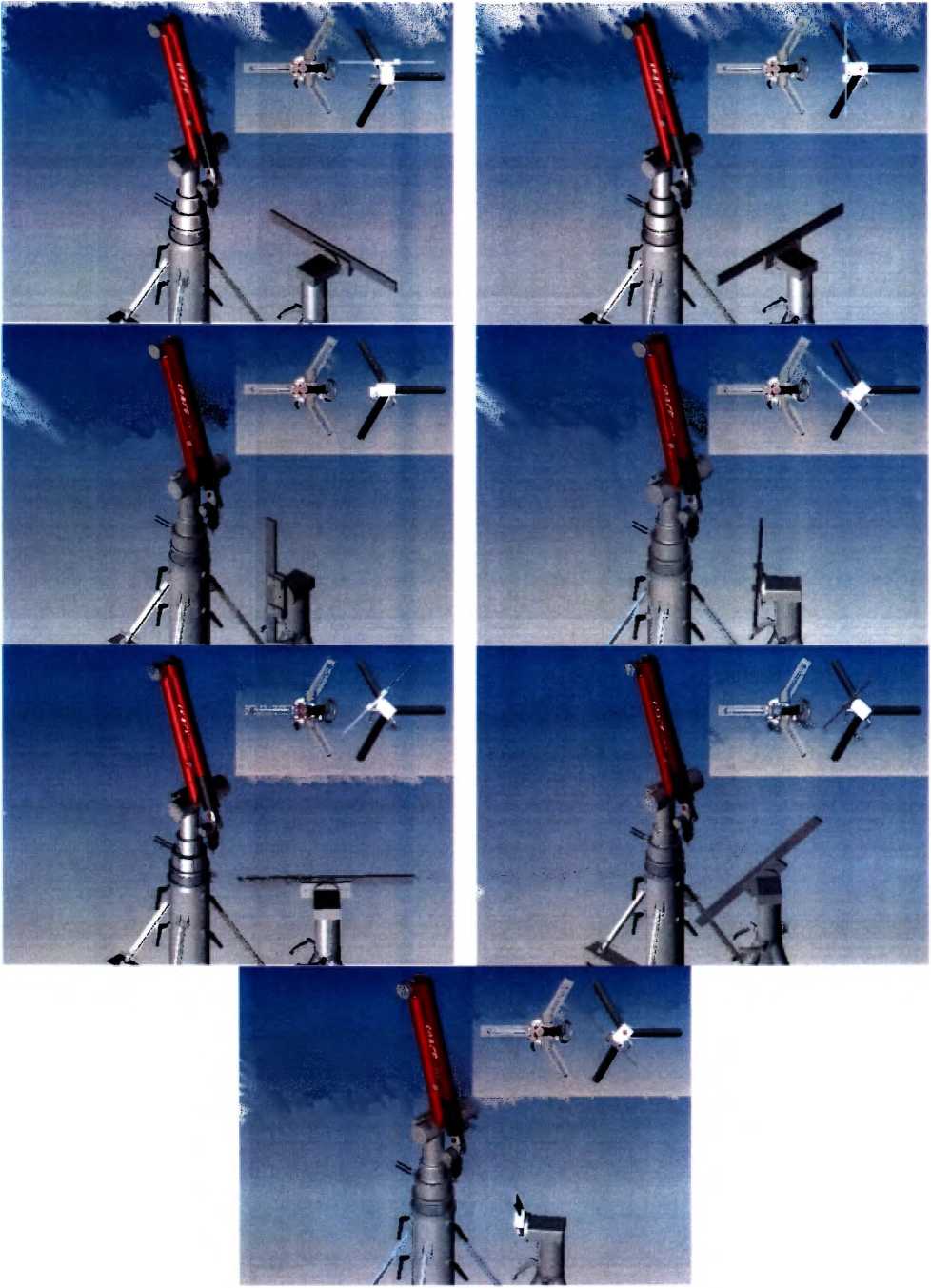

Рисунок 4 - Рекомендуемые положения мер

Таблица 6 - Пределы допускаемой абсолютной погрешности измерений длины пяти и шестиосевых портативных координатно-измерительных машин MICRON, SPACE, SPACE Plus, EXPLORER________________________________________

где L - длина в мм

Таблица 7 - Пределы допускаемой абсолютной погрешности измерений длины семиосевых портативных координатно-измерительных машин, SPACE Plus, EXPLORER

• 5.6.1. Определение абсолютной погрешности измерений отклонений формы в сопряжении сканера с машиной производится с использованием плиты поверочной.

• 5.6.2. Рабочая поверхность плиты сканируется не менее 5 раз в различных положениях лазерного сканера относительно плиты, как показано на рисунке 6. Сканирование осуществляется на расстоянии не менее минимального расстояния до сканируемой поверхности в пределах глубины окна сканирования. К точности установки угла сканирования требования не предъявляются. Система координат лазерного сканера показана на рисунке 5.



Рисунок 5 - Система координат лазерного сканера

a)

в)

б)

г)

д)

Рисунок 6 - Положения лазерного сканера в сопряжении с машиной относительно плиты:

а) ось Y сканера параллельна рабочей поверхности плиты; б) сканер повернут на 45° вокруг оси Z; в) сканер повернут на 45° вокруг оси Z в обратном направлении; г) сканер повернут на 45° влево вокруг оси Y; д) сканер повернут на 45° вправо вокруг оси Y

• 5.6.3. Для каждого положения лазерного сканера сканируется рабочая поверхность плиты. В результате получается 5 множеств точек, которые затем с помощью ПО объединяются в одно. Для того чтобы в построенную плоскость попали только данные, снятые с верхней грани плиты, при обработке результатов рекомендуется выбрать для построения центральную область отсканированной поверхности.

• 5.6.4. С помощью ПО строится средняя плоскость, для каждой из точек рассчитывается расстояние до построенной средней плоскости и определяется значение о.

• 5.6.5. За абсолютную погрешность измерений отклонений формы принимается значение 2о.

• 5.6.6. Машина считается прошедшей поверку, если абсолютная погрешность измерений отклонений формы не превышает значений, указанных в таблице 8.

Таблица 8 -Пределы допускаемой абсолютной погрешности измерений отклонений формы для семиосевых портативных координатно-измерительных машин SPACE Plus и EXPLORER с лазерным сканером, мм

• 6.1   При положительных результатах поверки выдается свидетельство установленной формы с указанием даты и имени поверителя.

Знаки поверки в виде оттиска клейма и/или наклейки наносятся на свидетельство о поверке.

• 6.2   При отрицательных результатах поверки клеймо погашается, выдается извещение о временной непригодности средства измерений с указанием причин.

• 6.3   Периодичность поверки устанавливается один раз в год. Поверка также необходима после проведения каждого ремонта.

Зам. нач. отдела Испытательного центра ФГУП «ВНИИМС»

Ведущий инженер отдела Испытательного центра ФГУП «ВНИИМС»
