Методика поверки «ГСОЕИ. Генераторы сигналов N5166B» (651-21-035 МП)

СОГЛАСОВАНО

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Генераторы сигналов N5166B

МЕТОДИКА ПОВЕРКИ

651-21-035 МП

2021 г.

• 1.1 Настоящая методика распространяется на генераторы сигналов N5166В (далее- генераторы). изготовленные компанией «Keysight Technologies Malaysia Sdn. Bhd.». Малайзия, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Необходимо обеспечение прослеживаемости генераторов к государственному первичному эталону единиц времени, частоты и национальной шкалы времени ТЭТ 1 -2018 в соответствии с государственной поверочной схемой (Приказ Росстандарта № 1621 от 31.07.2018).

Методика поверки реализуется посредством методов прямых измерений.

• 1.3 Объем первичной и периодической поверок приведен в таблице 1.

• 1.4 Интервал между поверками - 1 год.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

аблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

• 2.3 Допускается проведение поверки меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений для данного средства измерений, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатанта, оформленного в произвольной форме.

• 2.4 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1. поверка прекращается и генератор признается непригодным к применению.

• 3.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха. °C                             от 15 до 25;

-относительная влажность окружающего воздуха. %                       до 80;

питание от сети переменного тока частотой 50 Гц             от 198 до 242;

• 3.2 Перед проведением поверки выполнить следующие подготовительные работы:

• - проверить комплектность генератор, в соответствии с эксплуатационной документацией (далее - ЭД);;

• - проверить наличие действующих свидетельств о поверке средств измерений;

• - генератор и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

• 4.1 К поверке допускаются лица с высшим или среднем техническим образованием, аттестованные на право поверки средств измерений радиотехнических величин, изучившие техническую и ЭД на генераторы и используемые средства поверки.

• 5.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 5.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие приборы. обеспечивающие определение соответствующих параметров с требуемой точностью.

• 5.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 6.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З) и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 7.1 При проведении внешнего осмотра установить соответствие генератора следующим требованиям:

• - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу генератора:

• - разъемы должны быть чистыми;

• - соединительные провода должны быть исправными;

• - комплектность генератора должна соответствовать указанной в технической документации изготовителя.

• 7.2 Результаты внешнего осмотра считать положительными, если выполняются требования, приведенные в п. 7.1.

• 8.1 Подготовка к поверке

• 8.1 Перед проведением поверки выполняют следующие подготовительные работы:

• - выдержать генератор в условиях окружающей среды, указанные в разделе 3 настоящей методики поверки, не менее 1 ч;

• - подготовить к работе средства поверки в соответствии с их эксплуатационной документацией.

• 8.2 Опробование

• 8.2.1 Включить генератор и дать прогреться в течение 30 минут.

Выполнить процедуру диагностики в соответствии с технической документацией изготовителя на генератор.

• 8.2.2 Результаты опробования считать положительными, если в процессе диагностике отсутствуют сообщения об ошибках.

Для проверки версии ПО генератора выполнить операции:

• - нажать на передней панели клавиши «Shift» и «Help»;

• - в появившемся меню выбрать функцию «About»;

• - зафиксировать версию ПО;

• - сравнить полученное значение со значением указанным в таблице 3.

Таблица 3

Результаты поверки считать положительными, если идентификационные данные совпадают с данными таблицы 3. В противном случае генератор бракуется.

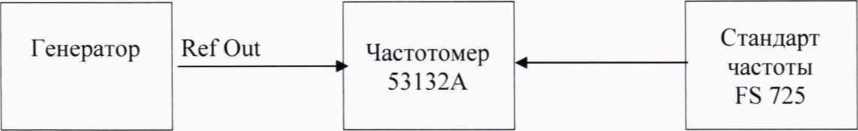

• 10.1 Определение относительной погрешности частоты опорного генератора Относительную погрешность установки частоты опорного генератора определить путем измерения частоты сигнала при соединении приборов по схеме, приведённой на рисунке 1.



Рисунок 1

Относительная погрешность установки частоты опорного генератора (Дг) вычислить по формуле (1):

Д| ^— (f*H3M “tycr)/ fyCT             .         ( 1 )

где fycr - значение частоты опорного генератора.

fiBM - значение частоты, измеренное частотомером.

• 10.2 Определение максимального уровня выходного сигнала

Определение максимального уровня выходной мощности провести с помощью измерителя мощности N1914A с первичным измерительным преобразователем Е9304АН19 на частотах (в зависимости от опции): 9 кГц; 10 МГц; 100 МГц; 500 МГц; 1 ГГц; 3 ГГц; 4 ГГц; 5 ГГц и 6 ГГц.

На генераторе устанавливать максимальную мощность Р_г_макс- Измерить мощность на выходе генератора с помощью ваттметра.

• 10.3 Определение абсолютной погрешности установки уровня выходного сигнала

Определение абсолютной погрешности установки уровня выходной мощности провестис помощью измерителя мощности N1914A с первичными измерительными преобразователями Е9304А Н19. При уровне выходной мощности меньше минус 20 дБм использоватьанализатор спектра Е4448А. Поверяемый генератор и установку синхронизировать по опорному каналу частотой 10 МГц. На поверяемом генераторе включить режим автоматической регулировки мощности (АРУ). Измерения провести на частотах: 50 МГц. 1 ГГц, 3 ГГц. 6 ГГц (частота зависит от установленной опции) при уровнях: плюс 10; 0; минус 10; минус 20; минус 30: минус 40; минус 50; минус 60; минус 70; минус 80; минус 90 и минус 100 дБм.

Измерить мощность на выходе генератора. Вычислить абсолютную погрешность установки уровня мощности ДР по формуле (2):

ДР=Рг -Рюм, дБ.                    (2)

где Р_г - значение уровня мощности выходного сигнала, установленное на генераторе. дБм: Ризм- измеренное значение выходной мощности. дБм.

• 10.4 Определение уровня гармонических составляющих нсмодулированного сигнала

Определение относительного уровня гармонических составляющих немодулированного сигнала провести с помощью анализатора спектра Е4448А.

Провести подготовку анализатора спектра к измерениям в соответствии с РЭ.

На генераторе установить частоты (fo): 1; 50; 100: 500: 1000 (опция 503); 2000 и 3000 (опция 506) МГц. Уровень мощности выходного сигнала установить 4дБм. Выход 10 МГц генератора соединить с входом 10 МГц анализатора.

Гармонические составляющие основного сигнала определить на частотах 2-fo.

• 10.5 Определение абсолютной погрешности установки девиации частоты (опция UNT) Измерения девиации частоты провестис помощью анализатора Е4448А с установленной

опцией 233.

На измерителе модуляции выполнить все необходимые процедуры для подготовки его к измерениям согласно с РЭ.

Для проведения измерений выход генератора подключить ко входу измерительного приемника. Выход 10 МГц генератора соединить с входом 10 МГц анализатора.

Измерить значения девиации на несущих частотах и значениях девиации, указанных в таблице 7.

• 10.6 Определение абсолютной погрешности установки коэффициента амплитудной модуляции

Измерения коэффициента амплитудной модуляции (далее - AM) провести с помощью анализатора Е4448А с установленной опцией 233.

Для этого выход генератора подключить ко входу измерителя модуляции. Выход 10 МГц генератора соединить с входом 10 МГц анализатора. На измерителе модуляции выполнить все необходимые процедуры для подготовки его к измерениям согласно с РЭ.

Измерение провести при модулирующей равной 1 кГц и Кам 30 % и 80 %. Значения несущих частот, указаны в таблице 8.

Абсолютную погрешность установки коэффициента AM на каждой поверочной точке рассчитать по формуле (3):

А Кам = Кам - Камизм .                      (3)

К). 7 Определение времени нарастания и спада импульсно модулированного сигнала (опция UNW)

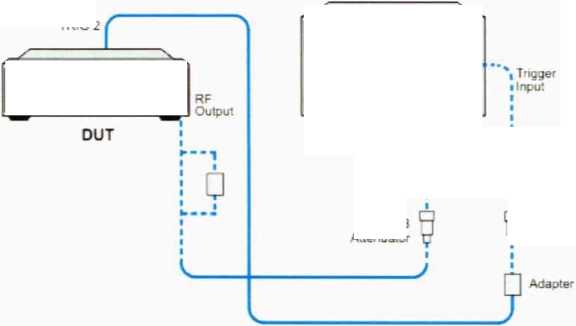

• 10.7.1 Собрать схему согласно рисунку 2.

  DIGITIZING OSCILLOSCOPE



  20 dB Attenuator

  Рисунок 2

  TRIG 2




  AdaDte' [__

  I

  1CdB Attenuator

i

i

i

■

| Adapter

i

i

7

• 10.7.2 На генераторе установить уровень выходной мощности 6.4 дБм. ширина импульсов 2.00 мкс. параметры несущей частоты выходного сигнала согласно таблице 9.

• 11.1 Определение относительной погрешности установки частоты

Результаты поверки считать положительными, если значение относительной погрешности установки частоты находится в пределах ±2,14 -10'⁶.

• 11.2 Определение максимального уровня выходного сигнала

Результаты поверки считают положительными, если максимальный уровень выходной мощности в диапазоне частот не менее указанных в таблице 4.

Таблица 4

• 11.3 Определение абсолютной погрешности установки уровня выходного сигнала Результаты поверки считать положительными, если погрешность установки уровня мощности находятся в пределах значений, указанных в таблице 5.

Таблица 5

• 11.4 Определение уровня гармонических составляющих относительно уровня основного

сигнала

Результаты поверки считать положительными, если уровень гармонических составляющих относительно немодулированного выходного сигнала не более, указанного в таблице 6.

Таблица 6

/7.5 Определение погрешности установки девиации частоты (опция UNT)

Результаты поверки считать положительными, если погрешность установки девиации (kf=fycm-/и™) укладываются в нормируемые пределы, указанные в таблице 7.

аблица 7

• 11.6 Определение абсолютной погрешности установки коэффициента амплитудной модуляции

Результаты поверки считать положительными, если значения абсолютной погрешности установки коэффициента AM на каждой поверочной точке находятся в пределах, указанных в таблице 8.

Таблица 8

/1. ~ Определение времени нарастания и спада импульсно модулированного сигнала (опция UNW)

Результаты поверки считать положительными, если значения погрешность находится в пределах согласно таблице 9.

Таблица 9

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Результаты поверки генератора подтверждаются сведениями о результатах поверки средств измерений включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца генератора, и (или) лица, представившего его на поверку. на генератора наносится знак поверки, и (или) выдается свидетельство о поверке средств измерений, и (или) в паспорт генератора вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средств измерений.

• 12.2 Результаты поверки оформить по установленной форме.



  О.В. Каминский



Начальник НИО-1 ФГУП«ВНИИФТРИ»

8
