Методика поверки «алибраторы-измерители напряжения и силы тока модульные NI PXIe-4138, NI PXIe-4139» (РТ-МП- 2495-551-2015)

ФКТЕРМЫЮЕЛТЕНТСТВО 110ТЕХНИЧЕСКОМУ 1’Е1У.111Н0ВЛН11Ю II МЕТГОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ-

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель гёверального директора ФБУ «PocirecT-Москва»

Ч -,           171       1-. •'

Е.В. Морин

‘•*ф05вО1)>     >       :

<<16» сентября 2015 г.

Государственная система обеспечения единства измерений

Калибраторы-измерители напряжения и силы тока модульные М PXIe-4138, N1 PXle-4139

Методика поверки

РТ-МП-2495-551-2015 г. Москва

2015

Настоящая методика поверки напряжения и силы тока модульные изготавливаемые компанией “National методы и средства их поверки.

Интервал между поверками 1 год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 -

ци

• 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2 -

таблицы 2

• 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

• 2.3 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь свидетельства о поверке.

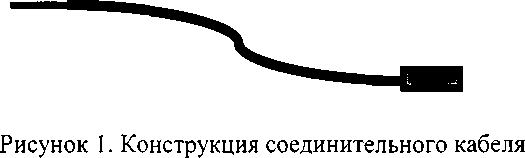

2.4. Соединительный кабель должен быть сделан, как показано на рисунке 1, из отрезка изолированного многожильного медного провода диаметром (0.8 ... 1.0) mm и длиной (300 ... 500) mm. Один из концов провода освободить от изоляции и облудить, чтобы получился штырек длиной (8 ... 10) mm. Второй конец провода освободить от изоляции на длине (10 ... 15) mm, облудить, и припаять вилку “banana”(m).

К проведению поверки допускаются лица с высшим или среднетехническим образованием, прошедшие обучение по программе «Поверка/калибровка средств измерений» со специализацией «Измерения электрических величин», и имеющие практический опыт в области электрических измерений.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2 Во избежание несчастного случая и для предупреждения повреждения модуля и поверочного оборудования необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью сетевого кабеля, предназначенного для данного оборудования;

• - заземление оборудования должно производиться посредством заземляющего контакта сетевого кабеля;

• - запрещается производить установку и изъятие модуля из слота при включенном шасси;

• - запрещается производить подсоединение кабелей к контактам модуля или отсоединение от них, когда выход модуля активирован (флажок “Output Enabled” на виртуальной панели);

• - запрещается работать с модулем при обнаружении его явного повреждения.

При проведении поверки должны соблюдаться следующие условия:

• - температура воздуха в помещении (23 ± 5) “С;

• - относительная влажность воздуха от 30 до 70 %;

• - атмосферное давление от 84 до 106.7 кРа.

• 6.1.1 При проведении внешнего осмотра проверяются:

• - чистота и исправность разъемов;

• - отсутствие механических повреждений корпуса модуля или платы;

• - комплектность модуля.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого модуля, его следует направить в сервисный центр для проведения ремонта.

6.2.1. Перед началом работы следует изучить руководство по эксплуатации модуля, а также руководства по эксплуатации применяемых средств поверки.

6.2.2. До начала операций поверки выдержать модуль и мультиметр во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

Минимальное время прогрева мультиметра 60 min.

• 6.2.3 Перед выполнением операций поверки выполнить автоподстройку мультиметра, для чего при отсоединенных от его входа кабелей нажать клавиши [ACAL], [ENTER], и дождаться завершения процедуры.

• 6.2.4 Выполнить установку программного обеспечения на контроллер в соответствии с указаниями руководства по эксплуатации модуля.

6.2.5 Установить модуль в слот шасси в соответствии с указаниями руководства по эксплуатации, и установить на выходной разъем соединительную колодку р/п 156119А-01.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Присоединения к контактам соединительной колодки необходимо выполнять согласно указаниям руководства по эксплуатации с использованием отверток рекомендованного типа.

• 7.1.2 Архитектура модуля выполнена таким образом, что установленное значение величины напряжения или силы тока (Level) и отображаемое в окне правой части панели измеряемое значение этой величины совпадают. Погрешность измерения величины равна погрешности ее воспроизведения. Поэтому нет необходимости отдельно выполнять определение погрешности измерения напряжения и силы тока.

• 7.1.3 В процессе выполнения операций результаты измерений заносятся в протокол поверки. Количество разрядов записываемых в протокол поверки показаний должно соответствовать количеству разрядов допускаемых значений, приведенных в таблицах 7.3 - 7.5 настоящей методики.

• 7.1.4 Полученные результаты должны укладываться в пределы допускаемых значений, указанных в таблицах 7.3 - 7.5 настоящей методики. При получении отрицательных результатов по какой-либо операции необходимо ее повторить. При повторном отрицательном результате модуль следует направить в сервисный центр для проведения регулировки и/или ремонта.

• 7.2.1 Запустить программу “Measurement & Automation Explorer”.

• 7.2.2 В меню “Devices & Interfaces” кликнуть на наименовании модуля в списке устройств, и запустить процедуру тестирования “Self-Test”. После завершения процедуры тестирования должно появиться сообщение “The self-test completed successfully”.

• 7.2.2 Выполнить процедуру автоподстройки “Self-Calibrate”. После завершения процедуры должно появиться сообщение “The device was calibrated successfully”.

• 7.2.3 В меню “Software” найти программу “NI-DCPower”. Проверить идентификацию версии программного продукта. Она должна быть не ниже 1.9.

• 7.2.4 В меню “Devices & Interfaces” кликнуть на наименовании поверяемого модуля в списке устройств, и выбрать “Test Panels”. При этом должна появиться виртуальная панель модуля “NI-DCPower Soft Front Panel”.

Записать результаты в таблицу 7.2.

Таблица 7.2.

и

• 7.3.1 Установить мультиметр в режим DCV с автоматическим пределом измерения. Выбрать режим усреднения клавишами [NPLC], 50, [ENTER].

• 7.3.2 Убедиться в том, что выход модуля отключен (отсутствует флажок “Output Enabled”).

• 7.3.3 Используя два соединительных кабеля (пункт 2.4), выполнить соединения контактов “Ш” и “LO” модуля с гнездами “HI” и “LO” мультиметра.

• 7.3.4 Сделать следующие установки на модуле:

Output Function: DC Voltage, Sense: Local Current Range 1 mA, Current Limit 1 mA Voltage Range 600 mV, Voltage Level 0 mV

• 7.3.5 Активировать выход модуля флажком “Output Enabled”.

• 7.3.6 Устанавливать на модуле диапазоны (Range) и значения напряжения (Level), указанные в столбцах 1 и 2 таблицы 7.3.

Записывать измеренные мультиметром значения напряжения в столбец 4 таблицы 7.3.

N1 PXIe-4139

• 7.4.1 Установить мультиметр в режим DCI с автоматическим пределом измерения. Выбрать режим усреднения клавишами [NPLC], 50, [ENTER].

• 7.4.2 Убедиться в том, что выход модуля отключен (отсутствует флажок “Output Enabled”).

• 7.4.3 Используя два соединительных кабеля (пункт 2.4), выполнить соединения контактов “HI” и “LO” модуля с гнездами “1” и “LO” мультиметра соответственно.

• 7.4.4 Сделать следующие установки на модуле:

Output Function: DC Current

Voltage Range 6 V, Voltage Limit 6 V

Current Range 1 pA, Current Level 0 uA

• 7.4.5 Активировать выход модуля флажком “Output Enabled”.

• 7.4.6 Устанавливать на модуле диапазоны (Range) и значения силы тока (Level), указанные в столбцах 1 и 2 таблицы 7.4.

Записывать измеренные мультиметром значения силы тока в столбец 4 таблицы 7.4.

• 7.4.7 Отключить выход модуля сбросом флажка “Output Enabled”.

  Таблица 7.4.1 - Погрешность воспроизведения и измерения силы тока N1 PXIe-4138 на пределах от 1 рА до 100 mA

  Предел диапазона силы тока	Установленное значение силы тока	Нижний предел допускаемых значений силы тока	Измеренное мультиметром значение силы тока	Верхний предел допускаемых значений силы тока
  1	2	3	4	5
  1 цА	0 рА	- 0.000200		+ 0.000200
  	- 1 рА	- 1.000500		-0.999500
  	+ 1 рА	+ 0.999500		+ 1.000500
  10 рА	0 рА	-0.00140		+ 0.00140
  	- 10 рА	- 10.00440		-9.99560
  	+ 10 рА	+ 9.99560		+ 10.00440
  100 рА	0 рА	-0.0120		+ 0.0120
  	-ЮОрА	- 100.0420		-99.9580
  	+ 100 рА	+ 99.9580		+ 100.0420
  1 mA	0 mA	-0.000120		+ 0.000120
  	- 1 mA	- 1.000420		-0.999580
  	+ 1 mA	+ 0.999580		+ 1.000420
  10 mA	0 mA	-0.00120		+ 0.00120
  	- 10 mA	- 10.00420		-9.99580
  	+ 10 mA	+ 9.99580		+ 10.00420
  100mA	0 mA	-0.0120		+ 0.0120
  	- 100 mA	- 100.0420		-99.9580
  	+ 100 mA	+ 99.9580		+ 100.0420



Таблица 7.4.2 - Погрешность воспроизведения и измерения силы тока N1 PXIe-4139 на пределах от 1 нА до 100 mA

• 7.5.1 Установить мультиметр в режим DCV предел измерения 100 mV.

Выбрать режим усреднения клавишами [NPLC], 50, [ENTER].

• 7.5.2 Убедиться в том, что выход модуля отключен (отсутствует флажок “Output Enabled”).

• 7.5.3 Используя два соединительных кабеля (пункт 2.4) и зажимы «крокодил», выполнить соединения контактов “Ш” и “LO” модуля с контактами “Т” и “Ь” меры сопротивления.

Используя кабель из комплекта мультиметра, соединить контакты “Ui” и “Lb” меры сопротивления с гнездами “HI” и “LO” мультиметра.

• 7.5.4 Сделать следующие установки на модуле:

Output Function: DC Current

Voltage Range 6 V, Voltage Limit 6 V

Current Range 1 A, Current Level 0 A

• 7.5.5 Активировать выход модуля флажком “Output Enabled”.

• 7.5.6 Устанавливать на модуле диапазоны (Range) и значения силы тока (Level), указанные в столбцах 1 и 2 таблицы 7.5.

Фиксировать отсчеты напряжения U на мультиметре, рассчитывать измеренные значения силы тока по формуле I [А] = 0,1-U [mV] и записывать их столбец 4 таблицы 7.5.

Таблица 7.5.1 - Погрешность воспроизведения и измерения силы токаК! PXIe-4138 на пределах 1 А и 3 А

Таблица 7.5.2 - Погрешность воспроизведения и измерения силы тока N1 PXIe-4139 на пределах 1 А и 3 А

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений;

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в по.чещении;

• - фа4милия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 7.

• 8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР 50.2.006-94 с изменением № I от 26.11.2001.

Поверительное клеймо наносится в соответствии с ПР 50.2.007-2001.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001,

Начальник лаборатории № 551 ФБУ «Ростест-Москва»

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

I РТ-МП-2495-551-2015  | N1 PXIe-4138-4139. Методика поверки. 16.09.2015
