ФЕДЕРАЛЬНОЕ АГЕНТСТ ВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»
(ФБУ «РОСТЕСТ - МОСКВА»)
УТВЕРЖДАЮ
Заместитель генерального директора
- Москва»
А.Д. Меньшиков
«01» марта 2018 г,
Государственная система обеспечения единства измерений
КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ «ИНТЕЛЕКТУАЛЬНЫЙ КОНТРОЛЛЕР SM160-02M»
Методика поверки
РТ-МП-5214-441-2018
г. Москва
2018 г.
Настоящая методика распространяется на контроллеры многофункциональные «Интеллектуальный контроллер SM160-02M, изготовленные ООО Завод «Промприбор», г. Владимир и устанавливает порядок и объём их первичной и периодической поверки.
Методика поверки разработана с учётом требований и рекомендаций, приведённых в МИ 3411-2013.
Интервал между поверками - 10 лет.
-
1. ОПЕРАЦИИ ПОВЕРКИ
При поверке выполняют операции, перечисленные в таблице 1. Таблица 1 - Операции поверки.
Наименование операции |
Методы поверки (номер пункта) |
Обязательность проведения при поверке | |
первичной |
периодической | ||
Внешний осмотр |
6.1. |
да |
да |
Опробование |
6.2. |
да |
да |
Определение абсолютной погрешности измерений текущего времени, измеряемого контроллером в автономном режиме |
6.3. |
да |
да |
Подтверждение соответствия программного обеспечения СИ |
6.4 |
да |
да |
-
2. Средства поверки
2.1 При проведении поверки контроллера следует применять средства поверки, приведённые в таблице 1.
Таблица 1-П |
рименяемые средства поверки |
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки |
6.3 |
устройство синхронизации времени УСВ-3. пределы допускаемой абс. погрешности привязки метки времени относительно шкалы UTC (SU) ±100 мкс |
-
2.2 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке.
-
2.3 Допускается применение аналогичных средств поверки, обеспечивающих измерения соответствующих параметров поверяемого средства измерений с требуемой точностью.
Внимание!
Поверка не производится после расконсервации, если время хранения контроллера не превысило интервала между поверками.
-
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
3.1 При проведении поверки контроллера необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.
-
3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с контроллерами и применяемыми средствами поверки и изучившие настоящую методику,
-
3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.
-
3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.
-
4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающего воздуха, °C 23 ± 5;
-
- относительная влажность воздуха, % 65 ± 15;
-
- напряжение питающей сети, В 220 ± 22;
-
- частота питающей сети, Гц 50 ± 0,5.
Допускается проводить поверку в рабочих условиях эксплуатации контроллера, если при этом соблюдаются условия применения средств поверки.
-
5. ПОДГОТОВКА К ПОВЕРКЕ
Перед проведением поверки необходимо изучить руководство по эксплуатации контроллера ВЛСТ 340.00.000-02М РЭ. руководство оператора ВЛСТ 340.00.000 РО и эксплуатационную документацию используемых при проведении поверки технических средств.
Проведение поверки осуществляется с использованием персонального компьютера.
При работе необходимо руководствоваться требованиями, изложенными в руководстве по эксплуатации контроллера ВЛСТ 340.00.000-02М РЭ. При работе с персональным компьютером поверка производится с использованием программного обеспечения контроллера (см. Руководство оператора ВЛСТ 340.00.000 РО).
-
6. ПРОВЕДЕНИЕ ПОВЕРКИ
При проведении внешнего осмотра должны быть выполнены следующие операции:
-
- проверка комплектности контроллера на соответствие формуляру.
-
- проверка маркировки, чёткости нанесения обозначений на корпусе контроллера и отсутствия механических повреждений.
-
- проверка надежности заземления технических средств.
-
- проверка отсутствия обрывов и нарушения изоляции кабелей и проводников, влияющих на функционирование контроллера.
-
- проверка сохранности пломб и клейм на контроллере.
-
- проверка целостности пломб на электросчётчиках и клеммниках линий связи между счётчиками и контроллером.
-
- проверка целостности кабелей (линий связи) между счётчиками и контроллером.
-
6.2.1. При опробовании контроллера должны производиться проверка установления контроллера в рабочий режим.
-
6.2.2. Проверку установления контроллера в рабочий режим (самотестирование) произвести следующим образом:
-
- собрать схему проверки, согласно Приложению А, проверить целостность интерфейсных кабелей, правильность подключения соответствующих портов ЭВМ и контроллера;
-
- установить на ЭВМ программу «Конфигуратор SM»;
-
- задать код оператора и пароль соответствуют значениям по умолчанию (root и 12345).
-
- в меню «Регистрация» выбрать подменю «Версия контроллера» и произвести чтение версии встроенного ПО контроллера.
Проверка считается выполненной, если чтение версии выполняется без ошибок.
6.3. Определение абсолютной погрешности измерений текущего времени, измеряемого контроллером в автономном режиме.Метод 1 (при первичной поверке)
-
6.3.1. Используется программный комплекс автоматизированного технологического тестирования продукции на заводе-изготовителе (далее ПК), реализующий расшифровку текущих значений времени с анализом достоверности этих данных от УСВ-3 в протоколе NMEA 0183, а так же реализующий алгоритм первоначальной установки (синхронизации времени) со шкалой времени, транслируемой УСВ-3, в SM160-02M с периодическим (при каждом сеансе связи) получением текущего времени контроллера по протоколам «Пирамида»/Т4МЕА 0183/NTP.
Для локального получения серверным ЭВМ шкалы времени, УСВ-3 подключается к ПК в соответствии с ВЛСТ 240.00.000 РЭ.

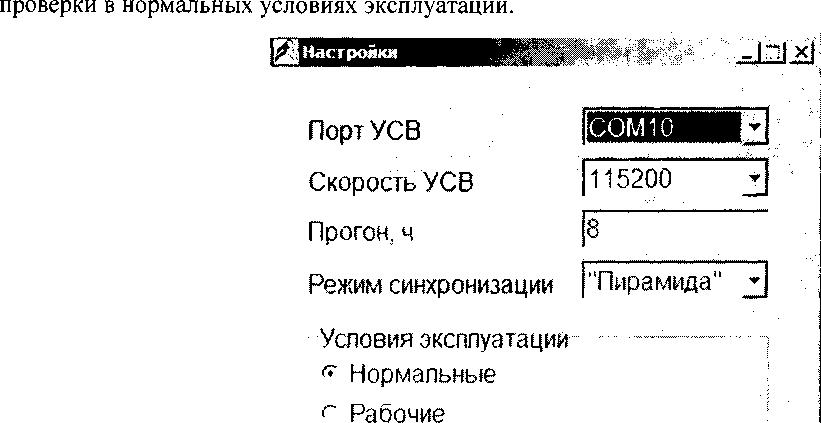

В настройках работы ПК выбирается протокол «Пирамида» синхронизации времени с контроллерами с выбором времени тестирования (минимально 8 часов) и режима проведения
Отмена
Рисунок - 1 Выбор протокола синхронизации контроллера ПК
-
6.3.2. В окне визуализации текущего состояния ПК отображается текущее состояние проведения проверки времени, измеряемого контроллером (системного времени контроллера):
$tuS hw?
mi
:тц
з :
S»160 маш
277 143121 22.fl1.20U
277 1 44248 2955.2016
277.1-47251 05.U70U
*2.27.1-51630 *3 »en«i SM16052M
Э L6: C
?112/ tl328?WS
Дата и время ИТВ: 02.02.2018 9:36:47’W< t Д
1, , «,
11
ГМЗИЦ4* Ь
ив| ____________________________________
i/g g .....tfgggig^gj^
ra
Сйяша>
«»)»>»»»« НОЖ ПСХЧММ» «"»«
I Яоегмюмо Щ Уомшме Час до оюигчсмм Ожидал»
Orcy»cii>yat соя».
id" С
1
Зав номер
4315 < - ........
Время начала паверки
I.ra?
Время одичания гкверки Сооояние устройсгва
13 с? ■>:».<
Я®шз .ra: g:: '• ::
ДТ <ин<р.«изЗцни, с
адм < :g. - :
ат. «Луг™
0 ■ " gH
L п.гамидл"
Кйн1ргдаер
’,Р!ЧЛ':?М
Usepeefg gg'igFlgggO^^
::■ .31 ?io?.u ж<о .'.f;
№rteH:wSlFig:fgFg i
usen»«« {Очиечлши |КМ1)ИМ»|> j
2.0 4 26669 16.S7.21J17
2.02 476669 16,3770V
277 L47251 02.12.2017
277 1.51630 10537017

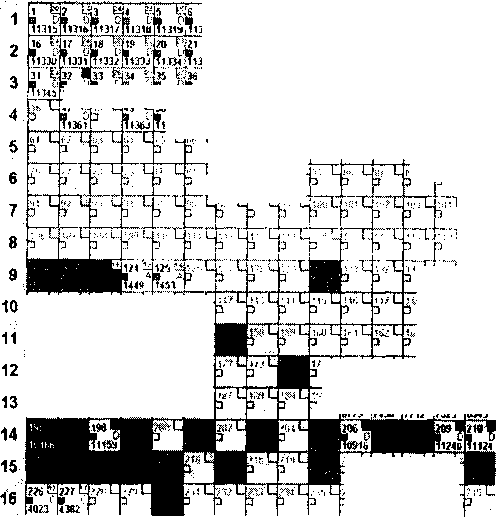

Рисунок - 2 Окно состояния ПК (выбран контроллер с незавершённым технологическим тестированием)
-
• ПК производит автоматическое сканирование доступных УСПД, подключенных к ПК, выполняется установление связи с контроллерами по протоколу обмена (выбранному согласно Рис.1) для каждого вновь обнаруженного зав.№.
-
• ПК производит однократную установку (синхронизацию времени) контроллеру, транслируя значения времени подключенного локально к ПК У СВ-3 на контроллер, сразу проверяя успешность установки времени и сличая полученные данные со шкалой времени УСВ-3: результаты отображаются в поле лт г.■»!-;>. >-,r.aat'i! с
-
• ПК производит оценку абсолютной погрешности текущего времени, измеряемого контроллером по результатам получаемых данных от контроллера, путём сравнения отклонения со шкалой времени, транслируемой УСВ-3. Данный расчёт до окончания технологического прогона (устанавливается в 5.3.1) протоколируется с периодичностью 30-мин.
-
• При достижении времени окончания технологического прогона значение поля
> ----:----- формируется на зеленом фоне как окончательное значение и
протоколируется для контроллера с данным зав.№. (рис. 3)
-
• ПК формирует протокол абсолютной погрешности текущего времени для каждого контроллера с уникальным зав.№.
9_______________
Мен©
Дата и время ИТВ: 02.02.2018 9:45:17:000 ■ Достер
ргя<я4.15<!.«£хшда<м»л< t«епд wrriMifisafVMeoe.-i t»Brp«^ VMiM»
I
' t. i L.
e
p:3
440 ■
?!»<:
SHi
J’
ТГ
3
J 5 0
1П?1
■д
-52 ti
цЯГЕ
з
& V i’t»w
j
81
Wu;76»(=^4508 ПоДхЛ*Х^мв« frass да*Е*ь«
<и«:и»е<кш 'X
ого?201834508 П»*ЩНЯ23 ifttefTeU
3s
3 ‘ u
■>->L
Ж:-,.,
i
■ t.
oiL
3
-Л
Г ®
■«.1
, 1
LI
3
□ >
3 J
с
Ц
Ь ■ 1.
1.
■<:f
>::Й
ГТГ
J
3
Этата”
J
J
fc:
m
L
'..л.
1' U
4.
w
l.*L
3
3
3
3
3
3
Информация о контроллере ~ метрологическая <“ ф^щюнальная
ТзййЩйЖВОЖщ
6p»Mfiwwnoeet»iai Время Окончания повярт®
Состоят» устройства
ЛТч'К-: ■•••!■> 1L0IB. С
—
Ш . . .. ... ......-•■■ ':•<■< •
:!СЙ6в
’Kil >01# i« 54 02 (ЙО л<11 С013 WiXlfWw ЙюЖИИ
Решмсивронюаци»
KCwTpWftp
LWoare:
Комментарии
Userwace ; г о г
I lUreiwM» |оа»»<и>ми|<| |Йжтр»пп»р
|д1г.«г<®бв9 «лтан; гл^'.т.тигт ггят'готб smiw уНгя-м-а»» «далмг мл.и»м«и»,и1в ^swiee’ кПг г г л .47251 ог.тгомтт гзз 1 t/mi i<* v suiu>o/
Щгггл515»«м»л»м чи-.лоаи
3'
□ ' Lj
pt
Ыс
3
Г'Д
,40®!!:.'.! к ' : '-
(77жТГ“
добмитъ устройство
Л05ИЦИИС [i noj®
Зав Нго 13(0’ по(збШ~~
F с 169.254 2 р по [5С
Добавить Фуст,< j
н!
Чкмшмчмои Цожкмкм
ям
Поверка ЦЦ Лий» ЦЦ Отсутствует сажав ДЦ С|ип‘8
ГИстамо»«» ■■ Успешно

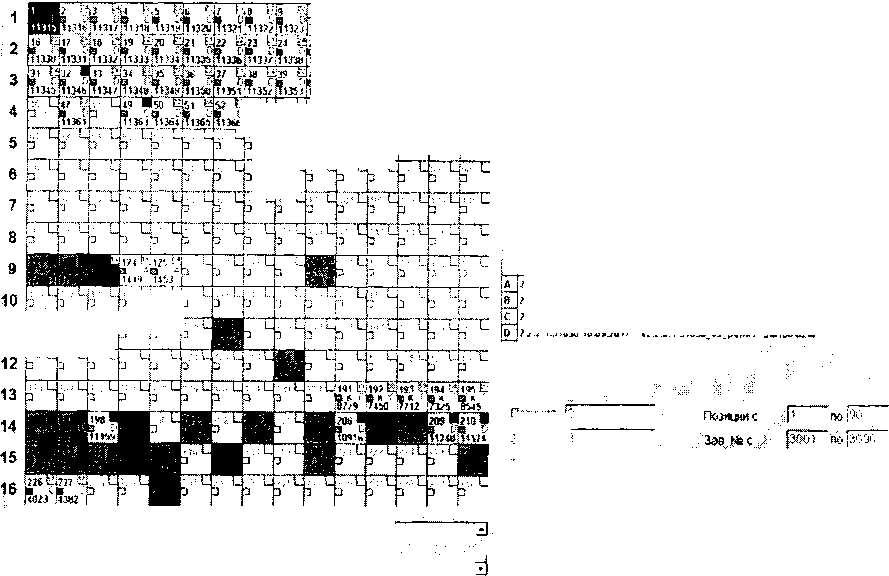

Рисунок - 3 Окно состояния ПК (выбран контроллер с завершённым технологическим тестированием)
Результаты поверки считаются удовлетворительными, если значение абсолютной погрешности при измерении текущего времени контроллером не превышает ± 0,5 с/сутки.
Метод 2 (при периодической поверке)
Синхронизировать системное время ЭВМ, используя УСВ-3 (Согласно руководству по эксплуатации ВЛСТ 240.00.000 РЭ Приложение Ж, обеспечить подключение УСВ-3 к ЭВМ).
Открыть программу «Конфигуратор SM», вызвать из Меню «Управление» подменю «Дата и время» (см. рис.4).
Дата и время
Интеллектуальный контроллер SM160
Устройство Контроллер ЭВМ
Дата ! Время
23.02.2018 16:25:57.950
23.02.2018 16:25:57.972
Дельта (Контроллер ■ ЭВМ) = - 0 сек. 022 мс.
Контроллер отстает от ЭВМ.
Рисунок - 4 Окно «Дата и время» конфигурационного ПО.
лист № 8 Всего листов 11 Синхронизировать системное время контроллера с системным временем ЭВМ (выполнить команду «Записать время в контроллер»). Считать текущее системное время контроллера, убедившись в успешности синхронизации.
По истечении 24 часов повторно синхронизировать системное время ЭВМ от У СВ-3 и считать текущее системное время контроллера программой «Конфигуратор SM»
Вычислить абсолютную погрешность текущего времени, измеряемого контроллером по формуле 1:
АТ = Тк-Та, (1)
где: ДТ - погрешность измерения текущего времени контроллером;
Тк - время контроллера;
Тд - время ЭВМ.
Результаты поверки считаются удовлетворительными, если значение абсолютной погрешности при измерении текущего времени контроллером не превышает ± 0,5 с/ сутки.
6.4 Подтверждение соответствия программного обеспечения СИИдентификационные данные программного обеспечения, установленного в контроллере приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Metrology |
Номер версии (идентификационный номер) ПО |
2.1.0.2 |
Цифровой идентификатор ПО |
6DEB6355h |
Другие идентификационные данные |
CRC32 |
Идентификация программного обеспечения (далее - ПО) контроллера осуществляется через интерфейс программы «Конфигуратор SM160» меню «Регистрация» подменю «Версия метрологической части».
Наименование программного модуля, идентификационное наименование, номер версии ПО, цифровой идентификатор и алгоритм вычисления отображаются соответственно в столбцах «Описание», «Файл», «Версия» «CRC» и тип (рисунок 5).

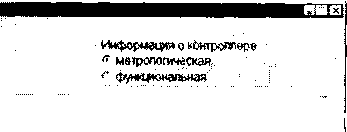

Версия метрологической части
№ Описание Файл Версия Дата CRC Лип
1 > Метрэ'югический модуль mehotogy 210 2 19.07.2017 6DEB6355h CRC32
Рисунок -5 Окно «Версия метрологической части»
Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные ПО СИ (номера версий (идентификационные номера) и цифровые идентификаторы) соответствуют идентификационным данным, приведенным в таблице 2.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИРезультаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.
При положительных результатах поверки выдается свидетельство о поверке в соответствии с действующими нормативными правовыми документами. Знак поверки наносится на свидетельство о поверке.
При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности с указанием причин.
В. Подколзин
Зам начальника лаборатории № 441
ФБУ "Ростест-Москва"
ПРИЛОЖЕНИЕ А
(справочное)

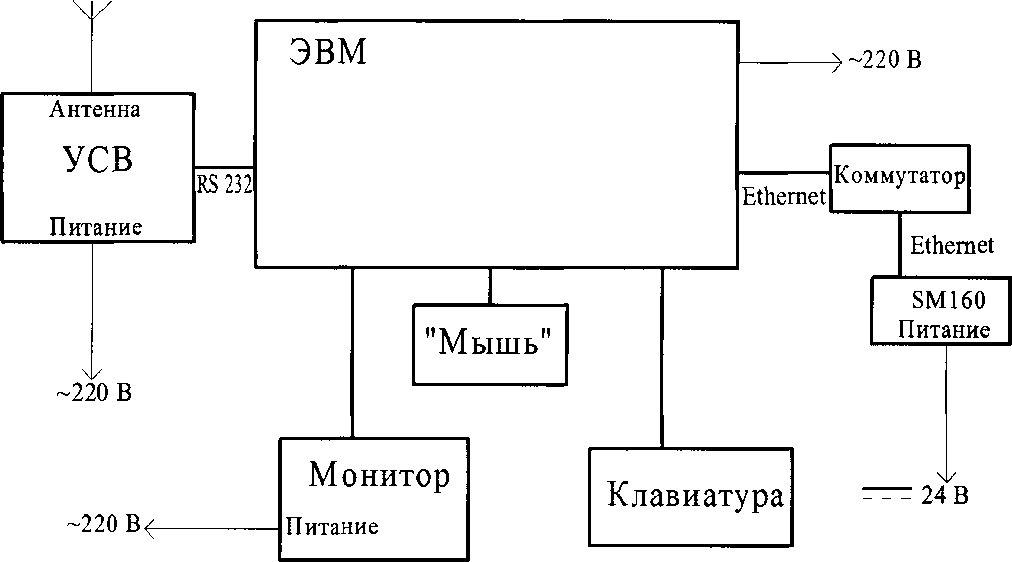

ФУНКЦИОНАЛЬНАЯ СХЕМА ДЛЯ ПОВЕРКИ КОНТРОЛЛЕРА
Коммутатор используется для подключения контроллера к ЭВМ по сети Ethernet (TCP/IP). Возможно использовать прямое подключение контроллера SM160 к ЭВМ посредством кроссового патч-корда, обеспечивающего подключение «точка-точка»
Рис. А.1 - Функциональная схема для определения абсолютной погрешности текущего времени в автономном режиме за сутки, измеряемого контроллером.
ПРИЛОЖЕНИЕ Б
(справочное)
Таблица Б.1 - Метрологические и технические характеристики контроллера
Метрологические характеристики |
Нормируемое значение | |
1 |
Пределы допускаемой основной абсолютной погрешности текущего времени, измеряемого контроллером (системное время) в автономном режиме за сутки, с
|
±2,0 ±0,5 |
Технические характеристики |
Нормируемое значение | |
2 |
Дискретность представления времени программным индикатором |
1 мс |
3 |
Количество универсальных (программно настраиваемых) каналов последовательной связи RS-485/422, шт. |
4 |
4 |
Количество каналов «Ethernet», шт. |
1(2) |
5 |
Количество каналов последовательной связи RS-232, шт. |
1 |
6 |
Потребляемая мощность, не более, В-А |
15 |
7 |
Нормальные условия эксплуатации для всех модификаций:
|
±24 20±5 80 |
8 |
Рабочие условия эксплуатации
|
от 10 до 30 от -40 до ±70 90 |
9 |
Габаритные размеры не более (ширина х высота х глубина), мм: |
40x85x97 |
10 |
Масса, не более, кг: |
0,4 |
11 |
Средний срок службы, не менее, лет |
30 |
12 |
Средняя наработка на отказ, час |
120000 |
