Методика поверки «ГСИ. Счетчики универсальные крыльчатые OPTIMA» (МП 208-005-2018)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП ВНИИМС)

УТВЕРЖДАЮ

Заместитель директора по производственной ФГУП «ВНИИМС» '"Н.В. Иванникова

Л.Л?'» •■‘аЬ jfJO*

2018 г.

Государственная система обеспечения единства измерений

Счетчики универсальные крыльчатые OPTIMA

Методика поверки

МП 208-005-2018

Москва

2018

Настоящая методика поверки распространяется на счетчики универсальные крыльчатые OPTIMA (далее - счётчики), изготовленные фирмой “NINGBO JINHAI INSTRUMENT СО., LTD” (Китай) или ООО «ИРС» (Россия), и устанавливает методы и средства их первичной и периодической поверки.

При первичной поверке (при выпуске из производства) допускается выборочная поверка.

Интервал между поверками, не более 6 лет;

При проведении поверки должны выполняться операции поверки, указанные таблице 1.

Таблица 1. Операции поверки

• 2.1 При поведении поверки применяют следующие эталонные средства измерений и вспомогательное оборудование.

  • 2.1.1 Установка поверочная 3 разряда согласно ГПС по приказу Госстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,01 до 5,0 мЗ/ч, пределы допускаемой относительной погрешности измерений ±0,5 %.

  • 2.1.2 Термометр с абсолютной погрешностью и ценой деления не более 1 °C по ГОСТ 28498-90.

  • 2.1.3 Аспирационный психрометр-барометр, диапазон измерения относительной влажности, от 20 до 90 %; диапазон измеряемого давления от 80 до 106 кПа, ПГ ± 0,2 кПа.

  • 2.1.4 Мультиметр цифровой Fluke 179, диапазон измерения сопротивления 0,1 Ом - 50 МОм; ПГ ±0,9 %.

  • 2.1.5 Манометр показывающий, класс точности не ниже 1,5 по ГОСТ 2405.

  • 2.1.6 Гидравлический пресс со статическим давлением до 4,0 МПа (40 кгс/см²).

• 2.2 Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 2.3 Допускается применять другие эталонные СИ с характеристиками не хуже, указанных в пункте 2.1.

• 3.1 К поверке допускают лиц, изучивших эксплуатационную документацию на счётчики, эталонные средства измерений и вспомогательное оборудование, правила пожарной безопасности, действующие на предприятии и утверждённые в установленном порядке, а также правила выполнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004-90 и аттестованных в качестве поверителя.

• 3.2 При поверке счётчиков соблюдают требования в соответствии с эксплуатационной документацией на установку и счётчики.

• 3.3 Монтаж и демонтаж счётчиков на поверочной установке должен проводиться при отсутствии избыточного давления в трубопроводе.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• •  Температура воды - от +5 до +40 °C.

• •  Температура окружающего воздуха - от +5 до +50 °C.

• •  Относительная влажность - от 30 до 80 %.

• •  Атмосферное давление - от 84 до 106,7 кПа.

• •  Отсутствие вибрации тряски и ударов, влияющих на работу счётчиков и эталонных средств измерений.

• 4.2 Изменение температуры воды в течение поверки не должно превышать 5 °C. Температуру воды измеряют в начале и в конце поверки непосредственно в эталонной мере вместимости или за счётчиком.

• 4.3 Счётчики должны быть установлены на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечить возможность их поверки при наибольшем расходе. Счётчики должны иметь одинаковый номинальный диаметр. Счётчики следует присоединять к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна быть не менее 5 DN перед первым и 1 DN после каждого последующего счётчика, где DN - номинальный диаметр счётчика.

• 4.4 Стрелка на корпусе счётчика должна совпадать с направлением потока воды.

• 5.1 При проведении первичной поверки (при выпуске из производства) допускается выборочная поверка. К счетчикам применим общий уровень контроля II, при использовании AQL 1% по ГОСТ Р ИСО 2859-1-2007.

Каждая партия должна состоять из единиц продукции одного вида, класса, типоразмера и состава, произведенных в практически одинаковых условиях в один и тот же период времени.

Выбор единиц продукции для составления выборки проводят с помощью отбора простой случайной выборки после того, как все единицы продукции сформированы в партию.

Объемы партий и выборки, а также соответствующее им допустимое количество счетчиков не прошедших поверку, приведены в таблице 2.

Таблица 2

При положительной поверке счетчиков выборочного объема, результат поверки распространяется на весь объем партии. В паспорте на каждый счетчик партии делается соответствующая запись с нанесением знака поверки, заверяемой подписью поверителя или оформляются свидетельства о поверке.

Если число счетчиков, из объема выборки не прошедших поверку, превышает браковочное число или равно ему, то бракуется вся партия.

• 5.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

подготавливают к работе поверочную установку и средства измерения согласно их руководствам (инструкциям) по монтажу и эксплуатации;

устанавливают счётчик или группу счётчиков на испытательном стенде поверочной установки;

проверяют герметичность соединений счётчиков с трубопроводами и между собой; проверку производят давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него;

пропускают воду через счётчики при максимальном поверочном расходе для полного удаления воздуха из системы.

• 6.1 Внешний осмотр.

При внешнем осмотре счётчиков должно быть установлено:

соответствие комплектности требованиям эксплуатационной документации на счётчик; отсутствие механических повреждений, влияющих на работоспособность счётчика; отсутствие дефектов, препятствующих чтению надписей, маркировки и на показывающем устройстве счётчика.

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

• 6.2 Проверка герметичности.

Герметичность счётчиков проверяют созданием гидравлическим прессом в рабочей полости счётчика давления 2,4 ±0,1 МПа (24 кгс/см²) и выдерживают счётчик под давлением в течение 15 минут.

Результаты поверки считают положительными, если в процессе проверки в местах соединений и корпусе счётчика не наблюдается отпотевания, каплевыделений или течи воды, а также отсутствует падение давления воды по контрольному манометру.

• 6.3 Определение метрологических характеристик.

  • 6.3.1 Определение относительной погрешности счётчиков.

    • 6.3.1.1 Относительную погрешность счётчиков определяют на трёх поверочных расходах (минимальном, переходном и номинальном). На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов для счётчиков приведены в таблице 2.

Таблица 2. Значения поверочных расходов для счётчиков универсальных крыльчатых OPTIMA.

• 6.3.1.2 Значения минимальных объёмов воды, пропускаемых через счётчик на каждом поверочном расходе, приведены в таблице 3.

Таблица 3. Значения минимальных объёмов воды

• 6.3.1.3 Относительную погрешность счётчиков определяют по результатам измерения одного и того же объёма воды, пропущенного через счётчик и измеренного эталонной поверочной установкой.

Относительную погрешность счётчика в процентах для каждого поверочного расхода определяют по формуле:

Ж =--M00%,

где:

V - объём воды, измеренный поверяемым счётчиком, м³;

V_o - объём воды, измеренный эталонной установкой, м³.

• 6.3.1.4 Результаты поверки считают положительными, если относительная погрешность счётчика при минимальном расходе - не более ±5 % и не более ±2 % при переходном и номинальном расходах.

• 6.4 Проверка соответствия отсчётного устройства счётчика и числа импульсов дистанционного выходного сигнала.

  • 6.4.1 Проверка проводится для счётчиков OPTIMA R и OPTIMA XR с установленными на них магнитоуправляемыми контактами (геркон).

  • 6.4.2 Проверка проводится с помощью комбинированного прибора (мультиметра), подключаемого к выходным контактным зажимам узла съёма информации в режиме измерения сопротивления согласно приложению А. Проверка может осуществляться непосредственно на установке, для определения относительной погрешности при любом расходе от Q_mi_n до Q_n. По показаниям мультиметра определяется работоспособность магнитоуправляемого контакта на замыкание.

  • 6.4.3 Результаты проверки считают положительными, если за один полный оборот стрелки с магнитом происходит одно замыкание магнитоуправляемого контакта.

• 7.1 Результат поверки оформляют протоколом поверки произвольной формы.

• 7.2 При положительных результатах поверки в паспорте делается соответствующая запись с нанесением знака поверки, заверяемой подписью поверителя или оформляется свидетельство о поверке.

• 7.3 Счётчики, не прошедшие поверку, к выпуску и применению не допускаются, запись в паспорте гасят, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.



  Б.А. Иполитов

  Д.П. Ломакин

Начальник отдела 208

ФГУП «ВНИИМС»

Инженер отдела 208

ФГУП «ВНИИМС»

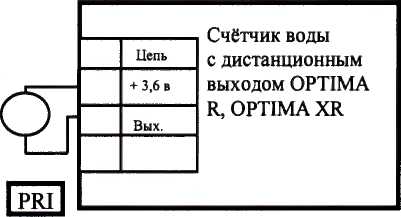

Схема проверки импульсов дистанционного выходного сигнала счётчиков OPTIMA R и OPTIMA XR.

PRI - мультиметр.
