УТВЕРЖДАЮ:

Главный метролог УзГосСтандарта _____________ С. К. Жебровский «____» ________________ 2002 г.

Методика поверки преобразователей

расхода вихревых

«PRV»

16617346-003.00.02 МП

АНГРЕН

|_J МетоДика поверки преобразователейрасхоДа «PRV»

QUVVAT

Содержание

  • 1.   ОБЛАСТЬ ПРИМЕНЕНИЯ.

Настоящая методика устанавливает методы и средства первичной и периодической поверки (в дальнейшем МП) преобразователей расхода «PRV» (в дальнейшем преобразователь), разработанного и изготовленного ООО «QUVVAT» г. Ангрен и составлена в соответствии с требованиями: РД Уз 51029-94 «Требования к нормативной документации на методы и средства поверки».

Межповерочный интервал - 2 года.

  • 2.   ОПЕРАЦИИ, СРЕДСТВА И УСЛОВИЯ ПРОВЕДЕНИЯ МП.

    • 2.1.   Объем и методика поверочных операций приведены в Табл. 2.1.

Табл. 2.1

Наименование операции

№ пункта

Внешний осмотр.

5.1

Проверка герметичности и прочности

5.2

Определение основной относительной погрешности преобразования объема протекшей жидкости в импульсный электрический сигнал

5.3

2.2.   При проведении поверки должны быть применены средства, указанные в Табл. 2.2

Табл. 2.2

Наименование оборудования

Технические характеристики

Стенд для гидроиспытаний

Давление не менее 2,5 МПа, кл. точн. 2.0

Установка расходомерная поверочная.

Погрешность измерения расхода не более 0,5%.

Счетчик импульсов электронный

Подсчет числа импульсов, наличие функции сброса показаний, пуска и останова счета, индицируемая емкость счетчика не менее 99999

Примечания    Допускается использование Других среДств измерений и испытательного оборудования

с характеристиками не хуже указанных в Табл. 2.2.

  • 2.3.   При получении в процессе любой из операций отрицательных результатов поверка

должна быть прекращена. Преобразователь после ремонта, настройки и калибровки, должен быть подвергнут повторной поверке в полном объеме.

  • 3.   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1.   Перед проведением поверки необходимо подготовить защитные заземления и

подключить их к измерительным приборам, используемым при проведении поверки.

  • 3.2.   К работе по проведению поверки допускаются лица, изучившие эксплуатационную

документацию, а также приборы и оборудование, указанные в Табл. 2.2, прошедшие инструктаж на рабочем месте и имеющие квалификационную группу по электробезопасности не ниже 2.

  • 3.3.   Во время подготовки и проведении поверки необходимо соблюдать порядок выполнения

работ, требования безопасности и правила, установленные соответствующими документами.

  • 4.   УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1.   Перед началом поверки следует:
  • •  проверить состояние и комплектность эксплуатационных документов;

  • •  убедиться, что образцовые средства  поверены метрологической службой и сроки их

поверки не истекли;

  • 4.2.   Все испытания, проводятся при нормальных условиях, указанных в Табл. 4.1.

Табл. 4.1

Наименование параметра

Единицы измерения

Значение

Температура окружающего воздуха

оС

20+5

Относительная влажность

%

30 ... 80

Атмосферное давление

кПа

84 - 106,7

Температура воды

оС

20+10

4.3.   Перед испытаниями, преобразователь должен быть выдержан в нормальных условиях

не менее 2 часов.

  • 5.   ПРОВЕДЕНИЕ ПОВЕРКИ

5.1.   Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие поверяемого преобразователя следующим требованиям:

  • 5.1.1. Отсутствие видимых механических повреждений в виде сколов, царапин и вмятин, а также следов коррозии материалов из которых изготовлен преобразователь.

  • 5.1.2.  Маркировочные обозначения должны быть четкими, легкочитаемыми и соответствовать их функциональному назначению:

  • 5.1.3. Эксплуатационная документация должна быть в комплекте.

  • 5.1.4.  Заводской номер преобразователя, указанный на его маркировке, должен соответствовать номеру, указанному в паспорте.

5.2.   Проверка герметичности и прочности.

Проверку герметичности и прочности преобразователя проводят на стенде для гидроиспытаний.

Входной патрубок преобразователя подсоединить к гидросистеме стенда, выходной патрубок герметично закрыть заглушкой. Заполнить преобразователь водой от гидросистемы стенда. Расположение преобразователя должно обеспечивать полное вытеснение воздуха из его проточной части. В рабочей полости преобразователя необходимо создать давление 1,6 МПа, давление повышать плавно в течение 1 мин. Выдержать испытательное давление в течение 15 мин, затем плавно снять. Результаты испытаний считаются положительными, если в течение испытания не наблюдалось микротечи, каплеотделений, а так же не обнаружено повреждений преобразователя.

5.3.   Определение основной относительной погрешности.

Определение относительной погрешности преобразования объема протекшей жидкости в импульсный электрический сигнал производится на расходомерных (проливных) установках при обеспечении следующих условий:

  • •  Относительная погрешность расходомерной установки не более 0,5%.

  • •  Присоединяемый трубопровод должен иметь диаметр равный диаметру условного прохода поверяемого преобразователя и иметь прямые участки длинной не менее 10 Ду перед ним и не менее 5 Ду после.

  • •  Прокладки, устанавливаемые между фланцами, не должны выступать в проточную часть трубопровода.

  • •  Температура воды 20 + 5 оС.

  • •  Отсутствие вибрации измерительного участка расходомерной установки.

Для точного определения относительной погрешности используется поверочный выход с ценой импульса равной 1/100 от цены импульса основного выхода. Подсчет импульсов с поверочного выхода при испытаниях осуществляется при помощи электронного счетчика импульсов. Электрическая схема подключения преобразователя при испытаниях в зависимости от условного кода исполнения преобразователя согласно рис. 1, рис. 2.

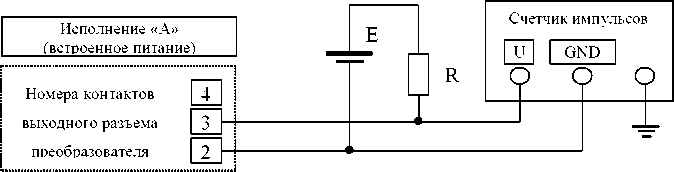

Рисунок 1

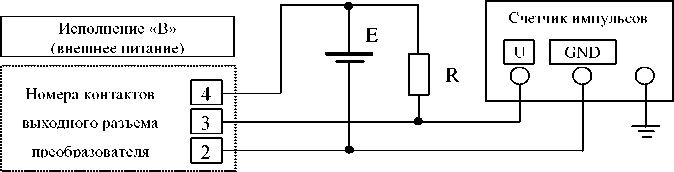

Рисунок 2

Где:   E - батарея питания (3,5 - 6 Вольт);

R - сопротивление (10 - 20 кОм);

U - счетный вход счетчика импульсов;

GND - общий вход счетчика импульсов.

Перед проведением поверки у преобразователей исполнения «A» необходимо проконтролировать напряжение встроенной батареи питания. Напряжение питания контролируется вольтметром с входным сопротивлением не менее 1 МОм между контактами выходного разъема 2 (-) (общий) и 4 (+) (напряжение батареи питания). Контролируемое напряжение должно быть в диапазоне 2,9 - 3,4 Вольт. В противном случае необходимо перед началом поверки произвести замену батарей питания.

Счетчик импульсов должен быть подготовлен к испытаниям согласно его инструкции по эксплуатации и подключен согласно рис. 1 - 2.

Погрешность определяется на расходомерной (проливной) установке. Для этого на каждом из трех расходов, установленных с погрешностью не менее 10%, согласно Табл. 5.1, произвести испытания.

На каждом из испытаний произвести в следующем порядке действия:

  • 1.  Установить на проливной установке расход в соответствии с Табл. 5.1;

  • 2.  Обнулить (сбросить) показания электронного счетчика импульсов;

  • 3.  Выждать после стабилизации расхода не менее 20 секунд;

  • 4. Зафиксировать показания проливной установки (V1) и одновременно, нажатием кнопки «Пуск» счетчика импульсов запустить счет импульсов с преобразователя;

  • 5.  Пролить через преобразователь объем воды не менее указанного в Табл. 5.1;

  • 6. Зафиксировать показания проливной установки (V2) и одновременно, нажатием кнопки «Стоп» счетчика импульсов остановить счет импульсов с преобразователя;

  • 7.  Зафиксировать показания счетчика импульсов N.

  • 8.  Определить по формуле Vo = V2 - V1 пропущенный за испытание через преобразователь объем воды в литрах.

Остановка расхода, или колебания значений расхода более чем на 10% от начальной величины, во время испытаний между пунктами 3 и 7 не допускаются!

Табл. 5.1

~з;---

Ду преобразователя

Поверочный расход м3/ч, (наименьшее кол-во воды за один пропуск, м3)

I-й

II-й

III-й

25

8 (1)

2 (0,3)

0,3 (0,2)

32

12 (1)

4 (0,4)

0,4 (0,2)

40

20 (1)

6 (0,5)

0,8 (0,3)

50

32 (2)

10 (1)

1,5 (0,3)

65

50 (2)

15 (1)

1,8 (0,3)

80

80 (4)

25 (1)

2 (0,3)

100

125 (4)

40 (2)

3 (0,4)

150

250 (6)

100 (4)

6 (0,5)

200

400 (10)

200 (6)

12 (1)

Для каждого из испытаний рассчитать значения относительной погрешности d по формулам:

d=

N Xd V

100

X 100(%)

гДе:    DV цена импульса основного выхоДа, литров/импульс;

N число импульсов на поверочном выхоДе преобразователя по показаниям счетчика импульсов;

Vo пропущенный объем в литрах по показаниям расхоДомерной установки.

За относительную погрешность преобразователя расхода принимается максимальное показанное при испытаниях значение погрешности d. Преобразователь считается выдержавшим испытание, если значение относительной погрешности не превышает допустимого для данного исполнения преобразователя.

  • 6.   ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 6.1.   При положительных результатах поверки госповеритель делает удостоверенную

личным клеймом отметку в паспорте преобразователя с указанием даты поверки, преобразователь пломбируется и передается для эксплуатации.

  • 6.2.   При отрицательных результатах поверки клейма и пломбы предыдущей МП гасят и

выдают извещение о непригодности. Преобразователь подлежит ремонту и калибровке, после чего преобразователь подвергается повторной поверке в полном объеме.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ ПОВЕРКИ

преобразователя расхода PRV |    ]-| ]Н Н j         зав.№________________________

Ду       л/имп     питание     погр.

Наименование операции

Технические требования

Заключение о соответствии

Внешний осмотр

Герметичность и прочность

1,6 МПа

Определение основной относительной погрешности

место клейма                                       дата поверки (день, месяц, год) ________________

госповерителя

Поверитель __________________________

8
