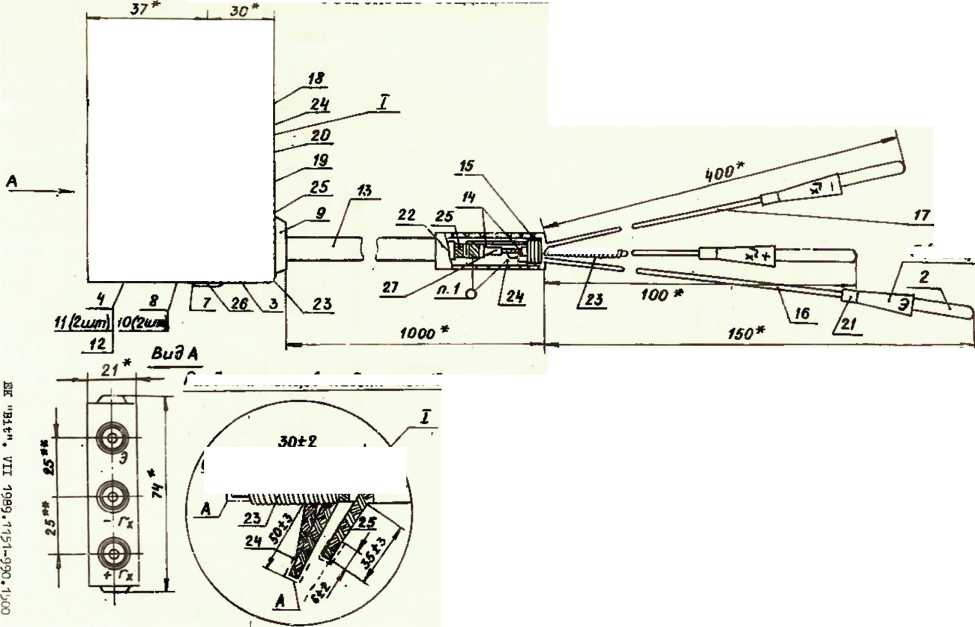

УСТРОЙСТВО

СОЮТЙТЕПЬНОЕ Ш5.282.068

Раьдблкл комцоб ка^^ля поз.И_

2 трубки ТЛВ;

4 -

контакт;

штепсель - 3 щт,;

Назначение ........................................... Технические данные ................................... Состав прибора ....................................... Устройство и работа прибора и его составных частей ..,

• 4.1. Принцип рдействия ...............................

• 4.2. Cxeiia электрическая принципиальная..............

• 4.3. Конструкция ..................................... Маркирование и пломбирование......................... Общие указания по эксплуатации .......................

  • 5

  • 6

  • 7. Указание мер безопасности

  • 8.

  9.

  10.

  п.

  12.

  • 13.

  • 14.

  • 1.

  • 2.

  • 3.

  • 4.

  • 5.

  • 6.

  • 7.

  • 8.

  9.

Подготовка к работе .................................

Порядок работы......................................

• 9.1. Подготовка к проведению измерений ..............

• 9.2. Проведение измерений по линейным шкалам........

• 9.3. Гфоведение измерений по обратно-пропорциональным

шкалам .........................................

• 9.4. Определение силы постоянного тока..............

Характерные неисправности и методы их устранения .... Техническое обслуживание............................

Проверка прибора ....................................

• 12.1. Операции и средства поверки ...................

• 12.2. ^ебования безопасности.......................

• 12.3. Условия поверки и подготовка к ней............

• 12.4. Проведение поверки............................

• 12.5. Оформление результатов поверки................

Правила хранения ....................................

Транспортирование ...................................

• 14.1. Упаковка прибора ..............................

• 14.2. Условия транспортирования.....................

Приложения:

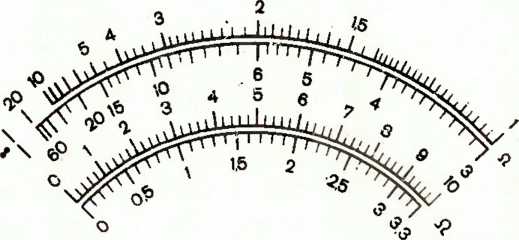

Циферблат ...........................................

Перечень элементов ..................................

Схема электрическая принципиальная (вклейка) ........

Расположение элементов..............................

Конверт Таблица Таблица Таблица Схема и

Устройство соединительное

. Примечания:!. Напряжения измерены относительно контрольной точки Е2.

2. Для измерения следует использовать приборы В7-37 и Э533.

Рис.1.

• 1. йАЗНАчаш;

Тераомметр Е6-13А предназначен для измерения сопротивления постоянному току Б диапазоне от 10 до 10^^ Ом.

Рабочие условия применения тераоьиетра:

• - температура окружающего воздуха от 283 до 308 К (10 до 35 °C):

“ относительная влажность воздуха до 80 % при температуре 25 °C;

• - атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт.ст.);

• - напряжение сети 220 +22 В частотой 50 +0,5 Гц и содержанием гармоник до 5

• 2.1. Диапазон измеряейях прибором сопротивлений от 10 до 10^^ Ом,

Диапазон измеряемых сопротивлений при использовании линейной шкалы от то до 10® Ом перекрывается поддиапазонами о верхними пределами 10^; 3.10^;10^; З-Ю^; Ю^; 3’10^; 10®; 3»10® и 10® Ом.

Диапазон измеряемых сопротивлений при использовании обратно пропорциональных шкал от 10® до 10^^ Он перекрывается поддиапазонами с нижними пределами 10®; 3*10®;      З’Ю'^; 10®; 3*10®;

10^; 3-10^; 10^®; 3*10^®; 10^^; 3-10^^^; 10^^ и 10^^® Ом,

При этом падение напряжению на измеряемом объекте при использовании линейной шкалы является Функция показания прибора, т.е. зависит от сопротивления объекта и может изменяться от О до 10 В, При использовании обратно рропорциональной шкалы напряжение на измеряемом объекте постоянно и равно 100 В иле 10 В в зависимости от положения переключателя измерительного напряжения.

• 2.2. Основная погрешность прибора при измерении с линейной шкалой, выраженная в процентах от конечного значения установленного поддиапазона измерения, не превышает +2,5 %.

Основная погрешность прибора при измерении с обратно пропорциональной шкалой, выраженная в процентах от длины рабочей чахсти шкалы, не превышает;

Таблица напряжений лампы '/I

Примечания.. I.Напряжения на электродах лампы следует измерять относительно контрольной точки Е4 прибором В7-37; пои установке кнопки замыкателя входа прибора в нажатом положении.

• 2, Напряжения на катоде и второй сетке могут отличаться от указанных в таблице при условии, что прибор работоспособен и режимы работы лампы не превышают предельных норм, допускаемых ТУ на нее.

ПРИЛОЖЕНИЕ 6

Таблица

напряжений полупроводниковых приборов

Примечания: I. Измерения следует производить относительно гнезда ЭКРАН прибором В7^7,

^2. Допустимые отклонения, напряжений от указанных в таблице +20 %.

3. Измеренные напряжения могут отличаться более чем на 20 % при условии, что прибор работоспособен и режимы работы элементов не превышают предельных норм, допускаемых ТУ на" них.

+2,5 % - на поддиапазонах от 10® до 10® Ом;

+4,0 % - на поддиапазонах от 3«10® до 10^^ Ом;

+6,0 % - на поддиагазонах от 3«10^^ до 10^^ Ом;

+10,0 % - на поддиапазоне 10^®

• 2.3. Вариацин показаний прибора не превышает +1,0 %.

• 2.4. Изменение показаний прибора, в^ванное отклонением температуры окрухапдего воздуха от нормальной до л«х5сй температуры в пределах интервала температур рабочих условий применения, не превышает половины значении допускаемой основной погрешности на каждые 10 °C изменения температуры.

• 2.5. Изменение показаний прибора, вызванное влиянием переменного магнитного поля напряженностью 400 А/м частотой 50 III, не превышает половины значения допускаемой основной погрешности.

• 2.6. Время установления показаний прибора не более:

5 с - на поддиапазонах от 10^ до 10^^ Ом;

30 с - на поддиапазоне 10^^ Ом,

• 2.7. Прибор имеет выход преобразователя со следушсими параметрами:

напряжение 100^+2,5 мВ (при полном отклонении указателя);

• 2.8. ЭлектрячесйЗя изоляция цепи питания выдерживает испытание напряжением 1,5 кВ частотой 50 Гц в нормальных условиях.. Сопротивление изоляции указанной цепи прибора относительно корпуса в нормальных условиях не менее 20 МОм.

• 2.9. Прибор обеспечивает технические характеристики в пределах норм по истечении времени установления рабочего режима, равного 30 мин.

• 2.10. Прибор сохраняет свои технические характеристики при питании его от сети переменного тока' напряжением 220 +22 В частотой 50 +0,5 Гц, содержанием гармоник до 5

• 2.11. Напряжение на разомкнутнх входных зажимах прибора при использовании обратно пропорциональной шкалы 100 +10 Б или

10 +1 В в зависимости от положения переключателя измерительного напряжения.

• 2.12. Мощность, потребляемая прибором при номинальном напряжении питающей сети, не более 20 В'А.

■ 2,13. Прибор допускает непрерывную работу в рабочих условиях применения в течение 8 ч при сохранении своих технических характеристик в пределах норм-.

2.14. Прибор сохраняет свои технические характеристики посла замены в нем лампы ЭМ-б, три этом допускается подрегулировка прибора» предусмотренная в п.10.6.1.

Средняя наработка на отказ не менее 8250 ч.

Средний ресурс должен быть не менее 10000 ч. Среднее время восстановления должно быть не более 3 ч. Габаритные размеры прибора не более 154x209x295 мм.

Габаритные размеры измерительной камеры не более 152x123x255 мм. Габаритные размеры транспортной тары не более 479x369x573 мм,

2.19. Масса прибора не более 5 кг

Масса измерительной камеры не более 2,2 кг.

Масса комплекта прибора с транспортной тарой не более 25 кг

Состав комплекта прибора приведен в табл.1.

Таблица I

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ 4

Елок комбиндрованш2й

• 4. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

4.1. Принцип деветвил.

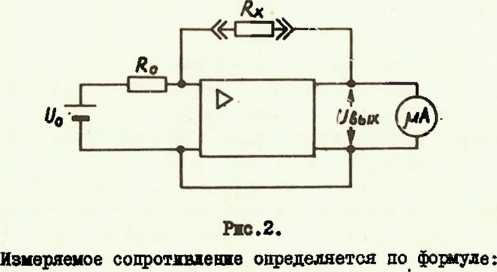

Применяемый в приборе метод измерения сопротивления основан на сравнении измеряемого сопротивления с образцовым с помощью усилителя, охваченного глубокой обратной связью. В качестве операционного усилителя применяется балансный усилитель постоянного тока. При проведении измерений по линейным шкалам по схеме, приведенной на рис.2, источник измеряемого напряжения и образцовый резистор образуют искусственный генератор тока, а измеряемое сопротивление включается в цепь обратной связи.

о _     ^0

(I)

где - измеряемое сопротивление, Ом;

- выходное напряжение усилителя. В;

Bq - сопротивление образцового резистора. Ом; Uq - напряжение измерительного источника, 3.

При проведении измерений но обратно пропорциональным шкалам по схеме, приведенной на рис.З, источник измерительного напряжения и измеряемый объект образуют искусственный генератор тока.

Ржс.З

Измеряемое сопротивление определяется по формуле:

₽ -

Схема электричебкая принципиальная.

Перечень элементов приведен в приложении 2, схема электрическая принципиальная - в 1филохеции 3.

Усилитель прибора пятикаскадный. Входной каскад собран на двойном электрометрическом тетроде ЗМ-6, (Vl), обеспечиваицём большое входное сопротивление прибора. Для согласования входного каскада с первыгл усилительным каскадом служит эмиттерный повторитель на транзисторах V2 и V3. Необходимый коэффициент усилё-НИЯ, равЕшй примерно 1000, обеспечивается двумя усилительными каскадами на транзисторах V4-Y7.

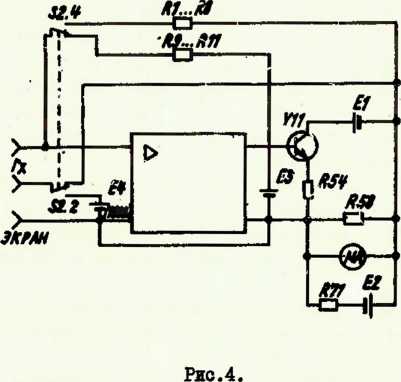

Схема электрическая, поясняющая работу прибора, приведена на рис.4. Выходной каскад собран на схеме моста, образованного транзистором VII, источниками напряжения EI и Е2 я резистором 1^71. В диагональ моста включены резистор обратной связи ^58 я показывающий прибор, соединенные параллельно. Переключатели 52.2 я 52.4 находятся в положении измерения по линейным шкалам. При этом источник напряжения ЕЗ и образцовые резисторы ^9-RII образуют искусственный генератор тока, а измеряемый резистор включается в цепь обратной связи усилителя. Второе положение переключателей 52.2 и 52,4 соответствует измерению по обратным шкалам, при этом образцовые резисторы KI-S8 включаются в цепь

Стабилизатор

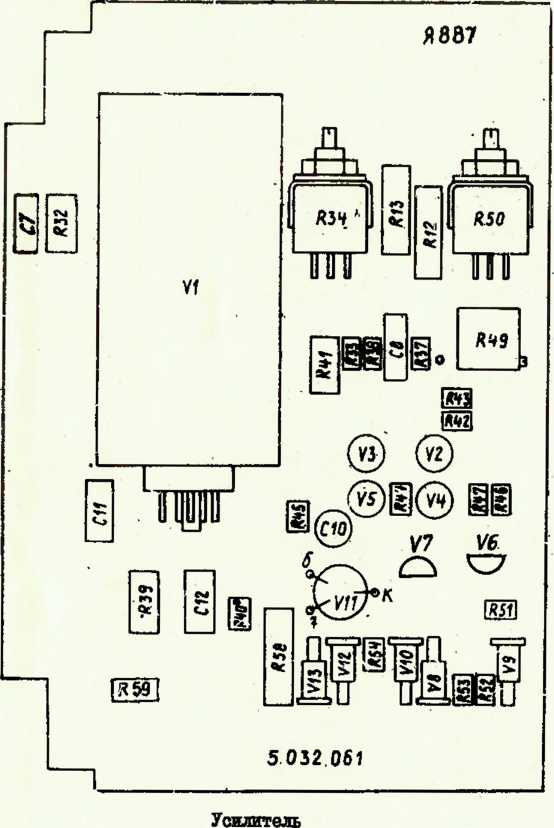

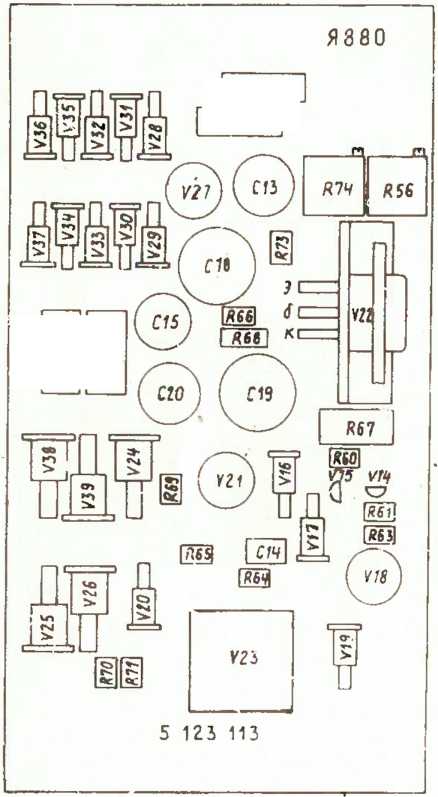

Расположение элюентов

обратной связи, а источник напряхен^ Б4 и измеряемый резистор образует искусственный генератор тока.

Источники EI и Е2 собраны .по схеме однополупериодных выпрямителей на диодах V25 и ^6.

Источник £3 образован компенсационным стабилизатором напряжения на транзисторах VI4, VI5, YI8, У21 и VE2 и делителем на резисторах 1{19-£21.

Источник измерительного напряжения 100 В, 10 В состоит из выпрямителя, собранного по схеме удвоения напряжения, параметрического стабилизатора на стабилитронах V28- V37 и делителя на резисторах 1Ц4-В18 и В22-Кй4*

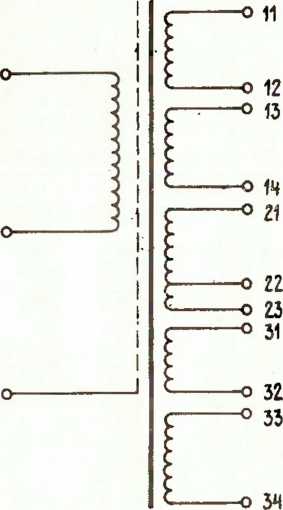

Питание всех источников осуществляется от трансформатора TI ({филсхенне 9).

4.3. Конструкция

Констрзтстивно прибор выполнен в виде переносного настольного блока в унифицированном корпусе.

Усилитель постоянного тока смонтирован на отдельной откидывающейся печатной плате, укрепленной на боковой стенке прибора.

Источник питания прибора смонтирован на второй печатной плате.

Делители напряжения смонтированы на третьей печатной плате, укрепленной на шасси прибора.

Образцовые резисторы размещены на переключателе поддиапазонов измерения.

Контакты высокоомной платы переключателя поддиапазонов, высокоомная входная клемма и замыкатель входа находятся под защитным потенциалом.

На передней панели прибора (рис.5) расположены: показывающий прибор; руч1Я1 переключателя поддиапазонов; ручка точной установки нуля УСТ.О ТОЧНО; выключатель и индикаторная лампочка включения питания СЕТЬ Bid.; входные гнезда; кнопка замыкателя входа УСТ.О; индикаторная лампочка включения измерительного напряжения то В, обозначенная х 0,1 (I0V) (для обратно пропорциональных шкал). Показывающий прибор имеет циферблат с четырьмя шкалами (приложение +1).

На задней панели прибора (рис.6) расположены: переключатель измерительного напряжения 10 V, 100V; ручка грубой установки нуля УСТ.О ГРУ ПО; гнездо держателей предохранителей; клемма заземления @ ; гнездо выхода преобразователя ВЫХОД СРЖЕТРИЧНЫЙ НА САМОПИСЕЦ.'

На боковой стенке прибора размещены резисторы бора по осневной погрешности. Доступ к резисторам ся при снятых крышках кожуха.

Входная лампа заключена в металлический экран на плате усилителя. Экран находится под защитным потенциалом.

ТПРОДОЛЮЖ® ПРйМОгаИЯ 2

и

“Примечав

_ ___-_____в. Завод оставляет за собой 1фаво лроизво-дить в партиях серийного выпуска изделий замену схемных и конструктивных элементов прибора, не ухудшающих его работу.

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ 2

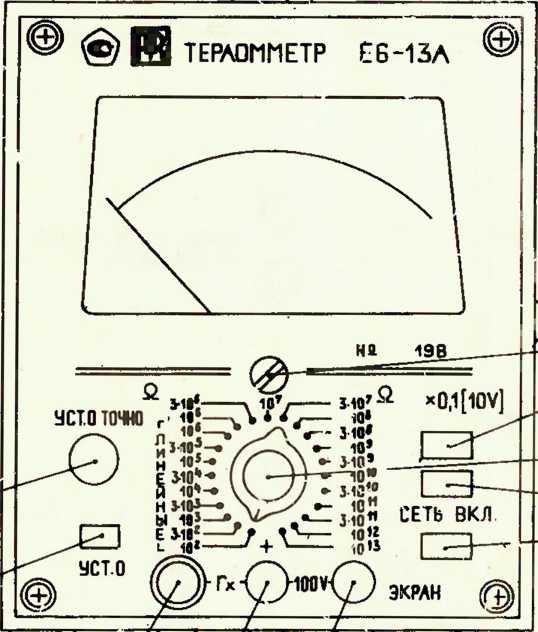

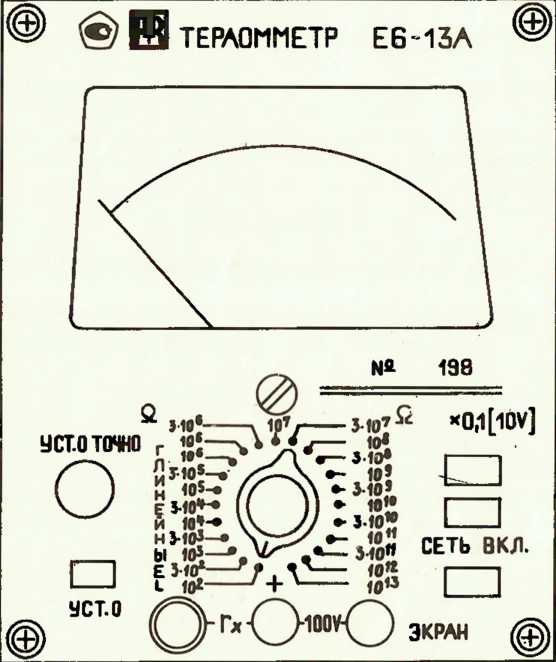

Рис.5. Вид прибора co стороны передней панели:

I - ручка установки нуля точно; 2 - кнодка замыкателя входа;

3 - высокоомное входное гнездо; 4 - входное гнездо; 5 -ЛИЯ подключения зкрйна; 6 - выключатель питания; 7 - индикатор включения прибора; 8 - переключатеда

9 - корректор механического нуля; 10 - индикатор включения измерительного напряжения 10 В (для обратной шкалы).

сРис.6. Вид прибора со стороны задней панели:

I - гнезда выхода преобразователя; 2 - вставки плавкие;

3 - клемма заземления корпуса прибора; 4 - переключатель измерительного напряжения; 5 - ручка установки нуля грубо.

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ 2

ПРИЛОЖЕНИЕ г

Перечень элементов

• 5.1. Маркирование передней и задней панелей приведено на рис.5 и 6.

• 5.2. Пломбирование прибора производится мастикой битумной.

б. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИЙ

• 6.1. По получении прибора производится распаковка, проверя-'бтся ксиюлектность по табл.1 и производится внешний осмотр. При отсутствии явЕШх повреждений проверяется работоспособность прибора в соответствии с п.12.3.2.

• 6.2. Сменными элементами является электрометрическая лампа ЭМ-6 5, вставки плавкие И лампы накаливания CMHI0-55-2,

• 7.1. По способу защиты человека от поражения электрическим током прибор относится к классу 01 ГОСТ 12.2.007.0-75.

• 7.2. Прибор и измерительную камеру перед работой с ними необходимо заземлить. Для этого на задьих панелях прибора и измерительной камеры предусмотрены клеммы заземденля, обозначенные знаком

• 7.3. Опасным для жизни в приборе является напряжение питающей сети 220 Г. При проведении ремонтных, и регулировочных работ на приборе со святым кожухом необходимо иметь в виду, что напряжение питаппей сети поступает через шпур питания, контакты держателей вставок плавких на открытые контакты 1,2 трансформатора TI.

Прибор в кожухе является безопасным.

Измерения должны проводиться прибором, помещенным

• 8.1. Проверьте положение кнопки замыкателя входа, два положения:

нажатое - рд»™ установки нуля;

отжатое - режим явмерения.

Перед .началом работы кнопка должна бить в нажатом

Установите переключатель измерительного напряжения в положение 100 V.

• 8.2. Установите с помощью механического корректора указатель прибора на нулевую отметку шкалы при закороченных клеммах ВЫХОД СЮМЕТРИЧНЫЙ НА САМОПИСЕЦ на задней панели прибора.

• 8.3. Включите шнур питания в сеть 50 Гц, 220 В, переведите выключатель питания в положение СЕТЬ ВЕЛ. При этом должна светиться индикаторная лампочка. Указатель прибора должен установиться на нулевую отметку шкалы в течение I мин.

• 8.4. Рыдержите прибор под номинальным напряжением в течение 30 мин.

• 9.1. Подготовка к проведению измерений.

  • 9.1.1. При проведении измерений используйте провода и зажимы из комплекта принадлежностей к прибору, приведенного в приложении 5.

Установите ручками УСТ.О ГРУБО я УСТ.О ТОЧНО указатель прибора на нулевую отметку шкалы, а переключатель поддиапазонов переведите в положение, соответствующее измеряемому сопротивлению.

На поддиапазонах от до 10^ Ом, обозначенных на передаей панели ЛИНЕЙНЫЕ, отсчет производите по линейным шкалам, а на поддиапазонах от 10® до 10^^ Ом - по обратно пропорциональным шкалам.

При проведении измерений по обратно пропорциональным шкалам измерительное напряжение на входных гнездах может быть выбрано равным 100 или 10 В с помощью переключателя, расположенного на задней панели прибора.

При включении измерительного напряжения 10 В на передней панели прибора светится индикаторная лампочка х 0,1 [10 V J , Это означает, что полученный по прибору результат измерения следует умножить на 0,1.

Например, при положении пероключателя поддиапазонов 10^® Ом, переключателя измерительного напряжения 10  , указателя прибора

аа отметке 2 результат измерения равен 2х10^®х0,1=2»10^ Ом

ВНИМАНИЕ!

МНОЖИТЕЛЬ х0,1 ДЕЙСТЬИТЕЛЕН ТОЛЫО ДЛЯ ПОДДИАПАЗОНОВ ОТ 10® ДО Ом.

• 13. ПРАВт XPAHHfllfl

Прибор в течение гарантийного срока хранения должен храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от I до 40 °C и относительной влажности до 80 %.

Хранение прибора без упаковки следует производить при температуре окружающего воздуха от 10 до 35 ^С и относительной влажности до 80 % при температуре 25 °C.

В помещениях для хранения не должно быть пыли, паров **40лот И'щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

• 14.1. Упаковка пркбора.

Упаковка тфибора лроивводйтся в нориальвых условиях.

Прибор укладывают в полиэтиленовый мешок и помещают в укладочный ящик. Запасные части и принадлежности укладываются в пластикатовый конверт, который сваривается термическим способом и укладывается в ящик.

Эксплуатационная документация упаковывается в бумажный конверт и укладывается на прибор.

Ящик закрывается и верхний шов заклеивается этикеткой.

Измерительная камера помещается в укладочный ящик, который закрывается, и верхний шов заклеивается этикеткой.

Дил транспортирования укладочные ящики с прибором и измерительной камерой помещаются в транспортный а лк, свободное пространство между ними заполняется древесной стружкой. Транспортный ящик закрывается крышкой, скрепляется стальной лентой или проволокой и пломбируется.

Маркировка транспортной тары производится по ГОСТ 14192-77,

• 14.2. Условил транспортирования.

Прибор в упаковке должен транспортироваться в закрытом транспорте любого вида.

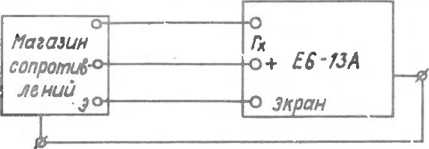

• 9.1.2. При необходимости эаэвидения измеряемого объекта сое~ лишсге его с каешой , пас положенной на задней панели приборе.

  явтра ГГ             -s^ii
  j              0 ♦	■О Е6-15Л
  1 uStaan" 1 -	•Q Зкран

  f




• 9.1.3. Яри измерениях на поддиапазонах ваше 10^ Ом поместите измеряемый объект в измерительную камеру, соединив между собой клеммы камеры и прибора (рис.7).

9.2. Лроведение измерений по линейным шкалам.

• 9.2.1. Установите переключатель поддиапазонов в положение, соотьетствупцее измеряемсму соцротивлепию.

• 9.2.2. Иодключите измеряемый объект к гнездам Г^лрибора.

• 9.2.3. Установите ручкой УСТ.О ТОЧНО указатель прибора на нулевую отметку шкалы.

• 9.2.4. Переведите кнопку замыкателя входа в отжатое по..эхе-ние.

• 9.2.5. Произведите отсчет по линейной шкале, соответствующей установленному поддиапазону, после чего нажмите кнопку замыкателя входа. Отключите измеряемый объект.

• 9.3. Проведение измерений по обратно хфопорционадьннм шкалам.

• 9.3.1. Установите переключатель поддиапазонов в поиюжение, соответствующее измеряемому сопротивлению, предварительно включив требуемое измерительное напряжение переключателем ICOV> ХОУ

• 9.3.2. Подключите измеряемый объект к гнездам ^^^ора (при измерении на поддиапазонах свыше ХО^ Ом псместите измеряемый объект в измерительную камеру, подсоединив ее к прибору в соответствии с рис.7).

• 9.3.3. Установите ручкой УСТ.О ТОЧНО указатель прибора на отметку оо обратно пропорциональных шкал.

• 9.3.4. Переведите кнопку замыкателя входа в отжатое положение и произведите отсчет по шкале, соответствувдей установленному поддиапазону. При проведении измерений с измерительным напряжением 10 У руководствуйтесь П.9.Х.2.

• 9.3.5. Нажмите кнопку замыкателя входа и отключите измеряемый объект.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

  • 10.1. Перечень наиболее часто встречающихся или возможных неисправностей приведен в табл.З.

Таблица 3

Наименование неисправности, Бнешнзе проявление и дополнительные признаки

• 10.2. .Для обеспечения

  доступа внутрь прибора снимите нижний

и верхний кожухи. Этим открывается полный доступ ко всем .деталям.

• 10.3. В приложениях б и 7 приведены типовые режимы полупроводниковых, электровакуумного прибора; в приложении 8 - напряжения в контрольных точках, что облегчает отыскание неиспра,- остей в приборе,

• 10.4. После ремонта произведите поверку прибора в соответствии о разделом 12.

Вариация показаний определяется как разность показаний испытуемого прибора при одном и том же значении измеряемой величины при плавном подводе указателя к отметке "9” сначала со стороны начальной} а затем со стороны конечной отметок шкалы,

• 12.4.3.3. Произведите проверку выходного натяжения преобразователя на поддиалазонах 10^» 3-тО^, 3*10®, Ом по следующей методике.

Подключите к входным клеммам прибора магазин согфотивле-ний, а к клйлмам ВЫХОД 13ИММЕТРИЧНЫИ НА САМОПИСЕЦ подключите вольтметр В7-23. Произведите измерение и определите выходное напряжение преобразователя по показаниям вольтметра В7-23.

• 12.4.3.4. Произведите проверку напряжения на входных клеммах прибора на поддиапазонах 10®, 3 -I0® и 10^ Ом по следующей методике.

Шдключите к клеммам ЭКРАН и + прибора вольтметр В7-37 и приведите замыкатель входа в положение ИЗМЕР, Произведите измерение при двух положениях переключателя измерительного напряжения.

• 12.5. Оформление результатов поверки

  производится

• 12.5.1. При положительных результатах поверки клеймение прибора.

  поверки к при-ракае ус танов—-

• 12.5.2. фиборы с отрицательными результатами менению запрещаются и на них должно быть погашено

ленное клеймо. В формул?^ должна быть внесена соответствующая запись, при этом должно быть выдано извещете с указанием причин недопустимости тфнмененин прибора.

фи использовании линейной шкалы на поддиапазонах с верхними пределами 10^, З.ТО^, 10^, 3.10^, 10*^, 3-10^, 10®, 3.10®, 10^ Ом погрешность нормирована в процентах от конечного значения диапазона измерения и вычисляется по формуле:

т)а.е        приведенная погрешность,

Кп “ показание поверяемого прибора. Ом;

Д значение сопротивления меры, Ом;

- верхний предел измерения. Ом.

При использовании обратной шкалы на поддиапазонах с нижними пределами 10®, 3.10®, .10^. З.ю'^, 10^,"3.10®, 10^, 3.10^, 10^^^, 3’10^®,       З.I0^^•, Ю^'^, 10^® Ом погрепщость но1»гарована

в процентах от длины рабочей части шкалы и вычисляется по формуле:

погрешность должна быть не более:

+2,5  - на поддиапазонах от 10^ до 10® Ом;

+4,0  - на поддиапазонах от 3‘10® до Ом;

+6,0 % - на поддиапазонах от 3;10^-^’ до 10^-^ Ом;

”                                  ТЗ '

±10,0 % - на поддиапазонах Ом.

П^р имечание. При поверке прибора поддиапазонов от 10° до 10'' Ом необходимо использовать устройство соединительное (см.приложение 10), а. свыше З-Ю^Ом измеряшый объект, поместить в камеру измерительную.

• 12.4.3.2. Определите вариацию показаний одновременно о опре-делени<йй основной погрешности на поддиапазоне с верхним пределом 10® Ом.

• 10.5. Для настройки прибора необходима контрольно-измерительная анпаратура, перечисленная в табл.4.

  электрической схема прибора ыохно заме-спвЦ1^ика1щей. При замене некоторых эле-

Таблица 4

• 10.6. Все элементы нить в соответствии со ментов требуется дополнительная настройка прибора.

• 10.7. Настройка усилителя на плате Я887 требуется после замены электрометрической лампы ЭМ-6 и транзисторов V2 - V7 и yil.

• 10.7.1. После замены лампы ЭМ-б выполните следующие операции*

• - установите ручки УСТ.О ГРУБО и УСТ.0. ТОЧНО в среднее положение;

• - включите прибор;

• - подключите вольтметр В7-37 к контрольной точке Е4 и контакту 8 лампы 3M-G;

• - установите резистором К49 напряжегае 3,6 3 по показанию вольтметра В7-37;

• - установите резистором В34 указатель настраиваемого прибора на нулевую отметку;

• - проверьте напряжение на контактах 3 иди 9 лампы ЭМ-6 относительно контрольной точки Е4, которое должно быть от 4,5 до

• 5.5 В;

• - проверьте напряжение на контакте 2 лампы ЭМ-6 относительно контрольной точки Е4, которое должно быть от минус 2,5 до минус

• 3.5 В. В случае необходимости произведите настройку с помощью резистора К49;

• - подключите вольтметр В7-37 к гнезду ЭКРАН настраиваемого прибора и коллектору транзистора V6 и установите резистором В50 напряжение 4 В по показанию прибора В7-37;

• - установите указатель настраиваемого прибора на нулевую отметку резистором R34.

• 10.7.2. После замены транзисторов \/2 - V7 и У11 выполните следующие операции:

• - установите ручки УСТ.О ГРУБО и УСТ.О ТОЧНО в среднее положение;

• - включите прибор;

• - подключите вольтметр В7-37 к клемме ЭКРАН и коллектору транзистора VQ и установите резистором 1?50 напряжение 4 Б по показанию гфибора В7-37;

• - установите резистором П34 указатель настраиваемого тфибора на нулевую отметку,

• 10.8. После замены элементов источника питания проверьте напряжение в контрольных точках EI-E2 и Е2-ЕЗ, которые должны быть 20 +1 В и II5 +3 В соответственно. При необходимости произведите подстройку резисторами R56 и ^4.

• 10.9. После замены резисторов RJ-RJI произведите настройку прибора по основной погреиности регулировкой резисторов RI4-XI9 в соответствии с табл.5.

При настройке хфжббра выполните следующие операции: включите прибор;

le

• - возможность установки указателя прибора на нулевую отметку шкалы с помощью механического корректора при выключенном питании;

• - возможность установки указателя прибора на нулевую отметку шкалы с помощью ручки УСТ. О ТОЧНО при включенном питании;

• - отключение указателя на конечную отметку шкалы при подключении к гнездам прибора сопротивления, соответствующего установленному поддиапазону;

• - зажигание индикаторной лампочки 10,1[101/}при включении измерительного напряжения 10 У с помощью переключателя I0V , lOOV.

При обнаружении неисправностей прибор забракуйте я направьте в ремонт.

• 12.4.3. Определение метрологических параметров

• 12,4.3.1, Основную погрешность т^рношетра определите методом измерения поверяемым прибором сопротивления образцовой меры по схеме, приведенной на рис,9.

Определение основной погрешности на всех числовых отметках произведите на поддиапазонах с верхними хгределами 10'^, 3*10^ линейной шкалы и на поддиапазонах 3*10® и 10^ обратной шкалы. На остальных поддиапазонах погрешность определите только на конечных отметках шкалы, а также на тех отметках, где определены наибольшая положительная и наименьшая отрицательная погрешности.

На поддиапазонах свыше Ом основную погрешность опреде-^лите по среднему арифметическому трех измерений на поверяемой отметке икалы.

Pec. 9

• 12.3. Условия поверки и подготовка к ней

• 12.3.1. При проведении поверки должны соблюдаться следующие условия;

• - температура окружающего воздуха 20 ±5 ®С;

• - относительная влажность окружающего'воздуха 65 +15 атмосферное давление 100 Ht4 кПа (750 +30 мм рт.ст.);

• - напряжение сети питания 220 ±4^4 В;

• - частота сети питания 50 +0,5 Гц.

• 12.3.2. Перед проведением поверки долины быть выполнены следующие подготовительные работы:

• - проверьте наличие вставок плавких;

• - соедините клемму поверяемого прибора с шиной заземления;

• - проверьте механический нуль показывающего прибора и при необходимости установите его корректором, расположенным редней панели прибора.;

  на ле-

  сетЕ X свиде-

• - подключите вилку шнура питания в розетку питепощей выключателем СЕТЬ включите прибор. О включении прибора тельствует свечение индикаторной лампочки;

  • - выдержите прибор под номинальным напряжением в течение

  30 мин, а средства поверки - в течение времени, укэ-заняо|о в их

  4

эксплуатационной докумввтацви.

12.4. 1фоведение поверки

Поверка состоит из следующих операций;

~ внешний осмотр:

• - одробоваяие;

• - определение метрологичэских параметров.

I2.-4.I.. Внешний осмотр

Щ^и проведении внешнего осмотра установите;

» отсутствие механических повреждений или неисправностей ре<» гулировочных элементов и других дефектов, влияющих на нормальную работу прибора.

• - маркировка на приборВ должна соответствовать требованиям раздела 5 ГОСТ 22261-82.

При наличия дефектов проверяемый прибор забракуйте и направьте я ремонт.

12.4.2. Опробование,

Црц проведении опробования проверьте:

установите переключатель поддиапазонов в положение, соответ*» ствуюшее настраиваемсму поддиапазону;

подключите к гнездам соответствуюциЖ магазин сопротивлений;

установите ручкой УСТ. О ТОЧНО указатель прибора да нулевую отметку шкалы;

переведите кнопку замыкателя входа в отжатое положение; установите с помощью соответствующего резистора указатель прибора на конечную отметку шкалы;

нажмите кнопку замыкателя входа.

• 10,10. После окончания настройки необходимо произвести по» верку прибора в соответствии с разделом 12.

II. I. Тера(»Я1в'^ Е6«>13А является чувстактельным жзмержтель-ншг пркбором. Оператор нб долхев допускать эатрязненхя клк по*-вреждеикя хзоляторов гвезд^ фж эахрязненвн жзоляторов втодвых цепе* IZ необходжмо промыть спжртом.

II. 2. Коисьрвацкю прнбора проводят помецениек првббра в хо» робку G суяктелем - сялкхагелв!»

IT.3. дххтельвом здзавевкк прибор через каждые 12 освобождает от упаковки ж подключает х пжтаюмеЖ сетж для вого прогрева, что необходжмо для фориовхх злектржческжх саторов.

По окончанжж щюгрева необходжмо провержть состоянже геля ж, прж необходшостж," заменить схлжхагель»

Настоящий раздел составлен з соотьетствии с требованиями ГОСТ 8^042-83 и устанавливает методы и средства первичной и периодической поверок тераомметра Е6~13А с учетом требований ГОСТ 8.409-81.

Периодичность поверки в процессе эксплуатации и хранения.' устанавливается предприятием, использующим прибор, с учетом к условий и интенсивности его эксплуатации, но не реже одного раза в 6 месяцев.

• 12.1. Операции и средства поверки.

  • 12.1.1. При проведении поверки должны быть выполнены следующие операции и применены средства с характеристиками, указанными в табл.6.

Таблица 6

Примечания: I. При поверке допускается использование других средств измерений, ооеспечиваюпщх определение метрологических параметров поверяемого прибора с требующейся точностью

2, Все измерительные приборы, применяемые при поверке, должны быть поверены в соответствии с требованиями'ГОСТ 8.513-84.

• 12.2, Требования безопасности

• 12.2.1. Электрическая изоляция цепи питания прибора выдерживает в течение I мкя испытательное напряжение переменного тока частотой 50 Гц 1,5 кВ действующего значения. Сопротивление изоляций указанной цепи прибора относительно корпуса в нормальных условиях применения не менее 20 МОм,

Проверку электрической прочности и сопротивления изоляции проведите е помощью пробойной установки УПУ-Ю и мегаомметра MII02/I,

Испытательное напряжение прикладывается и сопротивление изоляции измеряется между клеммой прибора и накоротко замкнутыми между собой штырями вилки питания,при включенной кнопке СЕТЬ.

• 12.2.2. При проведении поверки должны быть с-'блюденн ющие требования безопасности:

• - перед включением прибора в сеть необходимо заземлить защитного заземления, обозначенный символом ;

• - подключение измеряемого объекта к клеьмам т» ^.прибора

  следу-

  захим

  ДОЛК'-

но осуществляться только при полскении замыкателя входа УСТ. О (кнопка нажата).

21
