Датчики температуры цифровые тТР Методика поверки

МП2411 -0125 -2015

4 р > G&QeLOr Ш

Руководитель отдела Государственных эталонов и научных исследований в области теплофизических и температурных измерений ФГУП «ВНИИМ им. Д. И. Менделеева»

.И. Походун

Санкт-Петербург

2015 ’

Настоящая методика предназначена для проведения первичной и периодической поверки датчиков температуры цифровых тТР, выпускаемых ООО «СПбЭК- Майнинг», г. Санкт-Петербург.

Методика устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик датчиков температуры цифровых тТР и порядок оформления результатов поверки.

Интервал между поверками - 4 года.

1 .ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице.

Наименование операции

№ пункта методики

Наименование образцового средства измерений или вспомогательного средства поверки, их характеристики

Обязательность проведения при поверке

первичной

периодической

Внешний осмотр

4.1

Да

Да

Подтверждение соответствия программного обеспечения

4.2

Да

да

Опробование

4.3

Да

Да

Определение абсолютной погрешности в рабочем диапазоне

4.4

  • - Эталонный платиновый термометр сопротивления ПТСВ-бКм-3,3-го разряда, погрешность ± 0,03 °C;

Преобразовтель сигналов ТС и ТП «Теркон», ±[0,0002 + 1x10‘5xRroMep] Ом;      ±[0,0005 +

5 хЮ’5 хиизмер] мВ;

  • - Водяной термостат, диапазон от минус 10 до 110 °C, изменение температуры в объеме не более ±0,2 °C; нестабильность температуры ±0,08 °C

  • - Криостат, диапазон температуры от минус 80 до 0 °C, нестабильность поддержания температуры ± 0,2 °C, перепад температуры по вертикали не более 0,2 °C.

Да

Да

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице.

  • 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

  • 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

  • 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 2.1. При поверке датчиков температуры цифровых тТР соблюдать действующие правила эксплуатации электроустановок.

    • 2.2. К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на датчики температуры цифровые тТР, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

  • 3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C       20 ± 5

  • - относительная влажность, %                 65 ± 15

  • - атмосферное давление, кПа                   101,3 ± 4,0

  • - напряжение питания, В                     230 ± 23

  • - частота питания переменного тока, Гц         50 ± 0,5

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу прибора.

  • 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверка наличия паспортов, свидетельств поверки метрологическими органами всех средств поверки.

  • 3.2.2 Под готовка средств поверки к работе по соответствующим инструкциям по эксплуатации.

3.2.3. Подготовка к работе поверяемого прибора в соответствии с эксплуатационной документацией.

  • 4. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

  • - целостности прибора (отсутствие трещин или вмятин на корпусе);

  • - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

  • 4.2 Подтверждение соответствия программного обеспечения

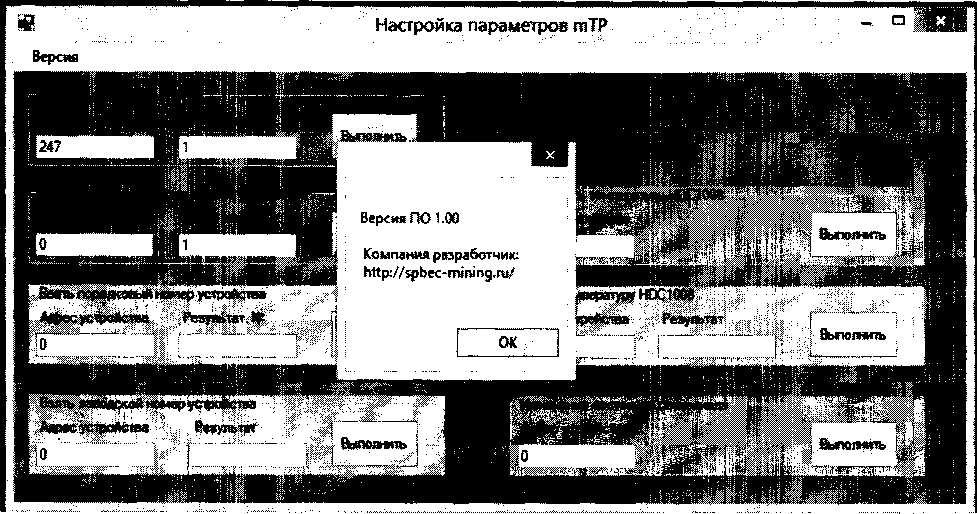

  • 4.2.1 Определение номера версии автономного ПО «Set mTP User» нужно воспользоваться вкладкой «Версия». Появится новая форма с номером версии ПО. (Приложение 2)

  • 4.2.2 Определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения «Set_mTP_User.exe» производят с помощью программы «Total Commander» по алгоритму md5.

Результат проверки считается положительным, если на мониторе компьютера цифры и символы соответствуют указанным в описании типа.

  • 4.3 Опробование.

Подключить датчик (цепь датчиков) к компьютеру по интерфейсу связи RS485, подать напряжение питания постоянным током менее 3,6 В (в цепи датчики соединены последовательно) и проверить серийный номер подключенного датчика и отображение значения комнатной температуры в ячейке «Результат» текстового поля после запуска программы Set_mTP_User.exe (для каждого датчика цепи согласно внутреннему протоколу).

При не корректном функционировании датчик(и) считается не прошедшим поверку.

  • 4.4 Определенйе абсолютной погрешности.

Определение абсолютной погрешности измерений проводят в контрольных точках, лежащих в пределах 0-10 %, 20 - 30 %, 40 - 50 %, 90-100 % рабочего диапазона измерений, а также в точках минус 3; 0; 3 °C. Эталонный термометр и датчик, герметично защищенный термоусаживаемой трубкой от попадания жидкости, помещают в термостат, фиксируют значения после установки показаний.

При периодической поверке (нижняя контрольная точка минус 30 °C) цепь с датчиками в защитной оболочке при возможности скручивания в бухту диаметром не более 50 см погружают в термостат целиком, в противном случае фрагмент кабеля с датчиком погружают в термостат на глубину 300 мм, размещая рядом контрольный термометр. Считывают показания эталонного термометра с преобразователя «Теркон» и каждого датчика в ячейке «Результат» текстового поля после запуска программы Set_mTP_User.exe последовательно, после установки показаний во всех контрольных точках температуры, переключением термостата в соответствующий режим. Измерения повторяют не менее 3-х раз. Значение погрешности определяют как разность между средними значениями температуры датчика и эталонного СИ в каждой контрольной точке температуры.

Результат поверки считается положительным, если значения погрешности находятся в пределах, указанных в описании типа.

  • 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении). При положительных результатах поверки выдается свидетельство о поверке установленного образца. Допускается оформление одного свидетельства на смонтированный комплект датчиков тТР. При отрицательных результатах поверки выдается извещение о непригодности.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Дата___________________

ПРОТОКОЛ

Прибор(ы)__________________№_______________, (№_______________,№_______________),

представленный(ные)______________________________________________________.

Диапазон измерений:___________________________

Место проведения поверки______________________________________________

Метод поверки: МП 2411-0125 -2015 «Датчики температуры цифровые тТР. Методика поверки»

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность__%

Атмосферное давление__кПа

Поверка проведена с применением эталонных (образцовых) СИ:

Результаты внешнего осмотра:_________________________________________

Идентификационные данные программного обеспечения: версия___________

Таблица результатов поверки:

Номер датчика (по порядку в термоко-се и заводской)

Значение температуры, °C

Абсолютная погрешность, °C

Тэт СИ, °C

-30

-10

“3

0

"У .у

10

70

ДТ.,„

ДГ;

ДГв

дг.

Д7

АГЯ,

1/1

2/2

№ (В термокосе)

Выводы: Значения абсолютной погрешности находятся в пределах, заявленных в описании типа.

Должность, подпись, И. О. Фамилия лица, проводившего поверку________________________________________________

Дата проведения поверки «___»__________________201_ г.
