Методика поверки «ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ ЧЗ-34» (МП 2.721.032)

ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ 43-34

МЕТОДИКА ПОВЕРКИ

2.721.032

Поверка изделия проводится в соответствии с требованиями ГОСТ 8.329-78 «ЧАСТОТОМЕРЫ ЭЛЕКТРОННО-СЧЕТНЫЕ. Методы и средства поверки». Поверке подвергаются изделия, находящиеся в эксплуатации, на хранении и выпускаемые из ремонта.

• 12.1.1. При проведении поверки должны быть выполнены следующие операции:

внешний осмотр (п. 12.4.1);

опробование и самоконтроль (п. 12.4,2);

определение основной относительной погрешности измерения стоты (п. 12.4.3.1);

определение основной относительной погрешности измере-я периода при синусоидальном сигнале (п. 12.4.3.2).

• 12.2. Средства поверки

• 12.2.1. При проведении поверки должны быть применены средства поверки, указанные в табл. 4.

| 12.2.2.. Допускается применять другие средства 'поверки, прошедшие метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющие по точности требованиям ГОСТ 8.329-78.

Таблица 4

• 12.3.1. При поверке частотомера должны быть соблюдены едующие условия:

температура окружающего воздуха 293±5°К (20±5°С); относительная влажность воздуха 65± 15%;

атмосферное давление 100±4 кПа (750±30 мм рт. ст.); напряжение сети питания 220 ± 4,4В при частоте 504=0,5 Гц, и держания гармоник до 5%.

• 12.3.2. Перед началом поверки частотомер должен быть включен для самопрогрева на времц 2 часа.

• 12.3.3. Перед началом поверки средства поверки должны находиться в рабочем состоянии в соответствии с технической документацией на них.

• 12.3.4. При поверке' должны быть соблюдены все прави-при работе со средствами документации на эти уст-

  ла. техники безопасности на ЧЭС и псверки, изложенные в технической ройства.

  12.4. Проведение
  поверки

• 12.4.1. Внешний осмотр.

При внешнем осмотре частотомера должно быть установлено:

исправность всех органов управления;

отсутствие механических повреждений частотомера, препятствующих или затрудняющих работу.

Частотомеры, у которых выявлены дефекты, в поверку не допускают.

• 12.4.2. Опробование и самоконтроль.

• 12.4.2.1. Опробование частотомера допускается проводить через 5 мин. после его включения.

• 12.4.2.2. Опробование проводится при установке пере-

пглтт плглты               «ЧАСТОТА А, Б»

ключателя «РОД РАБОТЫ» в положение —--

КОНТРОЛЬ путем поочередного измерения частоты следования меток вре-ени 10 nS; 0,1; 1 и 10 p,S; 0,1 и 1 mS при времени измерения 10 mS; 0,1; 1 и 10S.

Результаты поверки считаются удовлетворительными, если показания прибора отличаются от измеряемой частоты не более, чем на ±1 ед. счета (единицу младшего разряда).

• 12.4.2.3. Установить переключатели «РОД РАБОТЫ» и

  <р4ЕТКИ ВРЕМЕНИ» в положения «НЕПРЕР. СЧЕТ А, Б» и

  5

  5819

  65

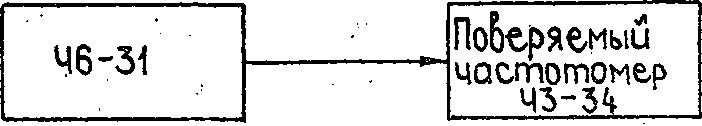

«1 соответственно. При этом на световом табло частотомера должны последовательно высвечиваться показания разрядов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 0 (проверяется младшая декада прямого счета). Устанавливая переключатель «МЕТКИ ВРЕМЕНИ» поочередно в положения «0,lmS», 10pS», «1ц5», «0,lpS»,. «10 nS» проверяют последовательность высвечивания предыдущих разрядов цифрового табло (проверяются остальные декады прямого счета). Для проверки декад обратного счета с синтезатора частот 46-31 подают последовательность частот 111. 222, 333, 444, 555, 666, 777, 888, 999 Гц при времени измерения 1 S согласно рис. 19.

Рис. 19. Проверка декад обратного счета.

Ёсли не высвечивается хотя бы одна цифра одного из разрядов или нарушается последовательность высвечивания, частотомер бракуют.

• 12.4.2.4. ЧЭС устанавливают в режиме измерений частоты. С генератора сигналов Г4-117 на вход «А» подают сигнал частотой 20 Гц и напряжением, равным минимальному входному напряжению ЧЭС при работе в режиме измерения частоты (60 мВ эфф.) согласно рис. 20. Значение частоты, измеренное ЧЭС, должно отличаться от установленного на генераторе не более чем на значение погрешности установки частоты ±.1 единица счета низшего разряда.

I                                                                                        W

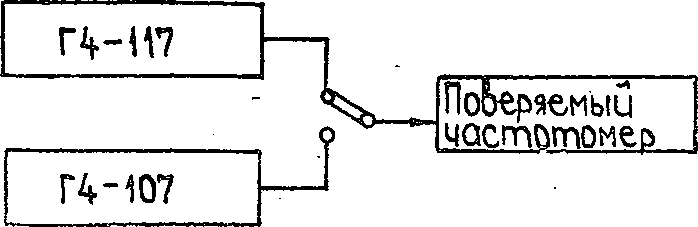

Рис. 20. Проверка минимального входного напряжения.

I Аналогичные измерения проводят на частотах 100 кГц, 20 МГц для входа «А» и на частотах 100 кГц, 20 МГц, и IzO МГц для входа «Б», при необходимости, заменяя генератор сигналов Г4-117 на Г4-107. Минимальное входное напряжение по входу «Б» находится в пределах-от 30 до 100 мВ эфф. Напряжение на входе ЧЭС контролируют вольтметром ВЗ-48 и B3-36.

• 12.4.2.5. ЧЭС устанавливают в режим измерения периода. Переключатель «МНОЖИТЕЛЬ ПЕРИОДА» устанавливают в положение «1». С генератора сигналов Г4-117 на вход «В» ЧЭС подают сигнал частотой 20 Гц и напряжением, равным минимальному входному напряжению ЧЭС при работе в режиме измерения периода (0,3 В эфф.) согласно рис. 20. Измеренные значения периода не должны отличаться от установленных на генераторе значений более чем на величину ДТ, определяемую по формуле:

ДТ= (3-10-³+|До|+|Дг|). -Твн+1/fs,          '

где Д_о — относительная погрешность по частоте кварцевого генератора ЧЭС в течение межповерочного интервала времени (1 года), равная ±2^10_6.

f₃ — частота заполнения;

Д_г — относительная погрешность установки периода Т_вн на генераторе сигналов, по абсолютной величине равной относительной погрешности установки частоты f_BH (Твн= -Д-) •

1вн

Аналогичные измерения проводят на частотах 1 кГц и 00 кГц. Напряжение на входе ЧЭС контролируется вольтмет

ром ВЗ-48 и B3-36.

• 12.4.2.6. ЧЭС, не удовлетворяющие требованиям п.п.12.4.2.1 -4-12.4.2.4, бракуют.

• 12.4.3. Определение метрологических параметров.

• 12.4.3.1. Определение основной относительной погрешности измерения частоты.

ЧЭС устанавливают в режиме измерения частоты. От синтезатора частоты 46-31, работающего, в режиме запуска внешней опорной частотой от стандарта частоты 41-50, через умножитель частоты 46-36 на ЧЭС подают частоту 100 МГц согласно рис. 21;

Проводят серию из десяти наблюдений и определяют для каждого наблюдения значения основной относительной погрешности измерений частоты по формуле.

где fi—значение частоты, полученное при её измерении ЧЭС;

5*                                                                       67

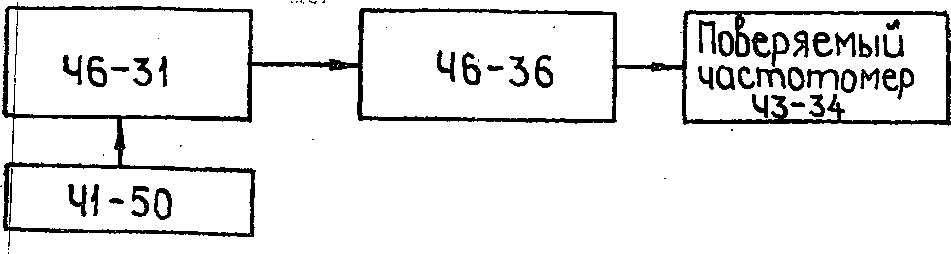

Рис. 21. Определение основной относительной погрешности измерения частоты.

^вн — значение частоты сигнала, установленное на умножи теле.

. Результаты 9-ти наблюдений не должны превышать относительной погрешности измерения частоты ЧЭС, определяемой как

Af

1вн

'де До — относительная погрешность по частоте кварцевого генератора ЧЭС в течение межповерочного интервала (1 года), равная ±2-10“⁶.

К—значение единицы последнего разряда.

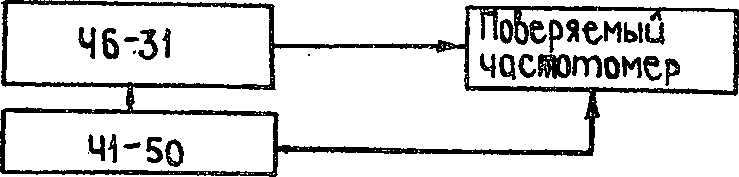

При определении основной относительной погрешности измерения частоты ЧЭС допускается определять основную относительную погрешнбсть по •частоте кварцевого генератора ЧЭС (Д_о) сравнением его сигнала с. сигналом образцовой меры при помощи компаратора частоты 47-12 согласно рис. 22.

Рис. 22. ’Определение основной относительной погрешности по частоте кварцевого генератора.

Рис. 23. Определение основной относительной погрешности измерения периода.

Проводят серию из десяти наблюдений и определяют для каждого наблюдения значения основной относительной погрешности измерений периода по формуле:

Т_Вн— -ё ₉

1вн

f_BH — значение частоты сигнала, установленное на синтезаторе.

Результаты 9-ти наблюдений не должны превышать относи-| тельной погрешности измерения периода, определяемой как

—=3-10-³4- —-—

Т               * ?з Т ’

1вн              ^{1 1}вв

где f3 — частота заполнения.

Аналогичные измерения проводят на частоте 100 кГц.

ЧЭС, у которых основная относительная погрешность измерения периода по результатам поверки превышает относительную допускаемую погрешность измерения периода, рассчитываемую по формуле

= 3- 10~³-|—т—1—, бракуют *ВН               13* *ВН

• 12.4.3.3. В случае необходимости допускается при поверке ЧЭС определять также и другие метрологические параметры, предусмотренные ГОСТ 22335-77. Значения этих параметров указывают на оборотной стороне свидетельства о поверке ЧЭС.

• 12.5.1. На ЧЭС, удовлетворяющие требованиям ГОСТ 8.329-78, выдают свидетельство установленной формы сроком на 1 год. На подстроечном элементе кварцевого генератора ЧЭС должно стоять поверительное клеймо.

• 12.5.2. Ведомственную поверку проводят по тем же правилам, что и государственную, однако в этом случае допускает-

  ся

межповерочный интервал менее 1 года.

Результаты ведомственной поверки ЧЭС допускается офор-

денной в органах государственной метрологической службы,

детельство о поверке аннулируют, клейма предыдущей по-вейки гасят и выдают справку о непригодности. При отрицательных результатах ведомственной поверки в формуляре ЧЭС делают запись, запрещающую выпуск в обращение или ■применение поверяемого ЧЭС.
