Методика поверки «Комплексы измерительные с видеофиксацией «КОРДОН-ТЕМП»» (МП ГДЯК 468784.025 )

УТВЕРЖДАЮ Первый заместитель Генерального директора -меститель по умной работе ИФТРИ»

А.Н. Щипунов

2

Методика поверки

ГДЯК 468784.025 МП

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

6. ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на комплексы измерительные с видеофиксацией "КОРДОН-ТЕМП" (далее - комплексы) и устанавливает объем и методы первичной и периодических поверок.

Интервал между поверками - 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице I.

• 1.2 Последовательность проведения операций должна соответствовать порядку, указанному в таблице I.

• 1.3 При поверке комплекса операции поверки должны быть выполнены со всеми фото-радарными блоками (далее - ФБ). входящими в состав комплекса.

Таблица 1

• 1.4 При стационарном расположении комплекса в труднодоступном месте допускается его периодическая поверка на месте эксплуатации (без демонтажа комплекса). Операции по н.п. 7.4 и 7.5 при этом не проводятся.

• 1.5 В случае получения отрицательных результатов по любому пункту таблицы I комплекс бракуется и направляется в ремонт.

2.1 При проведении поверки должны применяться средства поверки, указанные в таб лице 2.

Таблица 2

• 2.2 Применяемые при поверке средства измерений должны быть поверены.

• 2.3 Допускается применение других средств измерений, обеспечивающих проведение измерений с требуемой точностью.

• 2.4 При проведении поверки на месте эксплуатации комплекса используется имитатор скорости движения ИС-24Д, а в лабораторных условиях - ИС-24/3.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт в области радиотехнических измерений.

• 4.1 При проведении поверки комплекса следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на комплекс и руководствами по эксплуатации используемого при поверке оборудования.

• 5.1 Поверка производится при условиях:

• -  температура окружающего воздуха (20±5) °C,

• -  относительная влажность от 30 до 80 %,

• -  атмосферное давление от 84 до 106 кПа,

• 5.2 При периодической поверке комплекса на месте эксплуатации допускается работа на открытом воздухе при температуре от минус 10 до 40° С в отсутствие осадков.

• 5.3 Поверка производится аккредитованными организациями в установленном порядке.

• 5.4 При работе с имитаторами скорости движения ИС-24/3 и ИС-24Д селекция направления движения комплекса должна быть выключена - комплекс включается в режим «Тестирование».

• 6.1 Поверитель должен изучить инструкции по эксплуатации поверяемого прибора и используемых средств поверки.

• 6.3 Убедиться в наличии заземления блока питания.

• 6.2 Убедиться в правильности соединений блоков комплекса.

• 6.4 При поверке комплекса на месте эксплуатации необходимо установить имитатор скорости ИС-24Д на дорожном полотне в зоне контроля ФБ комплекса. Расстояние между ФБ комплекса и имитатором должно быть от 20 до 50 м. Антенну имитатора ориентировать на ФБ комплекса.

• 7.1 Внешний осмотр

Без подключения комплекса к источнику питания проверить:

• 7.1.1 Комплектность.

• 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

• 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

• 7.1.4 Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

• 7.2 Опробование

• 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации.

• 7.2.2 Подключить персональный компьютер (ноутбук) к комплексу через Ethernet канал связи.

• 7.2.3 Включить комплекс.

• 7.2.4 Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

• 7.2.5 Убедиться, что открывается программная страница для входа в веб-интерфейс.

• 7.2.6 На открывшейся странице ввести имя пользователя и пароль «tester»/ «test».

• 7.2.7 Убедиться в открытии главной страницы и нажать на ней клавишу «Об устройстве». На открывшейся странице убедиться в наличии названия комплекса, заводского номера, и контрольных сумм измерительного блока и интерфейса.

• 7.2.8 Сравнить выведенную контрольную сумму измерительного блока ПО с контрольной суммой, указанной в формуляре.

• 7.2.9 Вернуться на предыдущую страницу и нажать на клавишу «Поверка».

• 7.2.10 Убедиться, что раскрывается страница с текущими видеоизображением, датой и временем.

• 7.2.11 Результаты поверки считать положительными, если выполняются пп.7.2.5, 7.2.7, 7.2.10 и выведенная контрольная сумма совпадает с указанной в формуляре.

• 7.3 Определение диапазона и абсолютной погрешности измерений скорости движения ТС.

• 7.3.1 Установить комплекс перед имитатором скорости, включить режим имитации одиночной цели имитатора при дальности 50 м (при поверке комплекса на месте эксплуатации выполнить п. 6.4).

Включить питание комплекса и перевести его в режим «тестирование» путем набора имени и пароля «tester»/ «test».

• 7.3.2 Последовательно устанавливать значения имитируемой скорости из диапазона значений 2, 20, 70, 120, 150, 180 и 300 км/ч (при проверке комплекса на месте эксплуатации значение имитируемой скорости 2 км/ч допускается не устанавливать).

• 7.3.3 Провести измерения скорости комплексом, фиксируя для каждого значения из указанного диапазона погрешность скорости движения, вычисленную по формуле ДУ = У_изм -Удейств, где Уизм - измеренное комплексом значение скорости движения ТС, а У_действ - действительное значение скорости движения ТС заданное имитатором скорости.

• 7.3.4 Результаты поверки считать положительными, если для всех значений скорости, полученные значения абсолютной погрешности находятся в пределах ±2 км/ч.

• 7.4 Определение рабочей частоты излучения

• 7.4.1 Подключить частотомер к волноводному выходу контроля частоты имитатора скорости.

• 7.4.2 Установить комплекс перед имитатором скорости, направить антенну ФБ на безэховую камеру имитатора.

• 7.4.3 Включить комплекс в режим «Тестирование».

• 7.4.4 Измерить частоту излучения в соответствии с руководством по эксплуатации частотомера.

• 7.4.5 Результаты поверки считать положительными, если частота излучения ФБ находится в пределах (24,15 ± 0,10) ГГц.

• 7.5 Определение абсолютной погрешности синхронизации времени комплекса относительно шкалы UTC (SU) и абсолютной погрешности фиксации текущего времени

7.5.1.Погрешность синхронизации времени определяется путем измерения времени задержки фронта метки времени навигационного модуля комплекса относительно фронта метки времени модуля коррекции времени МКВ-02Ц.

• 7.5.2 Подключить цифровой выход 1PPS модуля МКВ-02Ц к входу первого канала двухканального осциллографа. Включить модуль и пронаблюдать фронт метки времени.

• 7.5.3 Подключить цифровой выход IPPS навигационного модуля ФБ испытуемого комплекса к входу второго канала осциллографа.

• 7.5.4 Измерить время задержки между импульсами в двух каналах осциллографа и занести в протокол значение допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC, численно равное измеренной задержке.

• 7.5.5 Абсолютная погрешность фиксации текущего времени определяется путем сравнения определяемого навигационным модулем комплекса времени с его номинальным значением.

• 7.5.6 В качестве номинального используется значение времени UTC модуля коррекции времени МКВ-02Ц или системное время компьютера, синхронизированное с NTP - сервером.

• 7.5.7  Подключить модуль МКВ-02Ц к входу персонального компьютера с предварительно установленным программным обеспечением. Включить модуль и добиться появления на экране значения UTC времени.

Для синхронизации компьютера с NTP - сервером достаточно любой пользовательской программы, например, About Nime (в свободном доступе).

Провести настройку на любой из NTP - серверов:

ntpl.vniiftri.ru;

ntp2.vniiftri.ru;

ntp3.vniiftri.ru;

ntp4.vniiftri.ru;

ntpl.niiftri.irkutsk.ru;

ntp2.niiftri.irkutsk.ru;

vniiftri.khv.ru;

vniiftri2.khv.ru.

Установить периодичность обращений на синхронизацию не более 1 мин.

• 7.5.8 Подключить комплекс к компьютеру через Ethernet-канал связи, включить комплекс, запустить веб-браузер и осуществить подключение по указанному в формуляре комплекса IP адресу.

• 7.5.9 В программной странице ввести имя пользователя и пароль «tester»/ «test».

• 7.5.10 Убедиться в открытии главной страницы и наличии на ней даты/времени.

• 7.5.11 Открыть два окна на экране монитора для одновременной индикации эталонного и измеренного времени, создать скриншот экрана.

• 7.5.12 Сравнить значение эталонного времени с определенным комплексом временем и определить их разность.

7.5.13. Результаты поверки считаются положительными, если погрешность синхронизации меток времени не превышает 5 мс, а погрешность фиксации времени комплексом не превышает 1 с.

• 7.6 Определение погрешности определения координат комплекса

• 7.6.1 Испытание проводится по методике ГОСТ Р 55534-2013 с применением имитатора спутниковых навигационных сигналов (схема Д1). Допускается определять погрешность путем сличения результатов измерений с 0-базой или данными эталонной навигационной аппаратуры.

• 7.6.2 Уровень имитируемых сигналов устанавливается минус 161 дБВт сигналов ГНСС ГЛОНАСС и минус 158,5 дБВт для сигналов ГНСС GPS (табл.Б1). Количество имитируемых спутников устанавливается равным 9. Допускается проводить испытание без технологического усилителя. Уровень спутниковых сигналов в этом случае устанавливается минус 141 и минус 138.5 дБВт для ГЛОНАСС/ GPS сигналов соответственно.

• 7.6.3 Включить питание комплекса и войти в режим «Тестирование». Дать комплексу прогреться не менее 20 минут и зафиксировать значения измеренной широты В и долготы L.

• 7.6.4 Вычислить составляющие погрешности определения местоположения комплекса в плане по широте и долготе соответственно:

АВ(м) =30.92» АВ(угл.с)

AL(m) =30.92» А Ь(угл.с)» cos В,

где АВ(угл.с) и А Цугл.с) - разности между измеренными и номинальными (по имитатору) угловыми координатами.

Вычислить погрешность определения местоположения П план- ⁼ ^( АВ²(м) + AL²(m))

• 7.6.5 Комплекс считается прошедшим испытание, если П _план не превышает 5 м.

• 7.7 Определение абсолютной погрешности измерения расстояния от ФБ до транспортного средства и угла между осью ФБ и направлением на транспортное средство.

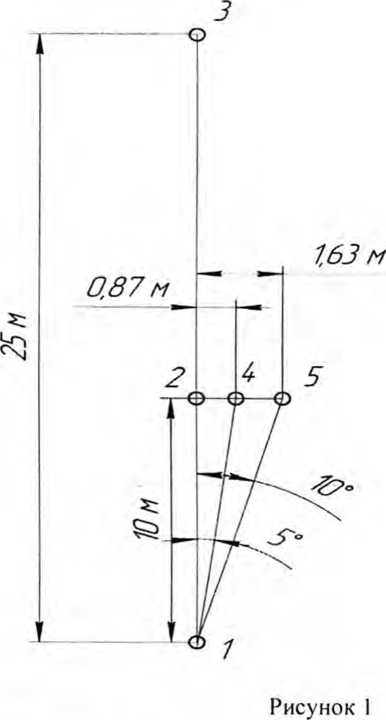

• 7.7.1 Поверку проводить на площадке размером не менее 30*20 м. На ней разместить пять точек №№ 1-5 согласно рисунку 1, используя рулетку.



Примечание - значения углов на рисунке 1 указаны для справки

• 7.7.2 ФБ установить на штативе в точке 1, чтобы апертура антенны ФБ совпадала по вертикали с точкой 1, включить его в режим тестирования и направить на точку 2 так, чтобы метка 2 оказалась на вертикальной оси изображения.

• 7.7.3 Имитатор скорости ИС-24Д установить на штативе в точке 2, направить его на антенну ФБ и включить. Установить имитируемую скорость 150 км/ч.

• 7.7.4 Зафиксировать не менее 10 значений измеренной дальности d_H3M.

• 7.7.5 Рассчитать значения абсолютной погрешности измерений дальности как Aj = d_llJM - d^H_CTB. Действительное значение дальности принимается равным d^_RcTB = (10 + х) м, где х = 0,20 м - электрическая длина внутреннего тракта имитатора ИС-24/Д.

• 7.7.6 Переместить имитатор скорости в точку 3. Выполнить пп.7.6.4 и 7.6.5 при

•J действ (25 + х) М.

• 7.7.7 Переместить имитатор скорости в точку 4.

• 7.7.8 Зафиксировать не менее 10 значений измеренного азимутального угла а_изм.

• 7.7.9 Рассчитать значения абсолютной погрешности измерений азимутального угла как Да = а_изм - адейств- Действительное значение угла принимается равным а_действ = 5°.

• 7.7.10 Переместить имитатор в точку 5.Выполнить пп. 7.6.8 и 7.6.9 при ад_ейсТв ⁼ 10°.

• 7.7.11 Результаты поверки считать положительными, если значение погрешности измерений дальности A_d находится в пределах ± I м, значение погрешности измерений азимутального угла Д_а находится в пределах ± 2°.

• 7.8 Определение относительной погрешности измерений скорости в зоне контроля.

• 7.8.1 Относительная погрешности измерений скорости движения ТС в зоне контроля между двумя ФБ рассчитывается по следующим исходным данным:

S3 - расстояние между ФБ. При первичной поверке S3 принимается равным минимально допустимому расстоянию между двумя ФБ (S3=200 м). При периодической поверке на месте установки S3 - принимается равным фактическому расстоянию.

AS3 - абсолютная погрешность измерений расстояния между ФБ (определяется средством измерений, с помощью которого определяется расстояние между ФБ). Для рекомендуемого измерительного средства AS3=0.01 + 0,005 • S3 м.

ASI=AS2 - значения абсолютных погрешностей измерений расстояния от ФБ до ТС, полученные по результатам выполнения п.п. 7.7. AS1=AS2 находятся в пределах ±1 м.

S1=S2= Юм- минимальное расстояние от ФБ до ближней границы зоны контроля.

Относительную погрешность измерений скорости в зоне контроля рассчитать по формуле:

8V₃k = 8S+ 8t

где 8S - относительная погрешность измерений расстояния, пройденного ТС в зоне контроля;

8t - относительная погрешность измерений интервала времени между фиксациями ТС двумя ФБ.

Относительную погрешность измерений расстояния, пройденного ТС в зоне контроля, рассчитать по формуле:

AS1+AS2 + AS3

о S —                   .

51 + 52 + 53

относительную погрешность измерений интервала времени между фиксациями ТС двумя ФБ рассчитать по формуле:

2-А7’-Итах ш =-----------.

53

где АТ - абсолютная погрешность синхронизации ФБ со шкалой времени UTC (SU). При периодической поверке на месте установки АТ принимается равной 5 мс.

Vmax = 83,33 м/с - максимальная скорость ТС фиксируемая комплексом.

• 7.8.2 Результаты поверки считать положительными, если значение относительной погрешности измерений скорости в зоне контроля 8V_3K находится в пределах ± 2 %.

8.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной ПР 50.2.006-94.

• 8.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с указанием причины непригодности.

Начальник Центра испытаний и поверки средств измерений ФГУГ1 «ВНИИФ I РИ»

10
