ГОСУДАРСТВЕННЫЙ К0МИ1Е1 CCi и no СТАНДАРТАМ

Л\ E T О Д И Ч E С К И Е УКАЗАМ И Я

Государственная система обеспечения единства измерений

ОБЪЕКТ-ЛШ КРОЛ1ЕТРЫ

ОЛЮ, ОМП

МЕТОДИКА ПОВЕРКИ

ЛЮ 253-87

Ленинград

10 9 0

РАЗРАБОТАНЫ трижды ордена Лемина Ленинградским оптико-механическим объединением имени В. И. Ленина.

ИСПОЛНИТЕЛИ: к. т. н. А. А. Кучин. Г. В. Крылова.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ

сектором законодательной метрологии НПО сВНИИМ им. Д. И. Менделеева*.

Начальник сектора Ведущий инженер Младший научный сотрудник

М. И. Селиванов

И. А. Езоеиноз

Л. Ю. Абрамова

УТВЕРЖДЕНЫ НПО еВНИПМ им. Д И Менделеева*

Настоящие методические указания распростоаняются на объект-мпкрометры, выпускаемые по ТУЗ-3.2038-87, и устанавливают методы их первичной и периодической поверки.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1. При проведении поверки должны быть выполнены операции и применены средства позерки, указанные а таблице.

    Наименование

    * операции

    5 -

    — Z X

    Средства поверки и их нормативно* технические характеристики

    Обязательность проведения операции

    о jC о

    ч

    — -1 с

    В —

    Внешний осмотр

    3.1

    Лепа 8х

    ГОСТ 25706—83;

    Да

    Да

    микроскоп отраженного света типа МЕТАМ Р-1 или проходящего света типа БПОЛ.АМ-С2, обеспе-

    чиааюший увеличение не .менее 400

Определение отклонения прямолинейности штриха

Определение отклонения длины шкалы от поминального значения

iiaименование операции

Средства гоа^-ркн и их нормативнотехнические характеристики

3.2

Компаратор типа ИЗА-2 или ИЗА-7 с дополнительными приспособлениями:   ми-

крообъектпв, обеспечивающий ссзместнос винтовым окулярным микрометром МОВ-1-161 увеличение системы не менее 400, предметный столик с препаратозоди-телем (см. приложение), обеспечивающим перемещение по осям X и У не менее 10 мм. Предел допускаемой погрешности компаратора должен быть ±0,5 мкм

По п. 3.2

Обязательность проведения операции

Да Нет

Да Да

i

I

-’lji u'i- : запил

on Zp.TdHII

-1 X

Д, у

~ □ Д

С;клггэл поверки и их иорматмзяо* т^хиическмс характеристики

ОбЯ ЗЗТСЛа-чость проведения операции

и

у

*х х “

_ X -J

-J _ X

S х и

Определение

3.4

По п. 3.2

в

Да

отклонения дли-

ни отдельных интервалов

мН'ЛЛЫ ОТ НО Mil-

•ильных зчаче-

НИЙ

Определение ширины штрп-

3.5

По п. 3.2

в

Нет

хоз

Определение

3.6

Автоколлиматор ти-

Да

Нет

отклонения от

па КЮ-673 с иеной

параллельности

деления 5'

позерхкости

Предел допуска-

шкалы и пло

смой погрешности

снести основа-

автоколлиматора

пня опрзэы

должен быть =Г

Примечание В — выборочный контроль. При выпуске из 1:ро.;заодсгза — выборочно I объект микрометр из 10.

  • 1.2. Допускается применять другие средства поверки, прошедшие .метрологическую аттестацию и удовлетворяющие по точности требованиям настоящих методических сказаний.

2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЛ

2 1. При проведении поверки должны быть соблюдены следующие условия: температура окружающей среды должна быть (25з±!0)’ С, относительная влажнеет:, воздуха— (45—80) *о. атмосферное давление—(84— —107)кЛ а.

  • 2.2. Перед пррведенчем поверки с поверхности оправы объект-микрометра необходимо удалить пыль чистой салфеткой, пыль с поверхности шкалы объект-микро-метра ОМО и покровного стекла объект-микромегра ОМП удалить кисточкой. Объект-микрометры должны быть протеэты мягкой салфеткой, смоченной в спирте ГОСТ 5962—67.

  • 2.3. Перед проведением поверки па стол компаратора установить предметный столик (см. приложение), на визуальный тубус микроскопа установить винтовой окулярный микрометр МОВ-1-16*. Установить предметный столик по ходу движения ’ стола компаратора; добиться совмещения штриха объект-мнкрометра и биштриха винтового окулярного микрометра MOB-1-I6*.

3. ПРОВЕДЕНИЕ ПОВЕРКИ 3.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие объект-микрометров следующим’ требованиям: комплектность должна соответствовать указанной в паспорте; на поверхностях оправы не должно быть подтеков краски, лака, вмятин и других дефектов; на поверхностях оправы не должно быть ззбоин, заусенцев и следов коррозии; на поверхностях оптических деталей не должно быть налетов; все надписи, деления и цифры должны быть четкими и тщательно заполненными краской; склейка шкалы объект-мпкромет-рл ОМП с покровным стеклом должна быть надежной и должна ооеспечпзагь неподвижность покровного с'ек.'з относительно оползи объект-микрометра.

  • 3.1.1. Качество поверхности шкалы объект-мнкромст-рт проверяют г.эосмотоом под микроскопом (типа МЕТАМ-PI или 5ИОЛАМ-С2).

Поверхность скалы объект-микрометра не д..л... да иметь царапин, г.ятен. выколок и других дефекгсз, пересекающих штрихи ь их рабочей зоне и соизмеримы:: с шириной штрихг.

3.2. Определение отклонения от прямолинейности штриха

.Отклонение от прямолинейности штриха определяют на компараторе ИЗА-2 или ИЗА-7 с дополнительными пгислособления:.!;!. выборочно, не менее, чем на трех штрихах в начете, середине и коние шкалы.

На предметный столик устанавливают объект-микрометр О.ЧО или О.ЧП. Микроскоп компаратора фокусируют на шкалу объект-микрометра. Штрихи шкал объект-микрометра должны быть прямолинейными. Видимый на глаз прогиб штрихов не допускается.

  • 3.3. Определение отклонения длины шкалы от номинального значения

Отклонение длины шкалы от номинального значения определяют на компараторе II3A-2 или ИЗА-7 с дополнительными приспособлениями.

Нз предметный столик устанавливают объект-микрометр ОМО или ОМП. Микроскоп компаратора фокусируют на шкалу объект-микрометра. Центр перекрестия винтового окулярного микрометра МОВ-1-16' совмещают с серединой крайнего левого штриха шкалы объект-микрометра и снимают отсчет по шкале компаратора. Перемешают стол компаратора до совмещения центра крайнего правого штриха шкалы объект-.микрометра с t-снтром перекрестия зянтосом ок.тлпнетд ■шкромегра .ЧОВ-1-1';1 и снимают згорей отсчет по шкале компаратора.

Дла та шкали должна бить (1.060—0.263) мм.

  • 3.4. Определение отклонения длины отдельных интервалов шкалы объект-микро.метра от номинальных значений

Отклонение длины отдельных интервалов шкалы обьект-микрометров обоих типов определяют на компараторе ИЗА-2 или ИЗА-7 с дополнительными приспособлениями по п. 3.3, выборочно, в начале, середине а конце шкалы.

Длина одного деления интервала длиной 10 .хжм должна быть (0.010^0 001) мм. длина 10 делений интер-далд длиной 10 м;;м должна быть (0,100 —0.002) мм.

  • 3.5. Определение ширины штрихов

Определение ширины штрихов производят на компараторе ИЗА-2 или ИЗА-7 с дополнительными приспособлениями выборочно, но не меиее, чем на трех штрихах в начале, середине и конце шкалы.

Микроскоп компаратора фокусируют на штрихи обьект-микрометра. Совмещают центр перекрестия винтового окулярного микрометра MOB-1-I61 с краем выбранного штриха и снимают отсчет по шкалам винтового окулярного микрометра МОВ-1-16х. Вращая барабанчик винтового окулярного микрометра МОВ-1-164 з ту же сторону, перемешают центр перекрестия до совмещения со вторым краем штриха и снимают второй отсчет по шкалам винтового окулярного микрометра У.ОВ-1-16х. Вычисляют разность отсчетов и деляг ее на увеличение объектива с дополнительной линзой (25s). Измерение каждого штриха производят не менее трех раз. 31 ширину штриха принимают среднее арифметическое значение результатов измерения.

Ширина штриха должна быть (О.0015±0.0й1) мм

  • 3.6. Определение отклонения от параллельности поверхности шкалы и плоскости основания оправы

Отклонение от параллельное i:i скалы а пл.ц“-».л;тн основания оправы проверяют на азтоколлим а.пре К Ю 673.

Качанием столика автоколлиматора КЮ 673 совмещают автоколлиматюниое изображение от поверхности столика с центром перекрестия окуляра. Помещаю* из столик автоколлиматора объект-микрометр ОМО или ОМП и определяют по шкале окуляра отклонение ззто-коллимационного изображения (и делениях шкалы), полученного от поверхности шкалы объект-микроме*ра. от пулевого значения. Умножаю; значение отклонения с делеш.г.х на цену деления—5'.

Допуск параллельности поверхности шкалы и плоскости основания оправы 10'.

4 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 4.1. На объект-микро.мегры, признанные годными при проверке органами государстзеннсй метрологической службы, выдают свидетельство установленной формы

  • 4.2. Результаты ведомственной поверки заносят в документ, форма которого согласована с органами .метрологической службы.

  • 4.3. При отрицательных результатах поверки объект микрометры к применению не допускают. На них выдают извещение о непригодности.

  • 4.4. Положительные результаты г.зверка оформляю; в порядке, установленном ведомственной метрологической службой.

Приложение

Спразсчное

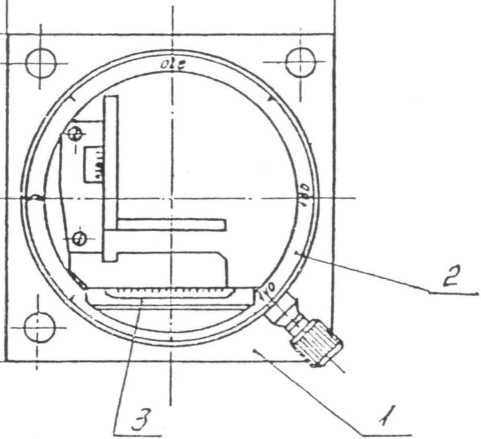

Предметный столик

1 — пластина; 2 — столик; 3 — препаратсводитель
