Методика поверки «Аудиоанализаторы модульные M9260A» (651-18-007 МП)

УТВЕРЖДАЮ

Первый заместитель генерального

директора-заместитель по научной работе ФГУ

А.Н. Щипунов 2018 г.

Инструкция

Аудиоанализаторы модульные М9260А

Методика поверки

651-18-007 МП р.п. Менделеево, 2018 г.

• 1.1 Настоящая методика распространяется на аудиоанализаторы модульные М9260А (далее - модули), изготавливаемые «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

• 1.3 Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполнять операции, представленные в таблице 1. Таблица 1

Продолжение таблицы 1

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

• 3.2  Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

• 4.1 К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (квалифицированный в качестве поверителей).

• 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) прибора и средств поверки.

• 6.1 Поверку проводить в следующих условиях:

• - температура окружающего воздуха - от 15 до 25 °C;

• - относительная влажность воздуха - от 45 до 80 %;

• - атмосферное давление - от 98 до 104 кПа.

При поверке должны соблюдаться указания, приведенные в РЭ модулей.

• 7.6.1 При подготовке к поверке выполнить следующие операции:

• - изучить ЭД на поверяемый модуль и используемые средства поверки;

• - проверить комплектность поверяемого модуля;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в ЭД).

• - время самопрогрева до начала измерений - не менее 30 минут.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить:

• - комплектность в соответствии с представленной технической документацией;

• - соответствие внешнего вида модуля его описанию в технической документации;

• - отсутствие на модуле разъемах механических повреждений, влияющих на работу модуля;

• - чёткость обозначений;

• - чистоту и исправность разъёмов;

• - наличие обозначения типа и номера модуля;

• - соответствие надписей и условных обозначений на модуле его описанию в технической документации.

• 8.1.2 Результаты осмотра считать положительными, если выполняются требования п.3.1.1.

• 8.2 Опробование

  • 8.2.1 При опробовании подключить модуль к ПЭВМ, запустить программное обеспечение «Soft Front Panel». На экране ПЭВМ должно появиться меню управления модулем. В главном меню открыть окно самотестирования (Utilities > Self Test), затем выполнить самотестирование (Run Self Test).

  • 8.2.2 Результаты опробования считать положительными, если сообщения об ошибках отсутствуют, а самотестирование выполнено успешно.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение диапазона и относительной погрешности установки выходного напряжения постоянного тока

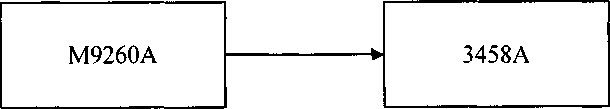

    • 8.3.1.1 Собрать схему в соответствии с рисунком 1.



      Риунок 1

• 8.3.1.2 На мультиметре установить:

• - режим измерения: «DC voltage»;

• - диапазон: 100 мВ.

• 8.3.1.3 На модуле установить:

• - сопротивление: 50 Ом;

• - сигнал: «DC»;

• - амплитуда: -10 В_ампл;

• - выход: «Pseudo differential».

• 8.3.1.4 После того, как показания мультиметра стабилизируются, считать их с мультиметра и рассчитать относительную погрешность по формуле (1):



  изм




  •100,

  (1)

Полученные значения зафиксировать в протоколе.

Повторить для всех остальных значений U_ycm модуля:

-3,16; -1,0; -0,316; -0,1; 0,1; 0,316; 1,0; 3,16; 10,0 В_амш1.

• 8.3.1.5 Повторить пп. 8.3.1.1-8.3.1.4 для канала 2.

• 8.3.1.6 Результаты поверки считать положительными, если значения относительной погрешности установки выходного напряжения не превышают ±1,0 %.

• 8.3.2 Определение относительной погрешности установки выходного напряжения переменного тока, неравномерности АЧХотносительно частоты 1кГц

  • 8.3.2.1 Собрать схему в соответствии с рисунком 1.

  • 8.3.2.2 На мультиметре установить:

• - режим измерения: «АС voltage»;

• - диапазон: 1 В.

• 8.3.2.3 На модуле установить:

• - сопротивление: 50 Ом;

• - сигнал:«Sine»;

• - амплитуда: 0,1 В_ампл;

• - выход: «Pseudo differential».

• - частота: 1 кГц;

• 8.3.2.4 Подать с модуля выходной сигнал с параметрами:

• - частота: 1000 Гц;

• - Оу_Ст. 0,1; 0,316; 1,0; 3,16; 10

Вампл*

После того, как показания мультиметра стабилизируются, считать их и рассчитать относительную погрешность по формуле (1).

• 8.3.2.5 Повторить измерения п. 8.3.2.4 с параметрами выходного сигнала:

- частота: 5, 20, 500,1250, 5000, 20000,40000, 58000, 75000, 79872 Гц;

■ Uy_cm. 0,1; 0,316; 1,0; 3,16; 10

Вампл*

• 8.3.2.6 Для полученных результатов измерений рассчитать неравномерность АЧХ для каналов по формуле (2):

F = 20lg(-^=-\                          I

\^иизм1кГц/

где Uu3_Mi_Kr_u - показания мультиметра на частоте 1 кГц.

• 8.3.2.7 Повторить пп. 8.3.2.1-8.3.2.6 для канала 2.

• 8.3.2.8 Результаты поверки считать положительными, если:

• - относительная погрешность установки выходного напряжения переменного тока частоте 1 кГц не превышает ±1,0 %;

• - в диапазоне частот от 5 Гц до 20 кГц неравномерность АЧХ не превышает ±0,0217 дБ (для выходного напряжения 0,1 В_ампл), ±0,008 дБ (для выходных напряжений 0,316; 1,0 и 3,16 В_ампл) и ±0,0087 дБ для выходного напряжения 10,0 В_ампл;

• - в диапазоне частот от 20 кГц до 80 кГц неравномерность АЧХ находится в пределах от -0,081 до 0,080 дБ <для выходных напряжений от 0,1 до 10,0 В_ампл).

• 8.3.3 Определение диапазона рабочих частот и относительной погрешности установки частоты

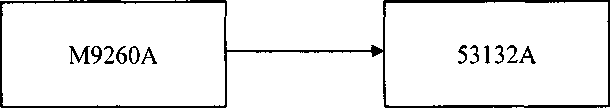

  • 8.3.3.1 Собрать схему в соответствии с рисунком 2.



Рисунок 2

• 8.3.3.2 На частотомере установить:

• - сопротивление: 1 МОм;

• - порог срабатывания: 50 %;

• - входная связь: «DC»;

• - фильтр низких частот: «Оп»;

• 8.3.3.3 На модуле установить:

• - выходное сопротивление: 50 Ом;

• - сигнал:«Sine»;

• - амплитуда: «1 V_p»;

• - выход: «Pseudo differential».

• 8.3.3.4  Показания частотомера зафиксировать в протоколе. Относительную погрешность установки частоты д/ рассчитывают по формуле (3):

₌ Азм-^ст. _{100(                                    (3)}

/уст

Повторить для остальных значений f_ycm' Ю, 20, 50, 100, 500, 100, 500, 10000, 50000, 79872 Гц.

• 8.3.3.5 Повторить пп. 8.3.3.1-8.3.3.4 для канала 2.

• 8.3.3.6  Результаты поверки считать положительными, если относительная погрешность установки частоты не выходит за пределы диапазона ±(0,0002 %+100 мкГц).

• 8.3.4 Определение уровня выходных перекрестных искажений

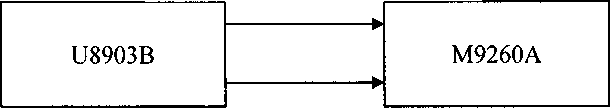

  • 8.3.4.1 Собрать схему в соответствии с рисунком 3.

М9260А

Рисунок 3

• 8.3.4.2 На аудианализаторе установить:

• - тип соединения: «Unbalance»;

• - сопротивление: 100 кОм;

• - измерительная функция: «Х-talk»;

• - входная связь: DC;

• - объем выборки: 131072;

• - полоса пропускания: 96 кГц.

• 8.3.4.3 На модуле установить:

• - сопротивление: 50 Ом;

• - сигнал:«Sine»;

• - амплитуда: 0,316 В_амШ1 (канал 1)/0 В_амПл (канал 2); (для измерения перекрестных искажений с канала 1 на канал 2 установить 0 В_амплна канале 1; 0,316 В_амш)для канала 2);

• - выход: «Pseudo differential».

Включить оба канала модуля. Измерить перекрестные искажения с помощью аудиоанализатора при значениях частоты f_ycm'. Ю, 100, 1000, 20000, 79872 Гц и при значениях напряжения 0,316; 1,0; 3,16; 10 В_ампл.

• 8.3.4.4 Повторить операции согласно пп. 8.3.4.1-8.3.4.3 для измерения уровня перекрестных искажений с канала 2 на канал 1.

• 8.3.4.5 Результаты поверки считать положительными, если полученный уровень выходных перекрестных искажений не превышает минус 90 дБ.

• 8.3.5 Определение уровня нелинейных искажений и шума

  • 8.3.5.1 Собрать схему в соответствии с рисунком 3.

  • 8.3.5.2 Установить на аудиоанализаторе:

• - фильтр пропускания низких частот: «20 кГц»;

• - фильтр пропускания высоких Частот: «20 Гц»;

• - функция 1: «АС voltage»;

• - функция 2: «Frequency»;

• - функция 3: «THD ratio»;

• - функция 4: «THD+N ratio»;

• - объем выборки: 131072;

• - тип соединения: «Unbalance»;

• - сопротивление: 100 кОм;

• - входная связь: DC;

• - полоса пропускания: 90 кГц.

• 8.3.5.3 Установить на модуле:

• - сопротивление: 50 Ом;

• - сигнал: «Dual Sine»;

• - амплитуда: «0,316 В»;

• - выход: «Pseudo differential».

• 8.3.5.4 Включить оба канала модуля. Измерить уровень нелинейных искажений и шума 0,316; 1,0; 3,16; 10В_ампл.

• 8.3.5.5 Повторить пп. 8.3.5.1-8.3.5.4 для канала 2.

• 8.3.5.6 Результаты поверки считать положительными, если:

• - уровень нелинейных искажений на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц не превышает минус 106 дБ;

• - уровень нелинейных искажений и шума на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц не превышает минус 95 дБ для выходного напряжения 0,316 В_амПл и не превышает минус 103 дБ для выходных напряжений 1,0; 3,16 и 10,0 ВамПл-

S. 3.6 Определение уровня интермодуляционных искажений

• 8.3.6.1 Собрать схему в соответствии с рисунком 3.

• 8.3.6.2 Установить на аудиоанализаторе:

• - фильтр пропускания низких частот: «20 кГц»;

• - фильтр пропускания высоких частот: «20 Гц»;

• - функция 1: «АС voltage»;

• - функция 2: «Frequency»;

• - функция 3: « SMPTE IMD»;

• - функция 4: «None»;

• - объем выборки: 131072;

• - тип соединения: «Unbalance»;

• - сопротивление: 100 кОм;

• - входная связь: DC;

• - полоса пропускания: 90 кГц.

• 8.3.6.3 Установить на модуле:

• - сопротивление: 50 Ом;

• - сигнал: «Sine»;

• - амплитуда: «1 В_аМпл»;

• - выход: «Pseudo differential»;

• - частота 1: 60 Гц;

• - частота 2: 7000 Гц.

• 8.3.6.4 Включить оба канала модуля. Измерить уровень интермодуляционных искажений для значений выходного напряжения, отношений напряжения и частоты 1, указанных в таблице 3.

Таблица 3

• 8.3.6.5 Повторить пп. 8.3.6.1-8.3.6.4 для канала 2.

• 8.3.6.6   Результаты поверки считать положительными, если уровень интермодуляционных искажений в диапазоне частот до 20 кГц не превышает минус 90 дБ.

8.3.7 Определение искажений разностной частоты

• 8.3.7.1 Собрать схему в соответствии с рисунком 3.

• 8.3.7.2 Установить на аудиоанализаторе:

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких Частот: «None»;

• - функция 1: «АС voltage»;

• - функция 2: «Frequency»;

• - функция 3: « DFD268 2nd»;

• - функция 4: « DFD268 3nd»;

-объем выборки: 131072;

• - тип соединения: «Unbalance»;

• - сопротивление: 100 кОм;

• - входная связь: DC;

• - полоса пропускания: 90 кГц.

• 8.3.7.3 Установить на модуле:

• - сопротивление: 50 Ом;

• - сигнал: «Dual Sine»;

• - амплитуда: «1 В_ампл»;

• - выход: «Pseudo differential»;

• - частота 1: 3110 Гц;

• - частота 2: 3190 Гц;

• - отношение напряжений: 100.

• - частота 2: 7000 Гц.

• 8.3.7.4 Включить оба канала модуля. Измерить уровень искажений разностной частоты для значений выходного напряжения, отношений напряжения и значений частоты 1 и частоты 2, указанных в таблице 4.

Таблица 4

• 8.3.7.5 Повторить пп. 8.3.7.1-8.3.7.4 для канала 2..

• 8.3.7.6 Результаты поверки считать положительными, если уровень искажений разностной частоты не превышает минус 98 дБ.

• 8.3.8 Определение диапазона и относительной погрешности измерений входного напряжения постоянного тока

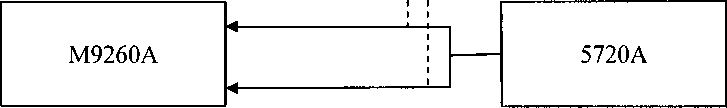

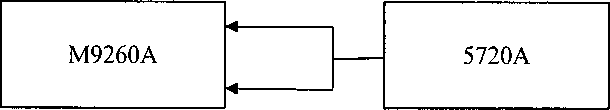

• 8.3.8.1 Собрать схему в соответствии с рисунком 4.

Канал 1

Канал 2

Рисунок 4

• 8.3.8.2 Установить на калибраторе:

• - частота: 0 Гц;

• - выходное напряжение: 0,316 В;

• - выход: DC voltage.

• 8.3.8.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 65536;

• - частота дискретизации: 192 кГц;

• - функция 1: «DC»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None».

• 8.3.8.4 Установить флажок на «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.8.5 Последовательно устанавливать на выходе калибратора напряжение U_ycm: 0,316; 0,2; - 0,316; -0,2; 1,0; 0,5; -0,5; -1,0; 3,16; 2,4; -3,16; 10,0; 9,6; -9,6; -10,0; 31,6; 30,0; -30,0; -31,6; 46,0; 40,0; -40,0; -46,0.

Считать показания с модуля и рассчитать относительную погрешность по формуле (1). Полученные значения зафиксировать в протоколе.

Повторить для всех остальных значений U_ycm.

• 8.3.8.6 Повторить измерение относительной погрешности измерений входного напряжения постоянного тока на канале 2.

• 8.3.8.7  Результаты поверки считать положительными, если относительная погрешность установки входного напряжения постоянного тока не превышает ±1,0 %.

• 8.3.9 Определение относительной погрешности измерений входного напряжения переменного тока и неравномерности АЧХотносительно частоты 1кГц

• 8.3.9.1 Собрать схему в соответствии с рисунком 4.

• 8.3.9.2 Установить на калибраторе:

• - частота: 10 Гц;

• - выходное напряжение: 0,141421 В;

• - выход: AC voltage.

• 8.3.9.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 65536;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС»;

• - функция 2: «Frequency»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None».

• 8.3.9.4 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.9.5 Подать с калибратора выходной сигнал с параметрами:

• - частота: 1000 Гц;

• - U_ycm: 0,141421,0,70710678, 1,69705627, 6,7882251,21,2132034, 32,5269119 В_скз.

После того, как показания модуля стабилизируются, считать их и рассчитать относительную погрешность по формуле (1).

• 8.3.9.6 Повторить измерения с параметрами выходного сигнала калибратора:

• - частота: 10, 20, 500, 1250, 5000,10000, 20000, 40000, 60000, 80000, 88000 Гц;

• - СКЗ: 0,141421, 0,70710678, 1,69705627, 6,7882251, 21,2132034, 32,5269119 В_скз.

Считать показания модуля и для полученных результатов измерений рассчитать неравномерность АЧХ по формуле (2), где и_шм1_Кг_ц - показания модуля на частоте 1 кГц.

Полученные значения зафиксировать в протоколе.

• 8.3.9.7 Повторить операции пп. 8.3.9.1- 8.3.9.6 для канала 2.

• 8.3.9.8 Результаты поверки считать положительными, если:

• - относительная погрешность установки входного напряжения переменного тока не превышает ±0,58 %;

• - в диапазоне частот от 10 Гц до 20 кГц неравномерность АЧХ относительно 1 кГц не превышает ±0,011 дБ для входного напряжения 0,316 В_амПл; ±0,008 дБ для входных напряжений 1,0; 3,16 и 10,0 В_амПлИ находится в пределах от минус 0,070 до плюс 0,069 дБ для входных напряжений 31,6 и 46 B_aMra];

• - неравномерность АЧХ относительно 1 кГц в диапазоне частот от 20 Гц до 88 кГц находится в пределах от минус 0,081 до плюс 0,080 для входных напряжений 0,316; 1; 3,16 и 10 В_ампл; в пределах от минус 0,46 до плюс 0,44 для входных напряжений 31,6 и 46 В_амПл.

• 8.3.10 Определение КОСС

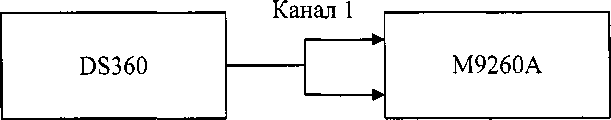

• 8.3.10.1 Собрать схему в соответствии с рисунком 5.

---------------------J-

t I

Канал 1

Канал 2

Рисунок 5

• 8.3.10.2 Установить на калибраторе:

• - частота: 50 Гц;

• - выходное напряжение: 1 В;

• - выход: AC voltage.

• 8.3.10.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 1 В;

• - связь: DC;

• - объем выборки: 131072;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС (dBV)»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None»;

• - тип графика: «FFT magnitude»;

• - левый предел по оси X: 10 Гц;

• - правый предел по оси X: 100 Гц;

• - верхний предел по оси Y: 0 дбВ;

• - нижний предел по оси Y: -180 дбВ.

• 8.3.10.4 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

Установить значение по оси X для правого предела в 10 раз превышающее установленную частоту на калибраторе, для левого - в 10 раз меньше установленной частоты (так, для частоты калибратора 50 Гц установить в графе «Left» 5 Гц, в графе «Right» 500 Гц).

• 8.3.10.5 Нажать «Attach marker to trace Channel 1», а затем «Marker to peak» для перемещения маркера к частоте калибратора. Измерить амплитудное значение сигнала Ua^n [дБВ]. КОСС для канала 1 определить, умножив U_aMn на минус 1.

• 8.3.10.6 Нажать «Attach marker to trace Channel 2», а затем «Marker to peak» для перемещения маркера к частоте калибратора. Измерить амплитудное значение сигнала Уолт [дБВ]. КОСС для канала 2 определить, умножив U_aMn на минус 1.

• 8.3.10.7  Повторить измерения согласно пп. 8.3.10.1-8.3.10.6 для входных напряжений 0,316; 1,0; 3,16; 10,0; 31,6; 46,0 В_ампл на частотах 50, 60, 1000, 10000 и 20000 Гц.

• 8.3.10.8 Результаты поверки считать положительными, если КОСС более 70 дБ.

• 8.3.11 Определение входных перекрестных искажений

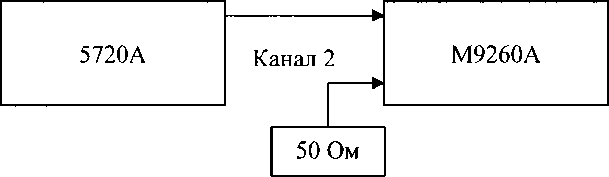

• 8.3.11.1 Собрать схему в соответствии с рисунком 6.

Канал 1

Рисунок 6

• 8.3.11.2 Установить на калибраторе:

• - частота: 10 Гц;

• - выходное напряжение: 0,223445743 В;

• - выход: AC voltage.

• 8.3.11.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 262144;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС (dBV)»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None»;

• - тип графика: «FFT magnitude»;

• - левый предел по оси X: 1 Гц;

• - правый предел по оси X: 100 Гц;

• - верхний предел по оси Y: 0 дбВ;

• - нижний предел по оси Y: -160 дбВ.

• 8.3.11.4 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.11.5 Нажать «Attach marker to trace Channel 1», а затем «Marker to peak» для перемещения маркера к пику канала 1. Убедиться, что местоположение маркера по оси X приблизительно соответствует частоте калибратора. Измерить амплитудное значение сигнала С^ДдБВ] путем определения местоположения маркера по оси Y.

• 8.3.11.6 Нажать «Attach marker to trace Channel 2», а затем «Marker to peak» для перемещения маркера к частоте калибратора. Убедиться, что местоположение маркера по оси X приблизительно соответствует частоте калибратора. Измерить амплитудное значение сигнала UoMn2 [дБВ] определения местоположения маркера по оси Y.

• 8.3.11.7 Рассчитать перекрестные искажения с канала 1 на канал 2 по формуле:

^talkl-2 ~ ^амп2 ^_ ^амп1                                 (4)

• 8.3.11.8 Для определения уровня перекрестных искажений с канала 2 на канал 1, нужно подключить нагрузку 50 Ом к каналу 1. Установить на калибраторе частоту 10 Гц, выходное напряжение 0,2234457 В_скз- Установить на модуле диапазон 0, 316 В_ампл.

• 8.3.11.9 Повторить действия в соответствии с пп. 8.3.11.5- 8.3.11.6. Рассчитать перекрестные искажения с канала 2 на канал 1 по формуле:

^talk2-l ~ ^амп1 ~ ^амп2                                 (5)

• 8.3.11.10 Повторить операции согласно пп. 8.3.11.1 - 8.3.11.9 для 0,223446; 0,707107; 2,234457; 7,071068; 22,34457; 32,52691 В_скз на частоте 10, 100,1000, 20000 Гц.

• 8.3.11.11 Результаты поверки считать положительными, если уровень входных перекрестных искажений в диапазоне частот до 20 кГц не превышают значений, указанных в таблице 5.

Таблица 5

8.3.12 Определение уровня нелинейных искажений и шума

• 8.3.12.1 Собрать схему в соответстви с рисунком 7.

Канал 1            Канал 1

Канал 2       Канал 2

Рисунок 7

• 8.3.12.2 На выходных каналах аудиоанализатора установить:

• - тип соединения: «Unbalance»;

• - сопротивление 50 Ом;

• - сигнал «Sine wave».

• 8.3.12.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 131072;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС»;

• - функция 2: «Frequency»;

• - функция 3: «THDN-ratio»;

• - функция 4: «THD-ratio»;

• - фильтр пропускания низких частот: 20 кГц;

• - фильтр пропускания высоких частот: 20 Гц;

• - взвешивание: «None».

• 8.3.12.4 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.12.5 Подать с аудиоанализатора выходной сигнал с параметрами:

0,223446; 0,707107; 2,234457; 7,071068 В_Ск₃; Ю00 Гц.

Измерить уровень нелинейных искажений и шума для обоих каналов.

• 8.3.12.6 Результаты поверки считать положительными, если на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц:

• - уровень нелинейных искажений для входных напряжений 0,316; 1,0; 3,16 и 10,0 Вампл не более минус 101 дБ;

• - уровень нелинейных искажений и шума на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц не более минус 95 для входного напряжения 0,316 B_aM[W; не более минус 101 ДЛЯ ВХОДНЫХ напряжений 1,0; 3,16 И 10,0 Вампл-

S. 3.13 Определение уровня интермодуляционных искажений

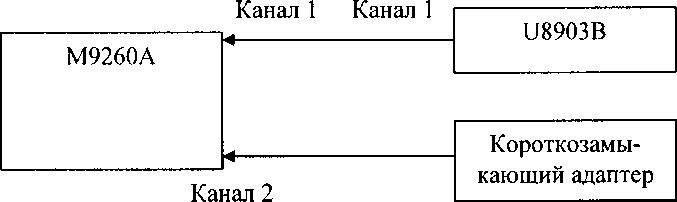

• 8.3.13.1 Собрать схему в соответствии с рисунком 8.



Рисунок 8

• 8.3.13.2 На выходных каналах аудиоанализатора установить:

• - тип соединения: «Unbalance»;

• - сопротивление 600 Ом;

• - сигнал «SMPTE 1:1»;

• - верхняя частота (Д): 7000 Гц;

• - нижняя частота (Д): 60 Гц;

• - амплитуда: 1 В_амПл.

• 8.3.13.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 1 В;

• - связь: DC;

• - объем выборки: 131072;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - тип графика: «FFT magnitude»;

• - левый предел по оси X: 6,8 кГц;

• - правый предел по оси X: 7,2 кГц;

• - верхний предел по оси Y: 0 дбВ;

• - нижний предел по оси Y: -180 дбВ.

• 8.3.13.4 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.13.5 Нажать «Attach marker to trace Channel 1» (для канала 1)/ «Attach marker to trace Channel 2» (для канала 2), а затем «Marker to peak» для перемещения маркера к пику канала 1/канала 2. Убедиться, что местоположение маркера по оси X приблизительно соответствует верхней частоте 7 кГц. Измерить амплитудное значение сигнала Uf₂ путем определения местоположения маркера по оси Y. Переместить маркер к пику на частоте А “ ²fl И ИЗМерИТЬ U_[f2-2fi)-

• 8.3.13.6 Повторить п. 8.3.13.5 для маркера в положении А+2А> А^-А, ^ап^ А⁺А ^и записать £/(/2+2/1), £/(/2-/1), ^(/2+/1) соответственно.

• 8.3.13.7 Рассчитать интермодуляционные искажения по формуле (6):

  IMD = 20 log

  u(f2+fi)

  10   20

  С7СГ2-/1)

  + 10 20



  Ц(/2+2Г1)

  10 20

  V(f2~2fl)

  + 10 20



  Uf2

  10 20

  (6)

• 8.3.13.8 Повторить пп. 8.3.13.1-8.3.13.7 для параметров:

• - частота А~170, 300 Гц;

• - форма сигнала «SMPTE 4:1», «SMPTE 10:1»;

-напряжение на аудиоанализаторе 3,16; 10,0 В_ампл.

• 8.3.13.9 Для определения уровня интермодуляционных искажений на канале 2 подключить заглушку к каналу 1. Повторить пп. 8.3.13.1 - 8.3.13.8 для канала 2.

• 8.3.13.10 Результаты поверки считать положительными, если полученные значения уровня интермодуляционных искажений не превышают минус 83 дБ.

8.3.14 Определение уровня искажений разностной частоты

• 8.3.14.1 Собрать схему в соответствии с рисунком 8.

• 8.3.14.2 На выходных каналах аудиоанализатора установить:

• - тип соединения: «Unbalance»;

• - сопротивление 600 Ом;

• - сигнал «1ЕС 60268»;

• - разностная частота (А); 80 Гц;

• - центральная частота (А): 3150, 5000, 6300, 12500, 20000 Гц;

Параметры сигнала: 1,0; 3,16; 10,0 В_амПл.

• 8.3.14.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон:1 В;

• - связь: DC;

• - объем выборки: 131072;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None»;

• - тип графика: «FFT magnitude»;

• - левый предел по оси X: 10 кГц;

• - правый предел по оси X: 5 кГц;

• - верхний предел по оси Y: 0 дбВ;

• - нижний предел по оси Y: -180 дбВ.

• 8.3.14.4 Определить нижнюю частоту по формуле (7) и верхнюю частоту по формуле (8):

/1 = fc - Л/2.                                       (7)

А = fc + А/2.                                   (8)

• 8.3.14.5 В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения. В разделе «Graph section» установить значение по оси X для правого предела («Right») на 100 Гц превышающее частоту 2А~ А, для левого («Left») - на 100 Гц меньше частоты 2 А - А (так, Д^ля частоты f_c=3150 Гц и f_d= 80 Гц установить в графе «Left» 2,93 кГц, в графе «Right» 3,37 кГц).

• 8.3.14.6 Нажать «Attach marker to trace Channel 1» (для канала 1)/ «Attach marker to trace Channel 2» (для канала 2), а затем «Marker to peak» для перемещения маркера к пику канала 1/канала 2. Убедиться, что местоположение маркера по оси X приблизительно соответствует верхней частоте А- Измерить амплитудное значение сигнала Щ₂ путем определения местоположения маркера по оси Y.

• 8.3.14.7 Переместить маркер к пику на частоте 2А~ А ^и измерить Д(г/1-/2). Затем переместить маркер к пику на частоте 2А"А ^и измерить U^₂f2-fi}-

• 8.3.14.8 В разделе FFT Display «Х-axis» установить в графе «Left» значение 10 Гц, «Right» -150 Гц.

• 8.3.14.9 Повторить п. 8.3.14.7 для частоты f₂+2f_r, f₂- f_r, f_r+ f₂ и измерить

^(/■2+2/ij■> Ц/2-л)’    2+2/1) соответственно.

• 8.3.14.10 Искажения разностной частоты второго порядка вычислить по формуле (9), третьего порядка - по формуле (10):

(^U(f2-fl)

10 20

-

г-Ю'го

^y(2f2+fl)       W(2fl-f2)

20 + 10 20

Uf2

2 • 10 20

• 8.3.14.11 Повторить пп. 8.3.14.1- 8.3.14.10 для параметров:

• - центральная частота А⁼3150, 5000, 6300, 12500, 20000 Гц;

• - напряжение на аудиоанализаторе 3,16; 10,0 В_ампл.

• 8.3.14.12 Для определения уровня искажений разностной частоты на канале 2 подключить заглушку к каналу 1. Повторить пп. 8.3.14.1 - 8.3.14.10 для второго канала.

• 8.3.14.13  Результаты поверки считать положительными, если искажения разностной частоты не превышают допустимого значения указанного в графе 10 таблицы

• 6.

Таблица 6

8.3.15 Определение абсолютной погрешности измерений фазы

• 8.3.15.1 Собрать схему в соответствии с рисунком 9.



Канал 2

Рисунок 9

• 8.3.15.2 На генераторе установить:

• - тип соединения: «Unbalance»;

• - сигнал «Sine wave»;

• - частота: 1 кГц;

• - выходная амплитуда: 0,707107 В_скз;

• 8.3.15.3 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 131072;

• - частота дискретизации: 192 кГц;

• - функция 1: «АС»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: «None»;

• - фильтр пропускания высоких частот: «None»;

• - взвешивание: «None».

• - тип графика: «Time domain»;

• - левый предел по оси X: 0 с;

• - правый предел по оси X: 1 мс;

• - верхний предел по оси Y: 1 В;

• - нижний предел по оси Y: -1 В.

• 8.3.15.4  В разделе «Acquire» («Сбор данных») нажать кнопку «Single» («Одиночный»), чтобы запустить модуль в режиме сбора данных и измерения.

Нажмите «Zoom in», чтобы включить функцию увеличения. Увеличить область графика. Установить в разделе «Х-Axis» значения для «Left» и «Right», отличающиеся на 10 мс. Измерить погрешность измерения фазы между каналом 1 и 2.

• 8.3.15.5  Результаты поверки считать положительными, если абсолютная погрешность измерений фазы не превышает:

• - ±0,15° до 20 кГц;

• - ±0,6 ⁰ в диапазоне частот от 20 кГц до 90 кГц

8.3.16 Определение уровня остаточного шума

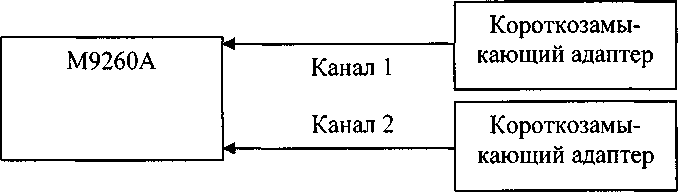

8.3.16.1 Собрать схему в соответствии с рисунком 10.

Рисунок 10

• 8.3.16.2 Установить на модуле:

• - сопротивление: 1 МОм;

• - вход: «Differential»;

• - диапазон: 0,32 В;

• - связь: DC;

• - объем выборки: 131072;

-частота дискретизации: 192 кГц;

• - функция 1: «АС (dBV)»;

• - функция 2: «None»;

• - функция 3: «None»;

• - функция 4: «None»;

• - фильтр пропускания низких частот: 20 кГц;

• - фильтр пропускания высоких частот: 20 Гц;

• - взвешивание: «None».

• 8.3.16.2 Установить флажок «Functions Measurement Enabled». В разделе «Acquire» («Сбор данных») нажать кнопку «Continuous» («Непрерывный»), чтобы запустить модуль в режиме сбора данных и измерения.

• 8.3.16.3 Значение остаточного шума для обоих каналов измерить снятием показаний модуля при замкнутом накоротко входе. Перевести полученные значения из дБВ (дБ относительно 1 В) в В.

• 8.3.15.4 Результаты поверки считать положительными, если значение остаточного шума входном напряжении 0,316 В_ампл в диапазоне частот от 20 Гц до 20 кГц не превышает 1,3 мкВ.

• 4.1 При положительных результатах поверки на модуль выдается свидетельство установленной формы.

• 4.2  В случае отрицательных результатов поверки, поверяемый модуль к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин.

Начальник НИО-6 ФГУП «ВНИИФТРИ»

В.И. Добровольский

Начальник отдела 340 ФГУП «ВНИИФТРИ»

20
