ГСОЕИ. СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЕ ТИПА СВК

Наименование

МП ЛГФИ.407223.003 МИ

Обозначение документа

ФБУ Нижегородский ЦСМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА

ИЗМЕРЕНИЙ

СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЕ

ТИПА СВК

Методика поверки

ЛГФИ.407223.003 МИ

Содержание

Приложение А Формы протоколов

Настоящий документ распространяется на счетчики холодной и горячей воды типа СВК (в дальнейшем - счетчик), выпускаемые по техническим условиям ЛГФИ.407223.003 ТУ, и устанавливает методику первичной и периодической поверок счетчиков.

Счетчик подлежит первичной поверке при выпуске из производства и после ремонта и периодической поверке в процессе эксплуатации и хранения.

Поверку счетчика проводят организации, аккредитованные на право поверки согласно ПР 50.2.014-96.

Межповерочный интервал счетчика - не более 6 лет для счетчиков, используемых на холодной воде, и не более 4 лет для счетчиков, используемых на горячей воде.

1 Операции поверки
  • 1.1 При проведении поверки выполняют операции:

  • - внешний осмотр по методике подраздела 6.1;

  • - проверка герметичности по методике подраздела 6.2;

  • - определение относительной погрешности измерения объема по методике подраздела 6.3;

  • - проверка формы и длительности импульса по методике подраздела 6.3.9

2 Средства поверки
  • 2.1 При проведении поверки применяют средства измерений, испытательное оборудование и вспомогательные средства, указанные в таблице 1.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

Допускается применение средств измерений других типов, обеспечивающих измерение параметров с требуемой точностью.

Таблица 1

Номер пункта настоящего документа по поверке

Наименование средства поверки

Тип средства поверки или номер документа, регламентирующего технические требования к средству поверки

Используемые метрологические и (или) основные технические характеристики средств поверки

Кол.

6.3

Стенд поверочный

СП 3

Задание расхода в диапазоне от 0,02 до 3 м3/ч.

Относительная погрешность измерения объема весовым методом не более ±0,5 %.

Дополнительные требования согласно п.2.2.

1

6.2

Стенд для проверки корпуса на герметичность водой

31-00/376

Создание избыточного давления до 1,6 МПа.

1

6.2

Манометр

Измерение давления до

2,5 МПа

(25 кгс/см2), кл. 1,0

1

6.3

Стенд поверочный

СПВ25/32

Диапазон обеспечиваемых расходов от 0,03 до 5 м3/ч. Относительная погрешность не более±0,15% при измерении объема весовым методом

1

6.2

Манометр

Измерение давления до 2,5 МПа (25 кгс/см2), Кл. 1,0

1

6.3.9

Осциллограф

С1-83

Коэффициент отклонения 1 В/дел, коэффициент развертки

50-100 мс/дел.

1

4.1

Гигрометр психрометрический

ВИТ

Диапазон измерения относительной влажности от 30 до 80%

1

4.1

Термометр

ТТ

Температура от +5 до +90 °С

Цена деления 1°С

1

6.3.9

Частомер

Ф5080

Частота от 0.1 Гц до 2 МГц Интервал времени от 10 мкс до 105с. С погрешностью:

1

6.3.9

Источник питания постоянного тока

Б5-46

Напряжение 5 В. Ток не более 500 мА. Погрешность установки напряжения не бо-лее±0.035 В

1

-

Пластина для снятия крышки

513.7819-4190

-

1

  • 2.2 Поверочный стенд в дополнение к требованиям, приведенным в таблице 1, должен соответствовать требованиям ГОСТ Р50193.3-92 и должен обеспечивать:

- установление требуемого расхода поверочной (измеряемой) среды в диапазоне расходов счетчика с погрешностью не более ±2,5 %;

  • - установку счетчика в условиях, исключающих возможность образования паров поверочной среды, протекающей через него, пузырьков и растворенного воздуха (газа);

  • - горизонтальное положение счетчика в трубопроводе поверочного стенда с допускаемым отклонением не более ±5°;

  • - установку испытуемого счетчика в трубопроводе поверочного стенда с соблюдением прямолинейных участков трубопровода длиной не менее 10 диаметров условного прохода (далее Ду) счетчика на входе и не менее 5Ду на выходе счетчика; при необходимости перехода на прямолинейном участке с одного диаметра на другой, угол конусности должен быть не более 12°;

  • - контроль температуры поверочной среды на входе или на выходе счетчика на расстоянии не менее 20 Ду на входе и не более 5Ду на выходе, с погрешностью не более ±1 0С;

  • - использование оптоэлектронного узла съема сигнала с водосчетчика (оптосчитывающей головки);

  • - синхронное включение и выключение счета числа импульсов выходного сигнала оптосчитывающей головки, установленной на счетчике, и импульсов времени с началом и окончанием измерения объема или массы поверочной среды, прошедшей через счетчик;

  • - соответствие поверочной среды требованиям СаН ПиН 2.1.4.1074-01;

  • - возможностью проверки длительности низкочастотного импульса при проверке счетчика на номинальном расходе.

3 Требования безопасности
  • 3.1. Поверка должна проводиться при соблюдении требований безопасности, приведенных в нормативно-технической и эксплуатационной документации на средства измерений и испытательное оборудование, а также с соблюдением требований ГОСТ 12.1.019-79 (в части электрических испытаний) и ГОСТ 12.2.086-83 (в части гидравлических испытаний).

  • 3.2 К поверке допускают лиц, прошедших инструктаж по технике безопасности и изучивших эксплуатационную документацию на счетчик, средства измерений и испытательное оборудование.

  • 3.3 Перед включением в сеть средства измерений и испытательное оборудование, имеющие клеммы заземления, необходимо заземлить.

ВНИМАНИЕ! ВСЕ РАБОТЫ ПО МОНТАЖУ И ДЕМОНТАЖУ НЕОБХОДИМО ВЫПОЛНЯТЬ ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ И ПРИ ОТСУТСТВИИ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ПОВЕРОЧНОЙ СРЕДЫ В ТРУБОПРОВОДЕ.

4 Условия поверки
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха от плюс 5 до плюс 50 ОС;

  • - относительная влажность окружающего воздуха 45-80 %;

  • - атмосферное давление 84-106 кПа (630-795 мм рт.ст);

  • - поверочная среда - вода, соответствующая требованиям

СаН ПиН 2.1.4.1074-01;

  • - температура поверочной среды от плюс 5 до плюс 40 ОС;

  • - изменение температуры поверочной среды в процессе определения относительной погрешности измерения объема не более ±5 °С;

  • - диаметр трубопровода на входе и выходе счетчика Ду± 2 %;

  • - длина прямолинейного участка трубопровода на входе счетчика - не менее 10ДУ, на выходе - не менее 5ДУ;

  • - положение счетчика в трубопроводе поверочного стенда горизонтальное с допускаемым отклонением не более ±5°;

  • - направление потока поверочной среды совпадает с направлением стрелки на корпусе счетчика;

  • - уплотнительные прокладки не выступают внутрь трубопровода;

  • - внешние источники электрических и магнитных полей находятся на расстоянии не менее 3 м от счетчика;

  • - отсутствие вибрации и ударов, влияющих на работу счетчика.

Горизонтальному положению счетчика соответствует такое положение, при котором виртуальная ось, соединяющая центры входного и выходного отверстий рабочей полости счетчика, расположена горизонтально и счетный механизм находится в верхнем положении.

  • 4.2 Дроссельные устройства, тройники и другие местные гидравлические сопротивления, деформирующие или закручивающие поток рабочей жидкости, поступающей в проточную часть счетчика, рекомендуется располагать на расстоянии не менее 30Ду от места установки счетчика.

  • 4.3 Допускается одновременная проверка нескольких счетчиков одного типоразмера, установленных последовательно на измерительном участке стенда, при условии обеспечения необходимого расхода для каждого счетчика..

5 Подготовка к поверке
  • 5.1 Перед началом поверки счетчик выдерживают при температуре окружающей среды от плюс 5 до плюс 50 0С не менее 1 ч, если до этого он находился в иных условиях.

  • 5.2 Проверяют наличие действующих свидетельств о поверке используемых средств измерений, наличие аттестатов испытательного оборудования.

  • 5.3 Проверяют наличие паспорта на счетчик.

  • 5.4 Подготавливают к работе средства измерения, применяемые при поверке счетчика, в соответствии с их эксплуатационной документацией.

6 Проведение поверки 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре устанавливают соответствие поверяемого счетчика следующим требованиям:

- заводской порядковый номер счетчика соответствует номеру, указанному в паспорте счетчика;

  • - корпус счетчика не имеет механических повреждений, влияющих на его работоспособность; проточная часть счетчика чистая;

  • - прозрачный защитный кожух не разрушен и не имеет механических повреждений, затрудняющих считывание показаний;

- маркировка четкая, исключающая двоякое толкование показаний счетчика;

- резьба соединительных штуцеров не имеет забоин.

6.2 Проверка герметичности
  • 6.2.1. Проверку герметичности счетчиков производят с помощью стенда путем создания в их рабочей полости избыточного давления воды с номинальным значением 1,6 МПа (16 кгс/см2) в течение 15 мин, допускается проверку герметичности проводить путём создания в рабочей плоскости избыточного давления воды с номинальным значением 2,0 Мпа (20 кгс/см2) в течении 1 минуты. Увеличение давления должно быть постепенным, без гидравлического удара. Избыточное давление контролируют манометром.

Счетчик считают герметичным, если при воздействии испытательного давления не наблюдаются каплепадение, течь воды и спад давления по контрольному манометру.

  • 6.2.2 В случае несоответствия счетчика любому из требований п.п.6.1.1,

  • 6.2.1 он считается непригодным к эксплуатации и дальнейшей поверке не подлежит.

6.3 Определение относительной погрешности измерения объема
  • 6.3.1 Относительную погрешность измерения объема счетчиком определяют проливным методом с применением поверочного стенда.

Проводят монтаж счетчика на испытательном участке трубопровода поверочного стенда с соблюдением указаний подраздела 4.

После монтажа проверяют герметичность мест соединений. Для чего подают поток воды в трубопровод поверочного стенда при открытом запорном вентиле (шаровом кране) на входе счетчика и закрытом запорном вентиле, стоящем по потоку после счетчика.

Обнаруженные течи или каплепадение в местах соединений устраняют.

  • 6.3.2 Устанавливают на счетный механизм счетчика оптосчитывающую головку.

При использовании стенда СП3 оптосчитывающую головку подключают к средствам испытаний согласно рисунку 1.

4

5

2

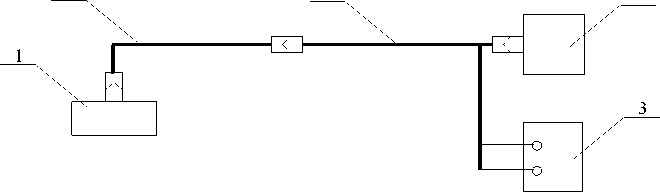

1 - оптосчитывающая головка *

2 - микропроцессорный вычислитель расхода МВР-5*

  • 3 - пульт управления*; 4 - жгут ФСГ*; 5 - жгут переходной*

Рисунок 1

Средства испытаний, помеченные на рисунке 1 звездочкой (*), входят в состав поверочного стенда СП3.

При использовании стенда, в состав которого входит автоматизированное устройство контроля параметров бытовых водосчетчиков АУК-03 (в дальнейшем - АУК-03), подключение средств испытаний к оптосчитывающей головке и порядок проверки согласно указаниям паспорта на АУК-3.

При использовании поверочного стенда другого типа подключения проводят согласно его эксплуатационной документации.

  • 6.3.3 Непосредственно перед началом проверки счетчики, установленные на испытательном участке стенда, подвергают наработке на номинальном расходе, указанном в паспорте счетчика, в течение не менее 15 мин (при выпуске из производства наработку допускается не проводить).

  • 6.3.4 Проверку проводят весовым методом на номинальном, переходном и минимальном расходах, указанных в таблице 2 для соответствующего типоразмера и класса счетчика.

Таблица 2

Обозначение

счетчика

3

Расход, м3

номиналь

ный (qn)

переходный (qt)

минимальный (qmin)

класс А

класс В

класс А

класс В

СВК10-2

СВК15-2

1,0 ± 0,1

0,1 + 0,01

0,08+0,008

0,04+0,004

0,02+0,002

СВК15-3,

СВК15-3-1,

СВК15-3-2, СВК15-3-2И

СВК15-3-3,

СВК15-3-4

СВК15-3-5

СВК15-3-7

СВК15-3-8

1,5 ± 0,15

0,15+0,015

0,12+0,012

0,06+0,006

0,03+0,003

СВК20-5, СВК20-5-1

2,5 ± 0,25

0,25+0,025

0,2+ 0,02

0,1 +0,01

0,05+0,005

При каждом значении расхода проводят одно измерение.

Значение объема воды, наливаемое в мерную емкость поверочного стенда за время одного измерения (между двумя срабатываниями переключателя потока

поверочного стенда) должно быть не менее значений, указанных в таблице 3. Таблица 3

Обозначение счетчика

Минимальный объем, л, при испытании на расходе:

номинальном (qn)

переходном

(qt)

минимальном

(qmin)

СВК10-2, СВК15-2

12

2,5

2,0

СВК15-3, СВК15-3-2И

СВК15-3-1(2,3,4,5,7,8)

20

5,0

2,5

СВК20-5, СВК20-5-1

50

10

5,0

Максимальный объем ограничен вместимостью мерной емкости.

  • 6.3.5 По результатам каждого измерения определяют относительную погрешность измерения объема счетчиком 8С, %, по формуле:

-V

5 с=-^ *100,                    (1)

—э

где Vc - объем воды, прошедшей через счетчик за время измерения, определенный по формуле (2), л;

Va - объем жидкости, прошедшей через счетчик за время измерения, определенный по мерной емкости поверочного стенда, л.

Vc=R*N,                            (2)

где К - передаточный коэффициент счетчика, указанный в таблице 4, л/имп;

N - количество импульсов на выходе оптосчитывающей головки, зареги-

стрированных за время измерения (по индикатолру МВР-5). Таблица 4

Обозначение счетчика

Передаточный коэффициент (К)

СВК 10-2, СВК15-2

0,00304 л/имп (0,304x10'5 м3/имп)

СВК15-3 (исп.1),

СВК15-3 (исп.2)

0,00452 л/имп (0,452x10'5 м3/имп)

СВК15-3-1, СВК15-3-2,

СВК15-3-2И, СВК15-3-3,

СВК15-3-4, СВК15-3-5

0,00446 л/имп (0,446х10-5 м3/имп)

СВК 15-3-7, СВК15-3-8

0,00335 л/имп (0,335x10'5 м3/имп)

СВК 20-5, СВК20-5-1

0,00558 л/имп (0,558х10‘5 м3/имп)

Если поверочный стенд измеряет не объем, а массу, то значение объема Va, л, определяют по формуле:

V, = 103в / р>®,                      (3)

где тВ - масса воды, прошедшей через счетчик за время измерения, определен

ная по весам поверочного стенда, кг;

р - плотность воды, кг/м3;

0=1,001 - коэффициент, учитывающий массу воздуха, вытесненного из мерной емкости.

Пр имечания

1 При отсутствии в составе используемого стенда оптосчитывающей головки допускается объем Vc определять как разность показаний счетчика в начале и конце каждого испытания (между двумя срабатываниями устройства переключения потока поверочного стенда).

2 Допускается проводить определение погрешности методом сличения значения VC с показанием эталонного счетчика при условии, что погрешность эталонного счетчика в режиме измерения объема в 3 раза меньше значений, приведенных в п. 6.3.7 (при первичной поверке счетчика) или определенных по формуле (4) (при периодической поверке счетчика).

  • 6.3.6 Значения относительной погрешности измерения объема, определенные по формуле (1), на каждом расходе должны быть не более пределов относительной погрешности измерения объема счетчиком.

  • 6.3.7 При выпуске из производства или после ремонта (первичная поверка) пределы относительной погрешности измерения объема равны:

± 5 % при расходе qmin;

± 2 % при расходах qt и q max;

  • 6.3.8 В процессе эксплуатации или хранения (периодическая поверка) пределы относительной погрешности измерения объема не более 2 Д(- и определяются по формуле:

А’,= + (Л,,+О,171.1О-3),                            (4)

где Д(- - пределы допускаемой относительной погрешности измерения объема при выпуске из производства (см. п 6.3.7), %;

Д^, - пределы допускаемой относительной погрешности измерения объема в процессе эксплуатации или хранения, %;

t - время, прошедшее со дня ввода счетчика в эксплуатацию после выпуска из производства или ремонта, ч.

  • 6.3.9 Проверка формы и длительности импульса

Проверка формы и длительности импульса с датчика импульсного низкочастотного осуществляется следующим образом:

  • - установить счетчик воды на измерительный участок поверочного стенда;

-закрепить датчик импульса низкочастотный на счетном механизме счетчика воды;

  • - собрать схему в соответствии с рисунком 2;

  • - установить на выходе G1 напряжение 5 В;

  • - задать номинальный расход и по осциллографу контролировать форму импульса.

Форма импульса должна быть близка к прямоугольной, не допускается дробление и прерывность импульса.

В схему соединения по рисунку 2 вместо осциллографа подключить частотомер Ф5080. Допускается форму и длительность импульса проверять с использованием автоматизированного устройства контроля параметров бытовых водосчётчиков АУК-03 (руководство оператора по работе с программой SVK15-3 «EXE» SVK20-5, «EXE»).

6.3.1О Форма и длительность импульса с датчика импульсного низкочастотного встроенного в счётный механизм СВК15-3-2И соответствует п.1.3.5 ЛГФИ.407223.003 ТУ и обеспечивается конструкцией.

По частомеру замерить длительность импульса, которая должна быть не менее 100 мс.

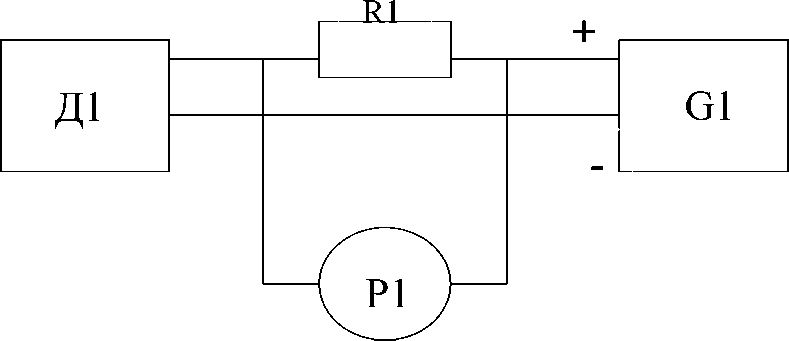

Д1 - датчик импульсов низкочастотный

R1 - резистор С2 - 33 Н-0,125-100 Ом±5% ОЖО.467.173 ТУ

G1 - источник питания постоянного тока Б5-46

Р1 - осциллограф С1-83

Рисунок 2

7 Оформление результатов поверки
  • 7.1 Результаты поверки заносят в протокол. Рекомендуемые формы протоколов поверки приведены в приложении А.

  • 7.2 При получении положительных результатов поверки в паспорте счетчика делают запись о его соответствии параметрам, указанным в эксплуатационной документации. Датчик импульсов низкочастотный является взаимозаменяемым узлом и пломбируется к счетному механизму при первичной поверки - голографической маркой завода изготовителя для СВК15-3-1, СВК20-5-1, при периодической поверки - голографическим знаком поверки в виде наклейки согласно ПР 50.2.007-2001. Записи заверяют подписью лица, проводившего поверку, и ставят оттиски поверительного клейма.

Преобразователь, прошедший поверку с положительными результатами, подлежит клеймению в соответствии с ПР50.2.006-94 и допускается к эксплуатации.

  • 7.3 При отрицательных результатах поверки преобразователь подлежит ремонту и повторной поверке и допускается к эксплуатации только при положительных результатах повторной поверки.

  • 7.4 Если при отрицательных результатах поверки преобразователь не подлежит ремонту, то выдают извещение о непригодности его к эксплуатации с указанием причин в соответствии с ПР50.2.006-94.

Приложение А

(рекомендуемое)

Формы протоколов

Протокол поверки счетчика СВК10-2 № ____________

СВК15-2 № _____________

Передаточный коэффициент счетчика К= 0,00304 л/имп

Режим измерений

Результаты измерений

Темпера-тура, °C

Рас

ход, л/ч

Время измерения, с

тэ, кг

Va,

л

N, имп.

Vc,

л

Sc, %

Измерения на номинальном расходе qn, равном (1000 ± 100) л/ч

Измерения на переходном расходе qt, равном (100 + 10) л/ч (класс А) (80 + 8) л/ч (класс В)

Измерения на минимальном расходе qmin , равном (40 +4) л/ч (класс А)

(20 + 2) л/ч (класс В)

Температура окружающего воздуха -

Относительная влажность окружающего воздуха -

Атмосферное давление -

Счетчик____________________

Пригоден (непригоден)

Исполнитель

Фамилия

Дата

Подпись

Представитель ОТК

Поверку проводил

М.П.

Протокол поверки счетчика СВК15-3 №_____________

СВК15-3-1 №___________

СВК15-3-2 №___________

СВК15-3-2И №__________

СВК15-3-3 №___________

СВК15-3-4 №___________

СВК15-3-5 №___________

Передаточный коэффициент счетчика СВК15-3 (исп.1,2) К= 0,00452 л/имп., передаточный коэффициент счётчиков СВК15-3-1, СВК15-3-2, СВК15-3-2И, СВК15-3-3, СВК15-3-4, СВК15-3-5 К=0,00446 л/имп.

Режим измерений

Результаты измерений

Темпера-тура, °C

Рас

ход, л/ч

Время измерения, с

тэ, кг

Vo,

л

N, имп.

Vc,

л

8с, %

Измерения на номинальном расходе qn, равном (1500 ± 150) л/ч

Измерения на переходном расходе qt, равном

(150 +15) л/ч (класс А)

(120 + 12) л/ч (класс В)

Измерения на минимальном расходе qmin , равном (60 + 6) л/ч (класс А) (30 + 3) л/ч (класс В)

Температура окружающего воздуха -

Относительная влажность окружающего воздуха -Атмосферное давление -

Счетчик____________________

Пригоден (непригоден)

Проверку проводил_______________ _______ _________

Фамилия Дата Подпись

М.П.

Формы протоколов

Протокол поверки счетчика СВК15-3-7 № ____________

СВК15-3-8 № _____________

Передаточный коэффициент счетчика К= 0,00335 л/имп

Режим измерений

Результаты измерений

Темпера-тура, °C

Рас

ход, л/ч

Время измерения, с

тэ, кг

Vo,

л

N, имп.

Vc,

л

Sc, %

Измерения на номинальном расходе qn, равном (1500 ± 150) л/ч

Измерения на переходном расходе qt, равном (150 + 15) л/ч (класс А) (120 + 12) л/ч (класс В)

Измерения на минимальном расходе qmin , равном (60 +6) л/ч (класс А) (30 + 3) л/ч (класс В)

Температура окружающего воздуха -

Относительная влажность окружающего воздуха -

Атмосферное давление -

Счетчик____________________

Пригоден (непригоден)

Исполнитель

Фамилия

Дата

Подпись

Представитель ОТК

Поверку проводил

М.П.

Протокол поверки счетчика СВК20-5 № ____________

Передаточный коэффициент счетчика К= 0,00558 л/имп

Режим измерений

Результаты измерений

Темпера-тура,

°C

Расход, л/ч

Время измерения, с

Шэ,

кг

Va,

л

N, имп.

Vc,

л

Sc,

%

Измерения на номинальном расходе qn, равном (2500 ± 250) л/ч

Измерения на переходном расходе qt, равном

(250 + 25) л/ч (класс А)

(200 + 20) л/ч (класс В)

Измерения на минимальном расходе qmin , равном (100 + 10) л/ч (класс А) (50 + 5) л/ч (класс В)

Температура окружающего воздуха -

Относительная влажность окружающего воздуха -

Атмосферное давление -

Счетчик____________________

Пригоден (непригоден)

Исполнитель

Фамилия

Дата

Подпись

Представитель ОТК

Поверку проводил

М.П.

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
