Методика поверки «Зонды для измерения скорости звука SVP-20,SVP-25» (АЕМВ.365351.005 МП)

УТВЕРЖДАЮ

Первый заместитель генерального

директора - заместитель по научной

ов

Инструкция

ЗОНДЫ ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ЗВУКА SVP-20, SVP-25

Методика поверки

АЕМВ.365351.005 МП

2017 г.

Стр.

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ПРОВЕРКА СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на зонды для измерения скорости звука SVP-20, SVP-25 (далее - зонды), изготавливаемы компанией «Teledyne RESON А/S», Дания, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2   Интервал между поверками - два года.

2 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1- Операции поверки

3 СРЕДСТВА ПОВЕРКИ

Таблица 2 - Средства поверки

Примечание.

Допускается использование других аналогичных средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 4.1   К проведению поверки допускаются лица, имеющие опыт работы в области гидроакустических измерений, ежегодно проходящие проверку знаний по технике безопасности, аттестованные в качестве поверителей и ознакомленные с руководством по эксплуатации «SVP 20/25. Зонд для измерения скорости звука. Руководство по эксплуатации» (далее -РЭ)

• 4.2   При проведении поверки должны соблюдаться меры предосторожности в соответствии с правилами техники безопасности, указанными в эксплуатационной документации средств поверки.

Поверка должна производиться при следующих условиях, если не оговорено иное:

- температура окружающего воздуха, °C                                 20 ± 5;

• 6   ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1  При внешнем осмотре должно быть установлено соответствие поверяемых зондов следующим требованиям:

• -    отсутствие механических повреждений, влияющих на метрологические характеристики;

• -     надежность и чистоту разъемных соединений;

• -    состояние соединительных кабелей.

На поверхности зондов не должно быть царапин, забоин и других механических повреждений.

• 6.1.2  Результаты внешнего осмотра считать положительными, если выполняются требования п. 6.1.1. В противном случае зонд к дальнейшей поверке не допускается.

• 6.2.1  Поместить зонд в емкость с дистиллированной водой при комнатной температуре так, чтобы его чувствительный элемент находился под водой.

• 6.2.2 Подключить зонд к ПЭВМ согласно руководства по эксплуатации зонда.

• 6.2.3  Запустить программу "HyperTerminal" или аналогичную.

• 6.2.4 В открывшемся диалоговом окне отобразятся текущие значения скорости звука, измеряемой зондом.

• 6.2.5  Результаты опробования считать положительными, если показания зонда находятся в диапазоне (1460-1500) м/с, что соответствует значениям скорости звука в воде при температурах (20±5) °C.

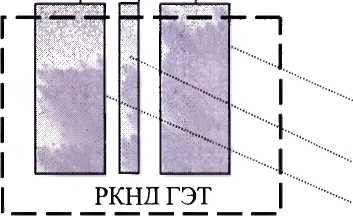

• 6.3.1 Собрать схему поверки согласно рисунку 1.

ПЭВМ

Зонд

Термометр ПТС-10М

ИПСЗ

Рисунок 1 - Схема для проведения поверки при атмосферном давлении

• 6.3.2 Заполнить рабочую камеру атмосферного давления ГЭТ (далее - РКНД) дистиллированной водой.

• 6.3.3  Перед проведением измерений измерительный преобразователь скорости звука ГЭТ (далее - ИПСЗ), зонд, термометр промыть дистиллированной водой.

• 6.3.4  ИПСЗ, термометр, зонд поместить в РКНД, погрузив их таким образом, чтобы их чувствительные элементы находились на одном уровне и на расстоянии от дна рабочей камеры не менее чем на 5 см.

• 6.3.5  Определение абсолютной погрешности и диапазона измерений скорости звука и температуры производить при значениях температуры в РКНД: О °C, 10 °C.

Для каждого значения температуры в режиме стабилизации температуры одновременно произвести измерения:

• -    температуры термометром ГЭТ tj гэт;

• -    скорости звука ИПСЗ С, гэт;

• -    температуры зондом й зонд;

• -     скорости звука зондом Cj зонд-

• 6.3.6  Результаты измерений скорости звука занести в строки 1, 2 таблицы 1.

• 6.3.7  Вычислить и занести в таблицу 1 значения абсолютных погрешностей измерений скорости звука АС; = С; зонд - Cj гэт-

• 6.3.8  Результаты измерений температуры занести в строки 1, 2 таблицы 2.

• 6.3.9 Вычислить и занести в таблицу 2 значения абсолютных погрешностей измерений температуры Ай = й _30Нд - й гэт-

  Таблица
  Концентрация раствора NaCl г/литр	Номер изме рения	Значение температуры ГЭТ й гэт, °C	Значение скорости звука ГЭТ Cj гэт, м/с	Значение скорости звука зонда Cj зонд, м/с	АС, = = Cj зонд -Ci гэт, м/с
  					полученное	допустимое
  0	1
  	2
  40	3
  	4
  80	5
  	6

Таблица 2

• 6.3.10 Вычислить и занести в таблицу 2 значения абсолютных погрешностей измерений температуры Ай = tj зонд - й гэт-

• 6.3.11 Заполнить РКНД раствором NaCl концентрации (40 ± 5) г/литр.

• 6.3.12 Повторить п. 6.3.4.

• 6.3.13 Определение абсолютной погрешности и диапазона измерений скорости звука и температуры производить при значениях температуры в РКНД: (15 ± 1) °C, (35 ± 1) °C.

Для каждого значения температуры в режиме стабилизации температуры одновременно произвести измерения:

• -    температуры термометром ГЭТ ti гэт;

• -    скорости звука ИПСЗ С, гэт;

• -     температуры зондом tj зонд;

• -     скорости звука зондом Cj зонд-

• 6.3.14 Результаты измерений скорости звука занести в строки 3, 4 таблицы 1.

• 6.3.15 Вычислить и занести в таблицу 1 значения абсолютных погрешностей измерений скорости звука ДС\ = Cj зонд - С; гэт-

• 6.3.16 Результаты измерений температуры занести в строки 3.4 таблицы 2.

• 6.3.17 Вычислить и занести в таблицу 2 значения абсолютных погрешностей измерений температуры Atj = t, _30Нд -1_; гэт-

• 6.3.18 Заполнить РКНД раствором NaCl концентрации (80 ± 5) г/литр.

• 6.3.19 Повторить п. 6.3.4.

• 6.3.20 Определение абсолютной погрешности и диапазона измерений скорости звука и температуры производить при значениях температуры в РКНД: (20 ± 1) °C, (35 ± 1) °C.

Для каждого значения температуры в режиме стабилизации температуры одновременно произвести измерения:

• -    температуры термометром ГЭТ tj гэт;

• -    скорости звука ИПСЗ Cj гэт;

• -     температуры зондом tj зонд;

• -     скорости звука зондом Cj зонд-

• 6.3.21 Результаты измерений скорости звука занести в строки 5, 6 таблицы 1.

• 6.3.22 Вычислить и занести в таблицу 1 значения абсолютных погрешностей измерений скорости звука ДС< = Cj зонд - Cj гэт-

• 6.3.23 Результаты измерений температуры занести в строки 5. 6 таблицы 2.

• 6.3.24 Вычислить и занести в таблицу 2 значения абсолютных погрешностей измерений температуры Дй = tj _30Нд -1; гэт-

• 6.3.25 Результаты поверки считать положительными, если максимальное значение абсолютной погрешности измерений скорости звука ДС| находится в пределах ±0,6 м/с; максимальное значение скорости звука Сб соответствует верхней границе диапазона 1600 м/с, а максимальное значение абсолютной погрешности измерений температуры Д^ находится в пределах ±0,7 °C.

• 6.3.26 В противном случае зонд считается не выдержавшим поверку.

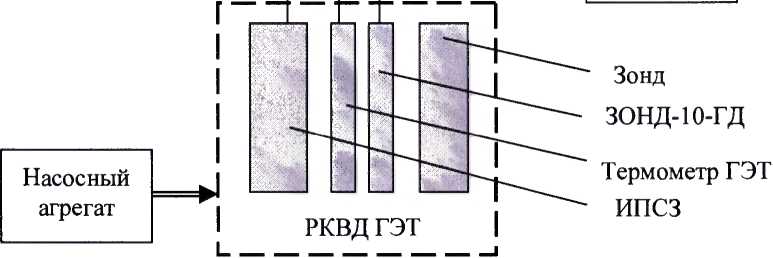

• 6.3.27 Собрать схему поверки согласно рисунку 2.

• 6.3.28 Заполнить рабочую камеру избыточного давления ГЭТ (далее - РКВД) дистиллированной водой.

• 6.3.29 Перед проведением испытания ИПСЗ, зонд, термометр, преобразователь давления промыть дистиллированной водой.

• 6.3.30 При проведении данных испытаний зонд работает в автономном режиме (офлайн). Питание на зонд подается от встроенной батареи и результаты измерений регистрируются во временной памяти.

ПЭВМ

Рисунок 2 - Схема для проведения поверки при избыточном давлении

• 6.3.31 Как только зонд погружается в воду, начинается регистрация во временной памяти скорости звука.

• 6.3.32 Определение абсолютной погрешности измерений скорости звука АС производить при значении избыточного давления 15 МПа, при комнатной температуре воды в РКВД.

• 6.3.33 В режиме стабилизации избыточного давления и температуры в РКВД одновременно произвести измерения:

• -    температуры термометром ГЭТ tpoT;

• -    скорости звука ИПСЗ СгэтJ

• -    давления ГЭТ Ргэт, МПа.

• 6.3.34 Результаты измерений занести в таблицу 3.

Таблица 3

• 6.3.35 По окончании измерений извлечь зонд из РКВД. При этом регистрация данных прекращается.

• 6.3.36 Передать данные из временной памяти зонда в ПЭВМ в соответствии с руководством по эксплуатации. Данные представлены в виде числовых значений, включающих значение скорости звука Сзонд, значение температуры 1зонд

• 6.3.37 Значение скорости звука Сзонд и значение температуры 1зонд занести в таблицу 3.

• 6.3.38 Вычислить и занести в таблицу 3 значения абсолютных погрешностей измерений скорости звука АС = Сзонд - Сгэт-

• 6.3.39 Результаты испытаний считать положительными, если значение абсолютной погрешности измерений скорости звука АС находится в пределах ±0,6 м/с.

• 6.3.40 В противном случае зонд к дальнейшим испытаниям не допускается.

• 7.1   Проверить документацию на зонд в части программного обеспечения.

• 7.2   Провести проверку идентификационных данных.

Идентификация программного обеспечения осуществляется при каждом подключении зонда путем автоматического вывода идентификационного наименования ПО и номера версии в первой строке программы «HyperTerminal» или аналогичной.

• 7.3   Результаты проверки считать положительным, если при запуске в диалоговом окне интерфейса оператора отображается наименование «SVP 25» и номер версии (идентификационный номер) ПО 0000000000249620037.

• 8.1   При положительных результатах поверки оформляют свидетельство о поверке установленной формы.

• 8.2   Зонд, прошедший поверку с отрицательным результатом, к дальнейшей эксплуатации не допускают и выдают извещение о непригодности установленной формы с указанием причин непригодности. Свидетельство о поверке аннулируют.



  С.В. Сильвестров



  Ю.А. Ломовацкий

Заместитель начальника НИО-5

ФГУП "ВНИИФТРИ"

Научный сотрудник

ФГУП "ВНИИФТРИ"
