УТВЕРЖДАЮ

Первый заместитель генерального директора

АО «НИЦПВ»

Дифрактометр рентгеновский SmartLab МЕТОДИКА ПОВЕРКИ

Москва

2018

СОДЕРЖАНИЕ 1 Область применения

Настоящая методика распространяется на дифрактометр рентгеновский SmartLab, изготовленный фирмой Rigaku Corporation, Япония (далее -дифрактометр) и устанавливает методы и средства его первичной и периодической поверок.

Настоящая методика разработана в соответствии с РМГ 51 -2002 «Документы на методики поверки средств измерений. Основные положения».

Интервал между поверками - 2 года.

2 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1:

Таблица 1

п/п

Наименование операций

Номер

пункта методики

Обязательность проведения

Первичной

поверке

Периодической

поверке

1

Внешний осмотр. Проверка комплектности.

Идентификация программного обеспечения

7.1

Да

Да

2

Проверка работоспособности дифрактометра

7.2

Да

Да

3

Определение диапазона измерений углов дифракции 20

7.3.1

Да

Да

4

Определение абсолютной погрешности измерений параметров кристаллической решетки

7.3.2

Да

Да

3 Средства поверки

При проведении поверки применяют следующие средства поверки:

  • - Стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) ГСО 10475-2014.

  • - Прибор контроля параметров воздушной среды «Метеометр МЭС-200А».

  • - Мультиметр цифровой АРРА 97IV.

Допускается применение других средств поверки с аналогичными или лучшими метрологическими и техническими характеристиками.

4 Требования безопасности
  • 4.1 Процесс проведения поверки относится к вредным условиям труда.

  • 4.2  Требования безопасности должны соответствовать рекомендациям, изложенным в техническом описании на приборы.

  • 4.3   Должны соблюдаться "Правила технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором от 21.12.1984г., "Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений" ОСП-72/87.

5 Требования к квалификации поверителей
  • 5.1 К проведению измерений по поверке допускаются лица:

  • - обученные в соответствии с ССБТ по ГОСТ 12.0.004-79 и имеющие квалификационную группу не ниже 1, согласно "Правилам технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором от 21.12.1984г, "Основных санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений ОСП-72/87";

  • - знающие основы ренгеноструктурного спектрального анализа;

  • - имеющие опыт работы с ренгеноструктурными средствами измерений;

  • - изучившие техническое описание поверяемого дифрактометра и его методику поверки.

6 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C............................................от +18 до +22

  • - скорость изменения температуры не более град/час.....................................0,5

-атмосферное давление, кПа.....................................................от 90,6 до 104,8

  • - относительная влажность воздуха, %................................................................от 20 до 80

  • - Напряжение питания от однофазной сети переменного тока частотой

50/60Гц,,В............................................................................от 210до230

7 Подготовка к поверке
  • 7.1 Перед проведением поверки дифрактометр следует прогреть в течение не менее двух часов.

  • 7.2 Подготовка дифрактометра к поверке, включение соединительных устройств, выполнение операций при проведении контрольных измерений осуществляется в соответствии с руководством по эксплуатации.

  • 8 Проведение поверки

8.1 Внешний осмотр, проверка комплектности. Идентификация программного обеспечения
  • 8.1.1 Проводится проверка на соответствие технической документации (требованиям фирмы-изготовителя установки), комплектности, маркировке, требованиям безопасности. Осматривают поверяемый дифрактометр, убеждаются в исправности заземления, отсутствии механических повреждений, наличии защитных заслонок на окнах рентгеновской трубки.

  • 8.1.2 Результаты внешнего осмотра и проверку комплектности дифрактометра считают положительными, если выполняются все требования п. 8.1.1.

  • 8.1.3 Для идентификации программного обеспечения (ПО) дифрактометра необходимо:

  • - включить прибор;

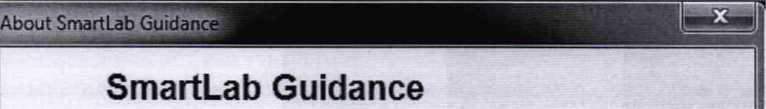

- запустить программу выполнения измерений SmartLab Guidance, расположенную в папке Rigaku/SmartLab Studio/ SmartLab Guidance. В окне программы SmartLab Guidance через пункт меню About SmartLab Guidance открыть информационное окно,

которое представлено на рисунке 1.

2'

Version 2.1.0.0

(С) 2005-2014 Rigaku Corporation. All rights reserved.

File name

Version

RAS.exe

21.0.0

RASdataIO.dll

21.0.0

RASCommon....

21.0.0

RASEnvLib.dll

21.0.0

RASEnv.dll

21.0.0

RASBasic.dll

21.0.0

r% л ri «       i tn

“> Ч Л Л

Full path                                       *

C:\Program Files\Rigaku\RAS\bin\RAS'— C:\Program Fites\Rigaku\RAS\b in\RAS C:\Program Files\Rigaku\RAS\bin\RAS C:\Program Files\Rigaku\RAS\bin\RAS C:\Program Files\Rigaku\RAS\bin\RAS C:\Program Files\Rigaku\RAS\bin\RAS t n>____________Г'1  \ О» I I n АГЧ t * \ H * Г

in '                                   I >

Рисунок 1. Информационное окно для идентификации программного обеспечения.

  • 8.1.4 Считать номер версии программного обеспечения.

  • 8.1.5 Дифрактометр считается прошедшим операцию поверки с положительным результатом, если идентификационные признаки ПО дифрактометра соответствуют значениям, приведенным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения Smartlab Guidance

Идентификационное наименование ПО

SmartLab Guidance

Номер версии (идентификационный номер) ПО

2.1.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

-

8.2 Проверка работоспособности дифрактометра
  • 8.2.1 В соответствии с руководством по эксплуатации убедится в наличии связи между управляющей ПЭВМ и дифрактометром.

  • 8.2.2 Убедиться в возможности переключения с помощью управляющей программы напряжений на рентгеновской трубке в диапазоне от 20 кВ до 40 кВ, токов рентгеновской трубки в диапазоне от 2 мА до 30 мА.

  • 8.2.3 Убедиться в возможности сканирования по углу 9 в диапазоне от 0 до 70 градусов и по углу 29 в диапазоне от 0 до 140 градусов.

  • 8.2.4  Дифрактометр считается прошедшим операцию поверки с положительным результатом, если выполнены все требования п.п.8.2.1-8.2.3.

8.3. Определение метрологических характеристик

8.3.1 Определение диапазона измерений углов дифракции 20
  • 8.3.1.1 На столик образцов гониометра установить стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) ГСО 19475-2914.

  • 8.3.1.2 Вывести рентгеновский генератор в режим 39мА/49кВ.

  • 8.3.1.3 Установить следующую конфигурацию дифрактометра:

  • - режим параллельного пучка, для этого установить щель выбора: «РВ»;

  • - первичные щели Соллера: 5°;

  • - первичная ограничивающая (ширину рентгеновского пучка) щель («IL slit -Incident length-limiting slit»): 19 мм;

  • - первичная щель (ограничивающая высоту рентгеновского пучка) (IS -Incident slit): 1 мм;

  • - приемная щель №1 (RSI - Receiving slit 1): 29 мм;

  • - приемная щель №2 (RS2 - Receiving slit 2): 29 мм;

  • - приемный блок анализатора на базе параллельных щелей (PSA - Parallel Slit Analyzer): 9,5°;

- приемные щели Соллера: 5° .

  • 8.3.1.4 Произвести в автоматическом режиме режим юстировки образца по высоте.

  • 8.3.1.5  В режиме сканирования 0/20 установить диапазон съемки дифрактограммы по углу 20 в интервале от +20 до +160 градусов, шаг сканирования 0,01 градус, время на шаг 0,1 с.

  • 8.3.1.6 Произвести запись дифрактограммы, убедиться в наличии пиков дифракционного отражения в диапазоне углов 20 от +20 до +160 градусов, в том числе пиков с индексами отражения (012) и (330), для которых справочные значения углов составляют 25,575 и 152,402 градуса соответственно.

  • 8.3.1.7  Дифрактометр считается прошедшим операцию поверки с положительным результатом, если выполнены требования п.8.3.1.6.

8.3.2 Определение абсолютной погрешности измерений параметров кристаллической решетки 8.3.2.1 Установить режим сканирования 0/20, произвести сканирование с параметрами, указанными в таблице 3.

Таблица 3 - Параметры сканирования

Индекс отражения (hkl)

Диапазон сканирования (20), градусов

Шаг сканирования (20), градусов

Время на шаг, с

012

25-26,2

0,005

2

104

34,6-35,8

0,005

2

0210

88,4-89,6

0,01

10

1310

127-128,3

0,01

10

  • 8.3.2.2 Используя полнопрофильный метод Ритвельда, определить параметры кристаллической решетки а и с. Для этого загрузить полученную дифрактограмму в программу для обработки полученных данных PDXL. Из таблицы под дифрактограммой считать параметры кристаллической решетки а и с.

  • 83.2.3 Рассчитать абсолютную погрешность измерения параметра а кристаллической решетки по формуле

где апасп - значение параметра а кристаллической решетки, указанное в паспорте на

ГСО, аизм - измеренное значение параметра а кристаллической решетки.

  • 83.2.4 Рассчитать абсолютную погрешность измерения параметра с кристаллической решетки по формуле

•    — г

пасп изм

где спасп - значение параметра с кристаллической решетки, указанное в паспорте на

ГСО, си^ - измеренное значение параметра с кристаллической решетки.

  • 83.2.5 Дифрактометр считается прошедшим операцию поверки с положительным результатом, если выполнены условия Дя< 0,001 нм и Де < 0,001 нм.

9 Оформление результатов поверки
  • 9.1 Результаты поверки оформляются протоколом, который хранится в организации, проводившей поверку.

  • 9.2 Дифрактометр, удовлетворяющий требованиям настоящей методики, признают годным к применению и на него выдают свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815. Знак поверки наносится на свидетельство о поверке и дифрактометр в соответствии с рисунком, приведенным в описании типа.

    В.Б. Митюхляев

Начальник отдела АО «НИЦПВ», кандидат физ.-мат. наук
