Методика поверки «ГСИ. СОДАРЫ PCS.2000» (МП 2540-0048-2019)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им.Д.И.Менделеева»

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

СОДАРЫ PCS.2000

МЕТОДИКА ПОВЕРКИ

МП 2540-0048-2019 с изменением № 1

И.о. руководителя лаборатории

ФГУП «ВНИИМ им.Д.И.Менделеева»

А.Ю. Левин

Инженер 1 категории лаборатории

ФГУП «ВНИИМ им.Д.И.Менделеева»

Санкт-Петербург 2020 г.

Настоящая методика поверки распространяется содары PCS.2000 (далее - содары), предназначенные для автоматических дистанционных измерений скорости и направления воздушного потока, и устанавливает методы и средства их первичной и периодической поверки. Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

(Исключен, Изм. №1)

1. Операции поверки

Таблица 1

При отрицательных результатах одной из операций поверка прекращается.

1.1. Данная методика распространяется на вновь выпускаемые и находящиеся в эксплуа

тации средства измерений.

• 7.7. (Введен дополнительно, Изм. №1)

  2. Средства поверки Таблица 2

  Номер пункта документа по поверке	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки
  6.4	Рабочий эталон единицы частоты в диапазоне значений от 900 до 3000 Гц в соответствии с ЛПС для средств измерений скорости воздушного потока в диапазоне значений от 0,1 до 50,0 м/с и направления воздушного потока в диапазоне значений от 0 до 360 градусов Устройство задержки сигналов УЗС Динамик DK 10/Т, 2 шт.

  2.1. Средства поверки должны иметь действующие свидетельства о поверке, эталон -действующее свидетельство об аттестации.

• 2.2. Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

• 3.  Требования к квалификации поверителей и требования безопасности.

  • 3.1. К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к содарам, а так же ЭД на эталоны и другие средства поверки.

  • 3.2.  При проведении поверки должны соблюдаться:

• - требования безопасности по ГОСТ 12.3.019;

• - требования безопасности, изложенные в эксплуатационной документации.

• 4.  Условия поверки

При поверке должны быть соблюдены следующие условия:

• - температура воздуха, °C                                      от +10 до +40;

• - относительная влажность воздуха, %                          от 30 до 90;

• - атмосферное давление, гПа                                   от 840 до 1070.

• 5.   Подготовка к поверке

  • 5.1.  Проверить комплектность содара.

  • 5.2.  Проверить электропитание содара.

  • 5.3.  Подготовить к работе и включить содар согласно ЭД. Перед началом поверки содар должен работать не менее 20 мин.

• 6.  Проведение поверки

  • 6.1. Внешний осмотр

    • 6.1.1. Содар не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.

    • 6.1.2. Соединения в разъемах питания содара должны быть надежными.

    • 6.1.3. Маркировка содара должна быть целой, четкой, хорошо читаемой.

    • 6.1.4. Результаты внешнего осмотра считают положительными, если содар не имеет повреждений или иных дефектов, маркировка содара целая, соединения в разъемах питания датчика надежные.

    • 6.1.5. Знак утверждения типа должен быть нанесен на титульный лист формуляра.

  • 6.2.  Опробование

Опробование содара заключается в тестировании каждого динамика акустической фазированной антенной решетки (далее - АФАР) и должно осуществляться в следующем порядке:

• 6.2.1. Откройте защитный кожух антенного модуля содара в соответствии с ЭД.

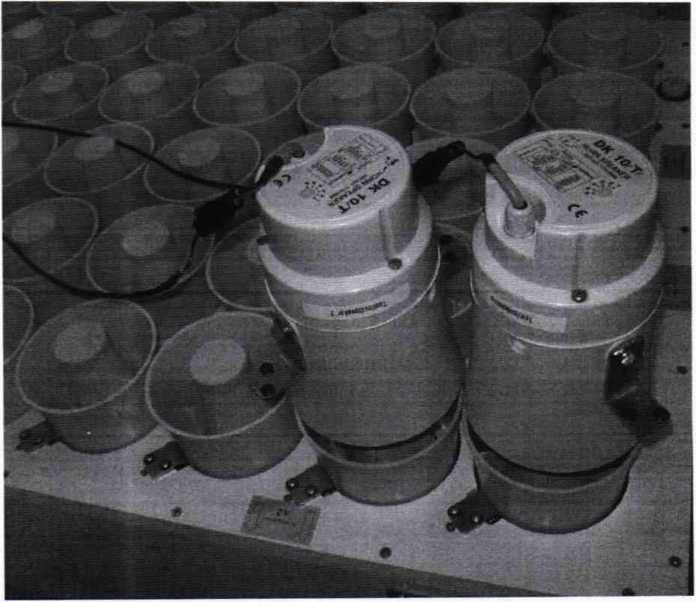

• 6.2.2. Установите два динамика DK 10/Т на любые два динамика АФАР согласно схеме в приложении 1 (в качестве примера приведена установка на динамики № 8 и 16).

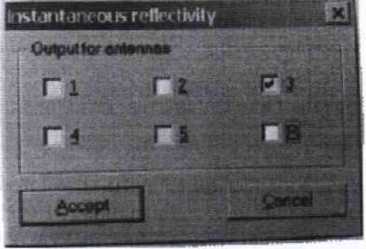

• 6.2.3. В программном обеспечении SODAR-Control установите режим работы, при котором:

• - задействована только 3-я логическая антенна;

• - значение частоты излучения равно 1502 Гц;

• - мощность излучаемого импульса равна 10 % (абсолютное значение равно 400).



• 6.2.4. Подключите оба динамика DK 10/Т к осциллографу цифровому двухканальному ADS-6122H (далее - осциллографу) из состава рабочего эталона единицы частоты в диапазоне значений от 900 до 3000 Гц (далее - эталона частоты).

• 6.2.5. На осциллографе установите выход первого канала на 20 мВ/дел, коэффициент развертки - 50 мкс/дел.

• 6.2.6. Регулируя развертку сместите сигнал, полученный от динамика 1, на середину экрана.

• 6.2.7. Поместите на экран сигнал от второго динамика и также отцентрируйте его.

• 6.2.8. Результаты опробования считают положительными, если форма сигналов с обоих каналов осциллографа совпадает для каждого динамика АФАР.

6.3. Подтверждение соответствия программного обеспечения

• 6.3.1.    Идентификация автономного ПО «SODAR-Control» осуществляется путем проверки номера версии ПО.

• 6.3.2. На рабочем столе запустите программу ПО «SODAR-Control», вкладку «About» и в открывшемся окне проверьте соответствие номера версии ПО.

• 6.4. Определение метрологических характеристик при измерении скорости и направления воздушного потока

Первичная и периодическая поверка осуществляется на месте эксплуатации в следующем порядке:

• 6.4.1. Подсоедините генератор сигналов специальной формы AWG-4124 из состава эталона частоты через устройство задержки сигналов УЗС (далее - устройство УЗС) к интерфейсному модулю содара.

• 6.4.2. На устройстве УЗС установите время задержки, соответствующее определенной высоте измерений.

• 6.4.3. Установите начальные параметры измерений на содаре: значение частоты, равное 1502 Гц, разрешение по высоте -Юм

• 6.4.4. Задавайте на обоих каналах генератора сигналы с одинаковой частотой. Значения частот и соответствующие им значения горизонтальной скорости и направления воздушного приведены в таблице 1 в приложении 2.

• 6.4.5. Фиксируйте показания горизонтальной скорости и направления воздушного потока на экране ноутбука при помощи ПО «SODAR-Control».

• 6.4.6. Вычислите абсолютную погрешность горизонтальной скорости воздушного потока по формуле:

АК = V -V

г абс г изм г зт

где V_r изм - измеренное значение горизонтальной скорости воздушного потока, м/с; У_гэт - эталонное значение горизонтальной скорости воздушного потока, м/с.

6.4.7. Вычислите относительную погрешность горизонтальной скорости воздушного

• 6.4.8. Вычислите абсолютную погрешность направления воздушного потока по формуле:

где Аизм - измеренное значение направления воздушного потока, °;

Аэт - эталонное значение направления воздушного потока, °.

• 6.4.9. Результаты считаются положительными, если погрешности содара во всех точках не превышают:

АУгабс ±0,2 м/с в диапазоне от 0,1 до 5 м/с включ.;

АУготн < ±5 % в диапазоне св. 5 м/с до 50 для модификации PCS.2000-24;

АУготн < ±2 % в диапазоне св. 5 м/с до 50 для модификации PCS.2000-64;

АА<±5°

6.43-6.4.9 (Измененная редакция, Изм. Nol)

• 6.4.10.   Для определения абсолютной погрешности вертикальной скорости воздушного потока повторите п. 6.4.4 для значений частот и соответствующих им значений вертикальной скорости воздушного, которые приведены в таблице 2 в приложении 2.

• 6.4.11.   Фиксируйте показания вертикальной скорости воздушного потока на экране ноутбука при помощи ПО «SODAR-Control».

• 6.4.12.   Вычислите абсолютную погрешность вертикальной скорости воздушного потока по формуле:

в абс в изм в зт

где У_в изм - измеренное значение вертикальной скорости воздушного потока, м/с;

Увэт - эталонное значение вертикальной скорости воздушного потока, м/с.

• 6.4.13. Результаты считаются положительными, если абсолютная погрешность измерений вертикальной скорости воздушного потока во всех точках не превышает:

АУвабс ±0,2 м/с

6.4.10-6.4.13 (Введены дополнительно, Изм. Nol)

• 7. Оформление результатов поверки

  • 7.1.  Результаты поверки рекомендуется оформлять протоколом, рекомендуемая форма протокола приведена в Приложении 3.

  • 7.2.  При положительных результатах поверки оформляют свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке.

  • 7.3. При отрицательных результатах поверки оформляют извещение о непригодности установленной формы.

Приложение 2.

Таблица 1

Таблица соответствия между частотами, задаваемыми генератором сигналов, и горизонтальной скоростью и направлением воздушного потока.

Таблица 2

Таблица соответствия частот, задаваемых генератором сигналов, и вертикальною скоростью воздушного потока.

Таблица 2 (Введена дополнительно, Изм. Nol)

Приложение 3 (рекомендуемое)

Форма протокола поверки

Содар PCS.2000, модификация________, заводской номер_____________

Условия поверки:

Температура воздуха _____°C; Относительная влажность воздуха_____%;

Атмосферное давление_____гПа.

Наименования документа на поверку:

Средства поверки:_____________________________________________

Результаты поверки

• 1. Внешний осмотр

  • 1.1. Замечания________________________________________________________________________________

  • 1.2. Выводы_________________________________________________________________________________

• 2. Опробование

• 2.1. Замечания__________________________________________________________________________________

• 2.2. Выводы__________________________

3. Определение абсолютной погрешности измерений горизонтальной скорости воздушного потока

4. Определение относительной погрешности измерений горизонтальной скорости воздушного потока

Пункты 3,4 (Измененная редакция, Изм. Nol)

4а. Определение абсолютной погрешности измерений вертикальной скорости воздушного потока

Пункт 4а (Введен дополнительно, Изм. Nol)

5. Определение абсолютной погрешности измерений направления воздушного потока

6. В ы воды______________________________________________________

На основании полученных результатов датчик содар PCS.2000-___признается:________________

Поверитель_____

Подпись                       ФИО
