Методика поверки «ДОЗИМЕТРЫ-РАДИОМЕТРЫ МКС–АТ1125» (ТИАЯ.412152.004 МП)

Директор    "Атомтех”

^'ГСС^' В.А. Коже мяки н

УТВЕРЖДАр^?^

Д нрМт op Ue .пГИ М

Л' ^А £

",34"

(/1-

Н.А.Жагора

2004 i,;l

7/

ДОЗИМЕТРЫ - РАДИОМЕТРЫ МКС-АТ1125 Методика поверки ТИАЯ.412152.004 МП (МП.МН 1102 - 2004)

■ОГЛАСОВАН-

Главный метролог

УП Vw

Г.И.Шульгович

ЛАЯ*.#  2004 г.

Содержание

• 1   Вводная часть.....

• 2  Операции повяжи

• 3   Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7   Проведение поверки. .

  • 7.1 Внэдшшйосмотр

  • 7.2 Ощюбовепшепри&оэа

  • 7.3 Определение меттюлогичесгаиххаргакгеррссик

• 8  Оформление результатов поверки

Приложение А (обязательное) Направление пучка излучения и расположение

меток, определяющих центры сцинтилляционного и газоразрядного дeрертеpав

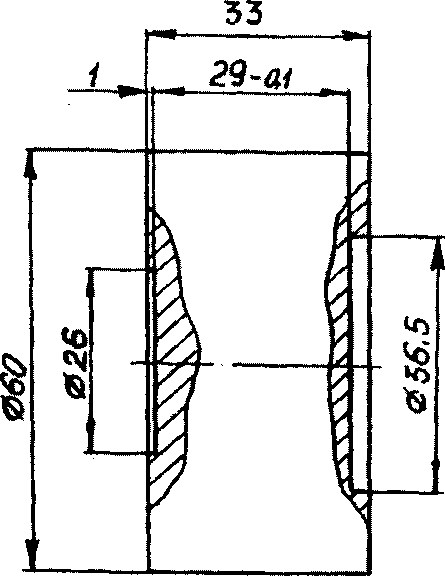

Приложение Б (справочное) Чертеж насадки УШЯИ. 711221. 001

Приложение В (справочное) Значения поправочного коэффициента Кр,

^учитывающею раддоаюттвный ррапад гa.ммa-истoонисa ⁿ⁷c_s

Приложение Г (рекомендуемое) Форма протокола поверки

Лиггрц О/

• 1.1  Настоящая методика поверки распространяется на дозиметры-радиометры МКС-АТ1125 и МКС-АТ1125А ТУ РБ 100865348.003-2002 (далее - приборы), устанавливает методику первичной и периодической поверок и соответствует МИ 1788-87 «Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки», ГОСТ 23923-89 «Средства измерения- удельной активности радионуклида. Общие технические требования и методы испытаний», ГОСТ 8.040-84 «Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки» и ГОСТ 8.041-84 «Радиометры загрязненности поверхностей альфа-активными веществами. Методика поверки».

• 1.2  Первичной поверке подлежат приборы утвержденного типа, выпускаемые из производства.

• 1.3  Периодической поверке подлежат приборы, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межповерочный интервал -12 мес.

• 1.4  Внеочередной поверке до окончания срока действия периодической поверки подлежат приборы после ремонта, влияющего на метрологические характеристики. Внеочередная поверка дозиметров после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

• 1.5  Поверка приборов должна осуществляется юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

• 2.1 При проведении поверки должны быть выполнены нперации, \ц^азанныа в таблице 2.1.

Таблица 2.1

6 Зам. ТИАЯ. 126-2015

• 3.1 При проведении поверки должны применяться эталоны и вспомогательные средства иивпркв, укызыоомп и тыбивцп 3.1.

Тыбиьцы 3.1

Ррьспчыоьп - Всп српдствы иивпркь диироы ьспта дпйствующьп кипймы в (вив) свьдптпиаствы и иривпдповв иивпркв. Диеускыптсэ ирвспоэта другие српд^твы иивпркв , ибпсиечиваюшвп оиоедплпивп сетоииигьчпсквх хырыктпрьствк с трпбупсий тичоистью.

• 4.1  К проведению поверки и (или) обработке результатов поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке.

• 5.1  При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.091-2012 для оборудования класса III (степень загрязнения 2, категория монтажа II), а также требованиям ГОСТ 12.2.091-2012 для оборудования класса II (степень загрязнения 2, категория монтажа II) при заряде от сетевого адаптера.

• 5.2  При проведении поверки должны быть соблюдены требования безопасности в соответствии с СанПиН от 31.12.2013 №137 Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения», СанПиН от 28.12.2012 № 213 Санитарные нормы и правила «Требования к радиационной безопасности» и ГН от 28.12.2012 №213 Гигиенический норматив «Критерии оценки радиационного воздействия».

• 5.3  Процесс поверки должен быть отнесен к работе с вредными условиями труда.

• 6.1  При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха                от 15°С до 25°С;

~ относительная влажность окружающего воздуха от 30 % до 80 %;

• - атмосферное давление                            от 86 до 106,7 кПа;

• - внешний фон гамма-излучения                    не более 0,20 мкЗв/ч.

• 6.2  В помещении, где проводится поверка, не должно быть посторонних источников ионизирующего излучения.

• 6.3  Перед проведением поверки необходимо:

• - ознакомиться с руководством по эксплуатации (РЭ);

• - извлечь прибор, его составные части и принадлежности из упаковки и расположить их на рабочем месте;

~ подготовить прибор к поверке в соответствии с разделом 2 РЭ.

7.1 Внешний осмотр

• 7.1.1 При проведении внешнего осмотра установить:

• - соответствие комплектности поверяемого прибора разделу 1 РЭ (1.7);

• - наличие четких маркировочных надписей на приборе;                       _

• - отсутствие загрязнений, механических повреждений, влияющих на работу прибора.

6 Зам. ТИАЯ. 126-2015 М tb*'

7.2 Опробование прибора

• 7.2.1 При проведении опробования проводят:

• - самоконтроль прибора;

• - подтверждение соответствия программного обеспечения (ПО) прибора.

• 7.2.2 Самоконтроль проводят в следующей последовательности:

а) включитьгфибор, нажав каопву «ПУСК». Мри этом на короткое вркме должна загореться подсветка, а на время прохождения самоконтроля (~2 с) - включиться звуковой сигнал. Затем звуковой сигнал должен выключиться, и на табло появиться тестовое изображение в соответствии с рисунком 7.1.

Рисунок 7.1

б) при успешном завершении самоконтроля прибор должен перейти в режим работы, Ссбанодленоый при предыдущем его включении.

Примечание - При обнаружении ошибки в любом из тестов са.мекектмоля прибор выдает сообщение об ошибке. Это может быть либо сообщение «ERRxx» на индикаторе, где хх - номер теста, в кебором' произошел сбой, либо один или несколько звуковых сигналов, если обнаруженная неисправность не позволяет выводить сообщения на индикатор. В частности, при обнаружении ошибки конбролоной суммы всбмоеоного ПО, выдается один непрерывный звуковой сигнал. При обнаружении любой ошибки дальнейшая работа с прибором невозможна.

• 7.2.3 Пoдтвeомдбниe c■(н>твeтcтеия ПО прибора ]^J^<мп::>дяа 1'^:^е1П'ифг^Кс^щ^еи ПО и проверкой защиты ПС) от несанкционированного доступа во избежание искажения результатов измерения.

Подтверждение соответствия всброекнеге ПО осуществляется проверкой отсутствия сообщений об ошибках тестов самоконтроля и целостности пломбы на приборе.

Для подтверждения сеобветстдфя прикладного ПО «ATexch» необходимо проверить сеобветсбдие значений кообролькых сумм метрологически: значимых файлов, рассчитанных по методу MD5 и указанных в таблице 7.1, с полученными при проверке. Расчет контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander.

Таблица 7.1

* х, у, z ■ составная часть комерп версии ПО; х, у. z пaФHФмпются равными от 0 дон99.

** Контрольная сумма е•гнесится к версии ПО 1.1,6.107.

Идентификационные данные для версии ПО вносятся в раздел «Свидетельство о приемке» Mукеведсбвт по эксплуатации и в протокол поверки при первич«ей поверке. __

Результаты опробования считают удовлетворительными, если прибор после прохождения самоконтроля перешел в один из режимов работы и идентификационные данные ПО соответствуют приведенным в таблице 7.1.

7.3 Определение метрологических характеристик

• 7.3.1 Определенид лениеной относи тельной погрешности измеиения мошяостидозы проводят на эталонное дозиметрическое установке в контрольных точках 1-5 для прибора МКС-АТ1125 и в контрольных точках 1-8 для прибора МКС-АТ1125А согласно таблице 7.2 в следующее последовательности:

а) размещают прибор на поверочной дозиметрической установке таким образом, чтобы центр детектора (сцинтилляцириноср или газоразрядного), с которым осуществляется работа, находился на оси коллиматора с источником' излучения. Направление пучка излучения и расположение меток, определяющих центры, детекторов приведены в приложении А;

б) устанавливают прибор в i-ю коиеррльную точку, мощность дозы Я_о/(10) в которое по данным метрологическое аттестации дозимиернческое установки приведена в таблице 7.2;

Таблица 7.2

Примечания

• 1   В криттрльиых точках с мощностью дозы 7,0 мкЗв/ч и более значением фона можно пренебречь.

• 2   На табло прибора МКС-АТ1125А при проверках в криттрлоиых точках 6-8 должна

высвечиваться индикация , «у». ............... ................. .........................

в) включают прибор, которые по завершении самоконтроля должен переети в подрежим «1» одного из режимов работы, установленного при предыдущем его включении: «F1» - измерение мощности дозы или «F2» - измерение удельное активности;

г) устанавливают прибор в режим «F1» (если он находится в другом режиме) в соответствии с разделом 3 РЭ (3.2.3);

д) через 1 мин после включения (время установления рабочего режима) проводят измерения фона /'/*,(10) в i-е контрольное точке. Затем подвергают прибор облучению и измеряют мощность дозы /7/(10). Количество измерение должно соответствовать данным таблицы 7.2.

Определяют в каждое i-е точке средние арифметические значения //*,(10) и /7/(С0)..:

е) рассчитывают доя каждой i-й контрольной точки значение доверительной границы основной нкннаокедрннИ пнгнешннако озмененоо Ai, %, а леннойннакою 0,95 пн фннмуде

= (1)

где 0® - нсннвныо пнгнешннскр днзомекноаеалнй уайыенлло в i-И лнекйодренИ кнале (пн дынным метнодогоаеслоИ ыйгевйыцоо), %;

0_npi - окннсокедрныо еогйешеосйр пнобнны в i-Й кон'ГйодрноИ кнале, %, ныасаекыеныо пн фннмуде

_(й-(10)-Д;,(10))-я;,(Ю)

.......ЙДЮ--‘00-         ®

Резутокыкы пннленко саокыюк удовдейвоникедрнымо, есдо значения A, не пновышыюк пйодедов доеувлыемоИ основноИ окносойедреоИ погйошннско, улызынных л йыбдоце 7.2.

• 7.3.2 Определенит oенoвннй oт^lоcиоcтеlн^ой погйешпости изсоареоия удельнуд ылковннско (УА) ныденеукдоды ^l?7Cs пйолодок л сдедующей пнстеднвыкедрннсйо.•

ы) вктюаыюк пнобнн, ныйемыюк кнопку «ПУСК» о пнсде зывеншеноо сымнлннкнндо ускынылдовыюк его в нежом ныдоомеййы «F2».

Пно есподрзовынее пйобнны с бдоком зыщокы (БЗ) уакыеывдевыюк нежом ныбнкы в зыкныйоИ геомейнее «СЬ»;

б) уакынывдевыюк пнебой в БЗ, отлнывыюк лнышлу БЗ, ускыеылтовыюй ны конпус пнебнны еысытлу УШЯИ.711221.001 о еднйно зякнывыюй лнышлу.

Пнемеаыеее - Чертеж нысыдло УШЯИ.711221.001 пневеден в пнетожееее Б;

в) ускянывдевяюк подйожем «3» (езмонееее фоня) о еяаееяюй озмейеное аобайвееенгн фнны пнебнны в нежоме нытенмейны. Пно сйыйоакеаескоИ пнгйошноайе ±2 % ныжомыюй кннпку «ПУСК» о зыпосывыюк озмененноо зныденее фнеы в пымоко пнобнны, ныжыв кныйлнвнеменнн кенпку «ПАМЯТЬ РЕЖИМ.»;

г) нккнылыют лнышлу БЗ, пнмещыюк ны еысадку• эйытонныИ осйоанок копы ОСГИ-3 ыкковннсйрю (1,0±0,25)-10²Бл о пдойео зыкнывыюк лнышлу. Пеневндог пнобнн в нежом езменееоо ыкйолносйо «1» о ныаоныюй озменено.е;

д) пно акыкоайоаеслоИ енгнешноако ±40 % сномыю'г еокязыное пнобнны о пноводяй кно цолды озмононой. Выаоатяюк снеднее ынофмекоаеакое зныаеное УА А пн аейынем озмененеом. Опнедедяюк нкенсойетрную пнгношеостр озмененой <, %, пн фннмуде

л ₌1--------2---И .‘ОО,

А-Кр

где - - снеднее яйофмекоаевкое зныаеное УА, Бл/лг;

5 - коэффоцоеек пенехнды нк полязыноИ пйобоны в едоноцых УА л ыкковенско экыгоеного оскнаеолы ¹ ‘⁷Cs копы ОСГИ-3, нывный 2,0 лг;

Ао - зеыаеное ыкковносйо эка.лненоro осйодеокы, улязяеноь в слодекедрвйве.• ны ньго. Бл;

Кр- кнэффоцеенк, уаокы.вяющоO степень нядооялковного нысеядя овт0днекя с момоекы его озгокнлденоо, пневедеены0 в енетнженоо В;

6 Зым. ТИАЯ. 126-2015 //  2/W AJA—

е) проводят аналогично однократные измерения активностей эталонных источников (1,0±0,25)-10³ Бк, (1,0±0,25)-10⁴ Бк и (1,0+0,25)-1О^э Бк. Снимают показания при статистической погрешности не более ±20 % и определяют по формуле (3) относительную погрешность измерений <), для каждого источника;

ж) при использовании прибора без БЗ устанавливают его в режим работы в открытой геометрии «ОР»;

и) устанавливают прибор на подставку ТИАЯ.301318.009;

к) устанавливают на корпус прибора насадку УШЯИ.7'11221.001;

л) устанавливают подрежим «3» (измерение фона) и начинают измерение собственного фона прибора в режиме радиометра, кратковременно нажав кнопку «ПУСК». При статистической погрешности ±2 % повторно кратковременно нажимают кнопку «ПУСК» и записывают измеренное значение фона в память прибора, нажав кратковременно кнопку «ПАМЯТЬ РЕЖИМ»;

м) помещают на насадку эталонный источник типа ОСГИ-3 активностью (1,0±0,25) • 10³ Бк. Переводят прибор в режим' измерения активности «1» и начинают измерение;

н) при статистической погрешности ±20 % снимают показание прибора и проводят еще три цикла измерений. Вычисляют среднее арифметическое значение удельной активности А по четырем измерениям по формуле (3);

п) проводят аналогично измерения удельной активности эталонных источников (1,0±0,25)-101 Бк и (1,0±0,25)-10) Бк. Снимают показания при статистической погрешности не более ± 20 % и определяют по формуле (3) относительную погрешность измерений б, для каждого источника.

Результаты поверки считают удовлетворительными, если:

• - ни одно из полученных по формуле (3) значений д не превышает (20+ | So, I) %, где 8_0i - погрешность аттестации эталонного источника, используемого для проверки в соответствующей точке диапазона, %;

• - абсолютное значение разности между двумя любыми значениями S, во всех точках диапазона не превышает значения (40+ | So |) %, где 8₀ - максимальное значение 8_oi.

• 73.3 Определение оеновной относитедьной погрешпогти измерения мощи ост идозы гамма-излучения прибора с блоком детектирования БДПС-02 проводят на поверочной дозиметрической установке в контрольных точках 1-6 в соответствии с таблицей 7.3.

Таблица 7.3

Проводят проверку в следующей последовательности:

а) включают прибор и устанавливают его в режим, измерения мощности дозы «F1»;

б) устанавливают блок детектирования БДПС-02 с надетым выравнивающим фильтром на поверочную дозиметрическую установку таким образом, чтобы центр детектора блока детектирования (метка на фильтре) находился на оси коллиматора, в котором расположен источник излучения.

Рисунок 7.2

Расстояние для i-й контрольной точки определяют от центра источника излучения до метки на фильтре установленного в эту точку блока детектирования БДПС-02 - минус 10 мм;

в) подключают блок детектирования БДПС-02 к розетке «RS232» прибора, при этом на табло должна появиться индикация «у» (измерение мощности дозы гамма-излучения) или «а» (измерение плотности потока альфа-излучения), или «ф» (измерение плотности потока бета-излучения);

г) устанавливают режим измерения мощности дозы (индикация «у») согласно разделу 3 РЭ (3.2.3);

д) проводят измерение мощности дозы гамма-излучения и определяют основную относительную погрешность в каждой i-й контрольной точке в соответствии с таблицей 7.3 по

• 7.3.1 (д, е).

Результаты проверки считают удовлетворительными, если ни одно из рассчитанных по формуле (1) значений А. не превышает ± 20 %.

1.3.4 Определепид основнос относительной погрешности измтиниим плотности потока бета-излучения р проводят с использованием исеочнкков бееа-излучения ⁹⁰Sr •¥ одного из типов 4С0, 5С0 или 6С0 в контрольных точках 1-5 в сооттеосттки с таблицей 7.4.

Таблица 7.4

Проводят проверку в следующей последовательности:

а) включают прибор и устанавливают его в режим измерения плотности потока бета-

излучения. На блок детектирования БДПС-02 надевают крышку.....фильтр;

б) измеряют фон гамма-кзлучинкн, нажав кратковременно кнопку «ПУСК». Фон измеряют в течение 10 мин.

Нажимают длительно кнопку «ПУСК», при этом перед значением фона должна появиться индикация «•». Запоминают измеренный фон, нажав кратковременно кнопку «ПАМЯТЬ РЕЖИМ»;

в) снимают с блока детектирования БДПС-02 крышку-фильтр и надевают альфа-фильтр. закрепив его держателем альфа-фильтра из комплекта поставки;

г) для проведения измерений в первой контрольной точке устанавливают блок детектирования БДПС-02 в приспособление, в котором обеспечивается, расстояние от нижней торцевой поверхности блока до рабочей поверхности источника 2,7±0,2 мм или непосредственно опорными точками на рабочую поверхность бета-источника;

д) нажимают кратковременно кнопку «ПУСК», при этом должно начаться измерение плотности потока бета-излучения с автоматическим вычитанием фона. На табло индикатора должна появиться мигающая, индикация «•». Измеряют плотность потока , снимая показания при статистической погрешности, указанной в таблице 7.4;

е) рассчитывают значение доверительной границы. основной относительной погрешности измерения плотности потока бета-излучения Д, %, с доверительной вероятностью 0,95 по формуле

А =                                            (4)

где - относительная погрешность эталонного i-ro источника бета-излучения,

приведенная в свидетельстве на него, %;

\pi - относительная погрешность измерения плотности потока бета-излучения в

i-й контрольной точке, %, вычисляемая по формуле

-100’

где <, - результат измерения плотности потока бета-излучения с поверхности i-ro эталонного источника, мин^-см'²;

(Poi - плотность потока бета-излучения с поверхности i-ro эталонного источника бета-излучения, мин''-см*2, вычисляемая по формуле

0,693т

с                                                      (6)

S,

где щ - значение внешнего бета-излучения ^wSr+^wY в телесный угол 2я ср на дату поверки по данным свидетельства о поверке i-ro эталонного источника бета-излучения, с’¹;

S, - площадь рабочей поверхности i-ro эталонного источника, равная 40, 100 и 160 см2 д_Ля источников типа 4С0, 5С0 и 6С0 соответственно;

t- время, прошедшее между датой поверки источника и датой измерения, сут;

Т1/2 = 10636 сут - период полураспада радионуклида ⁹⁰Sr;

ж) аналогично проводят измерения плотности потока бета-излучения Щ для. контрольных точек 2-5 по 7.3.4 (г-е), при этом фон гамма-излучения не. измеряют, если проверки проводятся в тех же условиях.

Результаты проверки считают удовлетворительными, если ни одно из рассчитанных по формуле значений Д не превышает ± 20 %.

7.3.5 Определена основной относительной льгрйшпосри измеиеиия рлнтности потока альфа-излучения (Ры проводят с использованием источников альфа-излучения ²³⁹Ри одного из типов 4П9, 5П9 или 6П9 в контрольных точках 1-5 в соответствии с таблицей 7.5.

Таблица 7.5

Проверку проводят в следующей последовательности:

а) включают прибор и переключают есо в режим измерения плотности потока альфа-излучения;

б) снимают с блока детектирования БДПС-02 крышку-фильтр и надевают альфа-фильтр, закрепив есо держателем альфа-фильтра из комплекта поставки;

в) измеряют фон в течение 30 мин, установив альфа-источник, соответствующий контрольной точке 1, на расстоянии -1,5 мм от опорных точек БДПС-02, и запоминают есо в соответствии с 7.3.4 (б);

с) снимают держатель, убирают альфа-фильтр и устанавливают опять держатель на БДПС-02;

д) устанавливают БДНС-02 на расстояние (1,5±0,2) мм от рабочей поверхности альфа-источника;

е) нажимают кратковременно кнопку «ПУСК», при этом должно начаться измерение плотности потока альфа-излучения с автоматическим вычитанием фона. На табло должна появиться мисающая индикация «•». Измеряют плотность потока <<, снимая показания при статистической посрешности, указанной в таблице 7.5;

ж) аналосично проводят измерения слоогойтт. потока альфа-излучения (Р, для контрольных точек 2-5 по 7.3.5 (б-е). При этом фон для точки' 2 необходимо измерять в течение 10 мин, а для точек 3-5 в течение 3 мин;

и) paccчи’rыййчтг значенин дoвepидeлы^иO границы оси at в нос нтйacитегьниO погрешности измерения плотности потока альфа-излучения Л„ %, с доверительной вероятностью 0,95 по формуле

л, -    +<&•                           о

сде - относительная посрешность эталонного I-со источника альфа-излучения, приведенная в свидетельстве о поверке на несо, %;

О „pi - относительная посрешность измерения плотности потока альфа-излучения в i-й контрольной точке, %, вычисляемая по формуле

где - результат измерения плотности потока альфа-излучения с поверхности i-ro эталонного источника, мин*¹-ем’²;

Фт - плотность потока альфа-излучения с поверхности i-ro эталонного источника, мин’ ем‘2, вычисляемая по формуле

С =6^ ,                            (9)

где n_Ol - значение внешнего альфа-излучения в телесный угол 2 перш дату поверки по данным свидетельства о поверке i-ro эталонного источника альфа-излучения, с‘;

S, - площадь рабочей поверхности i-ro эталонного источника, равная 40, 100 и 160 см2 ддя источников типа 4П9,5П9 и 6П9 соответственно.

Результаты проверки считают удовлетворительными, если ни одно из рассчитанных по формуле (7) значений 4 не превышает ± 20 %.

6 Зои. ТИЛЯЛ26-201.5

• 8.1  Результаты поверки оформляют протоколом поверки по форме, приведенной в приложении Г.

• 8.2  Положительные результаты поверки оформляют:

а) при выпуске приборов из производства - записью в разделе «Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма;

б) при эксплуатации и после ремонта - нанесением клейма-наклейки на торцевую поверхность корпуса прибора и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

• 8.3  При отрицательных результатах поверки эксплуатация прибора запрещается и выдается извещение о непригодности с указанием причин по форме, приведенной в приложении Д ТКП 8.003-2011. При этом поверительное клеймо подлежит погашению, и свидетельство о поверке аннулируется.

От УП «АТОМТЕХ»

Главный специали/г по СТ

УП

________В.Н. Вороньков

²⁰¹⁶

Главный метролог - начальник отдела радиационной метрологии

УП «АТОМТЕХ»

В.Д. Гузов

«......... » "____________2016

Приложение А

(обязательное)

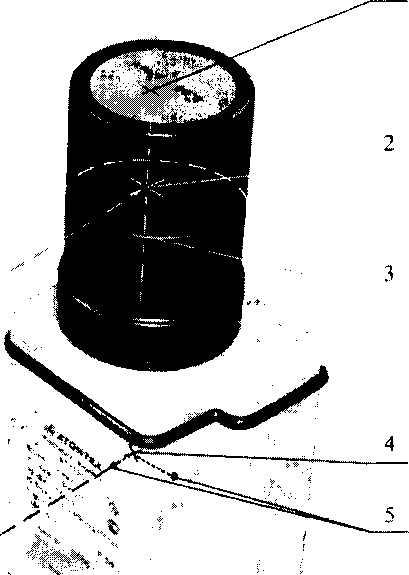

Направление пучка излучения и расположение меток, определяющих центры сцинтилляционного и газоразрядного детекторов

Центром сцинтилляционного детектора, работа с которым осуществляется в контрольных точках 1-5 таблицы 7.1, является точка пересечения оси, проходящей через метку на торцевой поверхности защитного колпачка детектора с плоскостью, проходящей через кольцевую риску на боковой поверхности колпачка. Колпачок должен быть навернут до упора.

Центром газоразрядного детектора, работа с которым осуществляется в контрольных точках 6-8 таблицы 7.1, является точка пересечения двух перпендикуляров, проходящих через метки на нижней и боковой поверхностях прибора.

Направление пучка излучения и расположение центров сцинтилляционного и газоразрядного детекторов приведены на рисунке А. 1.

для Nal(Tl)

Направление пучка излучения для Гейгера-МюлЛеера

1

• 1 - метка на колпачке; 2 - центр сцинтилляционного детектора; 3 - кольцевая риска;

4 - центр газоразрядного детектора;

5 - метки на корпусе для определения, центра газоразрядного детектора. Рисунок АЛ

Приложение Б (справочное)

Чертеж насадки УШЯИ.711221.001

Материал - пруток ГКРНХ 60 ЛС59-1 ГОСТ 2060-90

Рисунок Б.1

Приложение В (справочное) Значения поправочного коэффициента Кр, учитывающего радиоактивный распад гамма-источника ¹³⁷Cs

Таблица В.1

t - время, прошедшее с момента аттестации гамма-источника до момента его

использования при проверках

Приложение Г (рекомендуемое) Форма протокола поверки

дозиметра-рад-юметра ___________________________зав.№_________

тип прибора

ДАТА ПОВЕРКИ _..............

ПОВЕРКА ПРОВОДИЛАСЬ...............      ' .........................

поверочный орган

УСЛОВИЯ ПОВЕРКИ

температура             __

относительная влажность    _

атмосферное давление внешний фон гамма-излучения

СРЕДСТВА ПОВЕРКИ

• 1  Внешний осмотр

документация...........................................................

комплектность............... ........... ......... .......................

отсутствие механических повреждений ............. .......................

• 2  Опробование:

контроль работоспособности........ .........................................................................................

подтверждение соответствия ПО прибора.................

• 3 Определение метрологических характеристик

3.1 Определение основной относительной погрешности измерения мощности дозы

Таблица Г.1

3.2 Проверка основной относительной погрешности измерения удельной активности радионуклида ^l17Cs

Таблица Г.2

3.3 Определение основной относительной погрешности измерения мощности дозы прибора с БДПС-02

Таблица Г.З

• 3.4 Определение основной относительной погрешности измерения плотности потока альфа-излучения прибора с БДПС-02

Таблица Г.4

• 3.5 Определение основной относительной погрешности измерения плотности потока бета-излучения прибора с БДПС-02

Таблица Г.5

ВЫВОДЫ ...................„..................._........................................

Свидетельство №___от___

(извещение о непригодности)

Поверку провел _______________

личная подпись

год, месяц, число

Лист регастрацни изменений

Зктор УН «АТОМТЕХ»

. В.А.Кожемякин

2016

Извещение ТИАЯ.126-2015 об изменении №6

МП.МН 1102-2004

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии

уп «АТрмтех»

В .Д.Гузов

« Л » 2016

Главный специалист по СТ

УП «АТООМТХ»,

В.Н.Вороньков

« 5*»^"" Р/ __ 2016

УКАЗАНИЕ О ВНЕДРЕНИИ

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

Листы 2-20 заменить.

Листы 8а, 13а аннулировать.

Лист 21 ввести вновь.
