Методика поверки «Анализаторы спектра серии АКИП-4204» (ПР-01-2018МП)

Государственная система обеспечения единства измерений Акционерное общество

«Приборы, Сервис, Торговля»

(АО «ПриСТ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Анализаторы спектра серии АКИП-4204

МЕТОДИКА ПОВЕРКИ ПР-01-2018МП г. Москва 2018 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок анализаторов спектра серии АКИП-4204, изготовленных NANJING GLARUN-ATTEN TECHNOLOGY СО., LTD., Китай

Анализаторы спектра серии АКИП-4204 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.

Интервал между поверками 1 год.

Периодическая поверка анализаторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца анализаторов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке анализаторов.

Таблица 1 - Операции поверки

Продолжение таблицы 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 5) °C;

• - относительная влажность до 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

• 6.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование анализаторов проводить путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Подготовить анализатор к работе в соответствии с руководством по эксплуатации.

Включить анализатор и проверить отсутствие сообщений о неисправности в процессе загрузки.

Проверить правильность прохождения процедуры самотестирования, описанной в руководстве по эксплуатации.

Результат опробования считать положительным, если на дисплее отсутствуют сообщения об ошибках, прибор функционирует согласно руководству по эксплуатации.

При отрицательном результате опробования прибор бракуется и направляется в ремонт.

Проверка программного обеспечения анализаторов осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения.

Войти в меню «System» анализатора и выбрать «System Information».

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

• 7.4 Определение относительной погрешности частоты опорного генератора проводить методом прямых измерений с помощью частотомера универсального CNT-90, в режиме работы от внешнего источника GPS-12RG.

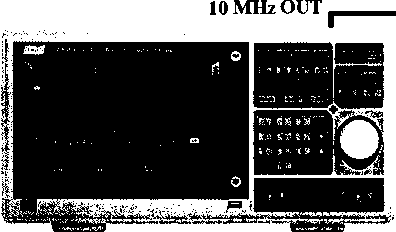

  • 7.4.1 Собрать измерительную схему в соответствии с рисунком 1. Перед проведением измерений стандарт частоты прогреть в течение не менее 2 часов.



    Анализатор спектра

    Ext. Ref f



    Рисунок 1



    Стандарт частоты

  • 7.4.2 Подать сигнал с выхода “Ref OUT 10 MHz” (на задней панели анализатора) на

вход частотомера. Измерить по частотомеру частоту сигнала внутреннего опорного генератора анализатора спектра Рд. Рассчитать относительную погрешность по формуле (1):

6F - (10 -Ризм) / Fh3m,                                 (1)

где Fh3m - значение частоты, измеренное частотомером, МГц

Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов:

±(110’⁷+110-⁷N),

где N — количество лет после выпуска из производства.

• 7.5 Определение погрешности измерения частоты встроенным частотомером проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX для модификаций АКИП-4204 и АКИП-4204/1 и дополнительно к калибратору Fluke 9640A-LPNX - генератора сигналов Agilent 8257D для модификации АКИП-4204/2.

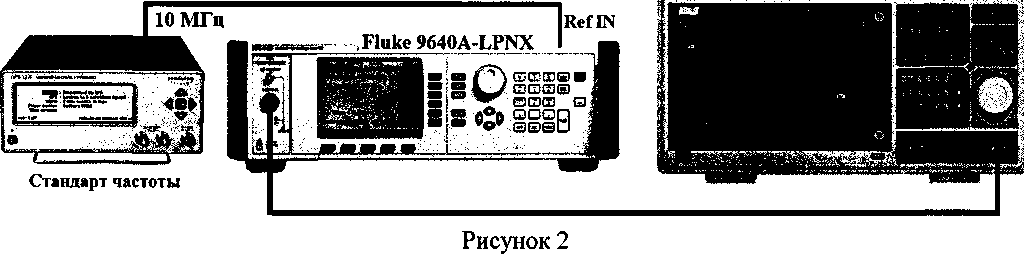

  • 7.5.1 Собрать измерительную схему в соответствии с рисунком 2.

    Анализатор спектра



На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки

• 2. Установить на поверяемом анализаторе следующие параметры:

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • полоса обзора: 200 Гц

• • опорный уровень: 0 дБм

• • шкала 5 dB/дел

• • центральную частоту устанавливать равной частоте сигнала генератора.

• 7.5.2 Установить на генераторе сигналов уровень выходного сигнала 0 дБм, выходную частоту генератора устанавливать последовательно из ряда: 100 кГц, 1 МГц, 100 МГц, 160 МГц, 1 ГГц, 1,5 ГГц (для всех модификаций), 3 ГГц (только для АКИП-4204, АКИП-4204/2).

• 7.5.3 Включить в анализаторе функцию частотомера. Для этого войти в меню «Marker Function» и включить «Частотомер» (Freq Count - On). После чего, с помощью функции поиск пика установить маркер на пик несущей частоты. Измерить значение частоты в режиме частотомера.

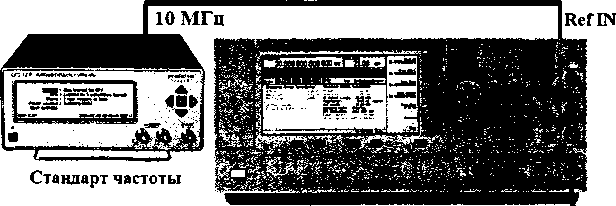

• 7.5.4 Для модификации АКИП-4204/2 собрать измерительную схему в соответствии с рисунком 3 (вместо калибратора многофункционального Fluke 9640A-LPNX использовать генератора сигналов Agilent 8257D).

Анализатор спектра

Agilent 8257D

Рисунок 3

• 7.5.5 Провести измерения аналогично п.п. 7.5.2 - 7.5.3 для значения частот 4,5 ГГц и

• 7,5 ГГц.

• 7.5.6 Определить относительную погрешность измерения частоты по формуле (2)

3F-(Fa - Fr)/ Fr,                                     (2)

где Fa-значение частоты сигнала, измеренное анализатором, Гц Fr-значение частоты сигнала, установленное на генераторе, Гц

Результаты поверки считать положительными, если значения относительной погрешности измерения частоты, не превышают пределов:

±(5o-f+k),

где Зо - относительная погрешность частоты опорного генератора, f- измеренное значение частоты, Гц

к - значение единицы младшего разряда, Гц.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

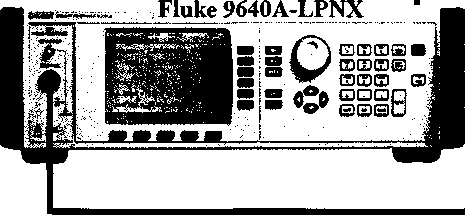

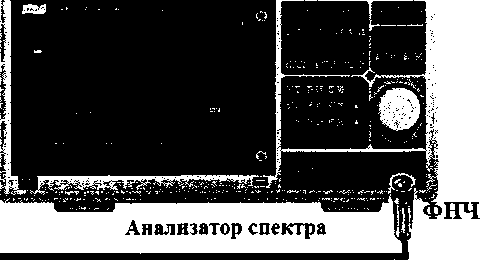

• 7.6.1 Собрать измерительную схему в соответствии с рисунком 4.

Анализатор спектра

Рисунок 4

• 7.6.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -30 дБмВт, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.6.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания: 1 МГц, далее значения устанавливать по п. 7.6.4

• • полоса обзора: 1,5 х (полоса пропускания); (для полос пропускания 1 Гц, 3Гц, ЮГци 30 Гц установить полосу обзора 100 Гц)

• • опорный уровень: -30 дБм

• • шкала: 1 дБ/дел

• 7.6.4 В меню «Маркер (Marker)» включить маркер 1, с помощью меню «Поиск пика (Peak Search)» установить маркер анализатора на максимум сигнала. Затем включить в меню «Маркер» режим дельта-маркера. Измерить ширину полосы частот RBWh3m, в которой показания дельта-маркера изменяются относительно опорного сигнала на -3 дБ. Значения полос пропускания устанавливать из ряда: 1 Гц, 10 Гц, 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц, 30 кГц, 100 кГц, 300 кГц, 1 МГц.

• 7.6.5 Рассчитать погрешность ширины полосы пропускания по формуле (3):

5RBW= [(RBWycT-RBWH3M)/RBWn3M] • 100%,                 (3)

где RBWycT - номинальное значение полосы пропускания, установленное в меню «BW» анализатора;

RBWH3M - измеренное по п. 7.6.4 действительное значение полосы пропускания.

Результаты поверки считать положительными, если погрешность установки ширины полос пропускания находится в пределах: ±5 %.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.7.1 Собрать измерительную схему в соответствии с рисунком 4.

• 7.7.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -30 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.7.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания: 1 МГц, далее значения устанавливать по п. 7.7.6

• • полоса обзора: 1,5 х (полоса пропускания)

• • опорный уровень: -30 дБм

• • шкала: 10 дБ/дел

• 7.7.4 В меню «Маркер (Marker)» включить маркер 1, с помощью меню «Поиск пика (Peak Search)» установить маркер анализатора на максимум сигнала. Затем включить в меню «Маркер» режим дельта-маркера. Измерить ширину полосы частот RBW-здб, в которой показания дельта-маркера изменяются относительно опорного сигнала на -3 дБ. Затем измерить ширину полосы частот RBW-бодБ, в которой показания дельта-маркера изменяются относительно опорного сигнала на -60 дБ.

• 7.7.5 Вычислить коэффициент прямоугольности по формуле (4):

К(бОдБ:ЗдБ)= RBW-бОдБ/ RBW-ЗдБ,                                (4)

где RBW-бодБ - измеренное значение полосы пропускания по уровню -60 дБ;

RBW-здб - измеренное значение полосы пропускания по уровню -3 дБ.

• 7.7.6 Повторить измерения для значений полос пропускания, устанавливаемых из ряда: 1 Гц, 10 Гц, 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц, 30 кГц, 100 кГц, 300 кГц.

Результаты поверки считать положительными, если значение коэффициента прямоугольности, вычисленное по формуле (3), не превышает допускаемого значения 5.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX

• 7.8.1 Собрать измерительную схему в соответствии с рисунком 4.

• 7.8.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем -10 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.8.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

2 Провести автоматическую калибровку согласно руководству по эксплуатации анализаторов (Меню «System» > «Alignments»).

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 10 Гц

• • полоса видеофильтра 10 Гц

• • полоса обзора 1 кГц

• • опорный уровень: -10 дБм

• • шкала: 10 дБ/дел

• • усреднение: не менее 16

• 7.8.4 С помощью функции «Поиск пика» измерить при помощи маркера уровень сигнала, после завершения усреднения измерений (стабилизации показаний).

• 7.8.5 Вычислить погрешность измерения уровня по формуле (5):

ДР = Ра-Рг,                                (5)

где Ра - измеренное анализатором значение уровня сигнала;

Рг - установленный уровень сигнала на генераторе.

• 7.8.6 Повторить измерения по п.п. 7.8.2 - 7.8.5 для уровней сигнала -20 дБм, -30 дБм, -40 дБм, -50 дБм. Опорный уровень на анализаторе устанавливать равным уровню сигнала на входе.

Результаты поверки считать положительными, если значение погрешности, вычисленное по формуле (5) не превышает ±0,4 дБм

• - с помощью калибратора многофункционального Fluke 9640A-LPNX в диапазоне частот до 3 ГГц;

• - с помощью генератора сигналов Agilent 8257D и ваттметра поглощаемой мощности NRP-Z56 в диапазоне частот до 7,5 ГГц.

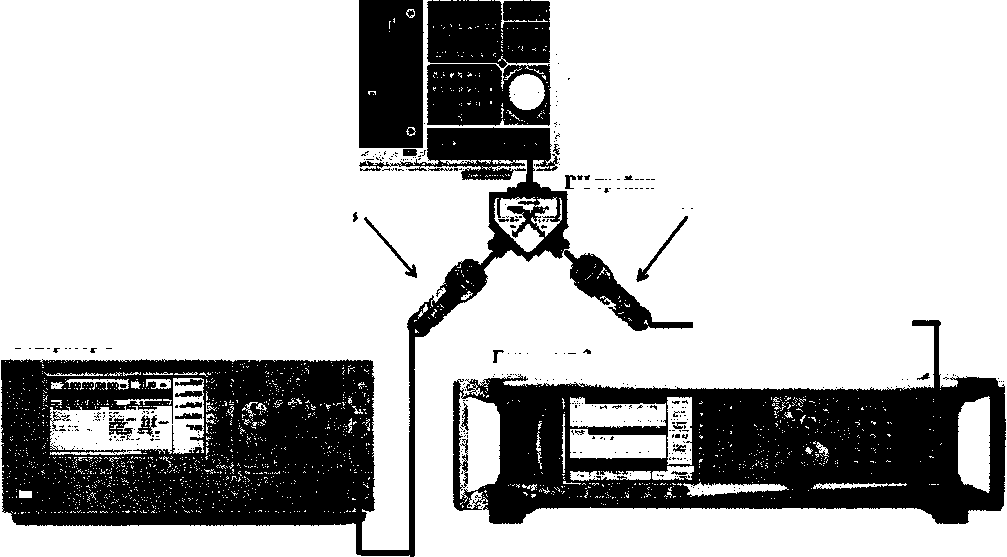

• 7.9.1 Для модификаций АКИП-4204, АКИП-4204/1 собрать измерительную схему в соответствии с рисунком 4. Для модификации АКИП-4204/2 собрать измерительную схему в соответствии с рисунком 5.



Рисунок 5

• 7.9.2 Выполнить операции по п.п. 7.8.2 - 7.8.3.

• 7.9.3 Измерить при помощи маркера уровень сигнала на опорной частоте 50 МГц. Записать измеренное значение уровня в таблицу 5.

• 7.9.4 Последовательно устанавливая значение частот на генераторе из таблицы 5, произвести измерение уровня анализатором при помощи маркера, устанавливая соответствующую центральную частоту. Записать результаты измерений в таблицу 5.

Таблица 5

• 7.9.4 Вычислить значение неравномерности АЧХ анализатора по формуле(б):

А АЧХ ⁼ Ропорное ^_ Ризм,                                 (6)

где Ропорное - значение уровня, измеренное анализатором на частоте 50 МГц;

Ризм - значение уровня, измеренное на частотах из таблицы 5.

Результаты поверки считать положительными, если полученные значения неравномерности АЧХ не превышают значений:

±1 дБм - в диапазоне частот от 10 МГц до 3 ГГц,

±2 дБм - в диапазоне частот св. 3 ГГц до 7,5 ГГц.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.10.1 Собрать измерительную схему в соответствии с рисунком 4.

• 7.10.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм, аттенюатор 0 дБ. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.10.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 10 Гц

• • полоса видеофильтра 10 Гц

• • полоса обзора 1 кГц

• • опорный уровень: 0 дБм

• • шкала: 10 дБ/дел

• • усреднение: не менее 16

• 7.10.4 Измерить анализатором уровень при помощи маркера, после завершения усреднения измерений (стабилизации показаний). Записать измеренное значение в таблицу 6 в качестве опорного значения.

• 7.10.5 Установить на генераторе уровень сигнала согласно таблице 6 и измерить анализатором уровень сигнала при помощи маркера, после завершения усреднения измерений (стабилизации показаний)

Измеренные значения Р_изм записать в таблицу 6. Значение опорного уровня на анализаторе при этом не менять.

Таблица 6

• 7.10.6 Абсолютную погрешность измерений уровня из-за нелинейности шкалы определить по формуле (7):

ДРн = Ризм - Р_о - Руст,                                (7)

где Ризм - уровень сигнала, измеренный анализатором, дБм

Ро - значение уровня сигнала, измеренное анализатором на опорном уровне;

Руст - уровень сигнала, установленный на генераторе.

Результаты поверки считать положительными, если полученные значения погрешности находятся в пределах ±0,5 дБм.

• 7.11 Определение абсолютной погрешности установки опорного уровня проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

  • 7.11.1 Собрать измерительную схему в соответствии с рисунком 4.

  • 7.11.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм, аттенюатор 0 дБ. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

  • 7.11.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 10 Гц

• • полоса видеофильтра 10 Гц

• • полоса обзора 1 кГц

• • опорный уровень: 0 дБм

• • шкала: 1 дБ/дел

• 7.11.4 С помощью функции «Поиск пика» установить маркер на пик сигнала. Регулировкой уровня сигнала с генератора установить по показаниям маркера значение уровня близкое к опорному ±0,05 дБм.

• 7.11.4 Определить погрешность установки опорного уровня пот формуле(8):

АРопор = Ризм - Рген,                            (8)

где Ризм - измеренное анализатором значение уровня сигнала;

Рген - установленный уровень сигнала на генераторе.

• 7.11.5 Повторить измерения для значений опорного уровня и настроек анализатора согласно таблицы 7. Настройки анализатора производить согласно руководству по эксплуатации.

Таблица 7

Результаты поверки считать положительными, если полученные значения погрешности находятся в пределах ±0,5 дБм.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.12.1 Собрать измерительную схему в соответствии с рисунком 4.

• 7.12.2 Установить на выходе генератора сигнал с частотой 50 МГц и уровнем 0 дБм. Генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.12.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота 50 МГц

• • полоса пропускания 10 кГц

• • полоса обзора 50 кГц

• • аттенюатор 20 дБ

• • шкала: 1 дБ/дел

• • опорный уровень: 0 дБм

• 7.12.4 Измерить уровень сигнала при полосе пропускания 10 кГц и записать в таблицу 8 как опорное значение. На анализаторе последовательно устанавливать полосы пропускания из таблицы 8, меняя при этом полосу обзора как указано в таблице. Измерять отклонение уровня сигнала при изменении полосы пропускания относительно опорного значения. Измерения проводить при помощи дельта-маркера. Для этого войти в меню «Marker» и включить функцию «Delta».

Таблица 8

Продолжение таблицы 8

Результаты поверки считать положительными, если отклонение амплитуды при установленных полосах пропускания относительно опорной 10 кГц не превышает ±0,2 дБ.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX. В качестве фильтра нижних частот (ФНЧ) использовать фильтры, соответствующие частоте несущей с уровнем подавления не менее 20 дБ.

• 7.13.1 Собрать измерительную схему в соответствии с рисунком 5.

  Ref IN



  >10 MHz OUT



Рисунок 5

• 7.13.2 Установить на выходе генератора сигнал с частотой 450 МГц и уровнем -40 дБм.

• 7.13.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота: 450 МГц

• • полоса обзора: 500 Гц

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • опорный уровень: -40 дБм

• • аттенюатор: 0 дБ

• 7.13.4 С помощью меню «Поиск пика» измерить уровень сигнала основной гармоники Рп. На анализаторе спектра установить значение центральной частоты в два раза больше выходной частоты генератора. После окончания усреднения спектрограммы маркером измерить уровень сигнала второй гармоники Ргп-

• 7.13.5 Уровень гармонических искажений определить по формуле (9).

dBc = Р₂п - Рп,                                     (9)

где Ргп - уровень второй гармоники;

Рп - уровень основной гармоники.

• 7.13.6 Повторить измерения на частоте сигнала 900 МГц, используя соответствующий фильтр.

Результаты поверки считать положительными, если уровень второй гармоники относительно уровня несущей не более -70 дБ.

проводить методом прямых измерений с помощью калибратора многофункционального Fluke 9640A-LPNX.

• 7.14.1 Собрать измерительную схему в соответствии с рисунком 4.

• 7.14.2 Установить на выходе генератора сигнал с частотой 500 МГц и уровнем 0 дБм, генератор перевести в режим работы по внешнему сигналу опорной частоты.

• 7.14.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота: 500 МГц

• • полоса пропускания: 100 Гц

• • видеофильтр: 1 Гц

• • полоса обзора: 100 кГц

• • опорный уровень: 0 дБм

• 7.14.4 С помощью меню «Marker» включить маркер 1. Установить маркер анализатора на максимум сигнала с помощью функции «Поиск пика» («Peak Search»). Затем включить в меню «Marker» режим дельта-маркера. Отстроить дельта-маркер от сигнала на 10 кГц, и измерить уровень сигнала при данной отстройке AMkrl (дБ). Привести данный уровень к полосе 1 Гц, рассчитав значение Рфш по формуле (10):

Рфш = AMkr 1 - 10 • lg( полоса пропускания /1 Гц)                (10)

Результаты поверки считать положительными, если уровень фазовых шумов не превышает -95 дБн/Гц.

• 7.15 Определение уровня интермодуляционных искажений 3-го порядка проводить методом прямых измерений с помощью генератора сигналов Agilent 8257D и генератора измерительного MG3691C.

  • 7.15.1 Собрать измерительную схему в соответствии с рисунком 6.

генераторов 1 и 2

Анализатор спектра

Аттенюатор 10 dB

Генератор 1

Аттенюатор 10 dB

MG3691C

Agilent 8257D

Рисунок 6

• 7.15.2 На генераторе 1 установить частоту 500 МГц, уровень -20 дБм; на генераторе 2 -(частота 1-ого генератора + 2 МГц), уровень -20 дБм.

• 7.15.3 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • центральная частота = частоте генератора 1

• • полоса обзора: 1 кГц

• • полоса пропускания: 10 Гц

• • видеофильтр: авто

• • опорный уровень: -30 дБм

• • аттенюатор: 0 дБ

• 7.15.4 С помощью меню «Marker» включить маркер 1. Установить маркер анализатора на максимум одного из сигналов с помощью функции «Поиск пика» («Peak Search»). Регулировкой выходной мощности генераторов настроить уровни сигналов по экрану анализатора на -40 дБм. Затем включить в меню «Marker» режим дельта-маркера. Отстроить дельта-маркер на частоту интермодуляции:

• - частота нижнего бокового тона: 2fl - £2,

• - частота верхнего бокового тона: 2£2 - fl.

• 7.15.5 Провести измерения уровня интермодуляционных искажений при помощи дельта-маркера.

• 7.15.6 Повторить измерения для частот 1-го генератора:

• - для модификации АКИП-4204/1: 999 МГц; 1,4 ГГц;

• - для модификации АКИП-4204: 999 МГц; 1,4 ГГц, 2,9 ГГц;

• - для модификации АКИП-4204/2: 999 МГц; 1,4 ГГц, 2,9 ГГц, 4,5 ГГц, 7,5 ГГц.

Результаты поверки считать положительными, если значения уровня интермодуляционных искажений 3-го порядка не превышают -70 дБ относительно уровня основной гармоники.

выполняется методом прямых измерений и определяется как максимальный уровень отображаемой шумовой дорожки при следующих значениях параметров анализатора: аттенюатор 0 дБ, полоса пропускания 1 Гц, полоса видеофильтра 1 Гц, полоса обзора 500 Гц, опорный уровень -60 дБ относительно 1 мВт, усреднение > 50.

• 7.16.1 На вход анализатора спектра подключить согласованную нагрузку 50 Ом.

• 7.16.2 На анализаторе выполнить следующие установки в соответствии с руководством по эксплуатации:

• 1. Выполнить сброс на начальные установки.

• 2. Установить на поверяемом анализаторе следующие параметры:

• • предусилитель: Выкл

• • аттенюатор: 0 дБ

• • полоса пропускания: авто

• • видеофильтр: авто

• • опорный уровень: -60 дБм

• • усреднение: Вкл, 50

• • начальную и конечную частоты устанавливать в соответствии с таблицей 9.

• 7.16.3 Дождаться окончания усреднения спектрограммы.

• 7.16.4 При помощи меню «Поиск пика» произвести измерения максимального уровня отображаемой шумовой дорожки на экране прибора. Записать частоту максимально измеренного значения уровня Fmax в таблицу 9.

• 7.16.5 Установить частоту, определенную по п. 7.16.4 в качестве центральной. Для этого войти в меню «Маркер—*» и выбрать функцию «Установить частоту маркера на центр».

• 7.16.6 На анализаторе выполнить следующие установки: полоса пропускания: 1 Гц, видеофильтр: 1 Гц, полоса обзора 500 Гц. Определить максимальный уровень отображаемой шумовой дорожки при данных установках. Записать измеренный уровень собственных шумов в таблицу 9.

• 7.16.6 Повторить измерения для остальных диапазонов частот, указанных в таблице 9.

• 7.16.7 Повторить измерения по п.п. 7.16.1 - 7.16.6, включив в меню «Уровень» встроенный предусилитель.

Таблица 9

Примечание:

Поверка в диапазоне частот от 1,5 ГГц до 3 ГГц проводится только для модификаций АКИП-4204 АКИП-4204/2; в диапазоне частот свыше 3 ГГц - только для модификации АКИП-4204/2.

Результаты поверки считать положительными, если уровень собственных шумов анализатора не превышает значений, приведенных в таблице 10.

Таблица 10

• 7.17 Определение неравномерности амплитудно-частотной характеристики (АЧХ) следящего генератора (при наличии опции) проводить методом прямых измерений с помощью ваттметра поглощаемой мощности NRP-Z56.

  • 7.17.1 Подключить ваттметр к выходу следящего генератора.

  • 7.17.2 Задать на выходе следящего генератора уровень мощность 0 дБм и установить частоту сигнала 50 МГц. Установки выполнить в соответствии с руководством по эксплуатации.

  • 7.17.3 Измерить уровень сигнала ваттметром и записать как Ропорное.

  • 7.17.4 Изменяя частоту сигнала на выходе генератора провести измерение уровня сигнала с помощью ваттметра на 10 частотах равномерно распределенных по диапазону частот генератора согласно таблицы 11.

Таблица 11

• 7.17.5 Повторить измерения при уровне сигнала на выходе генератора -25 дБм

• 7.17.6 Вычислить значение неравномерности АЧХ генератора по формуле(11):

ДАЧХ = Ризм - Ропорное,                                (П)

где Ропорное - значение уровня, измеренное ваттметром на частоте 50 МГц; Ризы - значение уровня, измеренное на частотах, отличных от 50 МГц.

Результаты поверки считать положительными, если полученные значения неравномерности АЧХ не превышают значений:

±3 дБм - для модификаций АКИП-4204/1, АКИП-4204,

±5 дБм - для модификации АКИП-4204/2.

• 8.1 При положительных результатах поверки анализаторов оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему применению, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний и сертификации

17
